Android相对布局和网格布局

案例一：相对布局

1. 相对布局(重点)
   1.1 相对布局窗口内子组件的位置总是相对兄弟组件、父容器来决定的，因此叫相对布局

1.2 如果A组件位置是由B组件的位置决定的，Android要求先定B组件，再定义A组件

  注1：注意XML中组件的顺序，不然会报错
  注2：android新版本中组件的定义顺序没有关系

1.3 RelativeLayout支持的二个xml属性
1.3.1 android:gravity ：设置该布局容器内各子组件的对齐方式
1.3.2 android:ignoreGravity：设置哪个组件不受gravity属性的影响

1.4 控制子组件布局的内部类RalativeLayout.LayoutParams
此内部类的属性分二类
1.4.1 boolean
相对父元素
alignParent…
center…(只有在父元素中才存在水平或垂直居中等)
1.4.2 id型
@+id和@id的区别
@+id/x1(添加新ID)
@id/x1(引用此ID)
相对于指定元素(根据ID指定)
1.5 layout_toRightOf,layout_toLeftOf(是一种靠拢动作)

代码展示

<?xml version="1.0" encoding="utf-8"?>

案例二：网格布局
–4的跨行出现的问题,因为4的向下没有东西拦住了
2. 网格布局
2.1 常用属性
GridLayout布局相关属性：rowCount（跨行的数量）、columnCount（跨列的数量）
GridLayout中子控件相关属性：layout_gravity=“fill_horizontal|fill_vertical” //水平填充/垂直填充（跨行跨列的颜色填充）

2.2 Space标签的作用：挡住控件，让其不超出网格的范围（针对垂直填充效果）

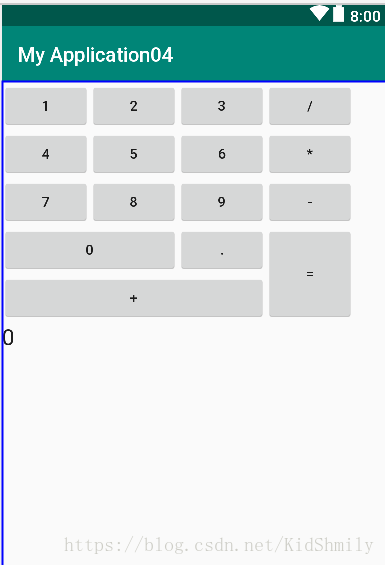

计算器布局代码展示

<?xml version="1.0" encoding="utf-8"?>

<!-- n行n列 -->

<Button
    android:id="@+id/button1"
    android:layout_column="0"
    android:layout_gravity="left"
    android:layout_row="0"
    android:text="1" />

<Button
    android:id="@+id/button4"
    android:layout_column="0"
    android:layout_gravity="right|bottom"
    android:layout_row="1"
    android:text="4" />

<Button
    android:id="@+id/button7"
    android:layout_column="0"
    android:layout_gravity="left|bottom"
    android:layout_row="2"
    android:text="7" />

<Button
    android:id="@+id/button13"
    android:layout_column="0"
    android:layout_columnSpan="2"
    android:layout_gravity="fill"
    android:layout_row="3"
    android:text="0" />

<Button
    android:id="@+id/button14"
    android:layout_column="0"
    android:layout_columnSpan="3"
    android:layout_gravity="fill"
    android:layout_row="4"
    android:text="+" />

<Button
    android:id="@+id/button2"
    android:layout_column="1"
    android:layout_gravity="left|bottom"
    android:layout_row="0"
    android:text="2" />

<Button
    android:id="@+id/button5"
    android:layout_column="1"
    android:layout_gravity="left|bottom"
    android:layout_row="1"
    android:text="5" />

<Button
    android:id="@+id/button8"
    android:layout_column="1"
    android:layout_gravity="right"
    android:layout_row="2"
    android:text="8" />

<Button
    android:id="@+id/button3"
    android:layout_column="2"
    android:layout_gravity="left|bottom"
    android:layout_row="0"
    android:text="3" />

<Button
    android:id="@+id/button6"
    android:layout_column="2"
    android:layout_gravity="left"
    android:layout_row="1"
    android:text="6" />

<Button
    android:id="@+id/button9"
    android:layout_column="2"
    android:layout_gravity="left"
    android:layout_row="2"
    android:text="9" />

<Button
    android:id="@+id/button17"
    android:layout_column="2"
    android:layout_gravity="left"
    android:layout_row="3"
    android:text="." />

<Button
    android:id="@+id/button16"
    android:layout_column="3"
    android:layout_columnSpan="2"
    android:layout_gravity="left"
    android:layout_row="0"
    android:text="/" />

<Button
    android:id="@+id/button10"
    android:layout_column="3"
    android:layout_columnSpan="2"
    android:layout_gravity="left"
    android:layout_row="1"
    android:text="*" />

<Button
    android:id="@+id/button11"
    android:layout_column="4"
    android:layout_gravity="left|bottom"
    android:layout_row="2"
    android:text="-" />

<Button
    android:id="@+id/button12"
    android:layout_column="4"
    android:layout_gravity="fill"
    android:layout_row="3"
    android:layout_rowSpan="2"
    android:text="=" />

<Space
    android:layout_width="1dp"
    android:layout_height="32dp"
    android:layout_column="0"
    android:layout_row="2" />

<Space
    android:layout_width="63dp"
    android:layout_height="15dp"
    android:layout_column="5"
    android:layout_row="2" />

<Space
    android:layout_width="100dp"
    android:layout_height="220dp"
    android:layout_row="7" />

<TextView
    android:id="@+id/textView1"
    android:layout_column="0"
    android:layout_columnSpan="5"
    android:layout_gravity="fill"
    android:layout_row="6"
    android:text="0"
    android:textAppearance="?android:attr/textAppearanceLarge" />
