压力方程 “pEqn.H”
{

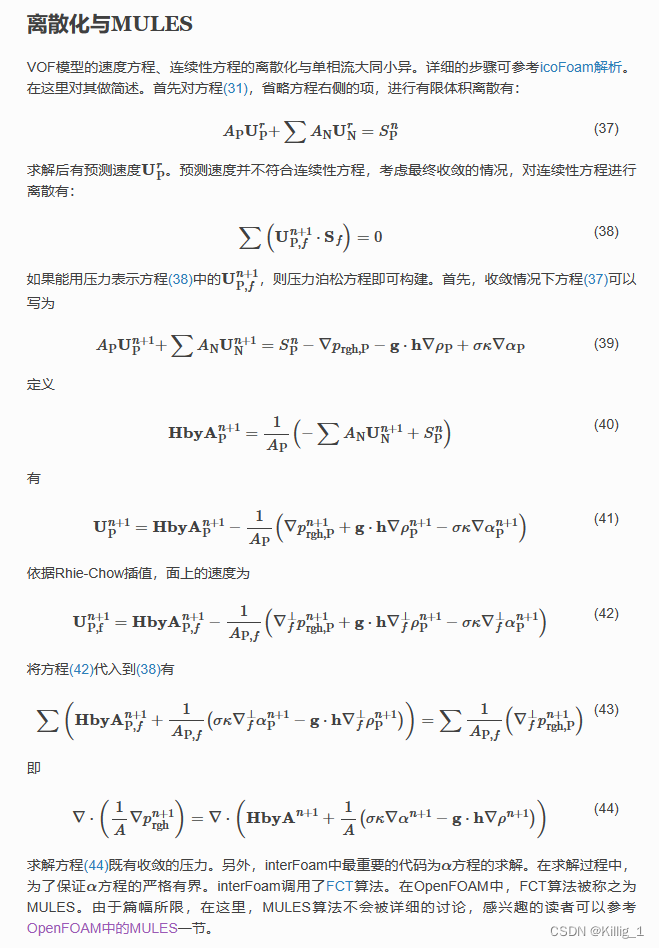

volScalarField rAU("rAU", 1.0/UEqn.A()); // rAU:在速度方程的的最后一个解中,矩阵对角项系数的倒数
surfaceScalarField rAUf("rAUf", fvc::interpolate(rAU)); //转换为表面标量场

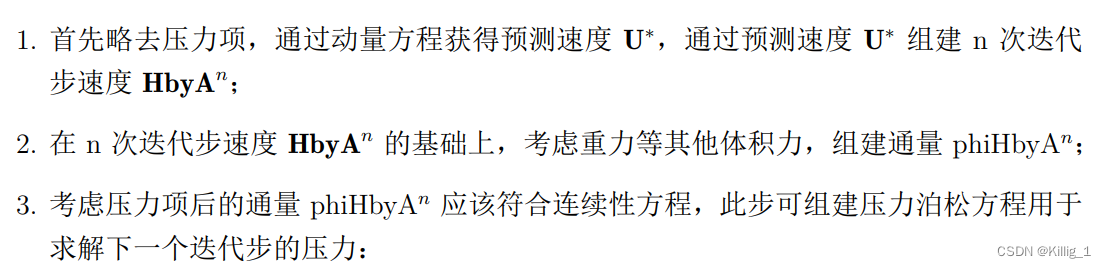

volVectorField HbyA(constrainHbyA(rAU*UEqn.H(), U, p_rgh)); //定义HbyA
surfaceScalarField phiHbyA
(
"phiHbyA",
fvc::flux(HbyA)
+ fvc::interpolate(rho*rAU)*fvc::ddtCorr(U, phi)
); //将上述体积矢量场转化为面心标量场(参考有限体积法),并保证速度通量的全局守恒,以确保压力方程有解
MRF.makeRelative(phiHbyA); //将绝对通量转化为相对于面的通量(参考动网格技术)
adjustPhi(phiHbyA, U, p_rgh); //对方程进行修正,保证速度边界条件守恒
surfaceScalarField phig
(
(
mixture.surfaceTensionForce()
- ghf*fvc::snGrad(rho)
)*rAUf*mesh.magSf()
);
phiHbyA += phig; //更新面通量场
constrainPressure(p_rgh, U, phiHbyA, rAUf, MRF); // Update the pressure BCs to ensure flux consistency
while (pimple.correctNonOrthogonal()) // 非正交压力修正循环 ,根据fvSolution字典文件中设定值n,求解以下方程n-1次
{
fvScalarMatrix p_rghEqn
(
fvm::laplacian(rAUf, p_rgh) == fvc::div(phiHbyA)
);
//只有求解区域所有的压力边界都为第二类边界条件时,上面的值才会用到。
//如果有第一类边界条件,压力参考值为该点处边界值。
//对于不可压缩流动压力值为相对值,上面的参考值的大小对结果无影响,除非存在边界压力。
p_rghEqn.setReference(pRefCell, getRefCellValue(p_rgh, pRefCell));
p_rghEqn.solve(mesh.solver(p_rgh.select(pimple.finalInnerIter()))); //通过查询system/fvSolution下的PIMPLE更新压力参考网格并重新设定参考值
if (pimple.finalNonOrthogonalIter()) //若外迭代次数为n,则压力场的松弛仅在n-1次外循环前进行;若外迭代次数为1,这里使用piso算法,压力不进行亚松驰
{
phi = phiHbyA - p_rghEqn.flux(); //在最后一次非正交内循环中,使用最新压力校正通量
p_rgh.relax();
U = HbyA + rAU*fvc::reconstruct((phig - p_rghEqn.flux())/rAUf); //校正速度,满足边界条件(主要针对第二类边界条件)
U.correctBoundaryConditions();
fvOptions.correct(U);
}
}
#include "continuityErrs.H" //计算连续性方程误差
p == p_rgh + rho*gh; // 计算总压=动压+静压
if (p_rgh.needReference())
{
p += dimensionedScalar
(
"p",
p.dimensions(),
pRefValue - getRefCellValue(p, pRefCell)
);
p_rgh = p - rho*gh; //更新动压
}
}
p.relax(); || UEqn().relax();
场松弛会改变压力的值,方程松弛会改变压力的变化量。
UEqn.H
MRF.correctBoundaryVelocity(U); //MRF:基于旋转坐标系下的N-S方程修正边界速度,不需要可忽略

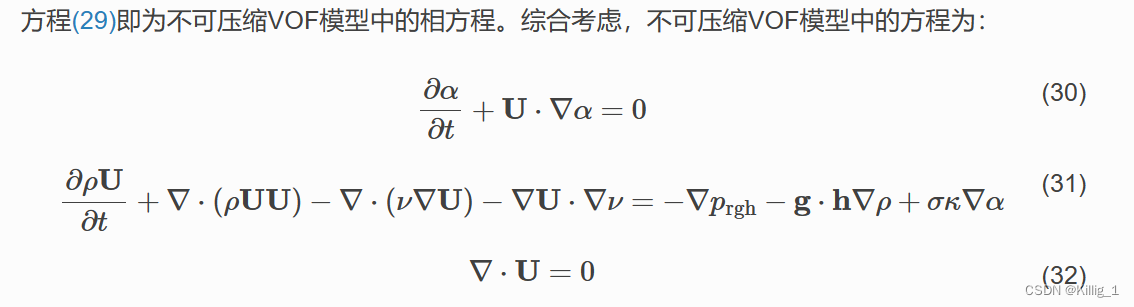

fvVectorMatrix UEqn
(
fvm::ddt(rho, U) + fvm::div(rhoPhi, U)
+ MRF.DDt(rho, U)
+ turbulence->divDevRhoReff(rho, U) //该项包含两部分:1.分子扩散项 2.雷诺应力的偏分量(dev)的散度。雷诺应力主分量(hyd)的散度归结到了压力项中,这是大多数雷诺时均和大涡模型实现的一贯做法。因此压力比层流模型中多了一项,那就是雷诺应力的主分量,通常被称为湍动压力(动压:p_rgh)
==
fvOptions(rho, U) //源项或约束,不需要可忽略
);
UEqn.relax(); //松弛迭代,加速收敛
fvOptions.constrain(UEqn); //更正边界条件,维持通量守恒
//momentumPredictor:动量预测求解开关,对多相流以及低雷诺数一般设置为off;如果进行速度预测(on),则求解完整的动量方程得到预测速度;如果不进行速度预测(off),则预测速度直接取当前已知时间步的速度
if (pimple.momentumPredictor())
{
solve
(
UEqn
==
fvc::reconstruct //显示重构网格中心面(光滑了整个分布情况),转换为体中心通量
(
(
mixture.surfaceTensionForce() //表面张力项
- ghf*fvc::snGrad(rho) //体积力项(垂直梯度)
- fvc::snGrad(p_rgh) // `p_rgh:动压`;压力梯度项
) * mesh.magSf() //网格面矢量绝对值
)
);
fvOptions.correct(U); 保证动量守恒
}
