本文包含NEMU实验（天津大学）中PA2必做任务1的完整实验思路，篇幅较长，因此仅记录了这一个任务的思路，后续任务慢慢更新，仅为个人完整思路分享，欢迎指正！
（注：在阅读思路前，确保阅读过NEMU PA2 实验手册学习过程分享）
必做任务1：运行用户程序mov-c
首先我们不妨先尝试运行一下mov-c.c文件，看看会发生一些什么，也顺便熟悉一下我们后怎么去配置Makefile文件来实现不同用户程序的测试。我们只需要找到项目总目录下的Makefile文件，打开后修改USERPROG对应的代码即可（原先为obj/testcase/mov）:
##### some convinient rules #####
USERPROG := obj/testcase/mov-c
ENTRY := $(USERPROG)然后就可以正常回到项目总目录中make clean -> make -> make run，此时我们运行的程序就是mov-c程序了，我们c运行后，就会发现一下的提示：

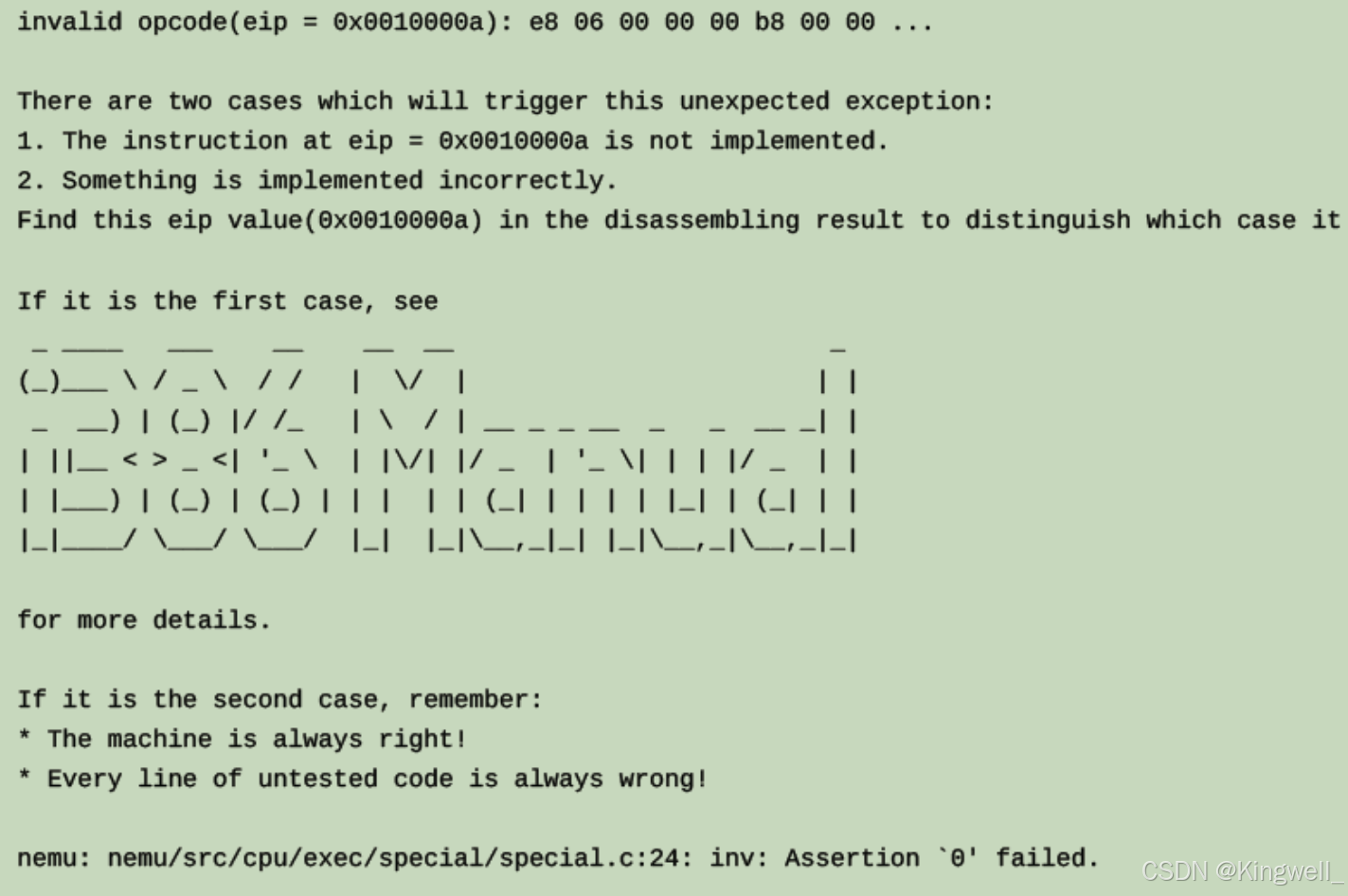

仔细分析就可以知道，错误出在了指令没有完善，导致程序无法运行，那么是哪些指令呢，报错中提到的是opcode为e8对应的指令，但我们知道肯定远不止这个，我们此时可以去obj/testcase/mov-c.txt中看到汇编语言的结果（部分代码如下）：

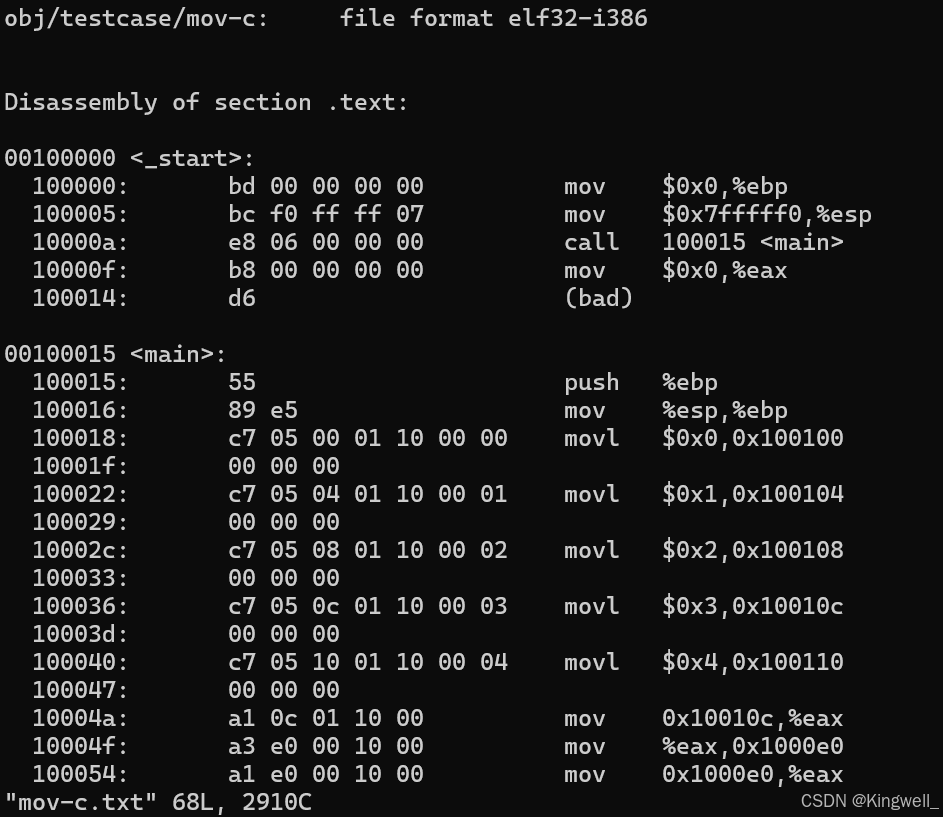

完整汇编语言阅读完后我们其实可以知道，除去我们已经实现了的各类mov指令外，我们还需要额外实现call, push, test, je, cmp, pop, ret 七条指令。那么问题来了，我们应该怎么去添加新指令呢？
我们在手册学习过程中已经解读过了函数，我们知道，以mov指令的执行为例，真正涉及到mov指令实现的部分是位于mov.c中的make_helper_v()函数宏定义的mov_i2r_v()函数，位于mov-template.h中的make_instr_helper()函数宏定义的mov_i2r_l()函数，和do_execute()函数，位于mov.h中的函数声明。

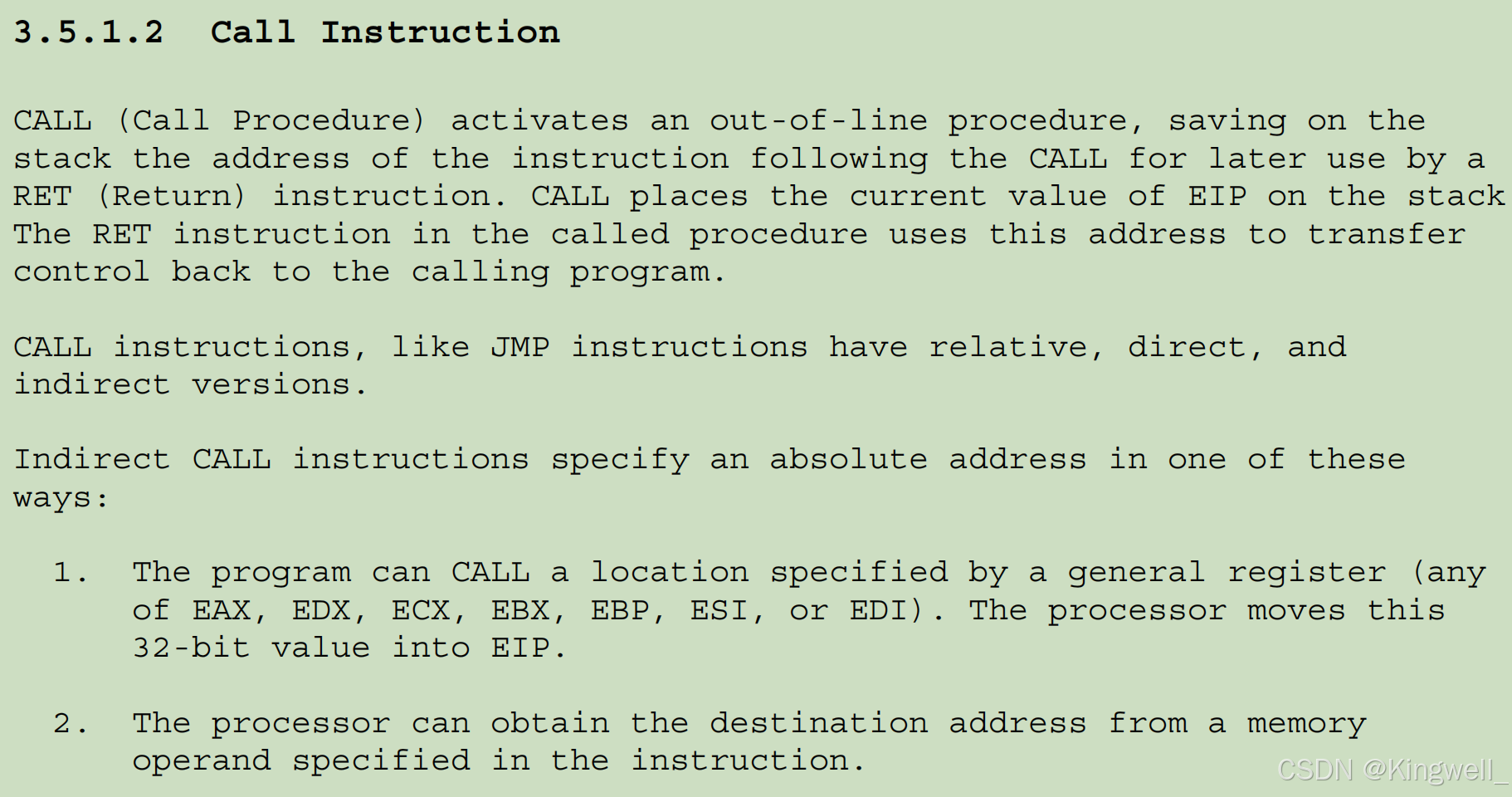

由此，我们需要添加指令也应该完善这些部分内容。我们先以第一个触及到的指令call为例，来进行指令的添加。首先我们清楚call指令的功能，就是将当前指令的下一条指令地址压入栈，然后跳转到call指令的目标地址（计算机系统基础1中学过的内容），假如不清楚，也可以查询i386手册：
清楚了call指令的作用后我们就可以开始实现了，首先先编写指令的模板文件，定义指令的实现逻辑模版：
nemu/src/cpu/exec/control/call-template.h
// 头部引入文件start引入需要使用到的宏定义
#include "cpu/exec/template-start.h"
#define instr call //构造指令名称
make_helper(concat(call_i_, SUFFIX)){ //定义call指令跳转相对偏移量的操作
int len = concat(decode_i_, SUFFIX)(eip + 1); //decode函数中解码立即数的操作获取偏移量长度
reg_l(R_ESP) -= DATA_BYTE; //esp-4操作，相当于压地址入栈的第一步，栈顶地址减4
MEM_W(reg_l(R_ESP), cpu.eip+len+1); //将下一步的指令地址写入栈顶
cpu.eip += (DATA_TYPE_S)op_src->val; //加上立即数偏移量，实现跳转操作
print_asm("call: 0x%x", cpu.eip + len + 1) //打印调试信息，查看跳转的具体地址
return len + 1; //返回指令长度
}
make_helper(concat(call_rm_, SUFFIX)){ //定义call指令直接跳转内存或寄存器地址的操作
int len = concat(decode_rm_, SUFFIX)(eip + 1); //decode函数中解码寄存器或地址获取指令长度
reg_l(R_ESP) -= DATA_BYTE;
MEM_W(reg_l(R_ESP), cpu.eip + len + 1);
cpu.eip = (DATA_TYPE_S)op_src->val - len - 1; //跳转到目标寄存器地址，修正当前指令的影响
print_asm("call: %s", op_src->str);
return len + 1;
}
//尾部再引入文件end清除宏定义，防止污染后续代码文件
#include "cpu/exec/template-end.h"随后编写指令实例化文件，处理所有指令需要应对的情况:
nemu/src/cpu/exec/control/call.c
#include "cpu/exec/helper.h"
// 定义DATA_BYTE为1，生成处理1字节的数据的call指令函数
#define DATA_BYTE 1
#include "call-template.h"
#undef DATA_BYTE
// 定义DATA_BYTE为2，生成处理2字节的数据的call指令函数
#define DATA_BYTE 2
#include "call-template.h"
#undef DATA_BYTE
// 定义DATA_BYTE为4，生成处理4字节的数据的call指令函数
#define DATA_BYTE 4
#include "call-template.h"
#undef DATA_BYTE
//定义重载函数_v来处理不同数据长度的指令
make_helper_v(call_i)
make_helper_v(call_rm)最后编写指令头文件，声明指令最终的函数体，方便直接调用使用：
nemu/src/cpu/exec/control/call.h
#include "cpu/exec/helper.h"
//声明指令最终的函数体，用于调用使用
make_helper(call_i_v);
make_helper(call_rm_v);以上代码就实现了call指令的操作，但是要想使用call指令，还需要进行指令的添加：
#include "control/call.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:
/* 0xe8 */ call_i_v, jmp_si_l, inv, jmp_si_b,完成了添加以后，我们再次运行nemu，我们就会发现，call指令已经成功执行了，下一个问题就到了opcode为0x55的push指令了：
push
依葫芦画瓢，我们往下实现push部分的代码：

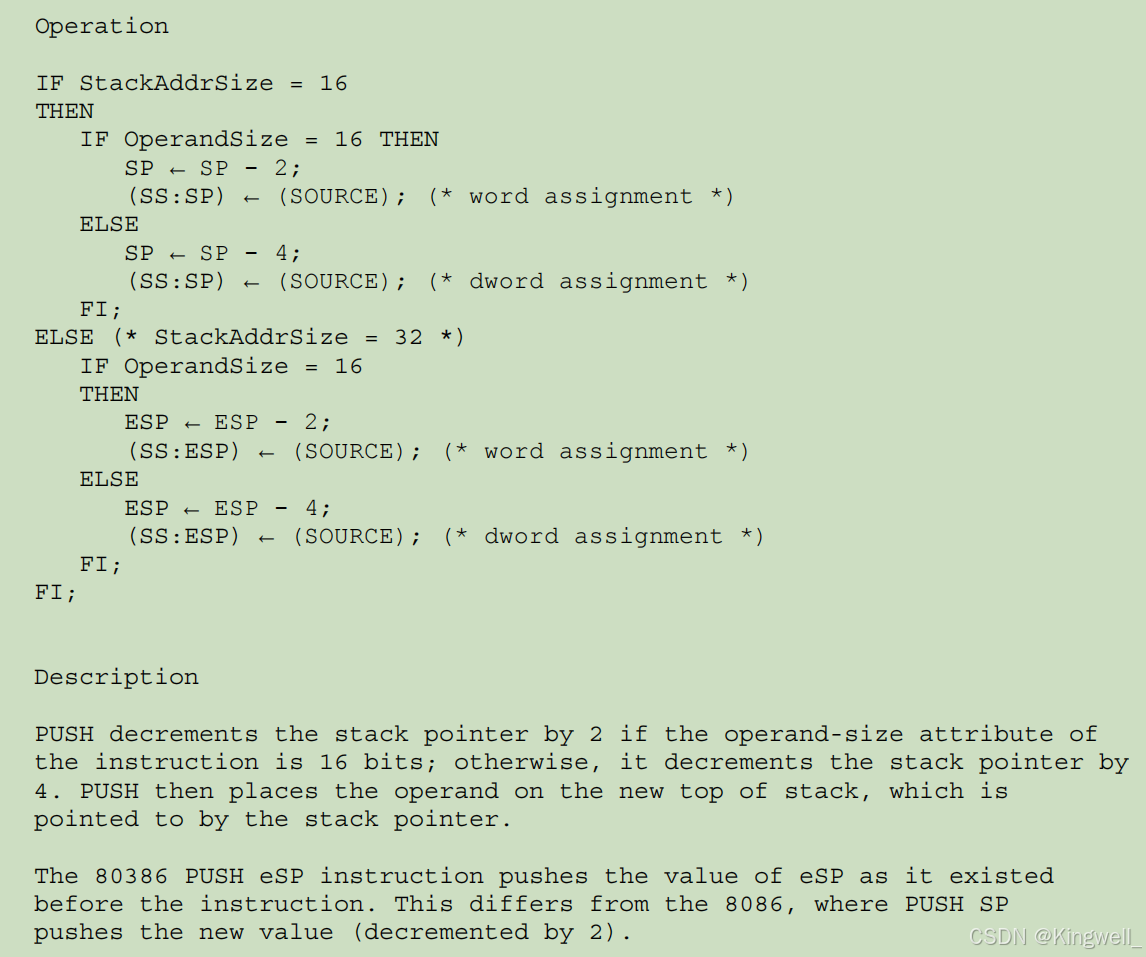

首先我们了解过push指令，是将数据（可以是寄存器或者内存存储的值）压入栈顶中，其实和call里面的部分实现很相似（就是压入返回地址），不熟悉的可以参考i386手册：
nemu/src/cpu/exec/data-mov/push-template.h
#include "cpu/exec/template-start.h"
#define instr push
//通过do_execute实现do_push的通用实现定义
static void do_execute(){
cpu.esp -= 4; //栈顶地址减4来存放数据
swaddr_write(cpu.esp, 4, op_src->val); //写入目标数据
print_asm_template1();
}
//处理寄存器和内存里面的数据
//使用make_instr_helper已经实现好的译码来简化定义
#if DATA_BYTE == 2 || DATA_BYTE == 4;
make_instr_helper(r)
make_instr_helper(rm)
#endif
//处理立即数的数据（source immediate）
#if DATA_BYTE == 1
make_instr_helper(si)
#endif
#include "cpu/exec/template-end.h"nemu/src/cpu/exec/data-mov/push.c
#include "cpu/exec/helper.h"
#define DATA_BYTE 1
#include "push-template.h"
#undef DATA_BYTE
#define DATA_BYTE 2
#include "push-template.h"
#undef DATA_BYTE
#define DATA_BYTE 4
#include "push-template.h"
#undef DATA_BYTE
make_helper_v(push_r)
make_helper_v(push_rm)nemu/src/cpu/exec/data-mov/push.h
//防止重复定义头文件，进行包含保护
#ifndef __PUSH_H__
#define __PUSH_H__
make_helper(push_si_b);
make_helper(push_r_v);
make_helper(push_rm_v);
#endif1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "data-mov/push.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:
/* 0x50 */ push_r_v,push_r_v,push_r_v,push_r_v,
/* 0x54 */ push_r_v,push_r_v,push_r_v,push_r_v,test

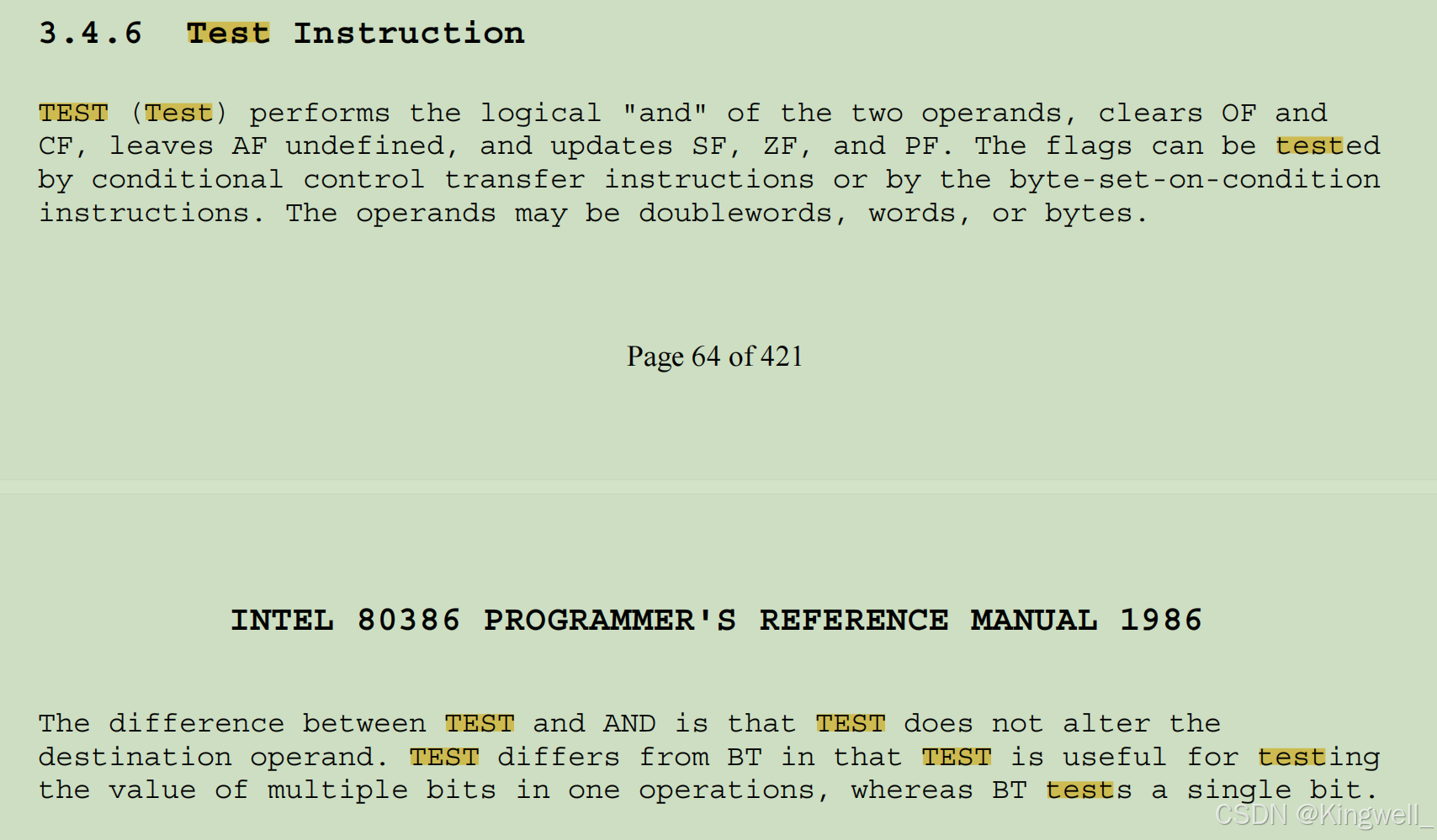

然后到opcode为85的test指令了，我们知道，test指令其实相当于进行AND按位与操作，但是test是不会改变操作数的，只会改变EFLAGS寄存器中的标志位，更多有关于test指令的情况我们可以看i386手册：
那么就涉及到了EFALGS寄存器的标志位的实现问题了，但是不用担心，EFLAGS寄存器其实已经实现好了，我们也曾经在PA1中是或多或少是和他见过面的，就在CPU的定义中可以见到：

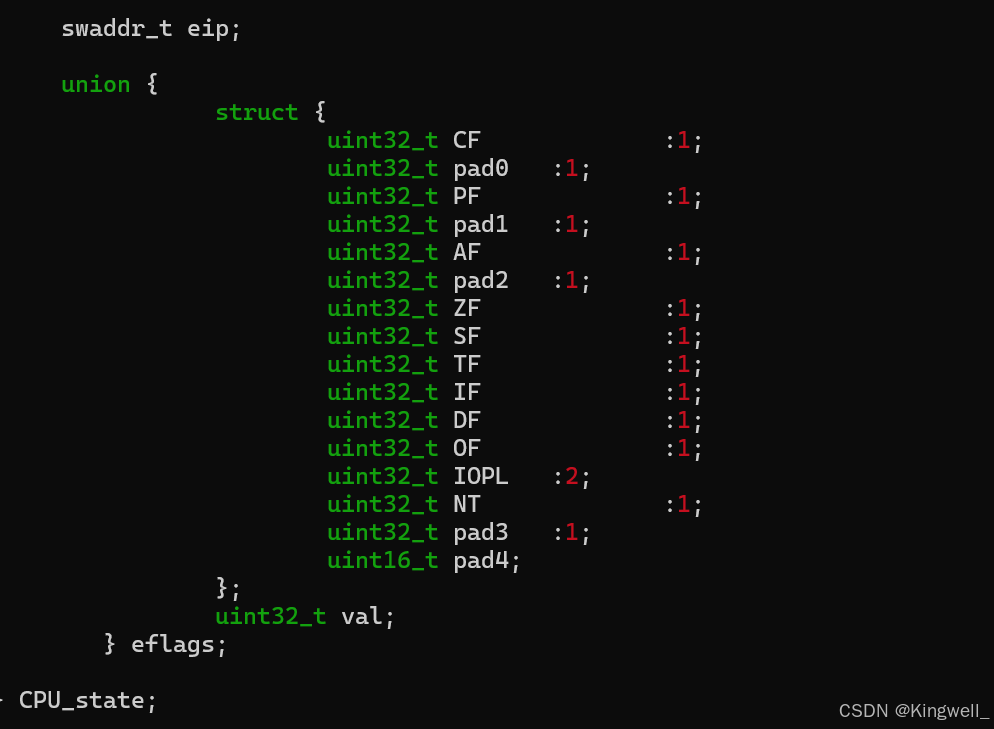

是通过一个联合体来表示EFLAGS寄存器的，其中呢，又是通过一个32位的val来决定了每一个标志位的取值。其中每一个位是什么含义，又怎么进行置位呢，这就要看到i386中EFLAGS的结构来进行学习了：

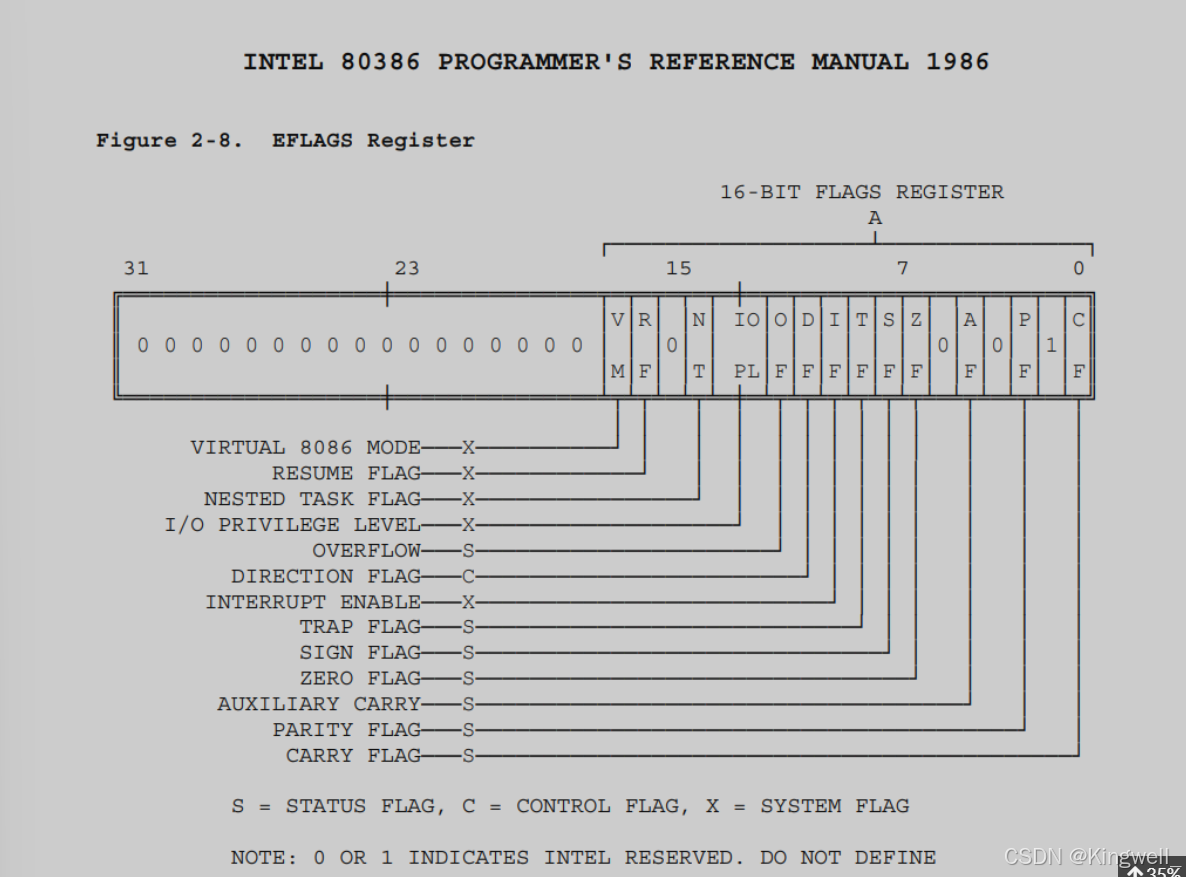

如图就是有关于EFLAGS寄存器内的每一位所代表的标志位，详细的标志位解释如下，我们只解释我们用到的七个标志位：
- CF：进位标志，如果运算的结果最高位产生了进位或借位，其值为1，否则为0。
- PF：奇偶标志，计算运算结果里1的奇偶性，偶数为1，否则为0。
- ZF：零标志，相关指令结束后判断是否为0，结果为0，其值为1，否则为0。
- SF：符号标志，相关质量结束后判断正负，结果为负，其值为1，否则为0。
- IF：中断使能标志，表示能否响应外部中断，若能响应外部中断，其值为1，否则为0。
- DF：方向标志，当DF为1，ESI、EDI自动递减，否则自动递增。
- OF：溢出标志，反映有符号数运算结果是否溢出，如果溢出，其值为1，否则为0
nemu/src/monitor/monitor.c
虽然EFLAGS寄存器已经设置好了，但是我们在使用前，还是需要对其进行初始化：
void restart(){
...
/* Initialize EFLAGS. */
cpu.eflags.val = 0x00000002; //通过初始化val来初始化eflags的标志位
}i386第十章中有提到这个初始化值。至于为什么是0x00000002，是因为第二位是一个ALWAYS_1的位，更多的内容大家自己查询。
nemu/src/cpu/exec/logic/test-template.h
#include "cpu/exec/template-start.h"
#define instr test
static void do_execute(){
DATA_TYPE result = op_dest->val & op_src->val; //记录按位与逻辑运算后的结果
update_eflags_pf_zf_sf((DATA_TYPE_S)result); //根据结果调用已经编写好的PF,ZF,SF更新函数
cpu.eflags.CF = 0; //清除CF,OF
cpu.eflags.OF = 0;
print_asm_template1();
}
make_instr_helper(i2a)
make_instr_helper(i2rm)
make_instr_helper(r2rm)
#include "cpu/exec/template-end.h"nemu/src/cpu/exec/logic/test.c
#include "cpu/exec/helper.h"
#define DATA_BYTE 1
#include "test-template.h"
#undef DATA_BYTE
#define DATA_BYTE 2
#include "test-template.h"
#undef DATA_BYTE
#define DATA_BYTE 4
#include "test-template.h"
#undef DATA_BYTE
make_helper_v(test_i2a)
make_helper_v(test_i2rm)
make_helper_v(test_r2rm)
nemu/src/cpu/exec/logic/test.h
#ifndef __TEST_H__
#define __TEST_H__
make_helper(test_i2a_b);
make_helper(test_i2rm_b);
make_helper(test_r2rm_b);
make_helper(test_i2a_v);
make_helper(test_i2rm_v);
make_helper(test_r2rm_v);
#endif1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "logic/test.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:
/* 0x84 */ test_r2rm_b, test_r2rm_v, inv, inv,je

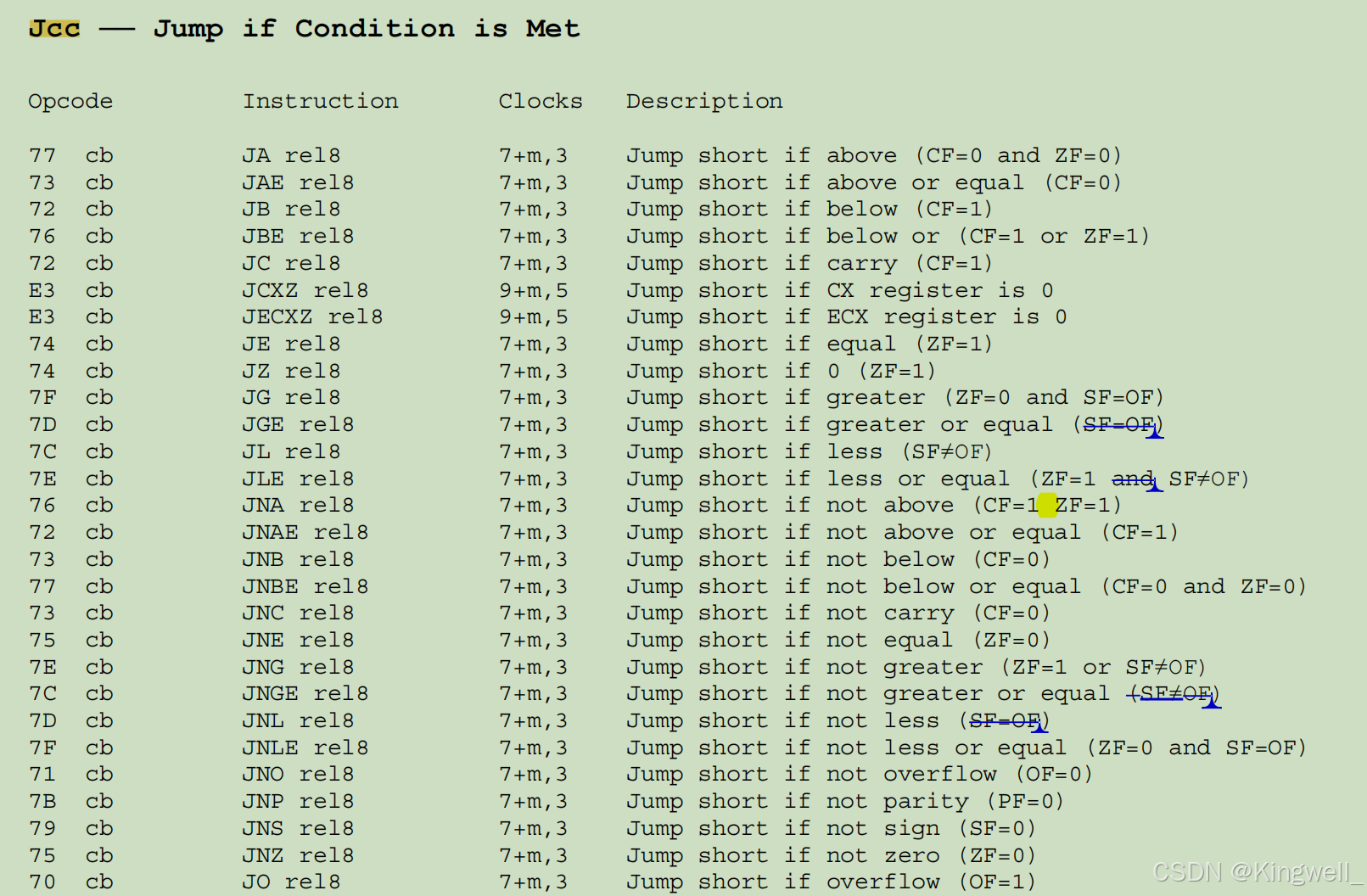

下面是opcode为74的je指令添加，je是属于jcc条件跳转中的一种，我们可以借此把jcc中的底层框架给定义了。jcc我们知道，就是进行标志位的条件判断，然后决定是否跳转到目标地址。可以看到i386手册的相关部分：
指令很多，但是我们后面用到再进行添加，先实现jcc的框架和je的实现：
nemu/src/cpu/exec/control/jcc-template.h
make_instr_helper 是一个生成简单指令的辅助工具，而 jcc 指令的执行过程涉及条件判断、跳转逻辑、以及对标志位的依赖。因此，jcc 指令的处理需要一个更加复杂的流程，不能简单套用 make_instr_helper。
#include "cpu/exec/template-start.h"
//条件跳转指令译码过程复杂，make_instr_helper无法使用，需要重新定义
#define make_jcc_helper(cc) \
make_helper(concat4(j, cc, _, SUFFIX)){ \
int len = concat(decode_si_, SUFFIX)(eip + 1); \
print_asm(str(concat(j,cc)) " %x",cpu.eip+op_src->val+1+len+(DATA_BYTE ==4)); \
cpu.eip += (concat(check_cc_, cc)() ? op_src->val : 0);\
return len + 1; \
}
make_jcc_helper(e)
#include "cpu/exec/template-end.h"cpu.eip += (concat(check_cc_, cc)() ? op_src->val : 0);\
这里是条件跳转的核心逻辑：
concat(check_cc_, cc)()生成的函数检查条件码是否满足。例如，对于je指令，生成check_cc_e()，它检查ZF（Zero Flag）是否为 1。如果条件成立，则返回true，否则返回false。- 如果条件成立，
cpu.eip会增加立即数偏移量op_src->val，实现跳转；否则不跳转，cpu.eip保持不变。
因此，我们还需要实现以下check_cc函数，方便后续判断eflags寄存器的标志位信息：
nemu/include/cpu/eflags.h
//je条件的判断，检测ZF标志位
static inline bool check_cc_e(){
return cpu.eflags.ZF;
}nemu/src/cpu/exec/control/jcc.c
#include "cpu/exec/helper.h"
#define DATA_BYTE 1
#include "jcc-template.h"
#undef DATA_BYTE
#define DATA_BYTE 4
#include "jcc-template.h"
#undef DATA_BYTEnemu/src/cpu/exec/control/jcc.h
#ifndef __JCC_H__
#define __JCC_H__
make_helper(je_b);
make_helper(je_l);
#endif1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "control/jcc.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:
/* 0x74 */ je_b, inv, inv, inv,cmp

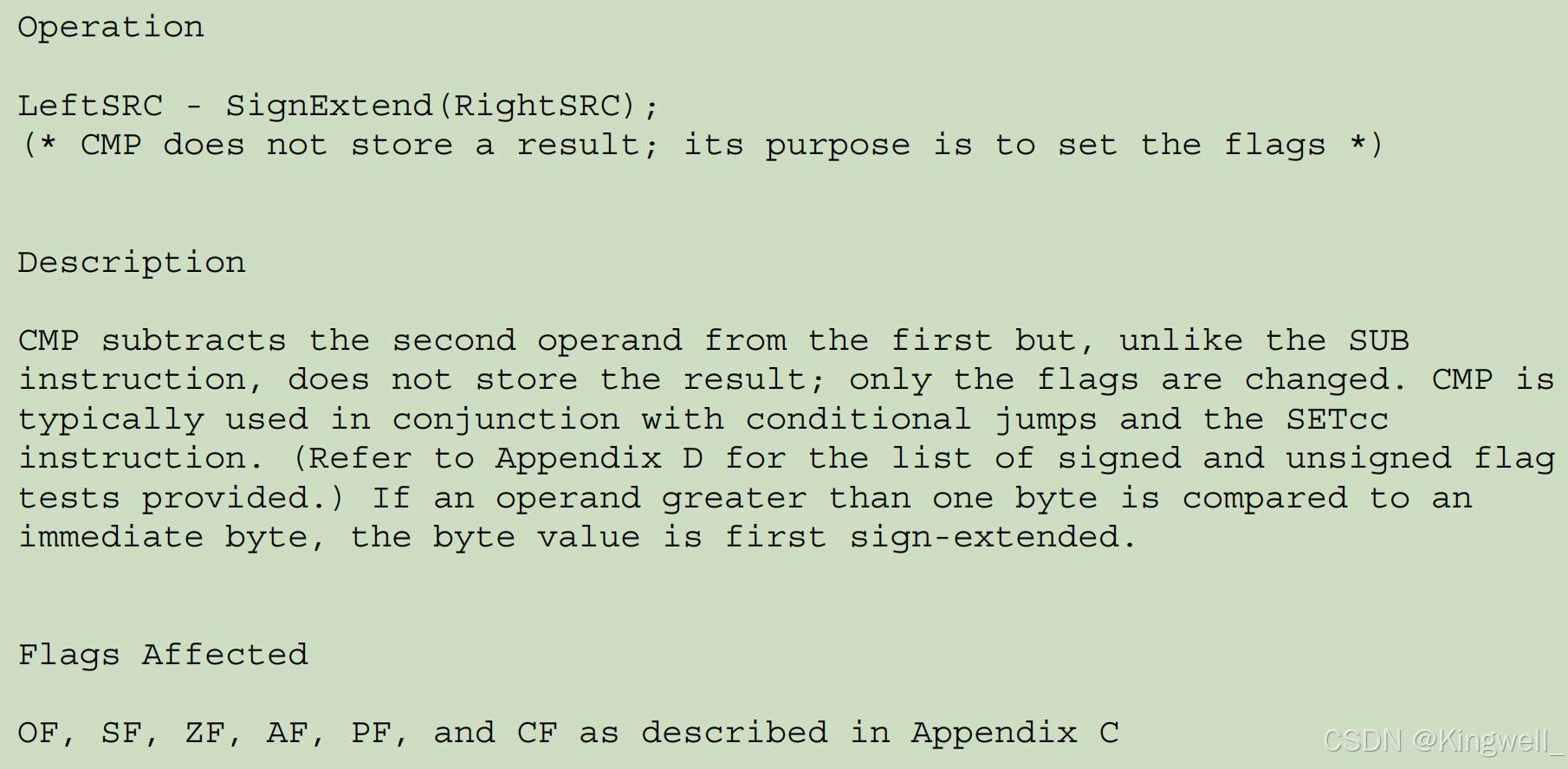

然后是opcode为83的cmp指令，cmp指令和test指令挺像的，而cmp则是类似于sub减法操作，但是不改变操作数，而是只改变标志位。详细可以查询i386手册的内容（要注意i386中cmp指令的减数和被减数位置，LeftSRC是目标操作数，RightSRC是操作数）：
nemu/src/cpu/exec/arith/cmp-template.h
#include "cpu/exec/template-start.h"
#define instr cmp
static void do_execute(){
//被减数为左边的目标操作数，减数为右边的操作数
DATA_TYPE result = op_dest->val - op_src->val;
update_eflags_pf_zf_sf((DATA_TYPE_S)result); //利用函数更新PF,SF,ZF
cpu.eflags.CF = result > op_dest->val; //通过比较结果和被减数判断是否借位
//减法发生溢出只需判断是否被减数和减数不同号，被减数和结果不同号，再用MSB宏提取最高位即可
cpu.eflags.OF = MSB((op_dest->val ^ op_src->val) & (op_dest->val ^ result));
print_asm_template2();
}
make_instr_helper(i2a);
make_instr_helper(i2rm);
//有符号立即数需要位扩展，只在2与4字节中发生
#if DATA_BYTE == 2 || DATA_BYTE == 4
make_instr_helper(si2rm)
#endif
make_instr_helper(r2rm)
make_instr_helper(rm2r)
#include "cpu/exec/template-end.h"nemu/src/cpu/exec/arith/cmp.c
#include "cpu/exec/helper.h"
#define DATA_BYTE 1
#include "cmp-template.h"
#undef DATA_BYTE
#define DATA_BYTE 2
#include "cmp-template.h"
#undef DATA_BYTE
#define DATA_BYTE 4
#include "cmp-template.h"
#undef DATA_BYTE
make_helper_v(cmp_i2a)
make_helper_v(cmp_i2rm)
make_helper_v(cmp_si2rm)
make_helper_v(cmp_r2rm)
make_helper_v(cmp_rm2r)nemu/src/cpu/exec/arith/cmp.h
#ifndef __CMP_H__
#define __CMP_H__
make_helper(cmp_i2a_b);
make_helper(cmp_i2rm_b);
make_helper(cmp_r2rm_b);
make_helper(cmp_rm2r_b);
make_helper(cmp_i2a_v);
make_helper(cmp_i2rm_v);
make_helper(cmp_si2rm_v);
make_helper(cmp_r2rm_v);
make_helper(cmp_rm2r_v);
#endif1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "arith/cmp.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:

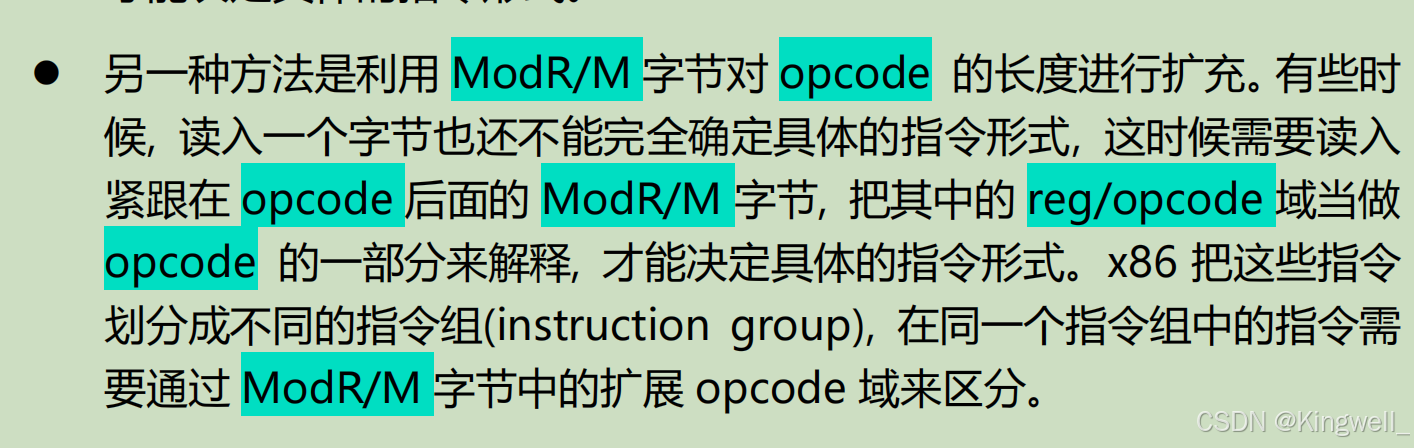

但是这次的helper函数定义就有新的知识点了，就是实验指导书中提到的指令长度扩充：
我们通过查询可以知道：
0x83 是 x86 中一个典型的多功能操作码，它可以执行多种不同的操作，具体操作由后续的 ModR/M 字节决定。例如：
0x83 /0:ADD r/m16, imm8或ADD r/m32, imm80x83 /1:OR r/m16, imm8或OR r/m32, imm80x83 /4:AND r/m16, imm8或AND r/m32, imm80x83 /5:SUB r/m16, imm8或SUB r/m32, imm80x83 /7:CMP r/m16, imm8或CMP r/m32, imm8
上面的 /0, /1, /4, /5, /7 是通过 ModR/M 字节的 reg 字段来区分的。每个值对应一个不同的操作（如加法、或运算、与运算、减法、比较等）。他们的定义应该放在一个group（组）中进行详细的定义：
...
/* 0x83 */
make_group(group1_sx_v,
inv, or_si2rm_v, inv, inv,
and_si2rm_v, sub_si2rm_v, inv, cmp_si2rm_v)
...
/* 0x80 */ group1_b, group1_v, inv, group1_sx_v,pop

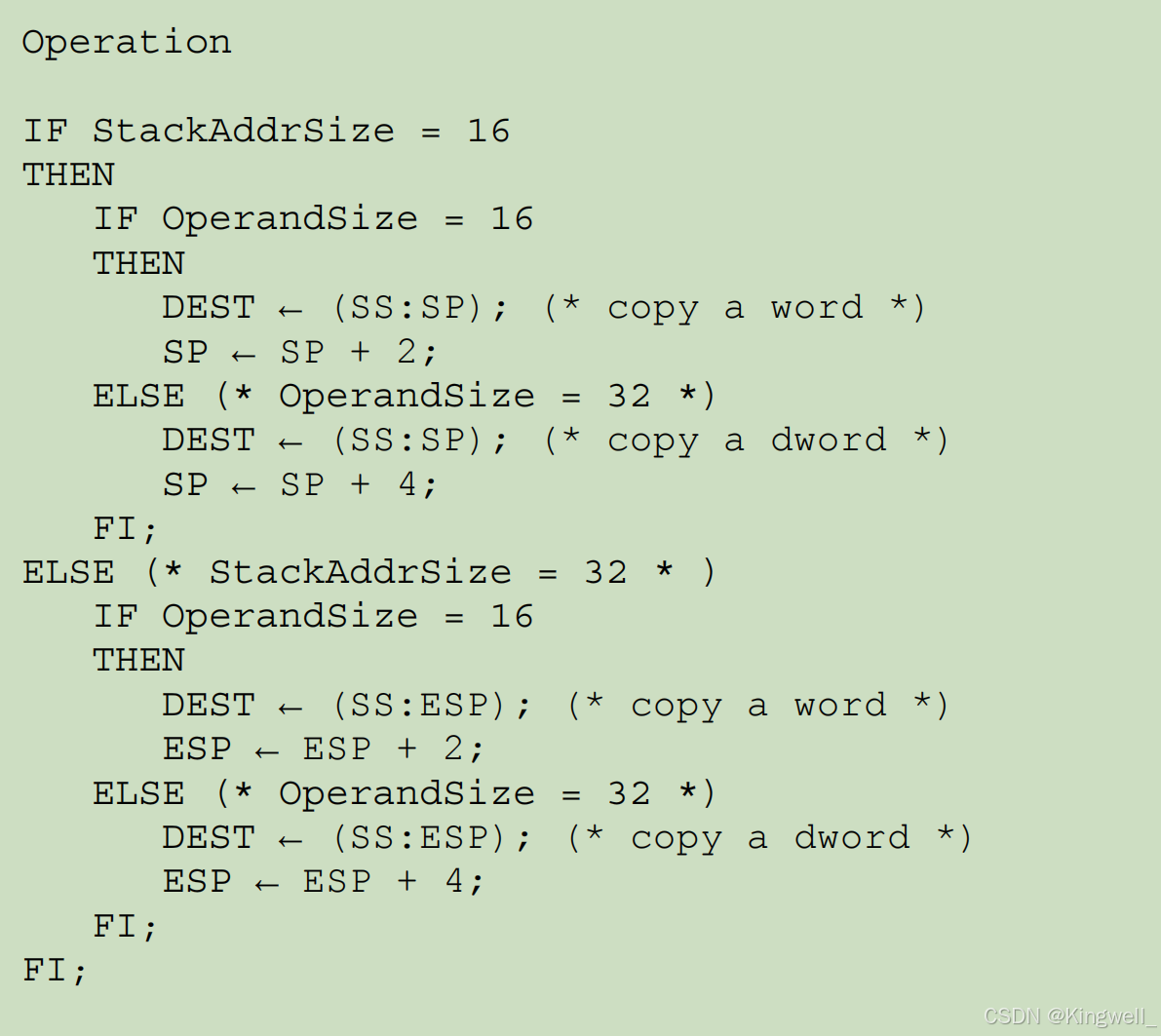

接下来是opcode为5d的pop指令，我们也学习过，它就是将栈顶的数据弹出来，存放到一个位置，然后让栈顶地址+4的一个操作，具体操作过程可以参考i386手册：
nemu/src/cpu/exec/data-mov/pop-template.h
#include "cpu/exec/template-start.h"
#define instr pop
static void do_execute(){
//向译码出的对象操作数中写入栈顶的数据
OPERAND_W(op_src,swaddr_read(cpu.esp, 4));
cpu.esp += 4; //栈顶加4进行地址回退
print_asm_template1();
}
make_instr_helper(r)
#include "cpu/exec/template-end.h"nemu/src/cpu/exec/data-mov/pop.c
#include "cpu/exec/helper.h"
#define DATA_BYTE 2
#include "pop-template.h"
#undef DATA_BYTE
#define DATA_BYTE 4
#include "pop-template.h"
#undef DATA_BYTE
make_helper_v(pop_r)nemu/src/cpu/exec/data-mov/pop.h
#ifndef __POP_H__
#define __POP_H__
make_helper(pop_r_v);
#endif1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "data-mov/pop.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:
/* 0x5c */ inv, pop_r_v, inv, inv,ret

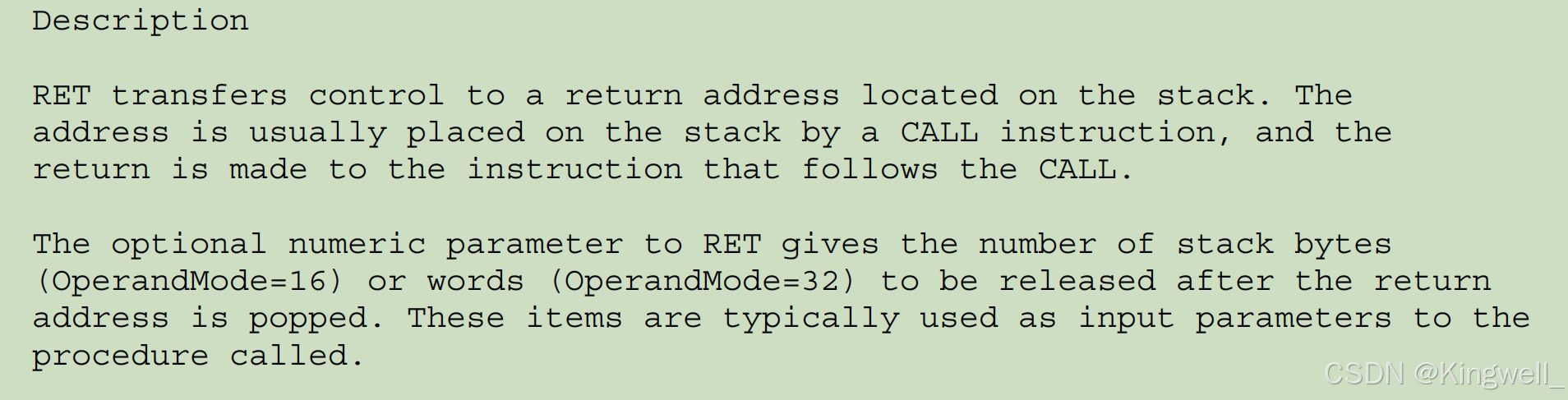

最后就到了opcode为c3的ret指令了，ret指令我们知道，是和call指令遥相呼应的，call指令当初压入栈的返回地址，就在ret指令中弹出来，并进行返回，更多的资料也是查询到i386手册：
nemu/src/cpu/exec/control/ret.c
#include "cpu/exec/helper.h"
//不需区分操作数位数，只需分析指令，因此不需要template.h文件
make_helper(ret){
cpu.eip = swaddr_read(cpu.esp, 4) - 1; //使eip跳转到esp中存放的返回地址
cpu.esp += 4; //栈回退4位
print_asm("ret");
return 1;
}
make_helper(ret_i){
uint16_t imm = instr_fetch(eip + 1, 2); //还需要读取ret后面所跟的16位的参数
cpu.eip = swaddr_read(cpu.esp, 4) - 1-2;
cpu.esp += 4 + imm;
print_asm("ret $0x%x", imm);
return 3;
}nemu/src/cpu/exec/control/ret.h
#ifndef __RET_H__
#define __RET_H__
make_helper(ret);
make_helper(ret_i);
#endif
1.在 nemu/src/cpu/exec/all-instr.h 中包含 xxx.h：
#include "control/ret.h"2.在 nemu/src/cpu/exec/exec.c 中的 opcode_table 中填写相应的 helper 函数:

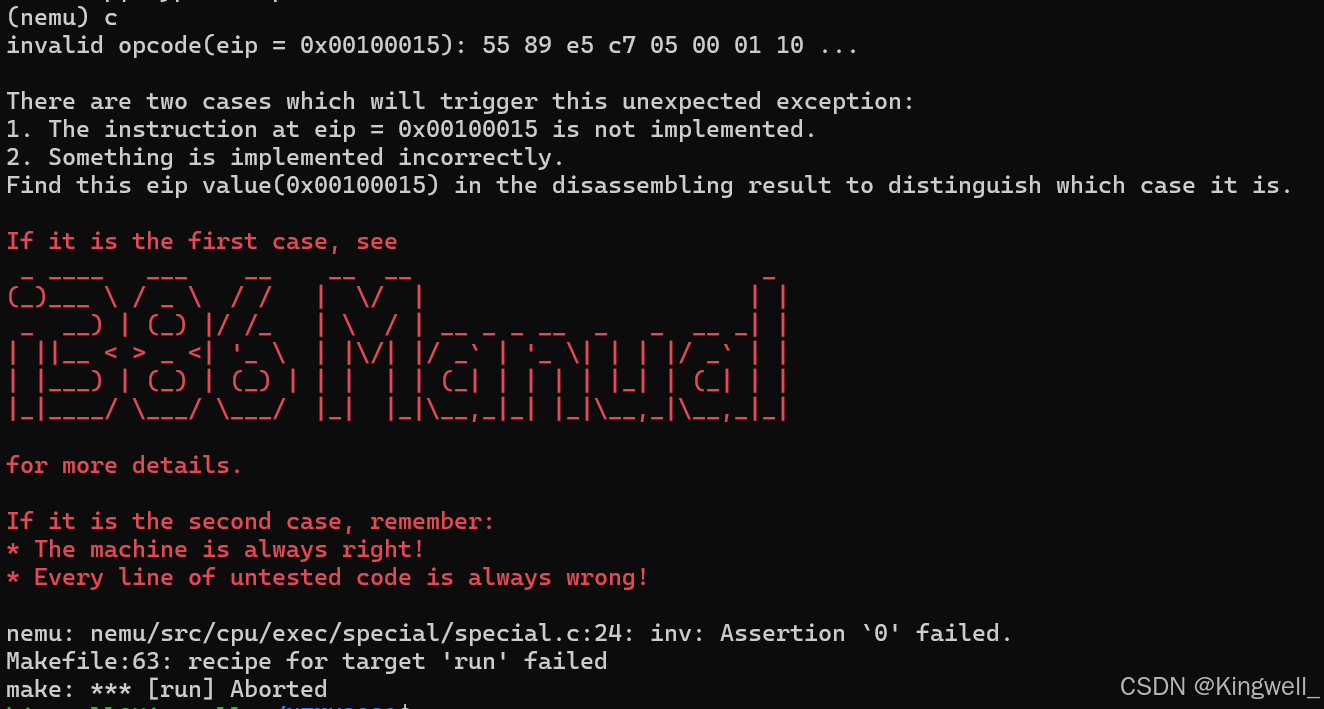

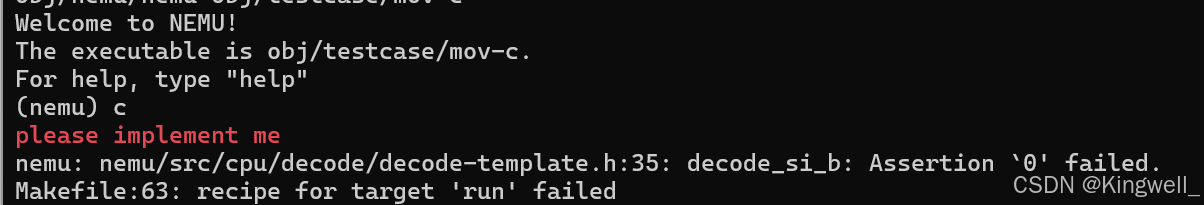

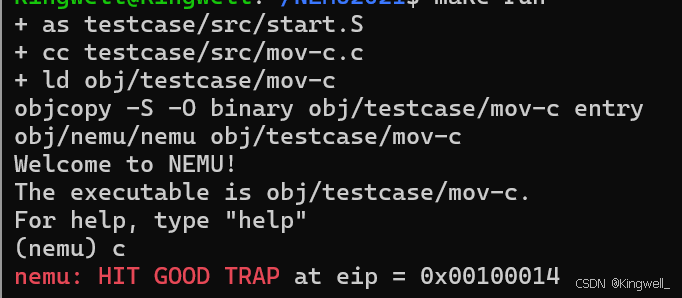

/* 0xc0 */ group2_i_b, group2_i_v, inv, ret,所有指令就绪之后，我们就可以来运行了，但是结果发现还有地方没有补充完整：
nemu/src/cpu/decode/decode-template.h
/* TODO: Use instr_fetch() to read `DATA_BYTE' bytes of memory pointed
* by `eip'. Interpret the result as an signed immediate, and assign
* it to op_src->simm.
*
op_src->simm = ???
*/
//按照提示，我们可以直接补充完整这一个有符号操作数的译码操作
op_src->simm = (DATA_TYPE_S)instr_fetch(eip,DATA_BYTE);这下子总该一切就绪了吧，make run之后，如愿得到了正确运行提示“HIT GOOD TRAP”
