5G网络频谱划分与应用

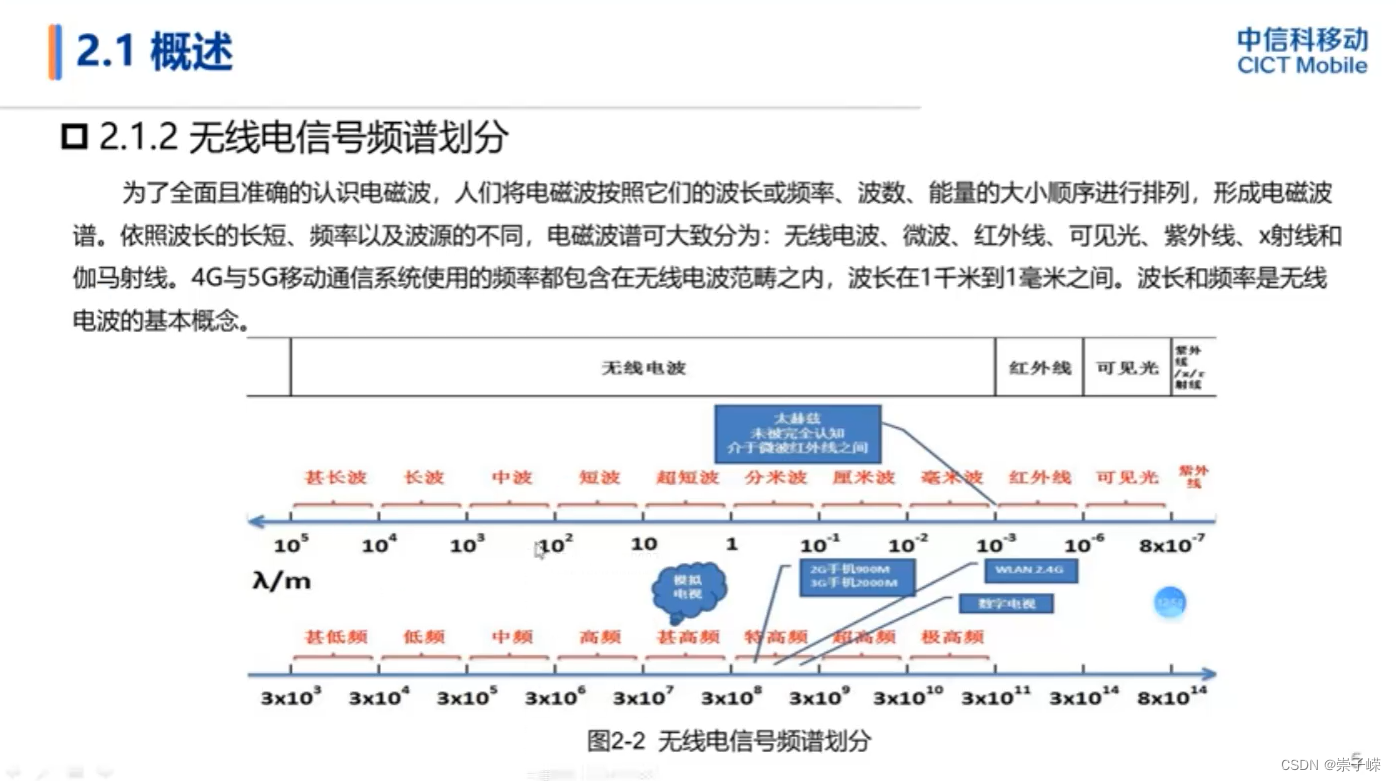

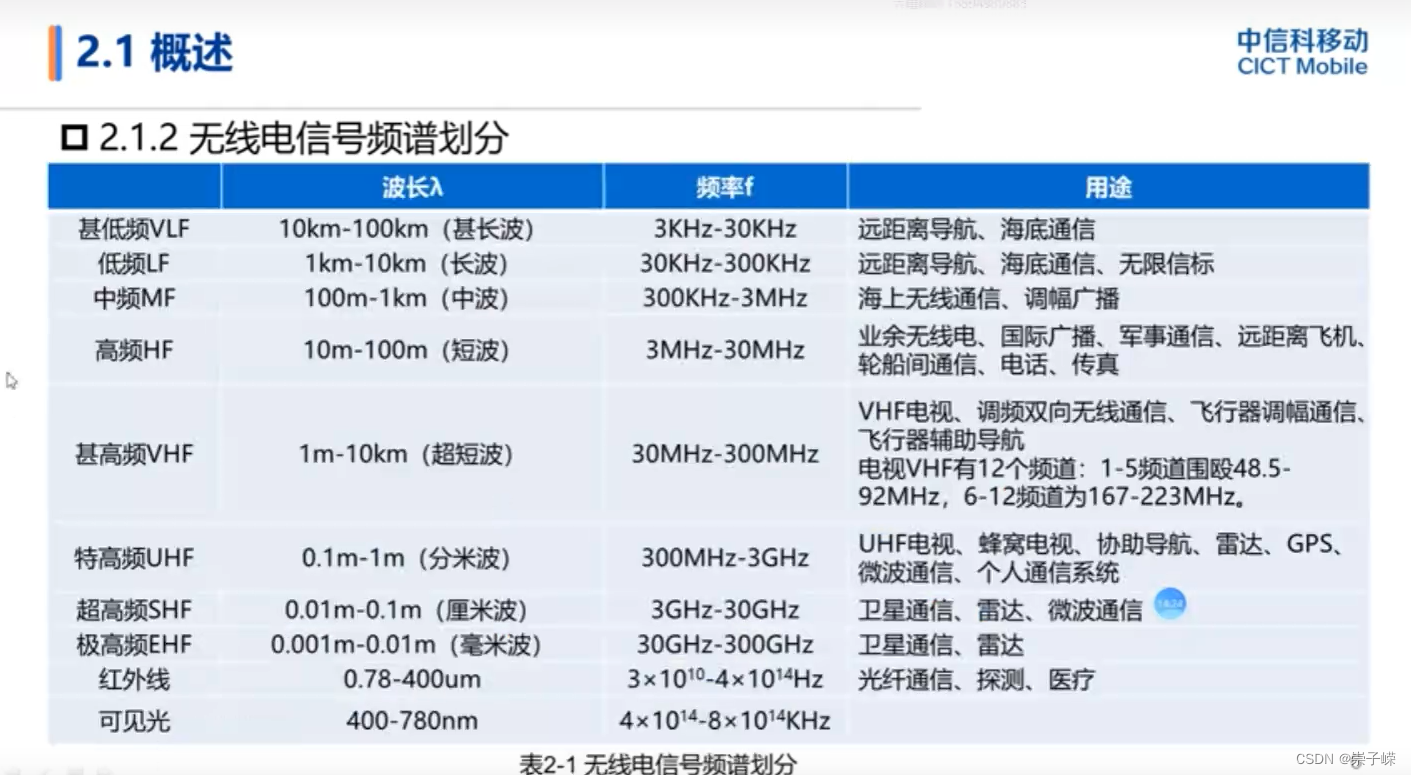

频率越大，波长越短。补充：微波频段：300MHZ~3000GHZ。

5G网络工作频带与带宽配置

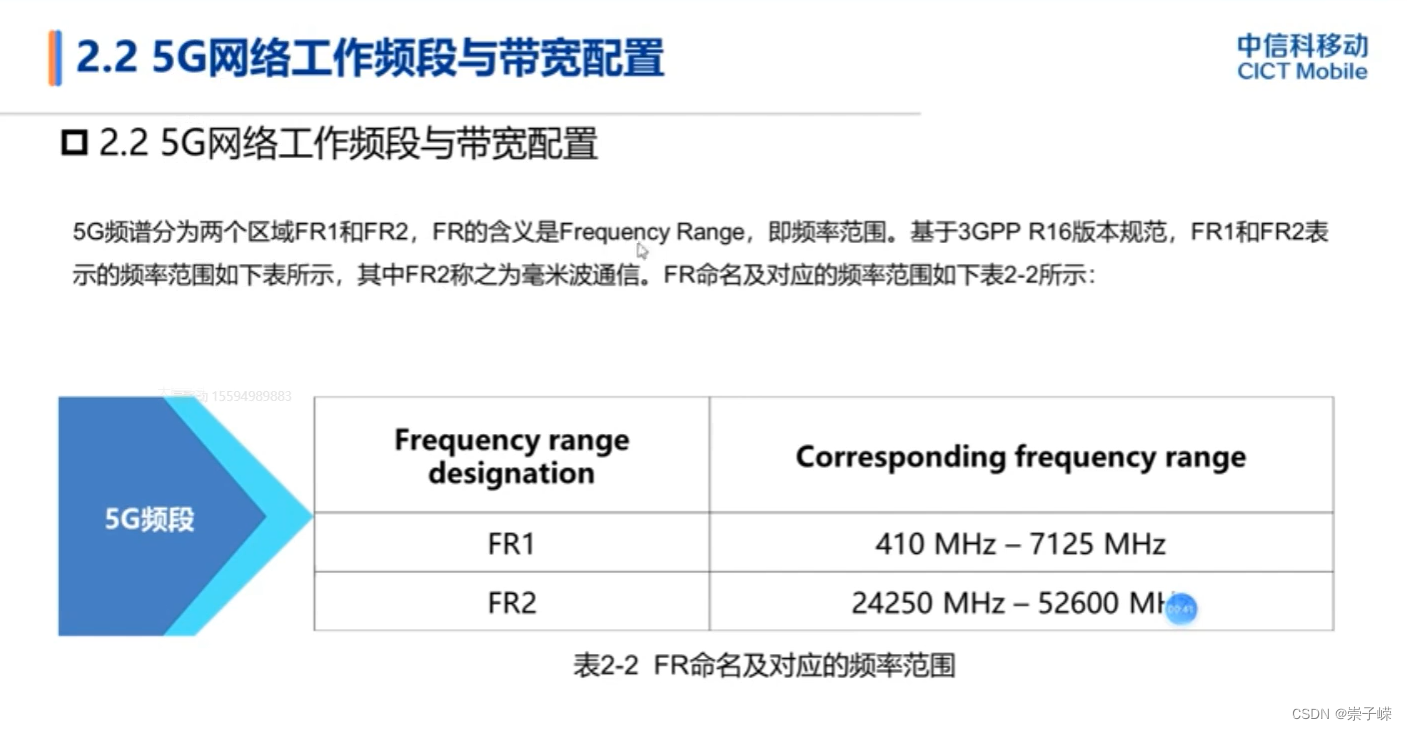

（1）

FR1:410MHZ~7125MHZ。

FR2：24250MHZ~52600MHZ

注：早期将6GHZ已下频段作为FR1，但是最新的频段为410~7125。

（2）

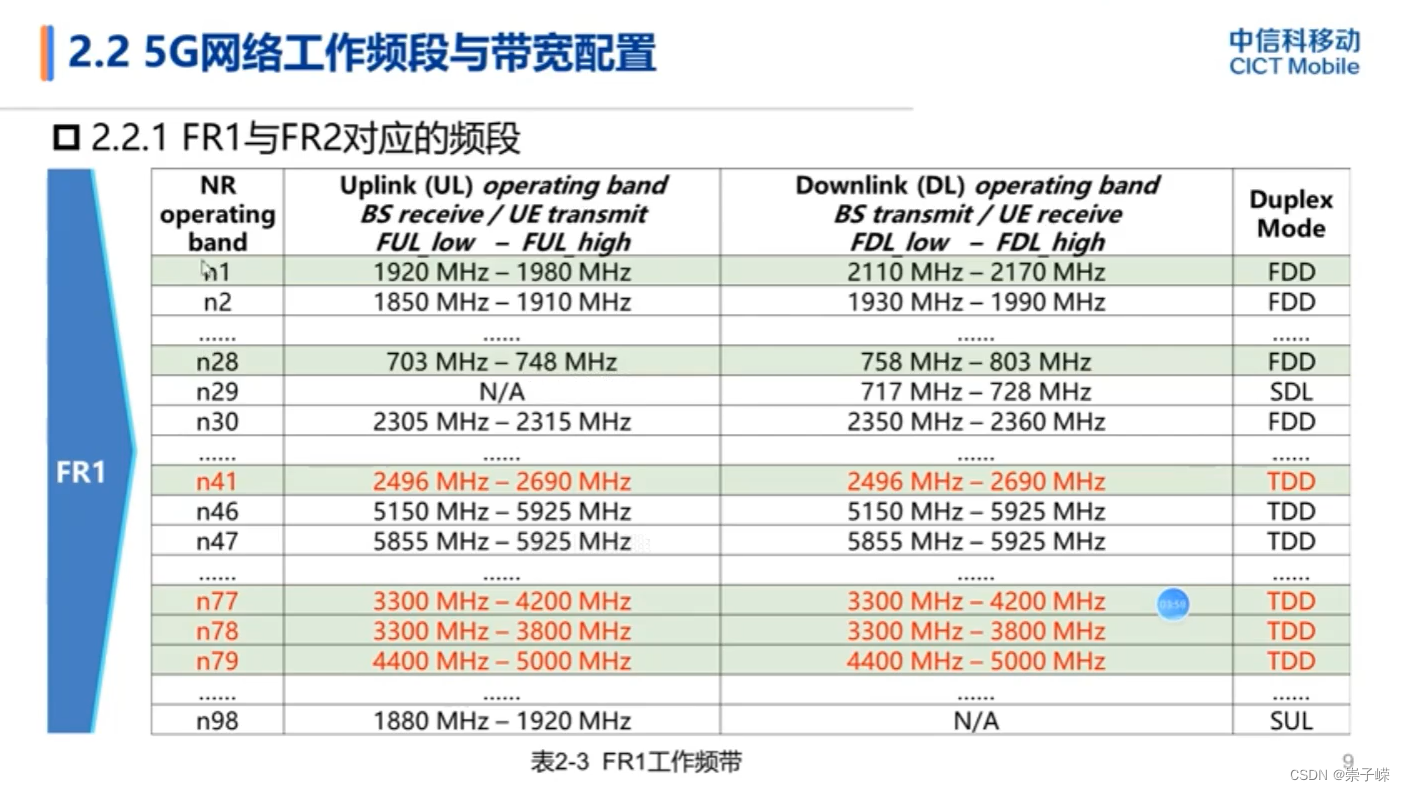

具体FR1频谱划分如上，注意，n41采用2.4G对应移动使用的频段，n78采用3.5G对应联通和电信使用的频段。eMBB用FR1较多。

补充：

1.Duplex Mode（双向模式）分为FDD（频分双工）和TDD（时分双工）。FDD采用两条频段，一条频段发送数据另外一条接收数据，可以同一时间发送并接收数据。TDD采用一条频段，划分该频段的总时间，一部分时间用来发送数据，一段时间用来接收数据。

2.SUL（辅助上行链路）用于对上行进行补充，比如补充高频NR的上行覆盖。SDL（辅助下行覆盖）用于下行进行补充，比如补充高频NR的下行覆盖。

（3）

1.URLLC和MMTC用FR2较多

（4）

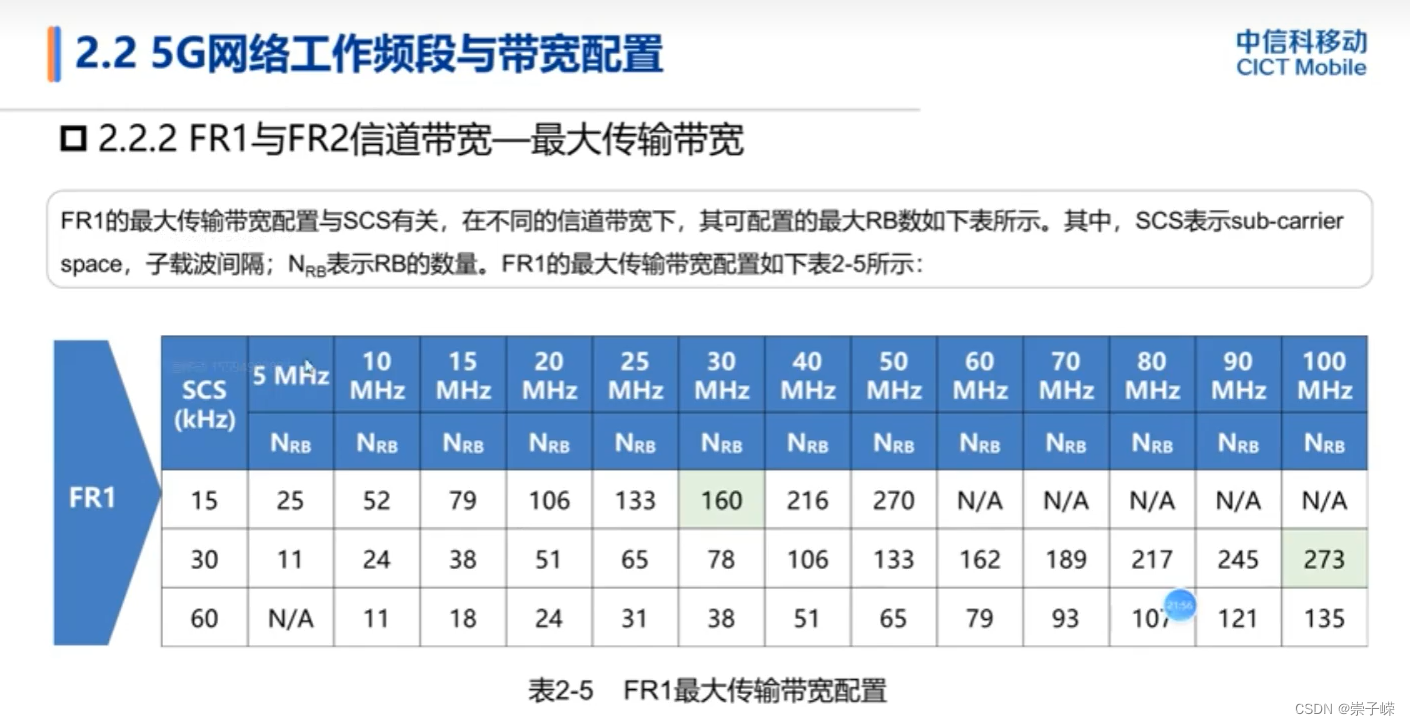

SCS=30KHZ，信道带宽=100MHZ情况下，传输带宽=273

（5）

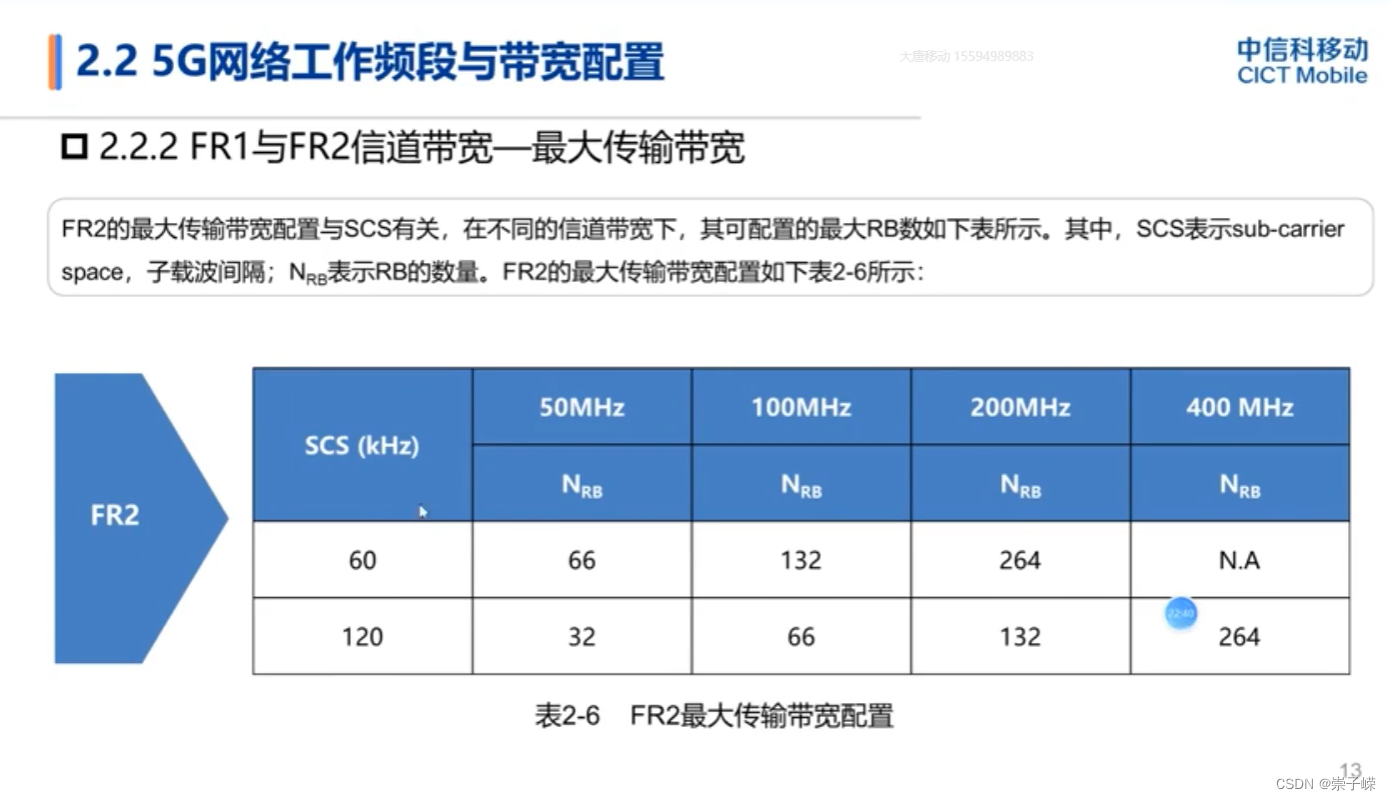

因为FR2频率较大，所以它的子载波间隔也比较大。

（6）

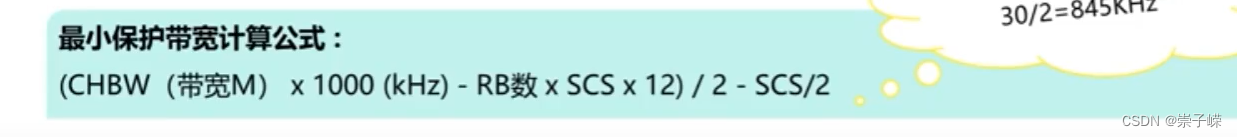

最小保护带宽算法公式：传输带宽 = 信道带宽 - 保护带宽

5G网络工作频段（国内）

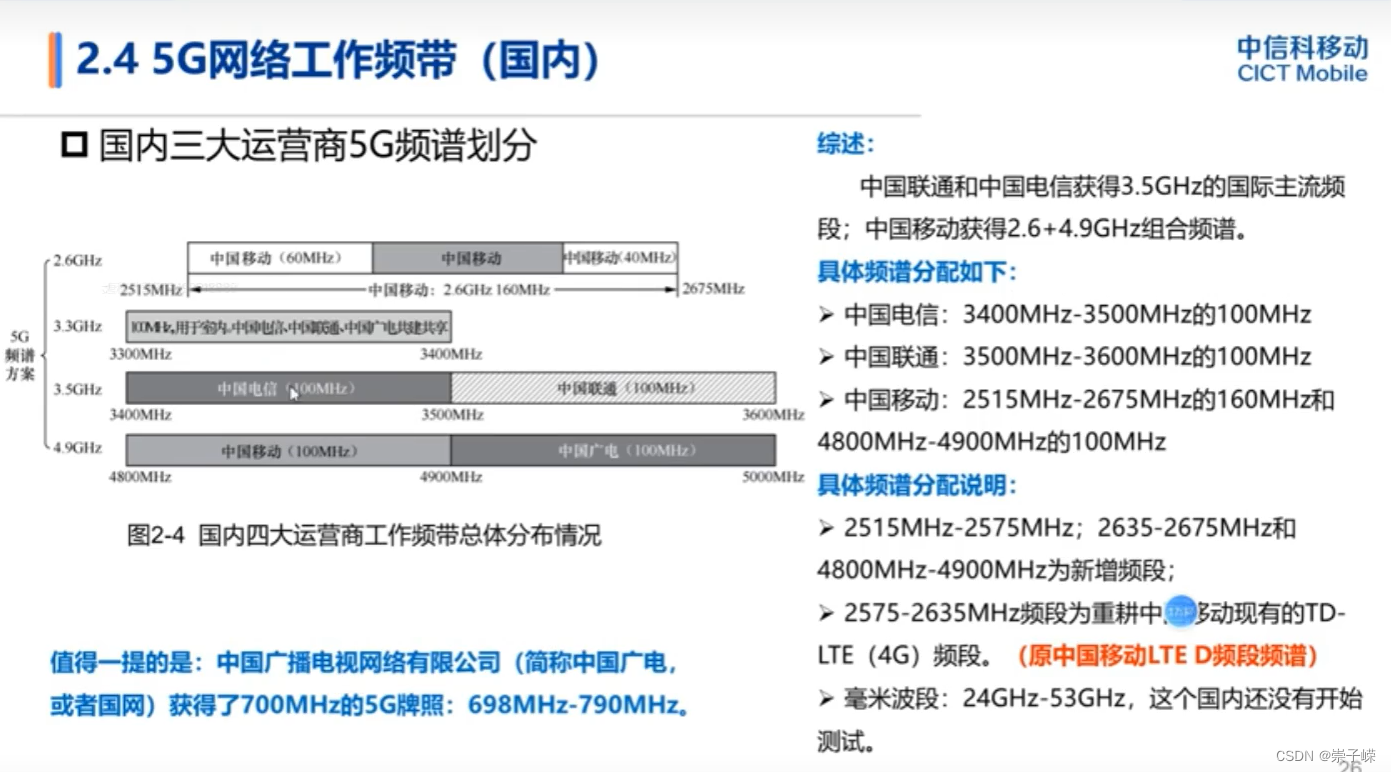

（1）

1.中国四大运营商：移动，电信，联通，广电。其中移动与广电共享共建4.9GHZ，电信与联通共享共建3.5GHZ。

2.3.3GHZ用于室内，三大运营商共享。

3.中国广电获得5G牌照 698~790MHZ。

（2）

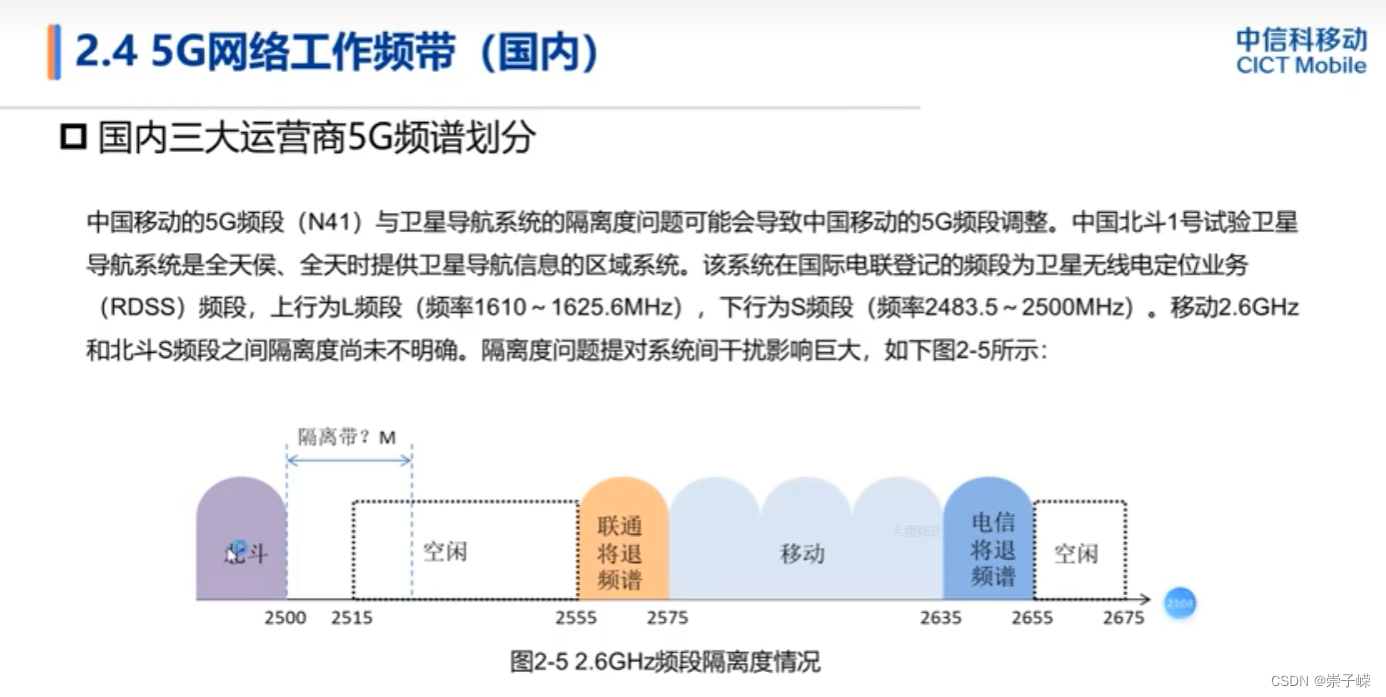

1.2.6G实际情况，2555~2575MHZ是联通之前的频段，2635~2655MHZ是电信之前的频段，如果中国移动需要用这段频段，需要联通与电信退该频段的网。

2.北斗卫星使用频段为：上行1610~1625.5MHZ，下行2483.5~2500MHZ频段，与中国移动相近，所以我们要考虑到两者之间的隔离带。

（3）

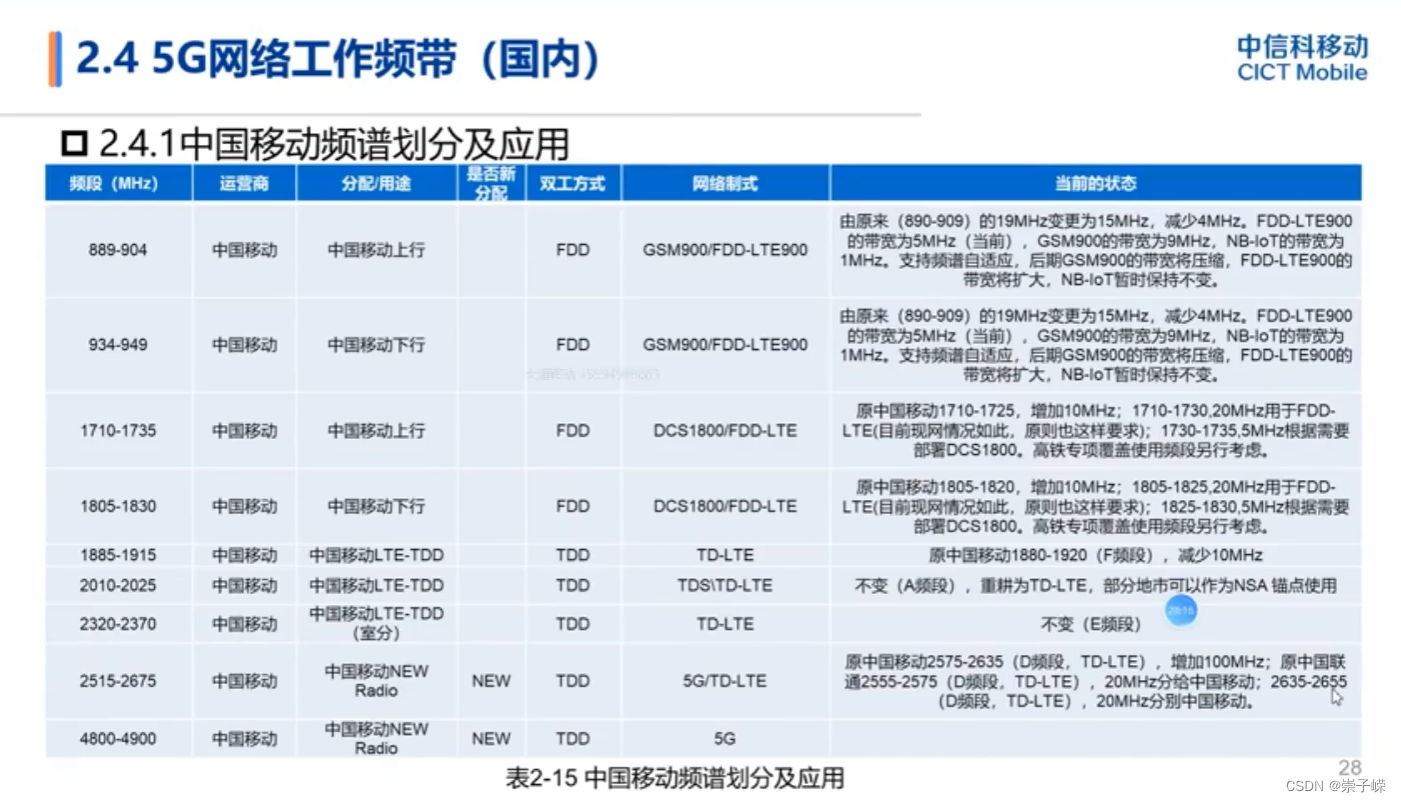

中国移动频谱分为：2G，4G，5G。其中，2G频段为889~904，934~949，1710~1735，1805~1830MHZ。4G频段为1710~1735，1805~1830，1885~1915，2010~2025，2320~2370MHZ。5G频段2515~2675，4800~4900MHZ。

注：GSM为2G网络，现在为2G,4G,5G共存的状态，后面发展目标是2G逐渐退网，减少交互性。

（4）

中国联通频段分为：2G,3G,4G,5G。其中5G频段为3500~3600MHZ

（5）

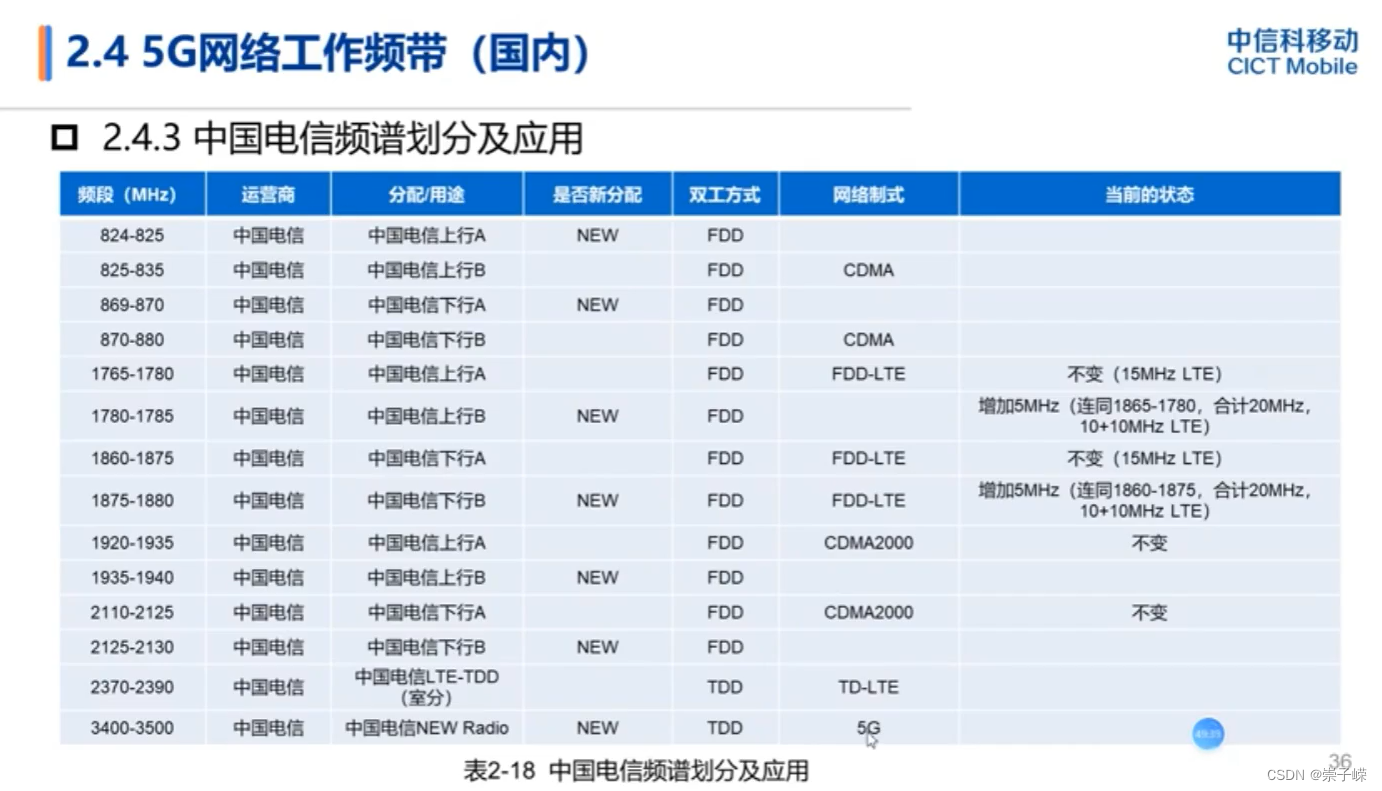

中国电信频段分为2G,3G,4G,5G。其中5G频段为3400~3500MHZ。

（6）

补充：中国广电5G频段还有n79：4900~4960MHZ。
