热电堆

1 综述

最近需要使用热电堆做一款耳温枪,因此对热电堆的原理做一个梳理和总结。

2 版权说明


3 热电偶(Thermocouple)热电堆(thermopile)

电偶是基于一种热电效应——Seebeck效应来工作的温差电元件。
热电偶主要有半导体热电偶和金属热电偶两大类。虽然半导体的Seebeck效应比金属的强得多,但是在较高温度下使用的热电偶则往往是金属热电偶。

3.1 基本结构和工作原理

把两根不同材料的两个端头焊接(电焊、铜焊或锡焊)起来,即构成一个热电偶。当一个端头较热、另一个端头较冷时,由于Seebeck效应即将在热电偶的开路端产生出温差电动势(在闭路热电偶中产生出温差电流);因为产生的温差电动势与两个端头之间的温度差(温度梯度)成正比(比例系数为Seebeck系数),所以,如果固定一个端头(参考极)的温度不变,那么由热电偶的温差电动势大小即可得知另一个端头(传感器)的温度,从而可把热电偶作为温度传感器使用。

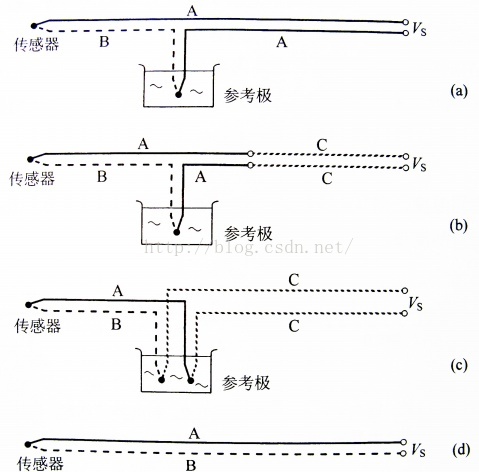

在用热电偶检测温度时,首先需要把一个端头固定在不变的参考温度上,一般是采用0oC作为参考温度(可方便的利用冰来得到),如果要求检测精度不高时,也可采用室温作为参考温度。图1示出了热电偶的几种连接方式(A和B是两种不同的热电偶材料,C是普通的金属导线):(a)是将一种热电材料断开;(b)和(c)都是采用了另外的常规导线来代替热电材料,以延长长度;(d)是用室温作为参考温度。Vs是温差电动。

图 1

3.2 常用热电偶材料和特性

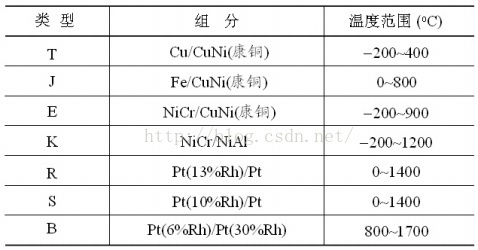

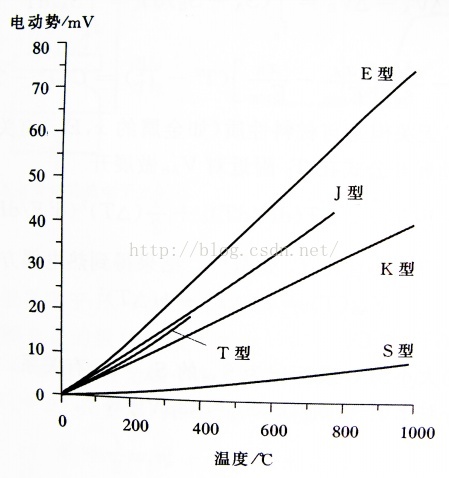

实际上使用热电偶时需要考虑其工作温度范围和灵敏度(通常选取为5~90mV/oC)。几种典型的金属热电偶的成分和使用温度范围,列出在表1中;金属热电偶的T、J、E、K、R、S、B等类型,分别采用不同成分的材料制成,并且它们的工作温度范围各异。相应的典型金属热电偶的输出温差电动势与温度的关系,如图2所示:

图 2-1

图 2-2

热电偶的优点:结实耐用、价格低廉、使用方便、覆盖温度范围宽广,故被广泛地用作为温度传感器。
热电偶的缺点:灵敏度较低;精度低;需要参考温度;响应速度慢(为ms数量级)。

应用举例:防止煤气中毒:让煤气炉的火焰加热热电偶,通过温差电动势信号的大小来检测和确保煤气炉处于正常燃烧状态。

3.3 热电堆和热光电探测器

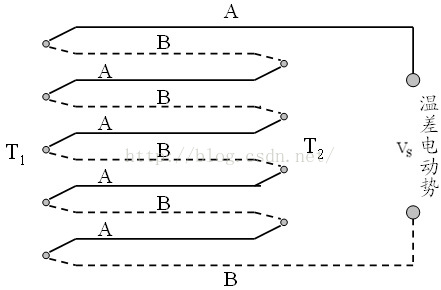

为了提高热电偶的灵敏度,可将多个热电偶串联起来组成所谓热电堆,如图3所示;
热电堆的输出电压(输出温差电动势)是多个热电偶的输出电压之和。热电堆不仅可用作为温度传感器,而且也可以用作为长波长光(红外光和远红外光)的光电探测器。在作为光电探测器使用时,热电堆的工作机理不同于量子光电探测器,而是一种热光电探测器;在结构上即把热电偶一端的表面涂上黑色薄膜,让其大量吸收光,并产生热量;而把另一端(参考极)罩住光、有时还涂上一层反射薄膜,不让吸收光,并保持在环境温度下,然后通过测量热电堆的温差电动势即可检测出长波长光等的辐射。为了提高灵敏度和响应速度,热电堆光电探测器往往采用薄膜来制作。此外,热电堆光电探测器通常都放置于真空中或者惰性气体中。

图 3
