环形拓扑全网ping通并考虑到环形拓扑的优势

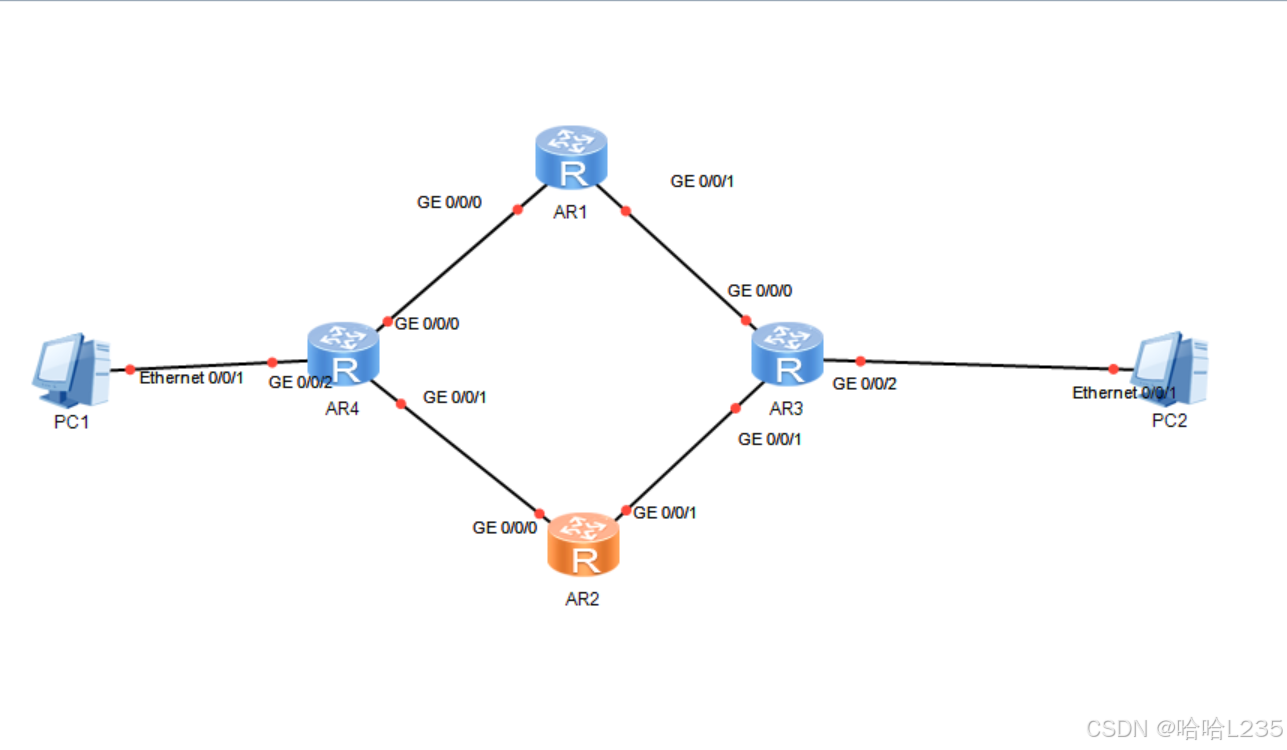

先建立环形拓扑图

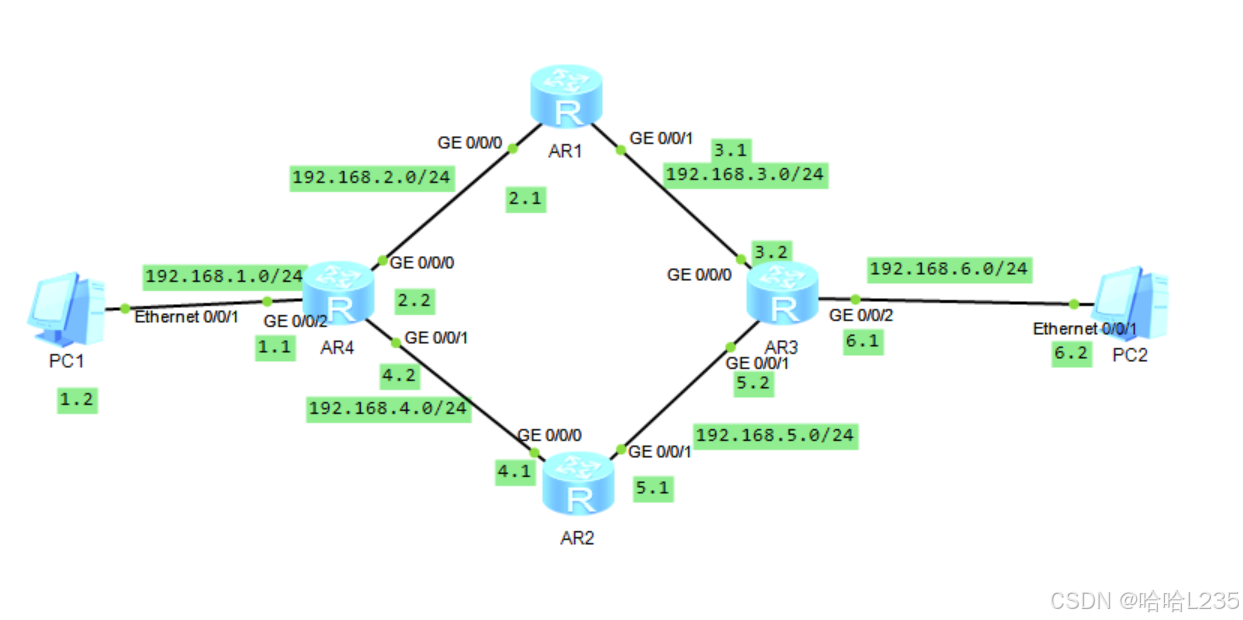

给他们分配网段和IP

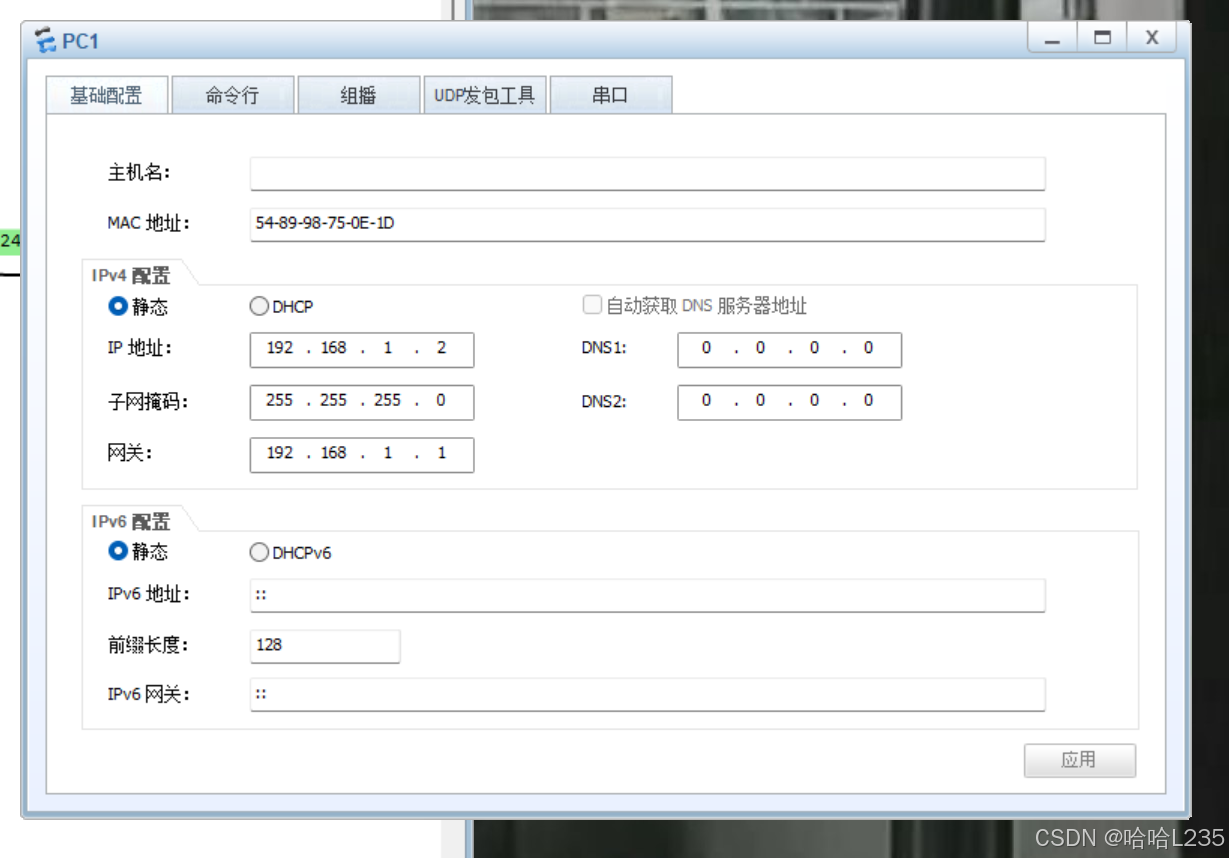

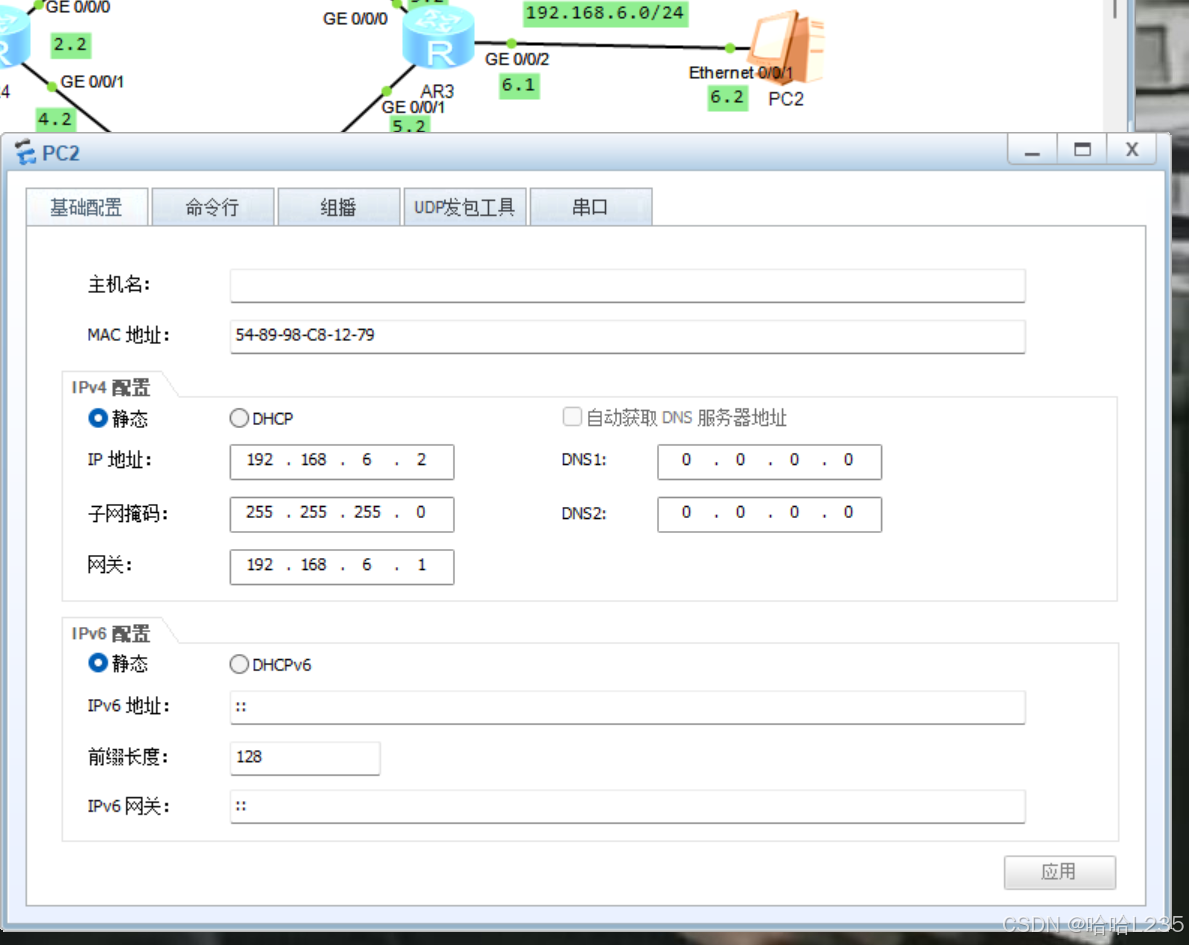

给pc配置地址

 给AR4改名为R4，给R4周围接口配置IP

[R4]interface g0/0/0 进入相应接口

[R4-GigabitEthernet0/0/0]ip address 192.168.2.2 24  给对应接口配置IP地址

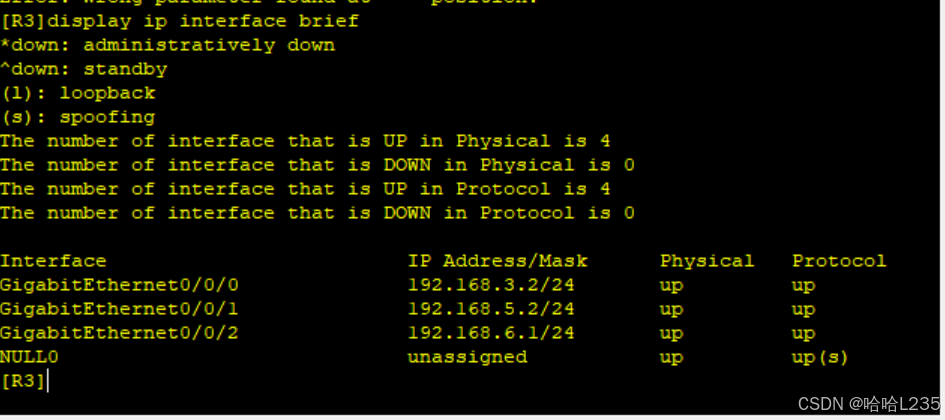

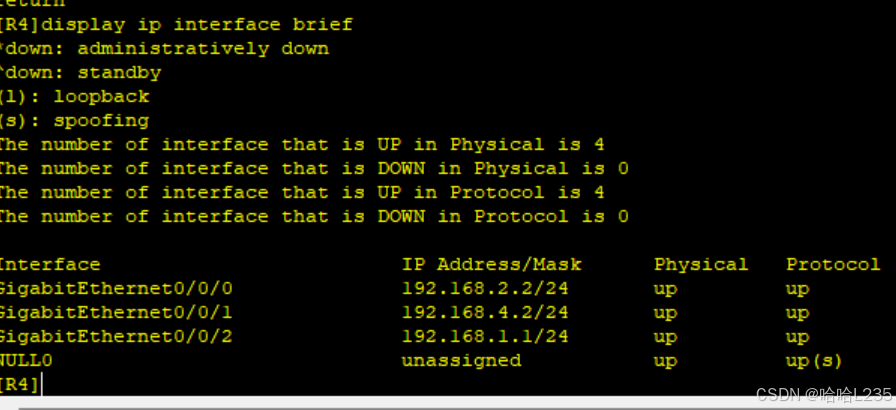

[R4]display ip interface brief  查询所有接口的IP地址

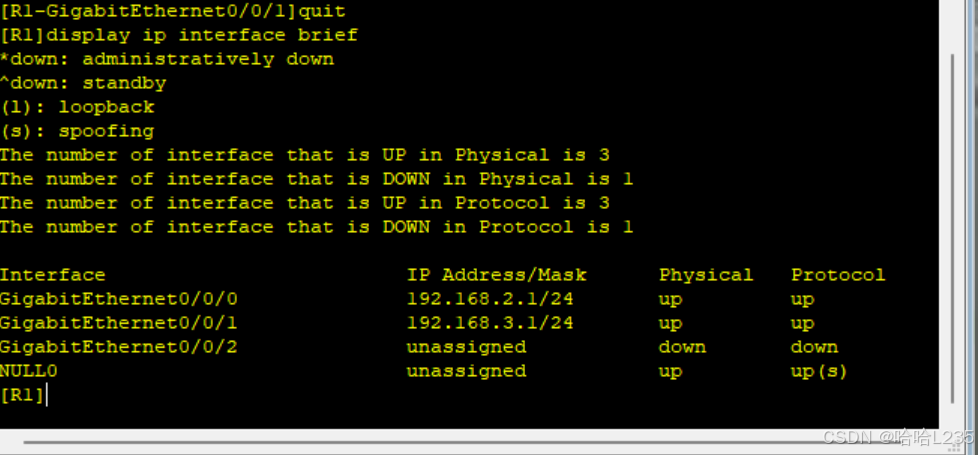

AR1——R1

AR3——R3

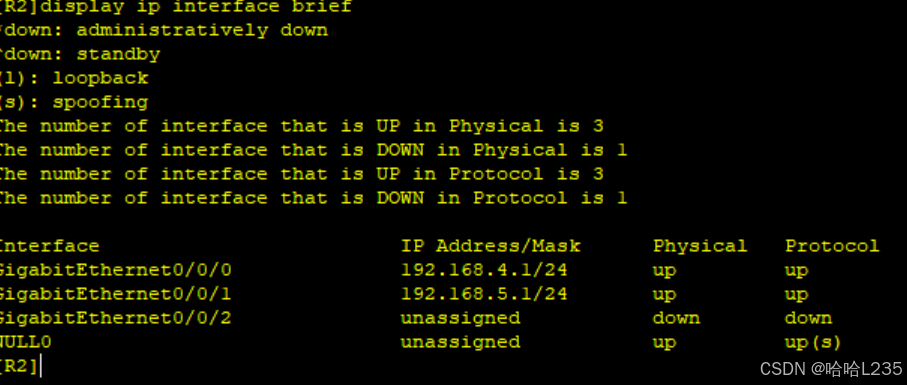

AR2——R2

 手动添加路由条目

这个时候直接去ping是不对的，因为他们优先级一样，ping时会出错，调整他们的优先级

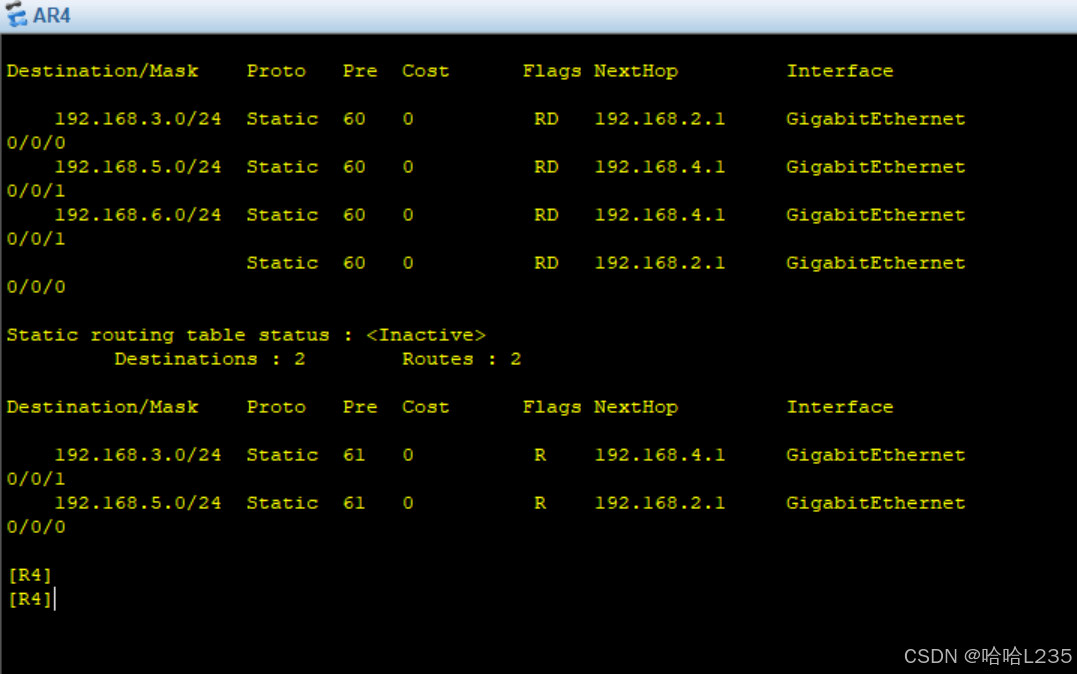

ip route-static 次优段路径  下一跳  preference   降低此路径的优先级

undo ip route-static  IP地址  删除此路径

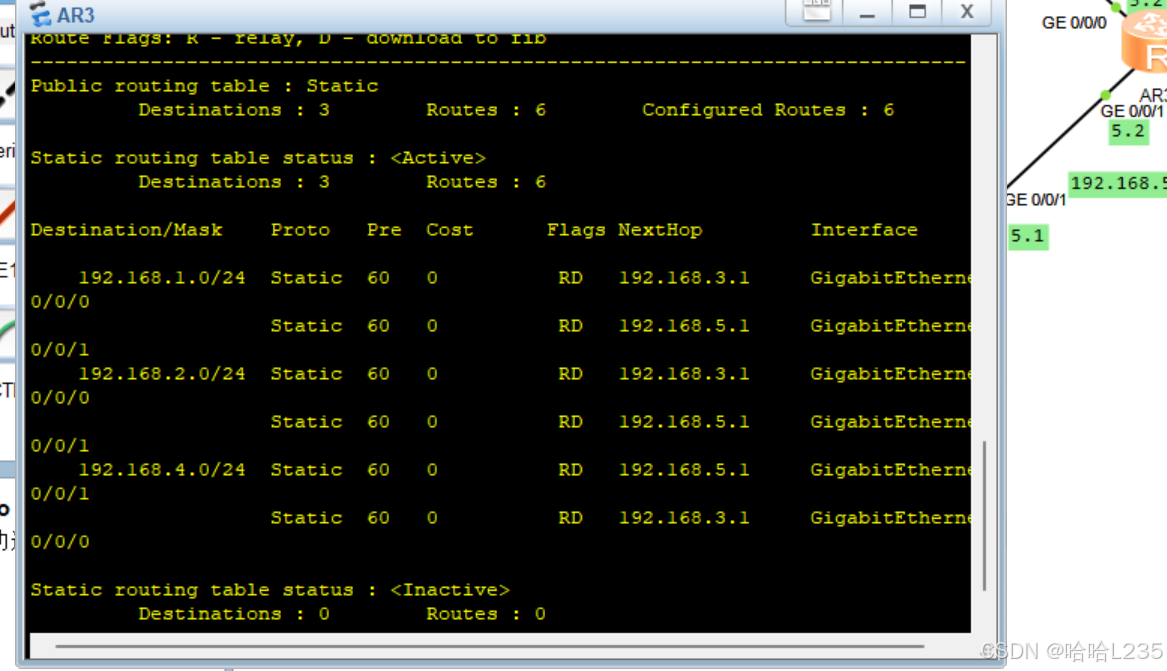

display ip routing-table 查询优路径

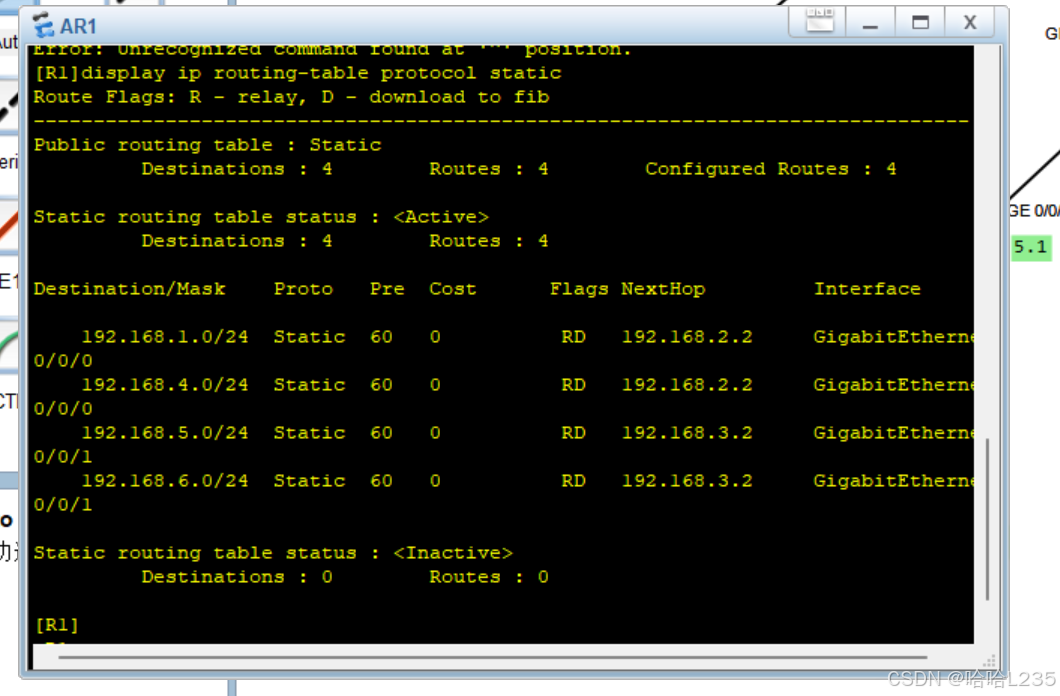

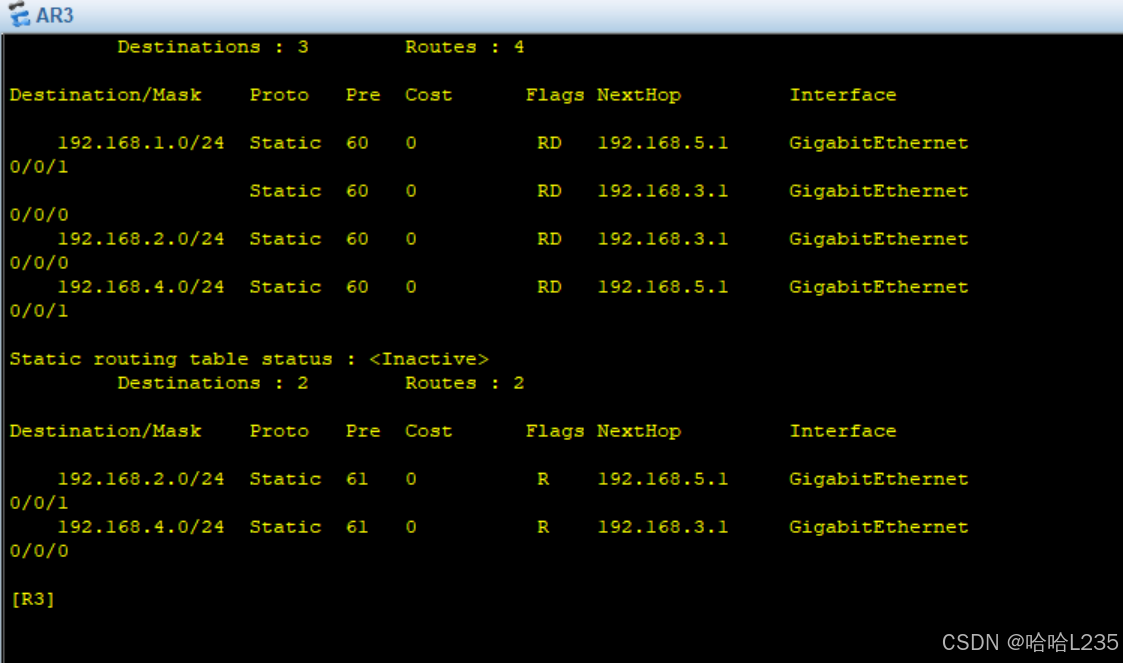

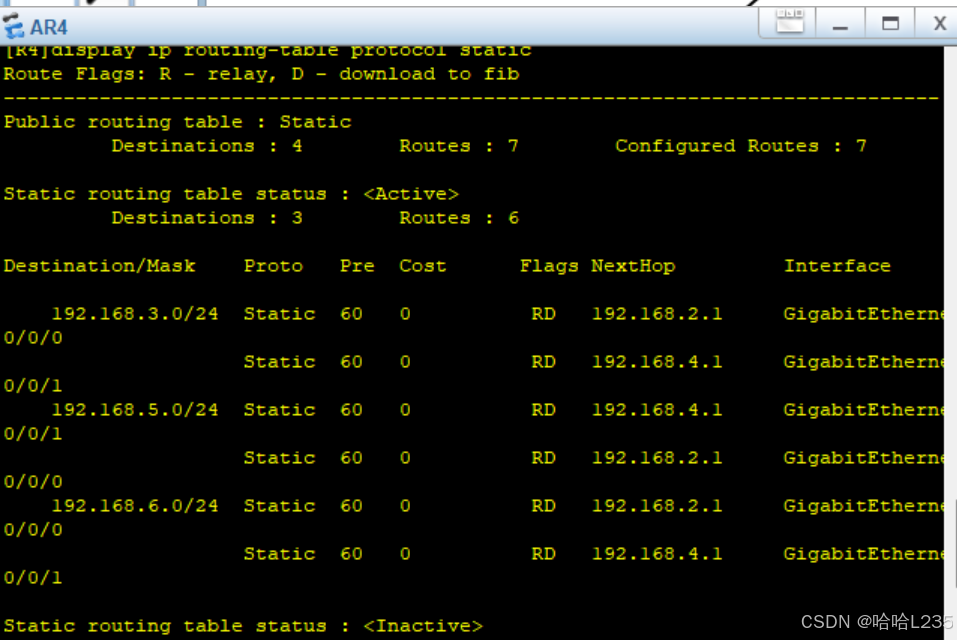

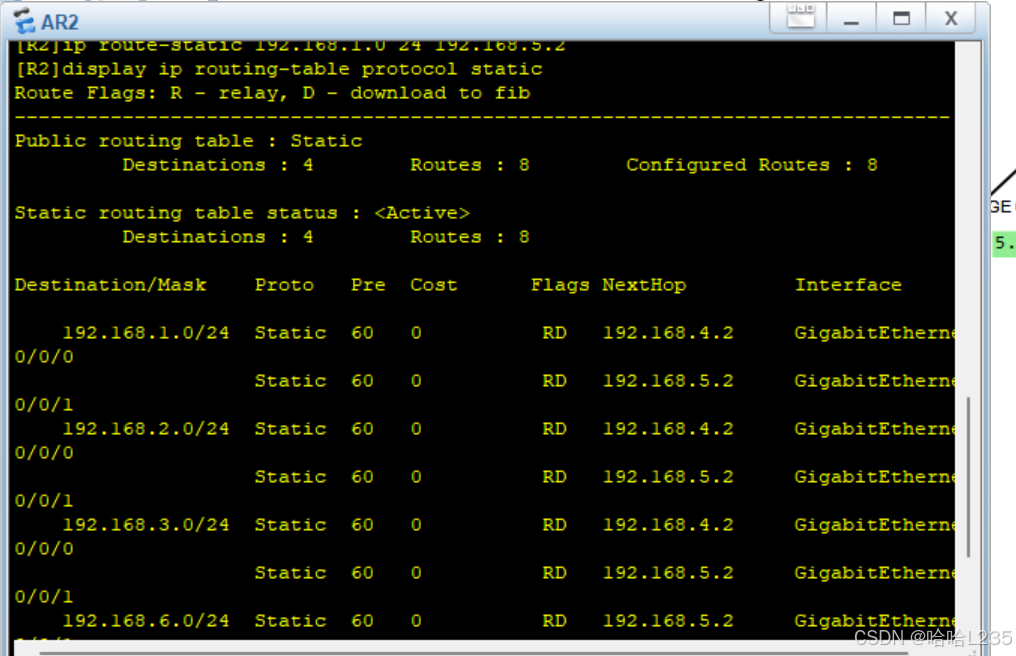

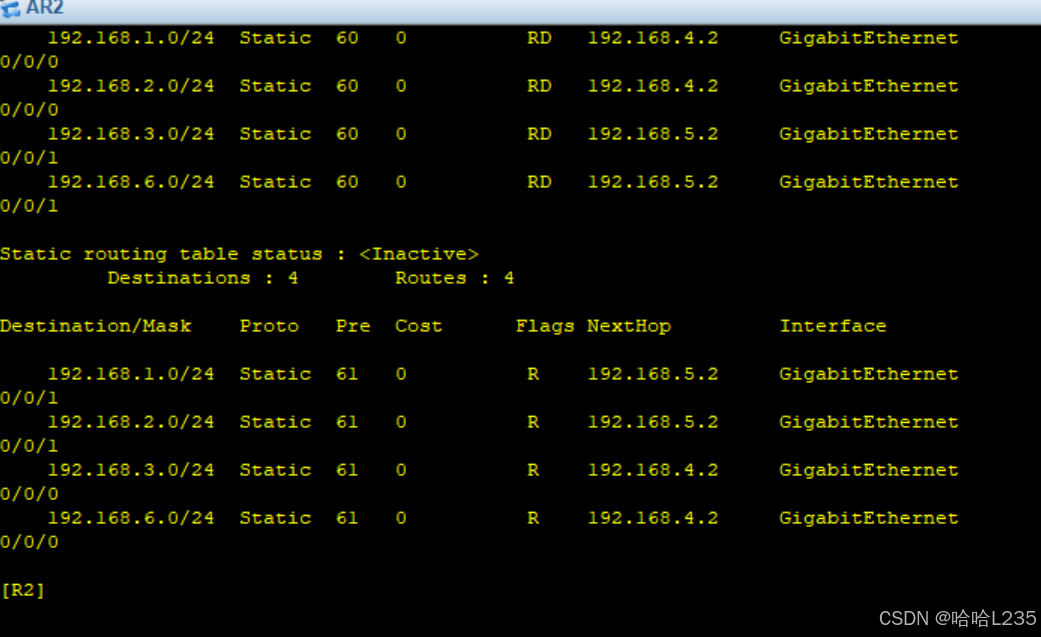

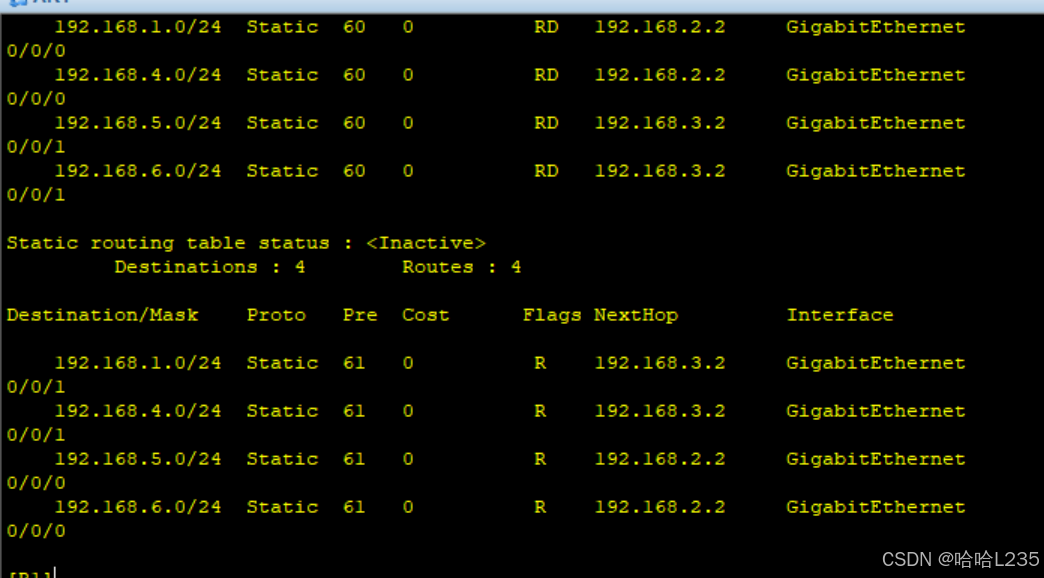

display ip routing-table protocol static 查询次优路径

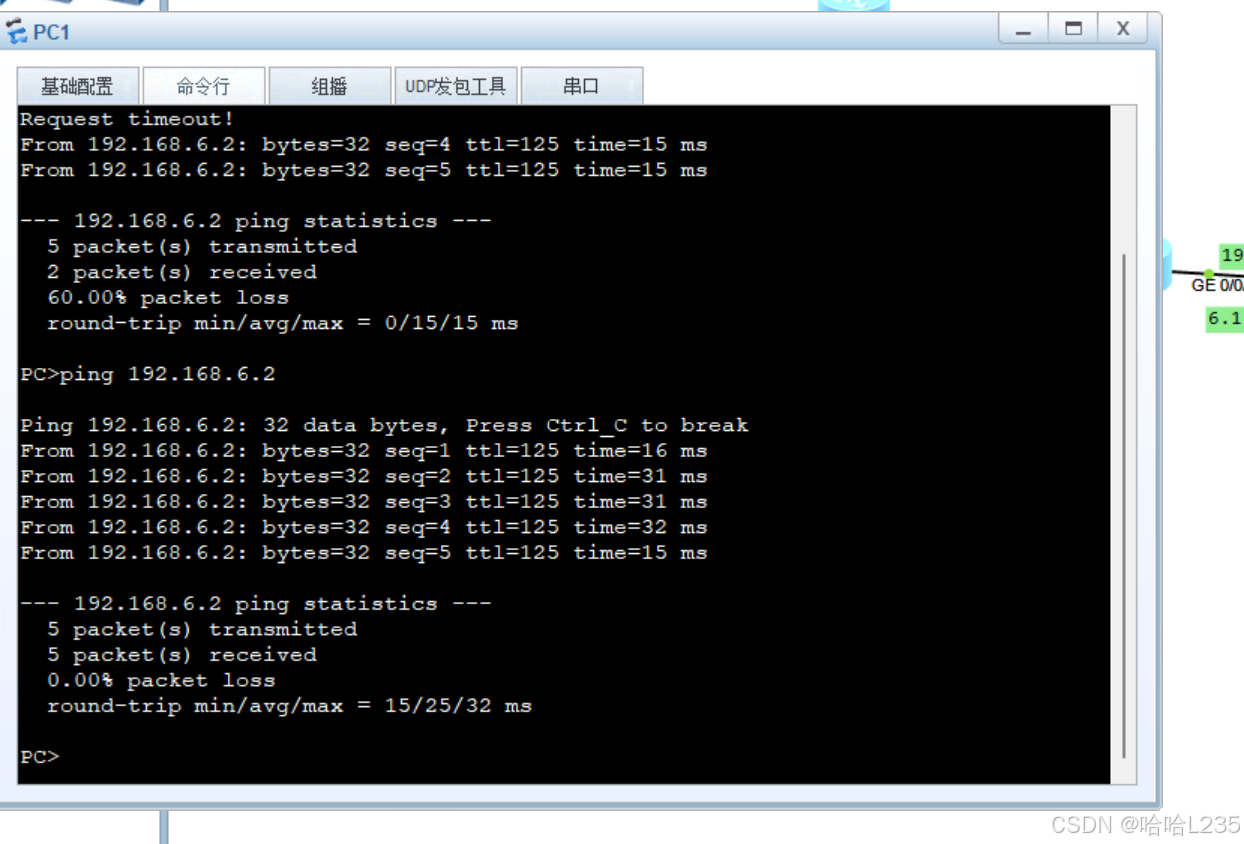

 ping通测试
