小封装，OTG快充协议芯片方案介绍

概述
USB Type-C 转音频 + 快充芯片LDR6028Q/LDR6023CQ， 主要针对 Type-C 耳机接口的手机在充电同时使用耳机问题。单芯片内嵌 USB PD控制器，轻松实现 PD 通讯控制，符合 USB Type-C 1.2 与 USB PD 3.0 规范，外围精简，可广泛用于 PD 适配器，Type-C 拓展坞，Type-C 转音频等各类应用。

2、特点

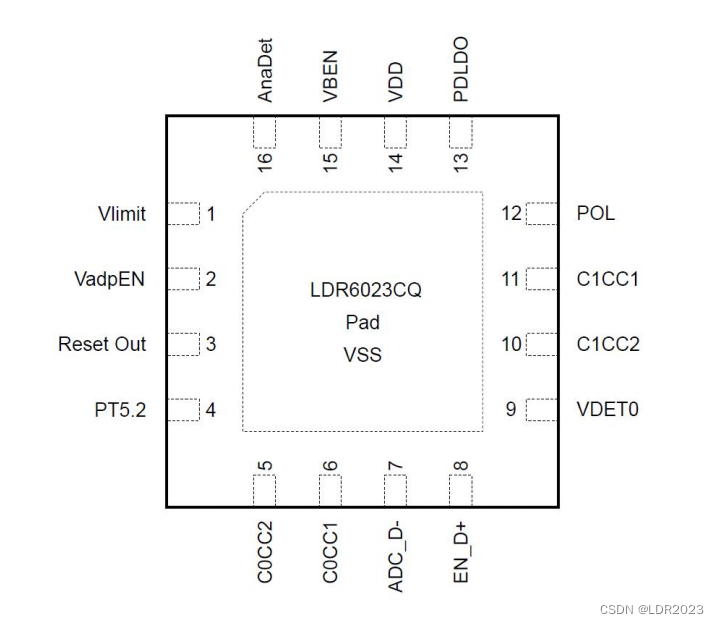

◇ QFN-16_3x3 小封装
◇ 支持 USB PD 2.0，兼容 USB PD 3.0
◇ 支持 QC2.0，兼容 QC3.0
◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商
◇ 自动进行 DR_SWAP 转为 UFP 模式
◇ 提供外设复位控制功能，为外设提供复位信号


3、应用

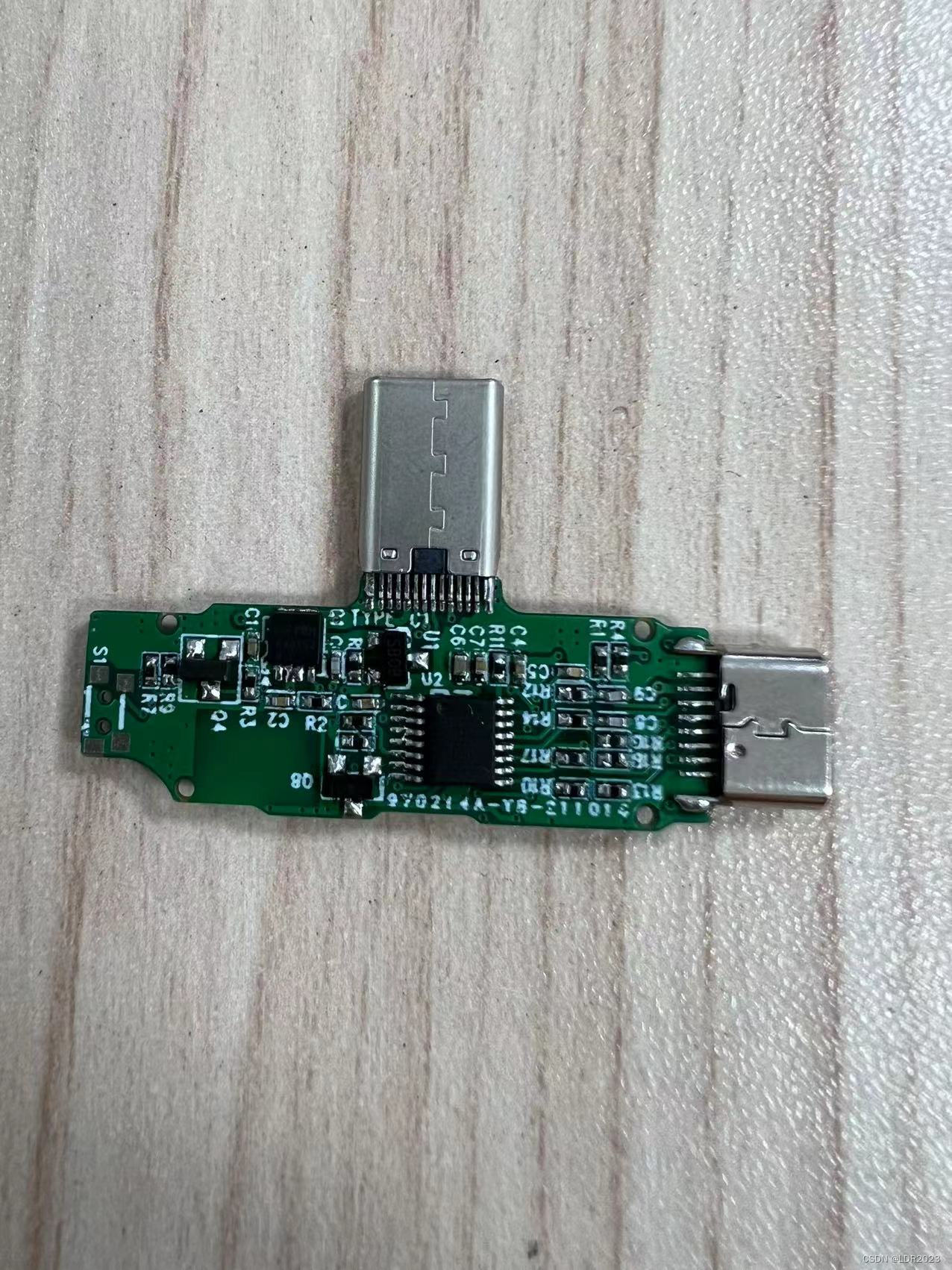

◇ USB TYPE-C 音频转接器
◇ USB Type-C HUB
◇ 领夹式直播麦克风
◇ 声卡OTG转接线

特点

支持正反插，即插即用，免驱动安装

支持手机、平板、笔记本等 Type-C 接口音频拓展

单芯片完成 PD 协议相关通讯控制，外围精简

支持升压，提升充电功率

SOP8/ SSOP16/ QFN16 3*3封装，便于小型化设计

LDR6028Q支持5V3A-15W快充，LDR6023Q支持升压充电,最大支持20V3A—60W快速充电。

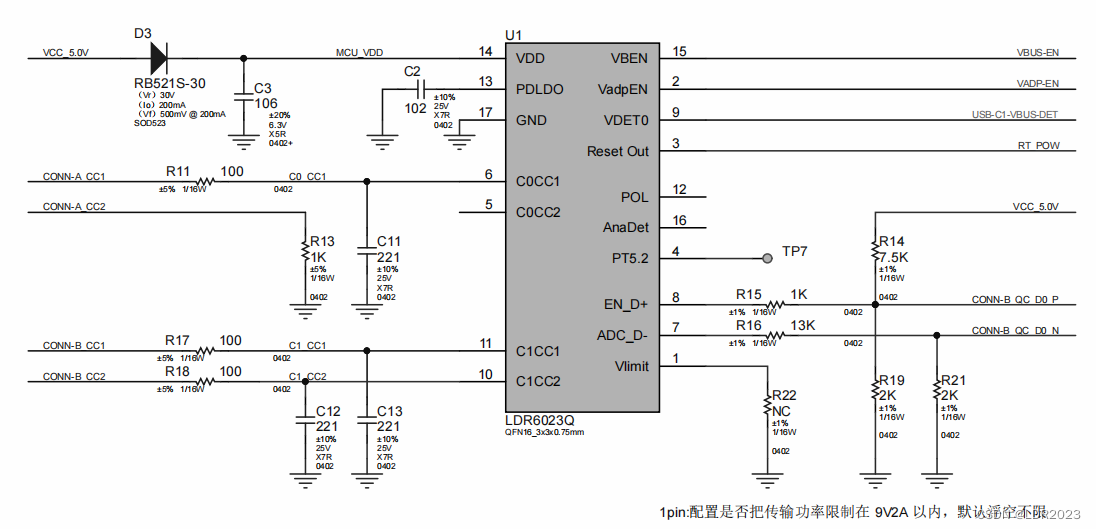

这颗芯片，可以同时与手机和充电器进行pd通信，让手机在充电的同时，进入USB HOST模式（默认情况下，手机充电时为usb device模式），从而顺利的实现边充边听的功能。难能可贵的是，这颗芯片能够同时支持数字耳机和模拟耳机（通过pin3检测），兼容性非常好。下面是这颗芯片的应用电路图：

通过电路图可以看出，这颗芯片的外围非常简单，在提供模拟耳机检测功能的同时，还可以通过pin4进行功率配置。把最高电压限制在9V以内，以降低对板上其他元器件的耐压要求，减小体积和成本。
