【QT入门】 Qt代码创建布局之栅格布局详解

往期回顾：

【QT入门】 Qt自定义信号后跨线程发送信号-CSDN博客

【QT入门】 Qt内存管理机制详解-CSDN博客

【QT入门】 Qt代码创建布局之水平布局、竖直布局详解-CSDN博客

 【QT入门】 Qt代码创建布局之栅格布局详解

一、什么是栅格布局

所谓栅格布局，就是指将窗口分割为行和列的网格，每个控件可以放置在网格中的一个单元格内。通过栅格布局，可以方便地实现控件的对齐和排列，使界面看起来更加整洁和美观。

1、栅格布局的特点

(1)控件按行和列的方式排列，形成一个网格状布局。

(2)可以指定每个控件所占据的行数和列数，实现灵活的布局。

(3)控件可以跨越多个行或列，实现复杂的布局效果。

(4)当窗口大小发生变化时，栅格布局会自动调整控件的位置和大小，确保布局的稳定性。

二、如何创建栅格布局

 1、QGridLayout

与水平、竖直布局类似的，创建栅格布局也需要用到相关的类QGridLayout

(1) 包含头文件

#include <QGridLayout>

(2)创建栅格布局

QGridLayout* pGridLayout = new QGridLayout(this);

三、栅格布局实现登录界面示例

1、界面分析：

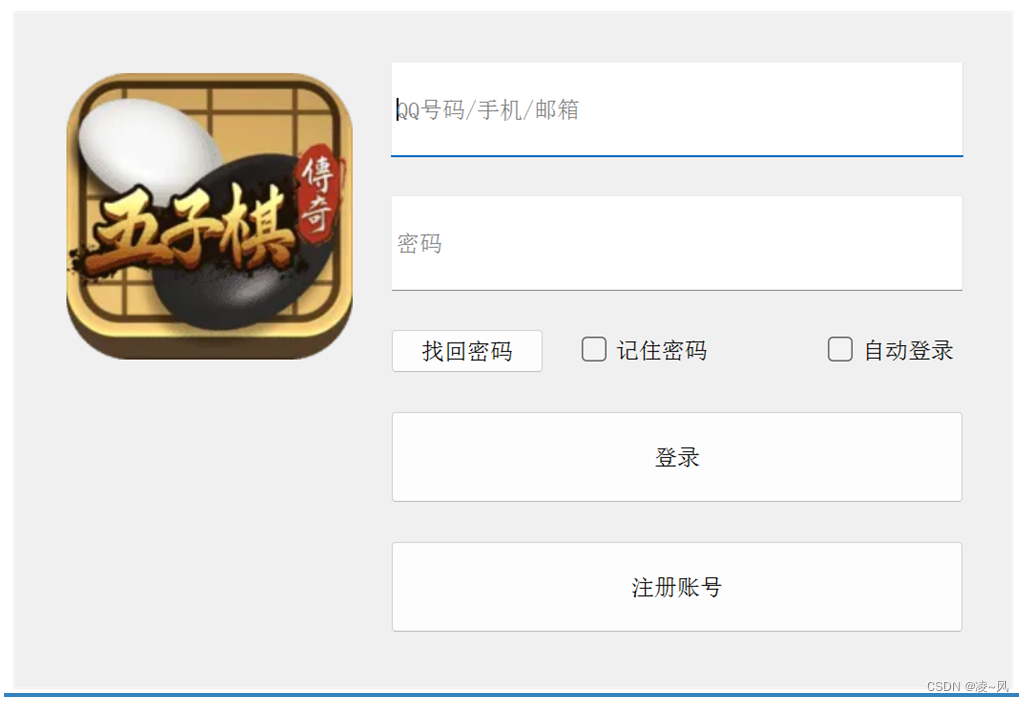

我们最终想要达到这样一个效果：

可以很明显的看出来，这样一个登录窗口就是用了栅格布局的，左边的图片，右边的账号框、密码框、下面的按钮等，都分别占了大小不等的布局空间。

 先画一下大概的草图，看一下每个控件大概需要多少空间：

 2、代码分析：

2.1设置无边框和点击最小最大化设置

1.this->setWindowFlags(Qt::FramelessWindowHint | Qt::WindowMaximizeButtonHint);

我们用了一个方法：setWindowFlags()来设置窗口属性，但是我写的时候发现还有一个类setWindowFlag()，我们对比一下

setWindowFlags(Qt::WindowFlags flags)	用于设置窗口的标志，可以同时设置多个标志。	调用setWindowFlags方法会覆盖之前设置的所有窗口标志，因此需要在调用该方法时同时设置所有需要的标志。
setWindowFlag(Qt::WindowType flag, bool on = true)	用于设置或清除单个窗口标志。	通过传递Qt::WindowType枚举值和一个布尔值来设置或清除指定的窗口标志。 调用setWindowFlag方法只会影响指定的窗口标志，不会影响其他标志。

2.2设置输入框中的占位文本

2、QLineEdit *pUserNameLineEdit = new QLineEdit(this);
   pUserNameLineEdit->setFixedSize(300,50);
   pUserNameLineEdit->setPlaceholderText("QQ号码/手机/邮箱");

setPlaceholderText是QLineEdit类的方法，用于设置输入框中的占位文本。这个文本通常用于提供对用户所需输入内容的提示或说明，当输入框为空且未获得焦点时显示，一旦用户开始输入内容，占位文本会自动消失。

2.3设置输入框中显示的字符模式

 3、QLineEdit* pPasswordLineEdit = new QLineEdit(this);
    pPasswordLineEdit->setFixedSize(300, 50);
    pPasswordLineEdit->setPlaceholderText("密码");
    pPasswordLineEdit->setEchoMode(QLineEdit::Password);

setEchoMode是QLineEdit类的方法，用于设置输入框中显示的字符模式，常用于密码输入框等场景。该段代码设置了密码输入框的字符显示模式为密码模式，即输入的字符会被掩盖显示。

2.4添加各个控件到栅格布局

void addWidget(QWidget *, int row, int column, int rowSpan, int columnSpan, Qt::Alignment = Qt::Alignment());

添加各个控件到栅格布局里面去还是用的addWidget()，但是栅格布局用的addWidget()参数是不一样的。

2.4.1各个参数分析

QWidget *widget	要添加的控件指针，即将要放置在栅格布局中的控件。
int row	控件要放置的起始行索引，即控件将从第几行开始放置。行索引从0开始计数。
int column	控件要放置的起始列索引，即控件将从第几列开始放置。列索引从0开始计数。
int rowSpan	控件要占据的行数，即控件在垂直方向上要跨越的行数。例如，如果rowSpan为2，则控件将占据起始行和下一行的空间。
int columnSpan	控件要占据的列数，即控件在水平方向上要跨越的列数。例如，如果columnSpan为2，则控件将占据起始列和下一列的空间。
Qt::Alignment alignment = Qt::Alignment()	控件在其所在单元格内的对齐方式，默认为Qt::Alignment()，即默认对齐方式。可以通过指定不同的Qt::Alignment枚举值来设置控件在单元格内的对齐方式，例如Qt::AlignCenter表示居中对齐。

说白了几个参数分别就是，起始位置的行号和列号，然后是需要占据和行数和列数，最后是对齐方式 。

2.5设置控件的间隙

5、
    pGridLay->setHorizontalSpacing(20);
    pGridLay->setVerticalSpacing(20);
    pGridLay->setContentsMargins(30,30,30,30);

在代码的最后，需要设置一下控件的水平间隙和垂直间隙，还有整个控件与边界的距离。

三、完整示例代码

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    //设置无边框和点击最小最大化设置
    this->setWindowFlags(Qt::FramelessWindowHint | Qt::WindowMaximizeButtonHint);

    //头像
    QLabel *pImageLabel=new QLabel(this);
    QPixmap pixmap(":/XXX/XXX/XXX/XXX");
    pImageLabel->setFixedSize(150,150);
    pImageLabel->setPixmap(pixmap);
    pImageLabel->setScaledContents(true);//控件内容的自适应

    //用户名
    QLineEdit *pUserNameLineEdit = new QLineEdit(this);
    pUserNameLineEdit->setFixedSize(300,50);
    pUserNameLineEdit->setPlaceholderText("QQ号码/手机/邮箱");

    QLineEdit* pPasswordLineEdit = new QLineEdit(this);
    pPasswordLineEdit->setFixedSize(300, 50);
    pPasswordLineEdit->setPlaceholderText("密码");
    pPasswordLineEdit->setEchoMode(QLineEdit::Password);

    QPushButton* pForgotButton = new QPushButton(this);
    pForgotButton->setText("找回密码");
    pForgotButton->setFixedWidth(80);

    QCheckBox* pRememberCheckBox = new QCheckBox(this);
    pRememberCheckBox->setText("记住密码");

    QCheckBox* pAutoLoginCheckBox = new QCheckBox(this);
    pAutoLoginCheckBox->setText("自动登录");

    QPushButton* pLoginButton = new QPushButton(this);
    pLoginButton->setFixedHeight(48);
    pLoginButton->setText("登录");

    QPushButton* pRegisterButton = new QPushButton(this);
    pRegisterButton->setFixedHeight(48);
    pRegisterButton->setText("注册账号");


    //创建栅格布局放进去
    QGridLayout *pGridLay = new QGridLayout(this);
    //void addWidget(QWidget *, int row, int column, int rowSpan, int columnSpan, Qt::Alignment = Qt::Alignment());
    //先是控件，然后是从第几行第几列开始，然后是占几行，占几列
    pGridLay->addWidget(pImageLabel,0,0,3,1);
    pGridLay->addWidget(pUserNameLineEdit,0,1,1,3);
    pGridLay->addWidget(pPasswordLineEdit,1,1,1,3);
    pGridLay->addWidget(pForgotButton, 2,1,1,1);
    pGridLay->addWidget(pRememberCheckBox, 2,2,1,1, Qt::AlignLeft | Qt::AlignVCenter);
    pGridLay->addWidget(pAutoLoginCheckBox, 2,3,1,1, Qt::AlignRight | Qt::AlignVCenter);
    pGridLay->addWidget(pLoginButton, 3,1,1,3);
    pGridLay->addWidget(pRegisterButton, 4,1,1,3);

    pGridLay->setHorizontalSpacing(20);
    pGridLay->setVerticalSpacing(20);

    pGridLay->setContentsMargins(30,30,30,30);

}

---

以上就是水平、垂直、栅格布局的综合运用。
