LPA2177系列由极高精度的单通道、双通道和四通道放大器组成，具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。 使用1000 pF以上容性负载时输出稳定，无需外部补偿。 电源电压为30 V时，每个放大器的电源电流小于500 μA。 其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出电源电压若干伏，并保证无反相。

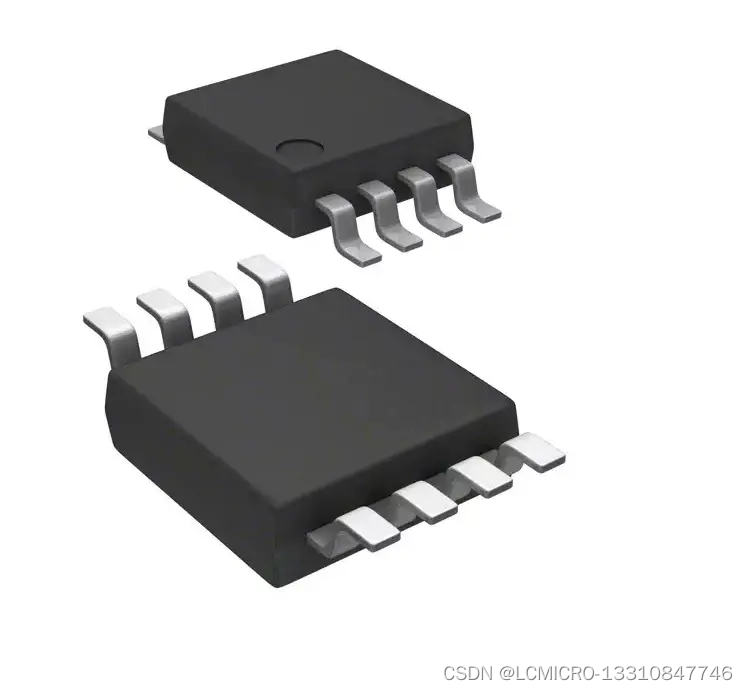

与以前的极低失调电压、高压放大器不同，LPA1177（单通道）和LPA2177（双通道）放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。 LPA4177（四通道）放大器提供TSSOP和14引脚窄体SOIC两种封装。 此外，采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。 MSOP和TSSOP封装产品仅提供卷带和卷盘形式。
在所有采用表面贴装封装的高精度放大器中，LPA2177系列具有最宽的额定温度范围。 所有型号产品的额定工作温度范围均为−40 ℃至+125 ℃，适合要求最严苛的工作环境。
这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。 其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶、RTD、应变电桥和其它传感器信号调理，以及精密滤波器。
特性
• 低失调电压：60 μV（最大值）
• 极低失调电压：0.7 μV/°C（最大值）
• 低输入偏置电流：2 nA（最大值）
• 低噪声：8 nV/√Hz（典型值）
• 共模抑制比(CMRR)、电源抑制比(PSRR)和AVO：> 120 dB（最小值）
• 低电源电流：每个放大器400 μA
• 双电源供电：±2.5 V至±15 V
• 单位增益稳定
• 无反相
• 内部保护电路支持输入高于电源电压
