长芯微推出差分型高精度霍尔电流传感器AC8920，可以替代ACS724 ACS723 MCS1803 MLX91210 MLX91221 NSM2016

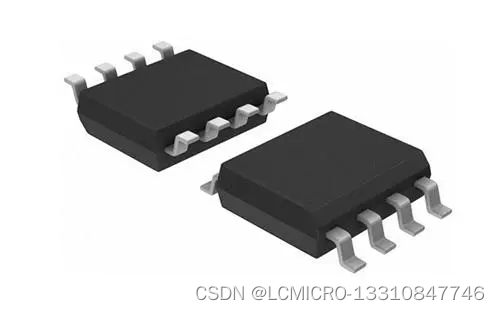

概述 AC8920是一款高性能霍尔效应电流传感器，能够更为有效的测量直流或交流电流，并具有精度高、出色的线性度和温度稳定性，广泛应 用于工业、消费类及通信类设备。 AC8920 内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流流经内部的 0.9mΩ导线，其产生的磁场在 霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号，使得产品易于使用。低阻抗的导线可最大限度减少功率损耗和热散耗，内 部固有绝缘在输入电流路径与二次侧电路之间提供了 424VRMS 的基本工作隔离电压和 3500VRMS 绝缘耐压。线性霍尔电路采用先进的 BiCMOS 制程生产，包含了高灵敏度霍尔传感器组件、霍尔信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输 出模块。在无电流的情况下，静态输出为 50%VCC。 在电源电压 5V 条件下，输出可以在 0.2~4.8V 之间随磁场线性变化，线性度可达 0.1%。AC8920 内部集成的差分共模抑制电路可以让芯片 输出不受外部干扰磁信号影响；集成的动态失调消除电路使 IC 的灵敏度不受外界压力和 IC 封装应力的影响。 AC8920 提供 SOP8 封装，工作温度范围为-40 至+125°C，符合 RoHS 相关规定要求。

特性  提供 0.5VCC 零电流基准输出，提供更加灵活的应用模式  测量范围宽，2.5A, 5A,10A,20A,25A,30A,40A,50A 多种量程可选  隔离耐压高，导线引脚到信号引脚有 3500VRMS 的安全隔离电压  低损耗，导线电阻 0.9mΩ  带宽高，可达 250kHz，阶跃响应时间 1.2μs  常温误差 0.5%，全温度范围内误差±3%  温度稳定性好，采用霍尔信号放大电路和温度补偿电路  差分霍尔结构，抗外部磁干扰能力强  抗机械应力，磁参数不会因为受外界压力而偏移  ESD (HBM) 4000V

应用  电机控制  负载监测系统  开关电源  过流故障保护  其他需要电流检测的应用
