长芯微LDC5621完全替代AD5621，12位、缓冲电压输出DAC

描述

LDC5621是单通道、12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时典型功耗为75 μA，采用小型LFCSP和SC70封装。这些器件内置片内精密输出放大器，能够实现轨到轨输出摆幅。LDC5621采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与SPI、QSPI、MICROWIRE、DSP接口标准兼容。

三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。

此外还具有省电特性，在省电模式下，器件在3 V时的典型功耗降至0.2 μA，并且提供可由软件选择的输出负载。可通过串行接口进入关断模式。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。这些nanoDAC器件将小尺寸封装与低功耗特性相结合，特别适合用来满足电平设置要求，例如在空间受限、对功耗敏感的应用中产生偏置或控制电压。

产品特色 提供6引脚LFCSP和SC70两种封装。低功耗、单电源供电。LDC5621采用2.7 V至5.5 V单电源供电，最大功耗为100 μA，非常适合电池供电的应用。利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。基准电压从电源获得。高速串行接口，时钟速率最高达30 MHz。专为极低功耗应用设计。接口仅在写周期期间上电。关断功能。当关断时，该DAC在3 V下的典型上电复位电流为0.2 μA，具有掉电检测功能。

特性

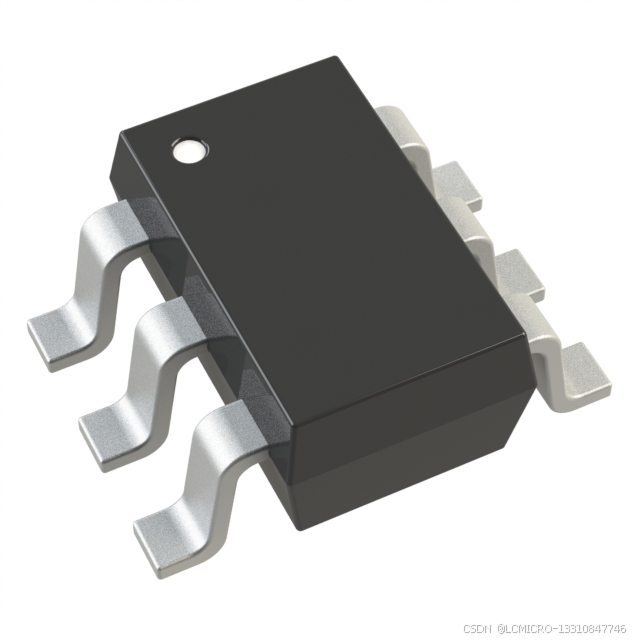

• 6引脚SC70和LFCSP封装
• 微功耗工作：5 V时最大电流100 μA
• 关断模式：0.2 μA（典型值，3 V）
• 电源电压：2.7 V至5.5 V
• 通过设计保证单调性
• 上电复位至0 V，具有掉电检测功能
• 3种关断功能
• 低功耗串行接口，采用施密特触发式输入
• 片内轨到轨输出缓冲放大器

应用
电压电平设置
便携式电池供电仪器
数字增益和偏移调整
可编程电压和电流源
可编程衰减器
