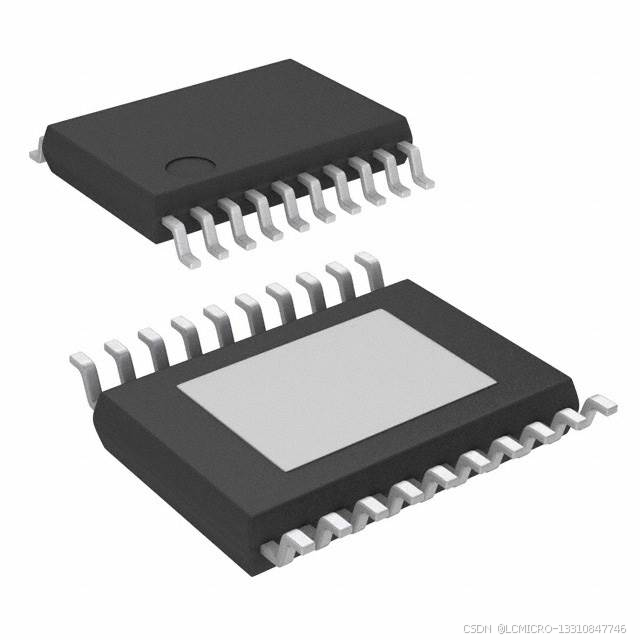

LPS92692Q具有高精度基于峰值电流模式的控制器设计用于支持升压/降压LED驱动器拓扑。这个该设备集成了一个轨对轨电流放大器测量LED电流和扩频频率调制技术，以提高EMI性能。这款高性能LED控制器可以使用以下任一方式独立调制LED电流模拟或PWM调光技术。线性模拟获得了超过15:1范围的调光响应通过改变高阻抗两端的电压模拟调整（IADJ）输入。LED PWM调光电流是通过直接调节DIM/PWM输入引脚具有所需的占空比或启用内部PWM发生器电路。这个PWM发生器将直流电压转换为DIM/PWM引脚对应的占空比将其与内部三角波发生器进行比较。可选的PDRV栅极驱动器输出可用于驱动外部P沟道串联MOSFET。通过电流连续检查LED状态监视器（IMON）输出。这些设备还包括漏极开路故障指示灯输出，指示LED过电流、输出过压和输出欠压条件。
特性
•宽输入电压：4.5 V至65 V
•在-40°C至150°C的结温范围内，LED电流精度优于±4%
•扩频频率调制，改善电磁干扰
•带电流监测器输出和漏极开路故障标志指示器的综合故障保护电路
•用于独立调光操作的内部模拟电压到PWM占空比发生器
•兼容直接PWM输入，调光范围超过1000:1
•模拟LED电流调节输入（IADJ），对比度超过15:1
•集成P通道驱动器，实现串联FET调光和LED保护
•LPS92692Q：汽车Q100 1级合格
应用
•LPS92692Q：汽车外部照明应用
•驾驶员监控系统（DMS）
•LED普通照明应用
•出口标志和应急照明
