二、交换机基本配置--交换表的自学习功能

交换机交换表的自学习功能

实验目的：
（制作不易 请多多关注！感谢大家的支持）
（1）理解二层交换机交换表的自学习功能

实验器材：
二层交换机及PC机，双绞线。

实验内容：

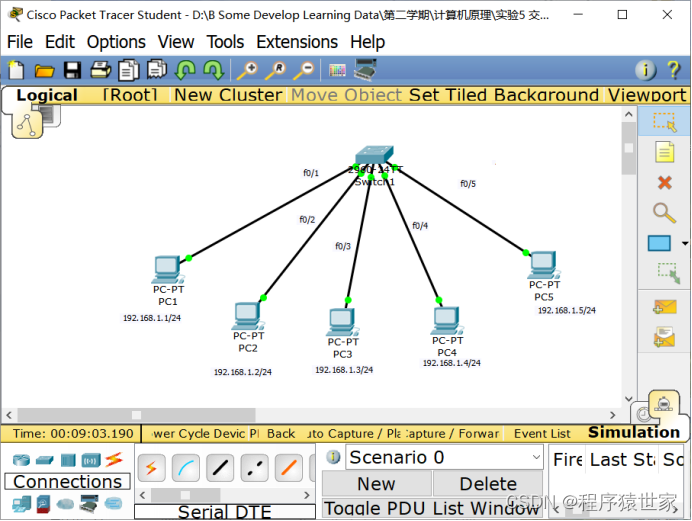

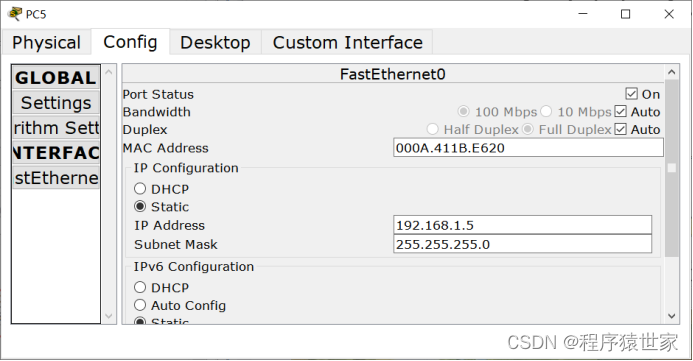

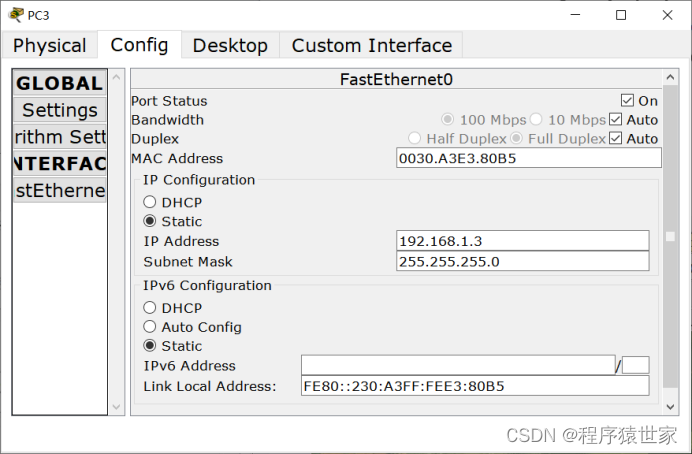

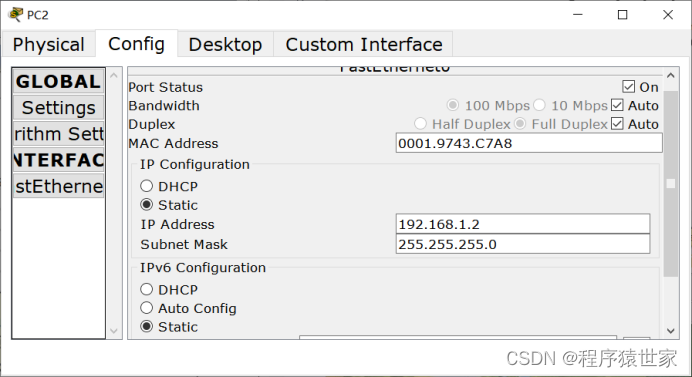

设计实验，利用PC机之间的通信，观察交换机交换表的变化，理解其自学习功能。

实验步骤：

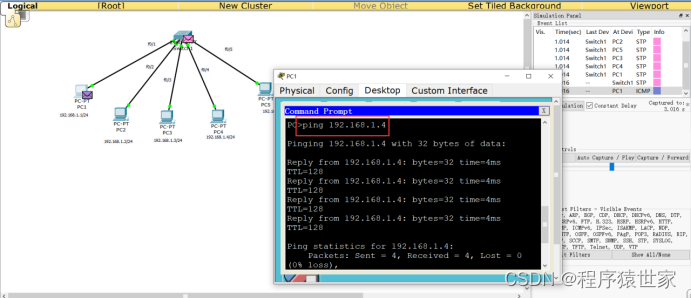

1、执行ping命令，观察分组。

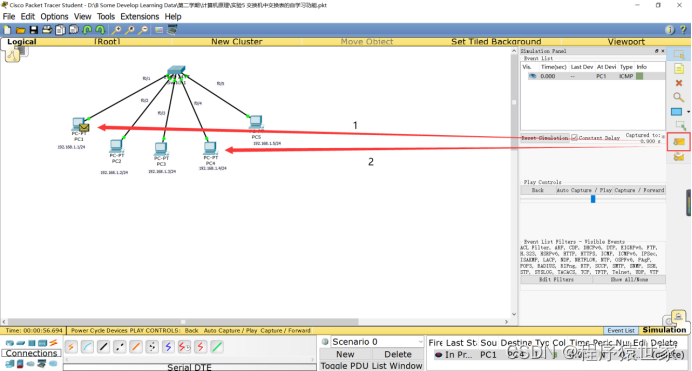

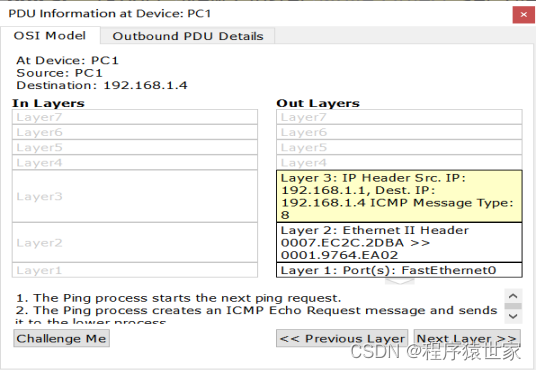

    在模拟模式下，只过滤ARP和ICMP协议，从PC1pingPC4，如图5-2所示。单击PC0处的ARP分组，该分组被封装为以太网广播帧（目的MAC地址为全1），这里不考虑ARP的原理，仅观察ARP分组里的源和目的MAC地址，如图所示。

由于分组还没到达交换机，所以，此时交换机的交换表是空的，可以查看交换机的交换表验证。

2、在交换机中添加交换表记录。

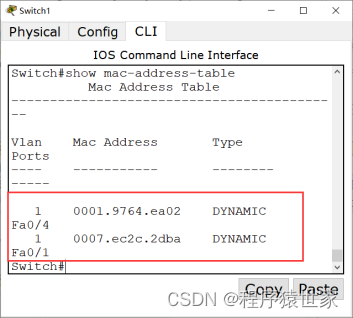

ARP分组到达交换机，此时查看交换机的交换表，如图5-4所示

可以看到，PC1的MAC地址已经被交换机自动学习到了。

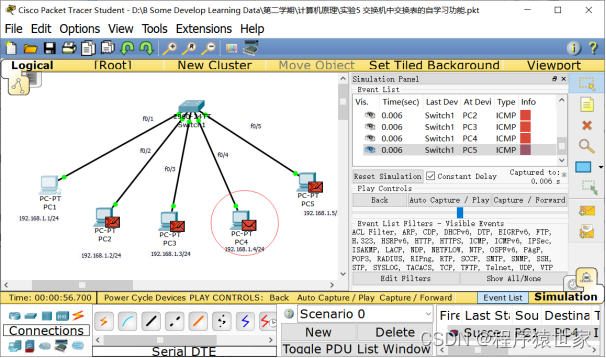

3、ARP分组被交换机广播出去，如图5-5所示。

但需要注意，此广播属于ARP广播（目的MAC地址为全1），而非交换机找不到转发表中的记录所进行的广播。

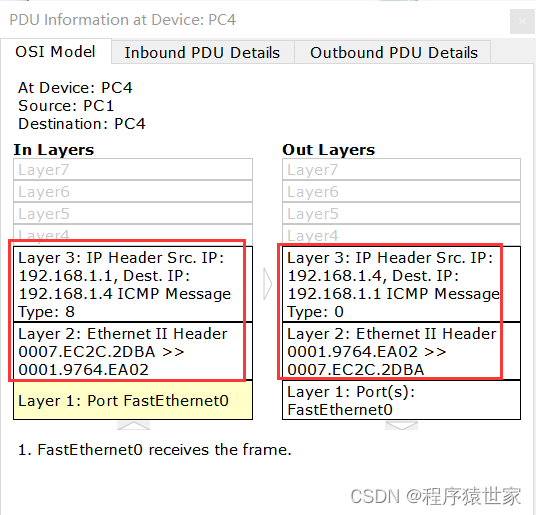

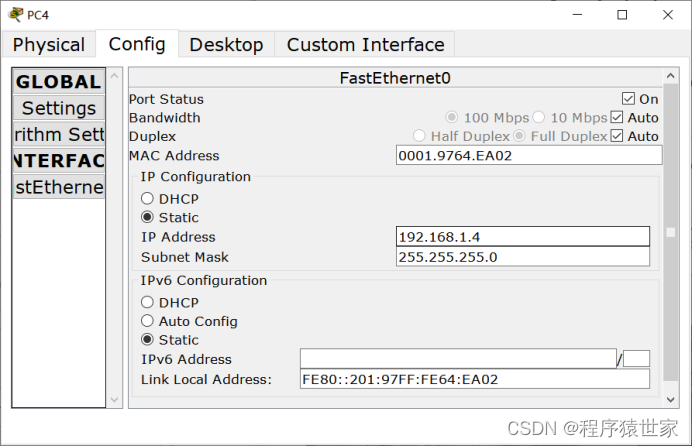

4、单击PC4上的ARP的应答分组，如图5-6所示，观察PC4的MAC地址（0090.0C61.B026）。

5、交换机转发分组

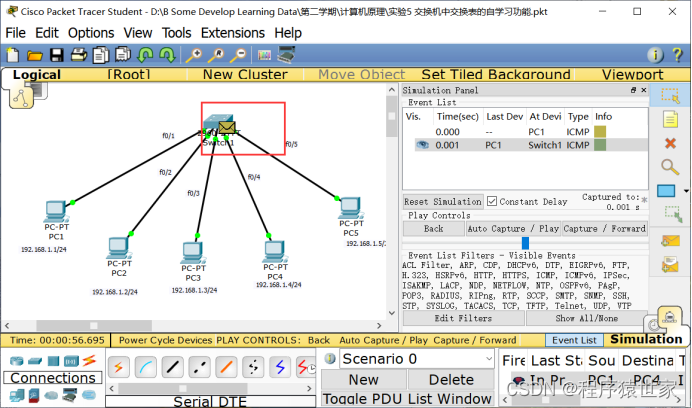

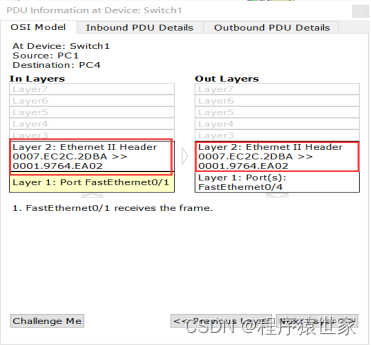

ARP分组返回交换机，如图5-7所示，此时，按照自学习方法，PC4的MAC地址将被记录到交换表中。

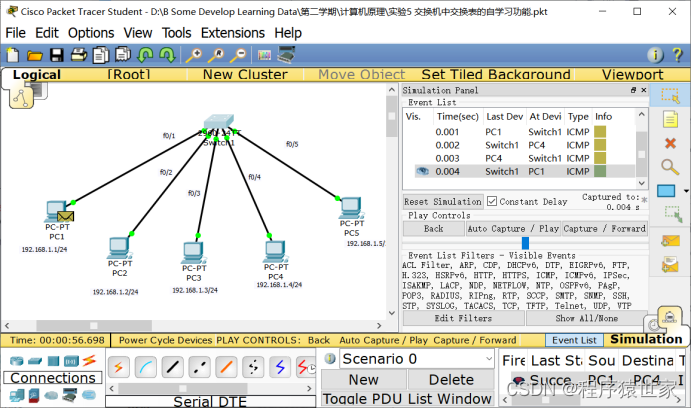

6、观察交换机的转发。

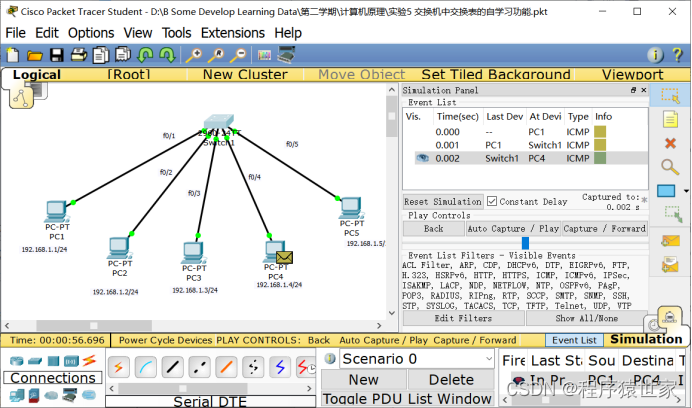

如图5-8所示，可以看到，交换机直接将该分组有Fa0/1转发出去，而不是向其它端口广播，这正是依据交换表转发的结果。

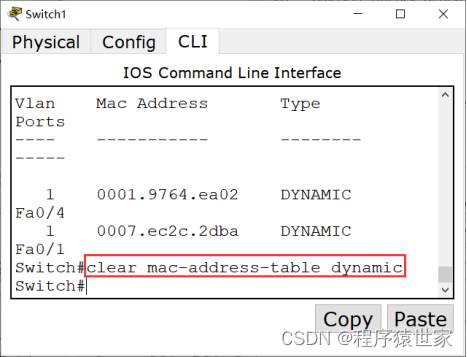

7、 清空交换机的MAC地址表

（命令：clear mac-address-table dynamic），再次由PC1pingPC4.此时由于PC1的ARP缓存中保存有PC3的MAC地址，因此PC1封装的MAC地址为PC4的MAC地址，当到达交换机时，由于交换机地址表中没有该目的地址的记录，所以按照自学习算法将向所有的其它端口转发。
清空交换机的MAC地址表

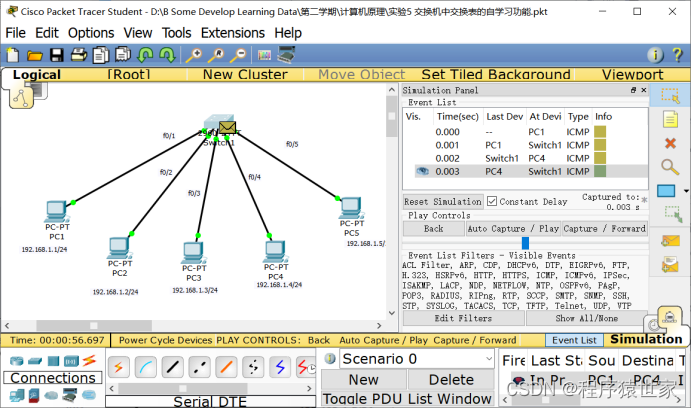

PC1pingPC4：

实验结果（附数据和图表）：

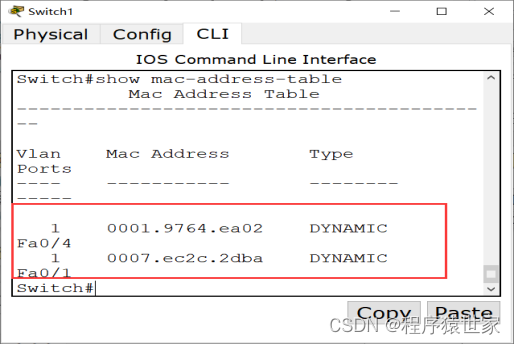

1、ARP分组到达交换机，此时查看交换机的交换表

2、单击PC4上的ARP的应答分组，如图所示，观察PC4的MAC地址（0090.0C61.B026）

3、清空交换机的MAC地址表

4、PC1pingPC4：

实验结果分析及结论：

交换机可以即插即用，不需要人工配置交换表，交换表的建立是通过交换机自学习得到的。其主要思路为主机A封装的赖从交换机的某个端口进入，当然，也可以从该端口到达主机A,这样，当交换机在收到一个侦时，可以将帧中的源MAC地址和对应的进入端口号记录到交换表中，作为交换表中的一个转发项目。若交换表中没有目的MAC地址的记录，则通过广播方式去寻找，即向除该进入端口外的所有其他端口转发。

实验心得体会和建议：

1.交换机的学习功能，是指交换机对MAC地址表的更新具有自主学习新的MAC地址，并建立相对应的MAC地址表的功能
2.详细点讲如下：一个交换机，开机后，首先地址表中除了静态绑定的以外，MAC地址表中是空的。当交换机开始工作后，收到一个MAC地址表中不存在的MAC数据帧，那它将不知道该如何转发，从哪个端口转发出去，所以就会有一个ARP的过程，通过ARP后交换机能找到该数据从哪个端口转发出去
3.相关命令如下所示:Switch#clear mac-address-table dynamic//清空交换机交换表
