本文探讨了数逻实验中七段数码管的逻辑等式与动态扫描显示原理。通过分析，解释了如何利用人眼视觉残留实现数码管的时分复用显示，并介绍了如何通过分时扫描控制四个数码管显示相同数字。同时，提到了在后续实验中将如何通过控制信号实现显示不同数字，并详细解析了四选一扩展MUX在选择显示数字过程中的作用。
（这篇文章不是为了科普，而是为了记住我在复习数逻实验时的一些以前没有的发现或者猜想。作为一位小白，里面难免会有错误和不成熟的想法。）
通过复杂的逻辑分析和卡诺图化简，不难得出七段数码管每个管的逻辑等式。

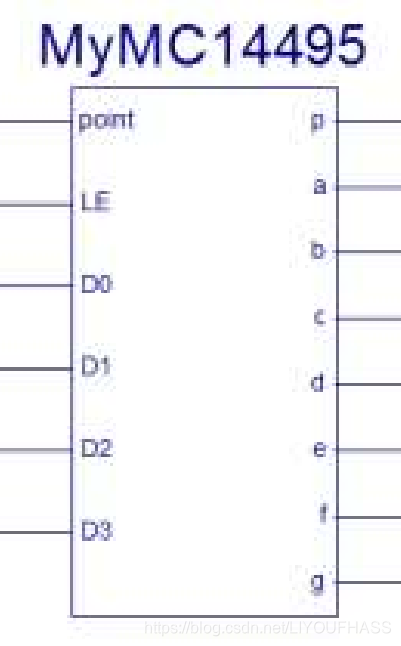

输入D0——D3控制表达的数，4位，可以表示0~F（16进制），point控制小数点，LE控制使能。

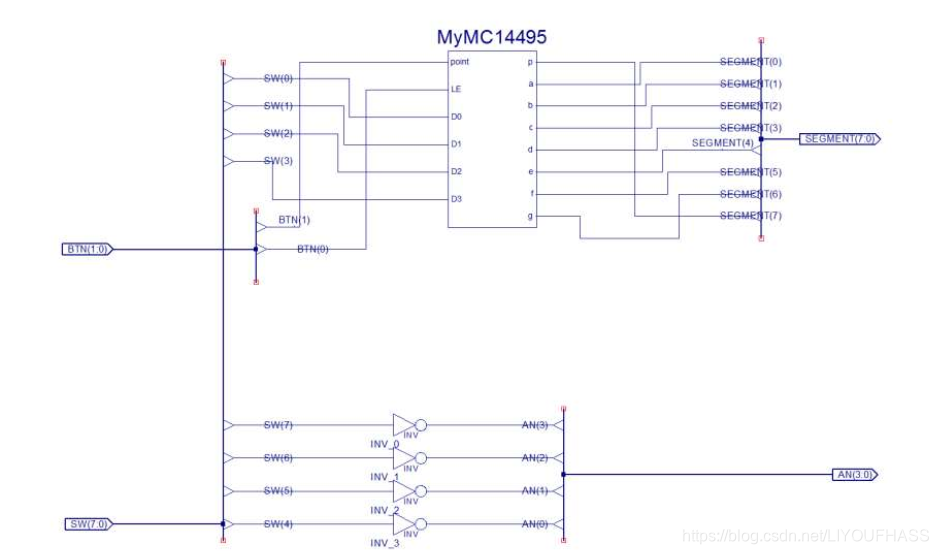

整个逻辑图如上图所示，通过AN0~AN3控制四个七段数码管的亮灭，MyMC14495负责将输入的二进制数转化为可以显示在数码管上的信号。

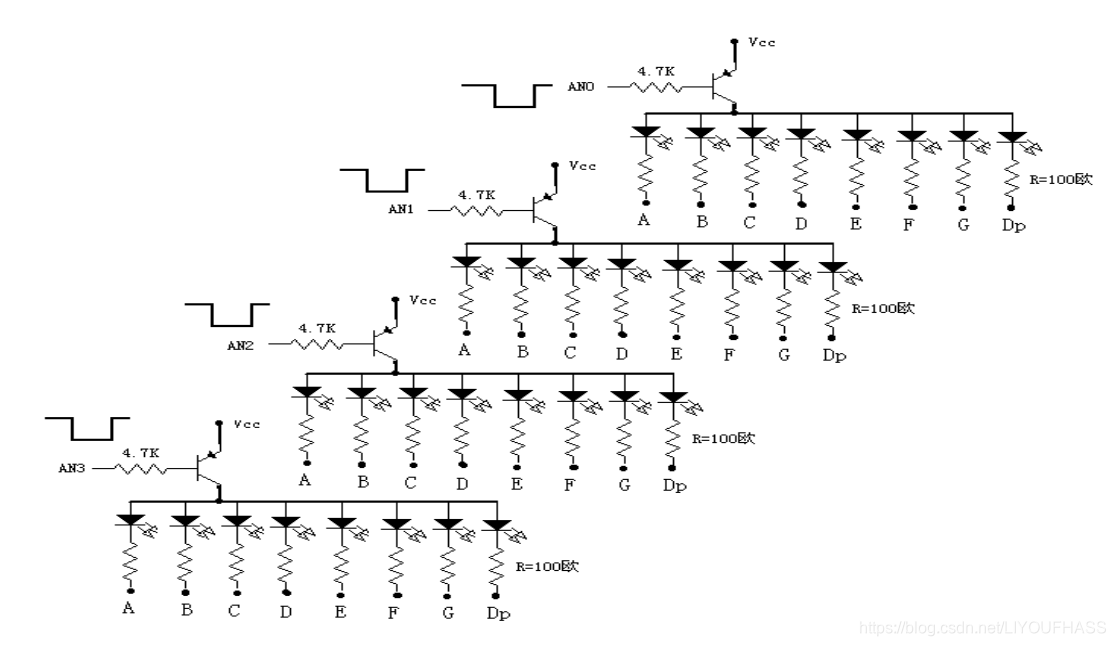

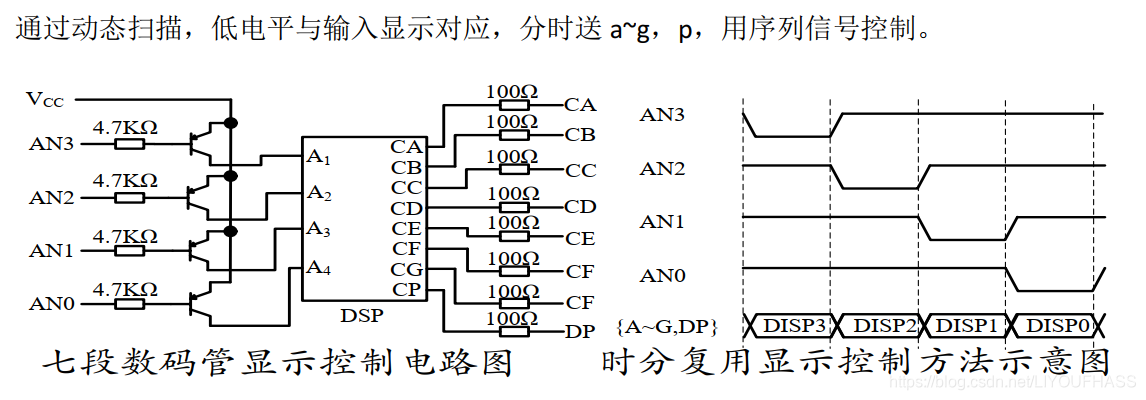

这里有点特别的地方。动态扫描显示，也叫时分复用显示，利用人眼视觉残留，一个7段码译码电路分时为每个7段码提供译码。
肉眼观察，只是感
