作业1.1 关于传输图片的流量分析

一、内容

手机和pc连接同一个子网（热点），传输文件的流量分析。（本次以传输图片作为复现wp)

二、准备工具

wireshark、winhex    (未下载可搜其官网 ）、在qq进行。

三、过程

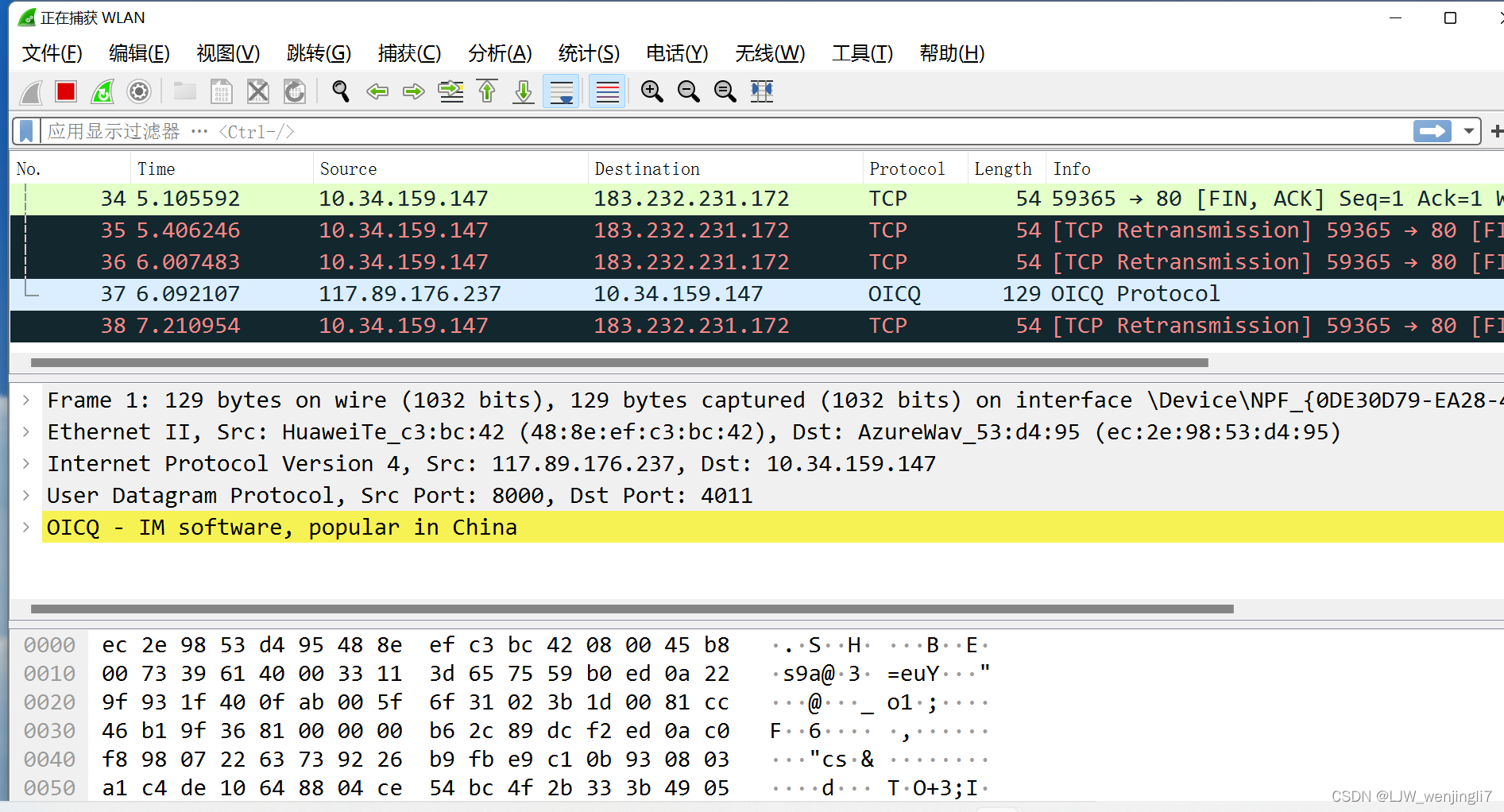

3.1 手机电脑连上同一个WiFi，打开wireshark,选择WLAN（无线网络），正在不断捕获这个子网的数据

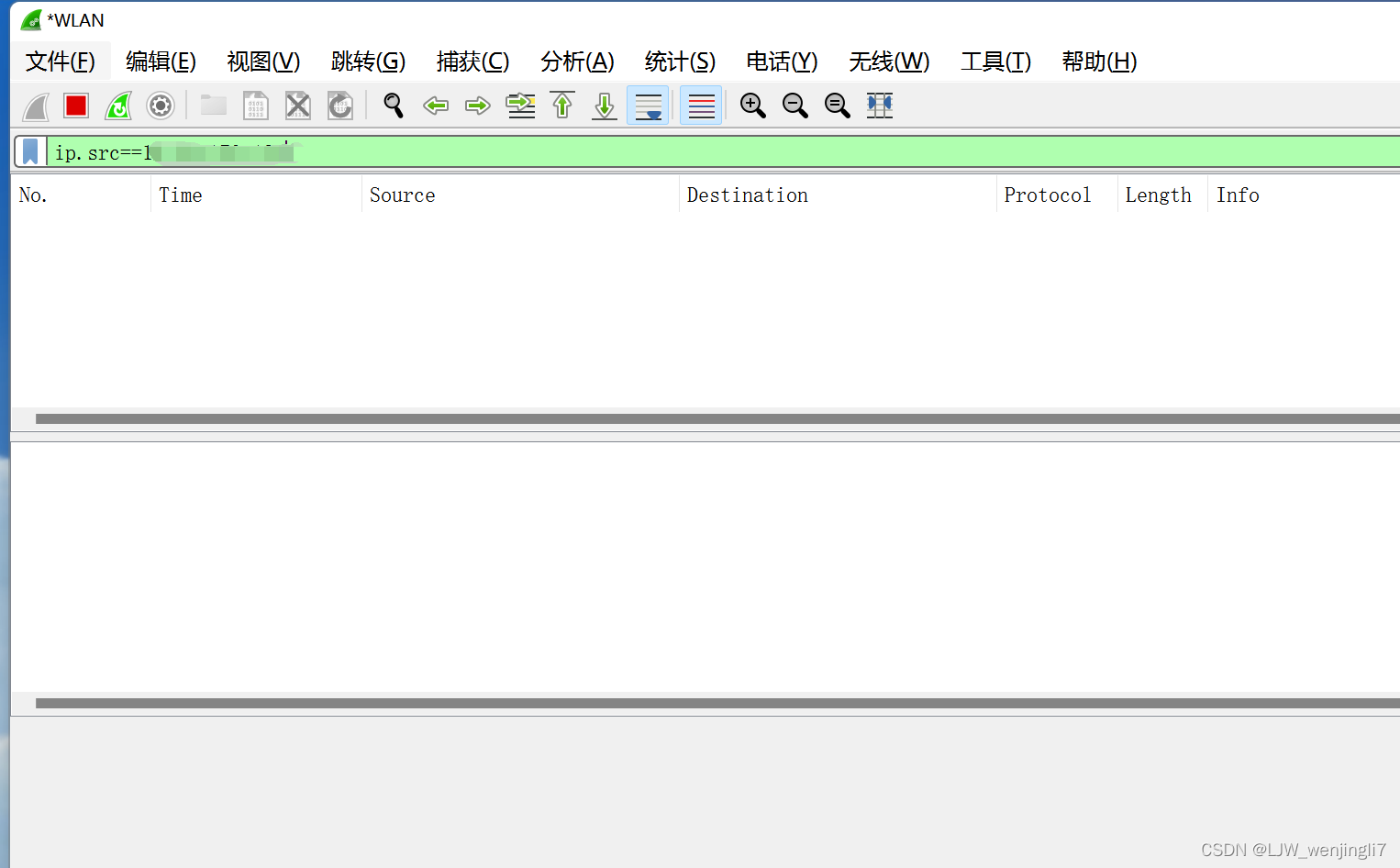

3.2 想要看手机和pc之间的数据传输，需要过滤，过滤公式：，ip.src==（手机ip），下一步，因为此时没有数据传送，当前无捕获。

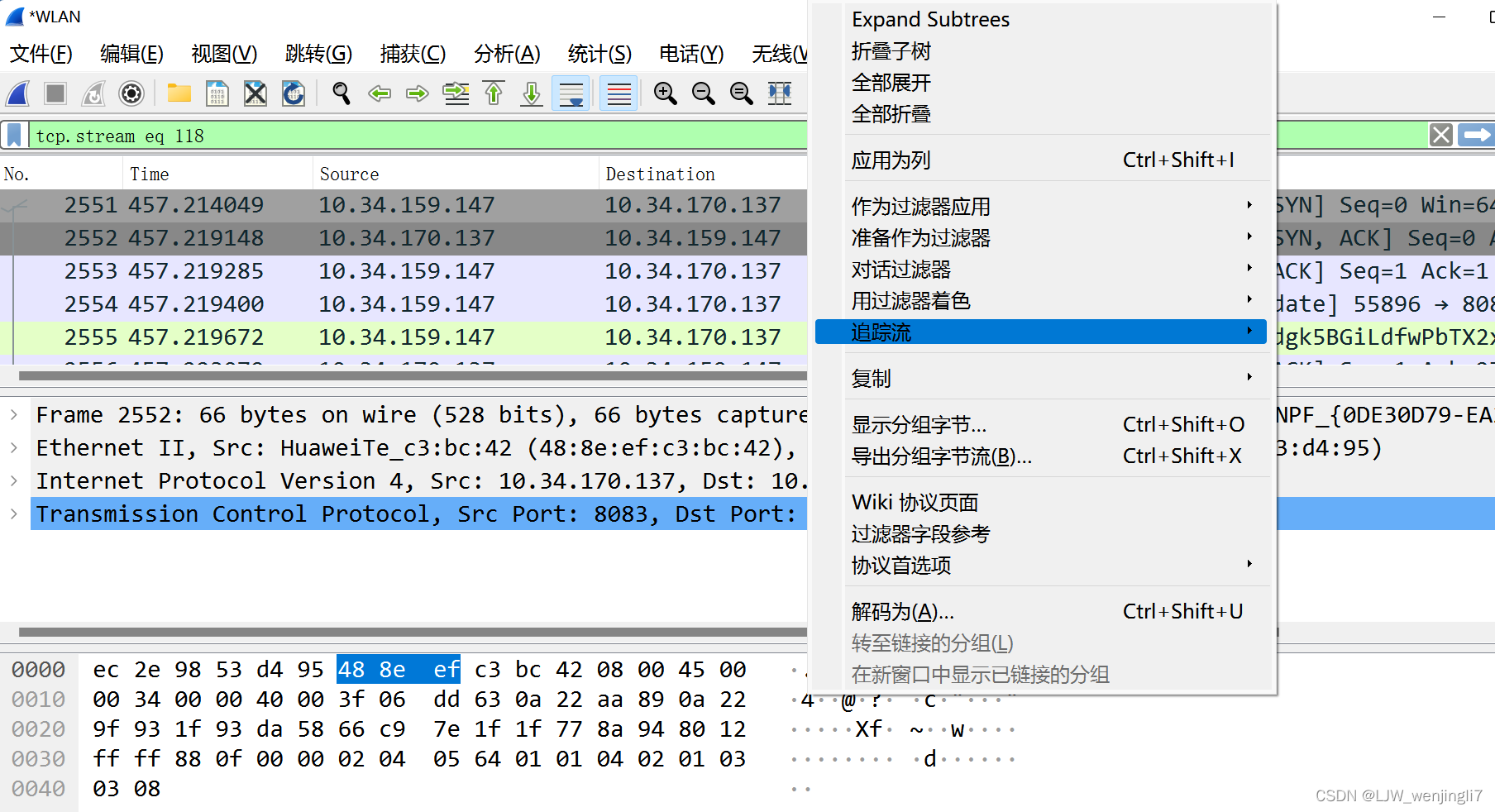

3.3 当用户端（手机）发布数据（图片）时，开始传输数据，待数据传输完成，再停止（如停止太早则可能传输后恢复不完整），选中数据进行追踪。



*选择TPC协议。（未截图）可以保障数据完备 。

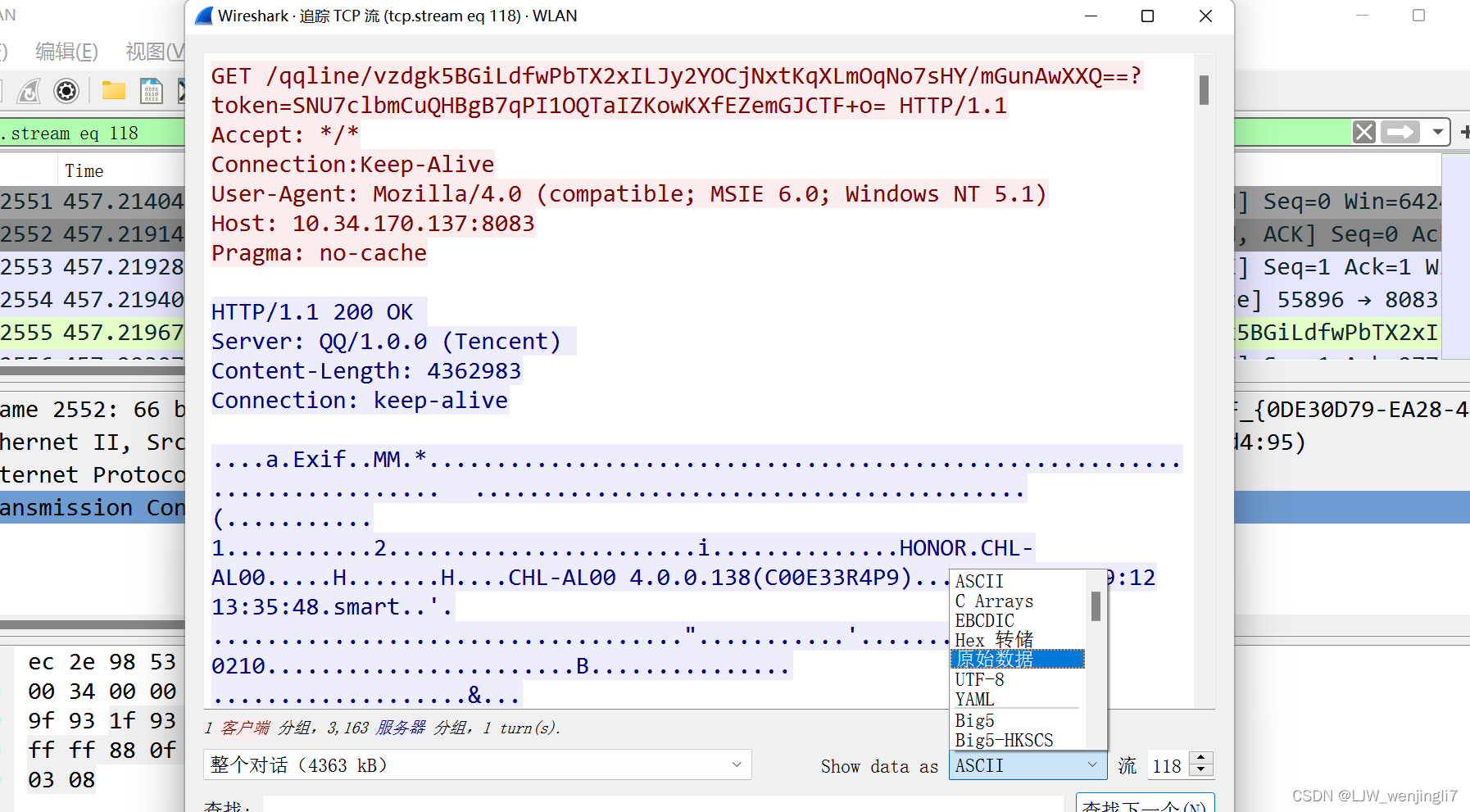

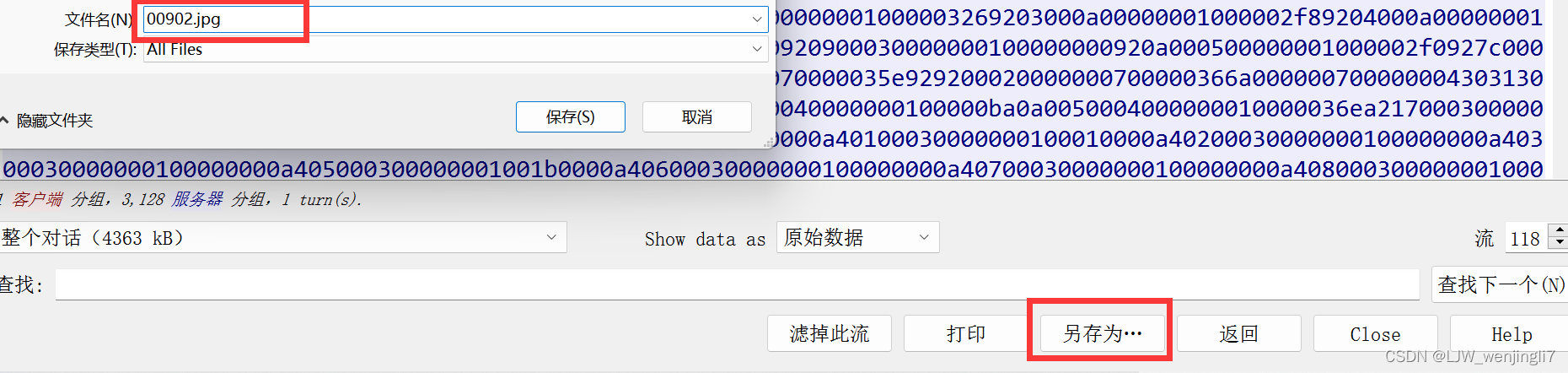

 3.4 经分析得到的一般为ASCII码制，但我们需选中捕获原始（data)数据，再另存此数据流（本图片）为jpg格式。



 为方便查看，放在桌面,点开但无法查看。

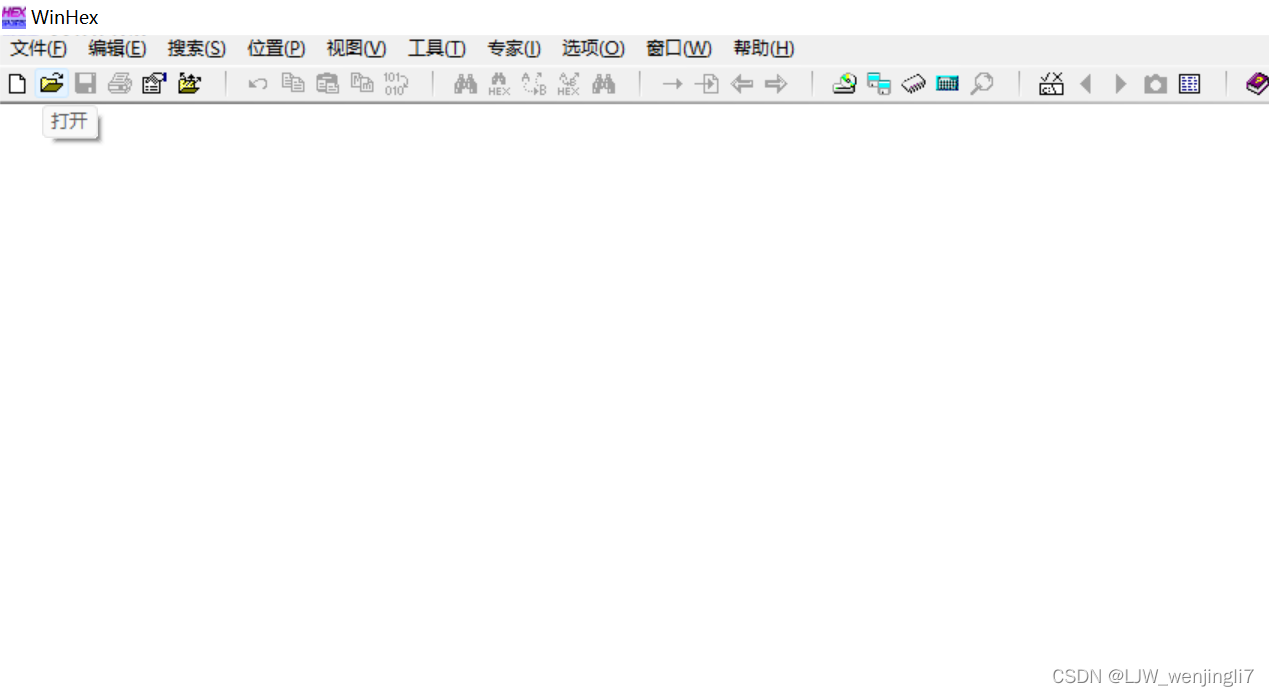

3.5 打开winhex，打开刚刚的图片文件

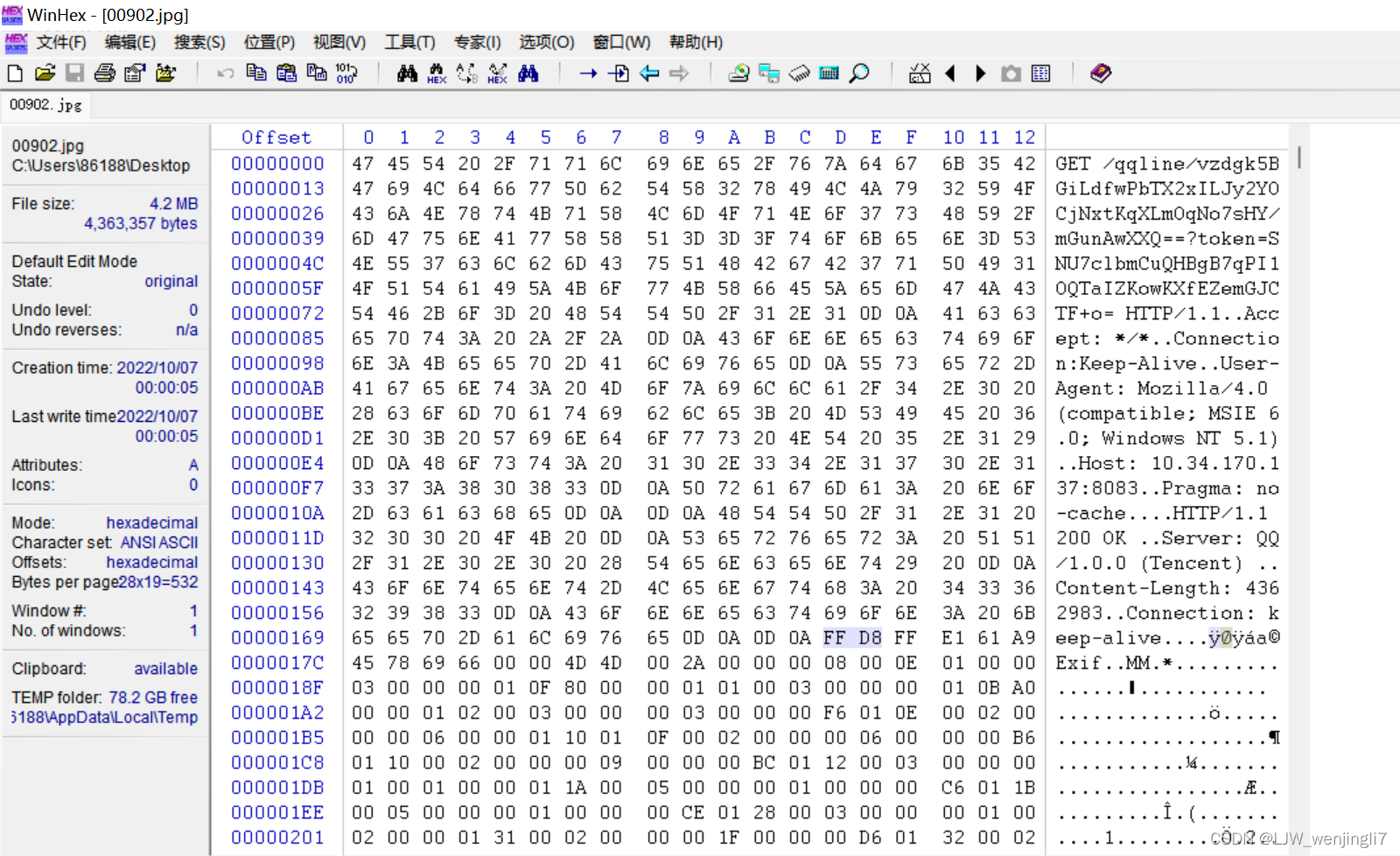

 打开后，在一大串十六进制码里找到刚刚我们的jpg文件头(在十六进制中表现为FF8D），删除(delete)此前的所有数据，显示出jpg。

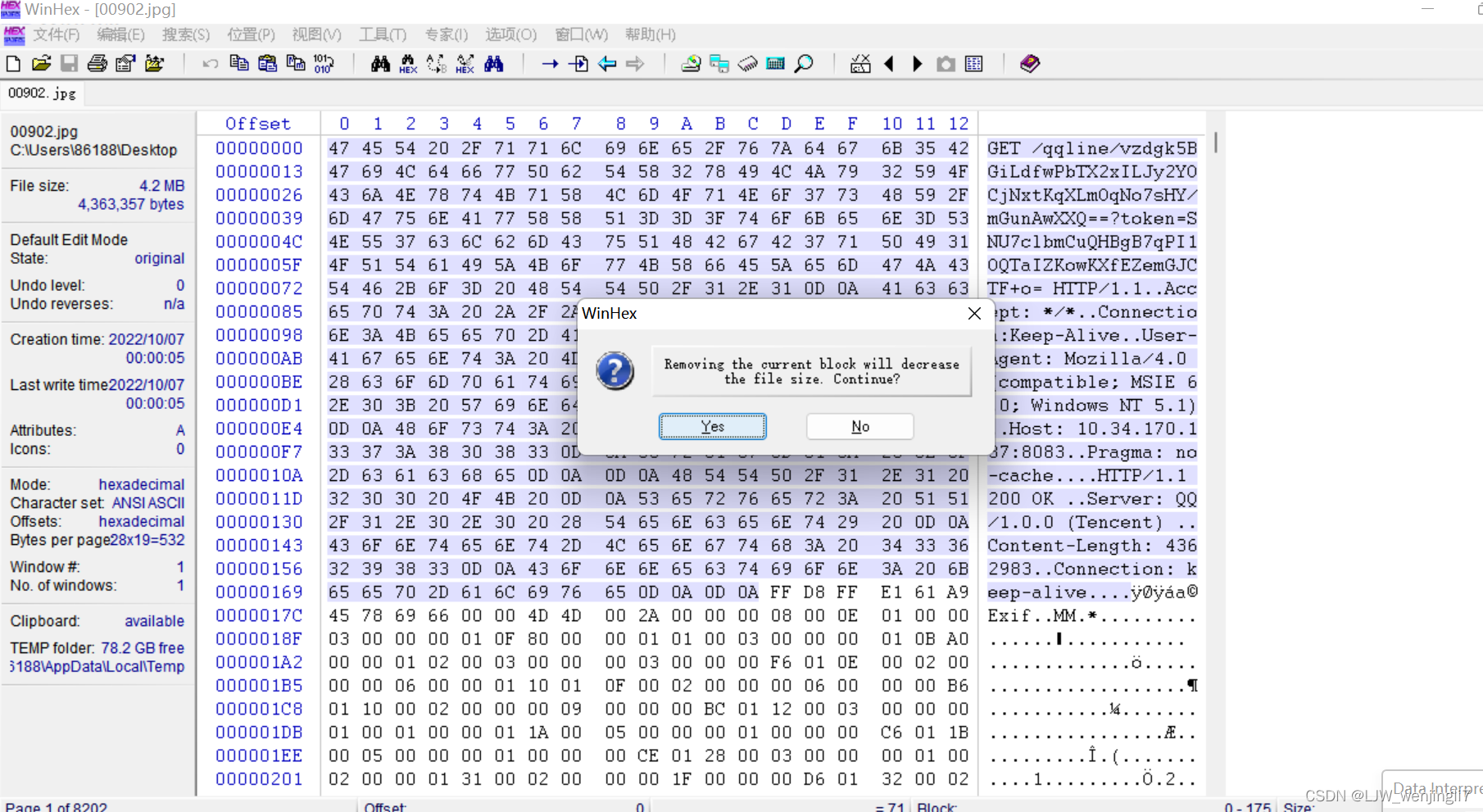

 delete

删除完成后，点击保存 ，回到在桌面查看，已经恢复图片，点开查看

 完成。

四、小结

1、了解wireshark的数据流追踪；

2、熟悉winhex的文件恢复过程；

3、注意公共网络的信息安全（敢发也要承受别人可以复现的风险）。
