IMS放音

基本概念

IMS放音主要是指IMS网元或节点给UE播放的一段RTP媒体流音频，达到提醒UE业务状态或进度的目的。

类型	发生条件	发生网元
回铃音	被叫振铃后	主叫侧UE播放
失败通知音	呼叫异常的提示音	AS控制MRF进行放音
业务提示音	提示UE的业务状态	AS控制MRF进行放音

• 失败通知音和业务提示音都是在被叫摘机前播放的，都属于RTP 媒体流。由于比正常通话产生的媒体流时间早，又称早期媒体流（P-Early-Media）。早期媒体流（RFC 5009）通常在180中携带。
  • sendrecv：支持双向媒体流。
  • sendonly：只支持发送媒体流。
  • recvonly：只支持接收媒体流。
  • inactive：媒体通道无效。
  • gated：媒体流需经过网关。
  • supported：支持P-Early-Media消息头。

MRF网元

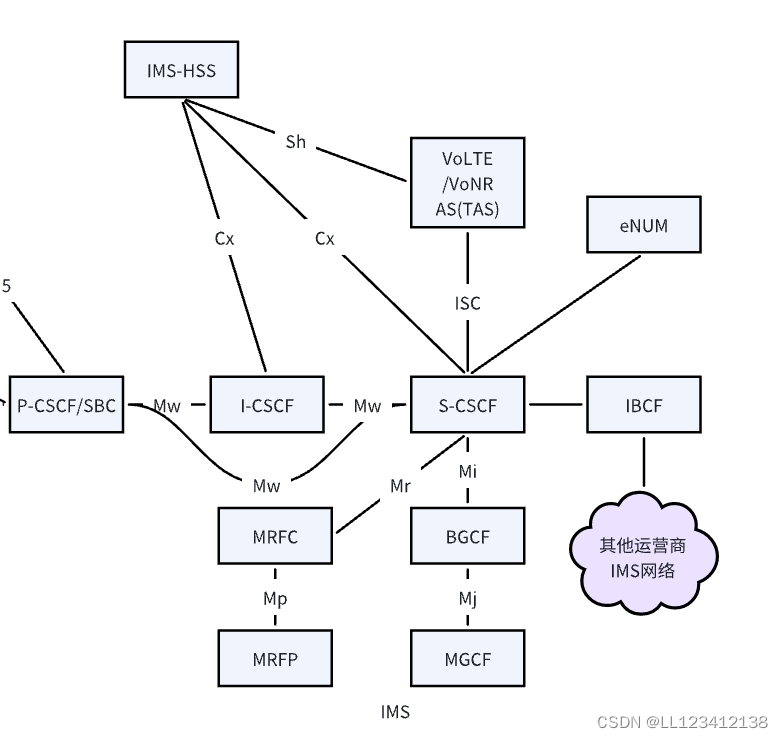

MRF包含MRFC（Multimedia Resource Function Controller）和MRFP（Multimedia Resource Function Processor）两个模块。MRFC负责控制MRFP进行放音，而MRFP负责存放具体的多媒体放音资源。两者通过Mp接口（H.248）进行交互。而AS使用Mr`接口（SIP消息）和MRFC进行交互。【MRFC可以和mmtel合设到一起】

• MRFC
  • 控制MRFP中的媒体流资源
  • 解析来自as和s-cscf的信息，并根据信息控制MRFP
  • 生成话单
• MRFP
  • 控制Mb参考点的承载
  • 为MRFC提供资源
  • 混合传入的媒体流
  • 储存媒体流资源（多媒体音频）
  • 处理媒体流进程（音频转码，媒体分析）
  • 流控制

MRF放音方式一：NETANN（RFC4240）

在INVITE的Request-URI中增加音视频播放参数，通过play指示音视频播放文件地址

MRF放音方式二：INVITE+INFO

• 在INVITE的SDP中完成媒体流的协商，打通MRF和UE的媒体面路由
• 再发送携带MSML脚本的INFO指示MRF放音（Request-URI中携带MRF地址）
