本文介绍如何在LaTeX中使用subfigure包来并排显示多个子图，通过具体的代码示例展示了如何为每个子图指定标题，并将三个产品（微波炉、吹风机、奶嘴）的月销售曲线进行并排比较。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

引入宏包：\usepackage{subfigure}

\begin{figure}[htbp]
    \centering
    \subfigure[microwave]{
        \includegraphics[width=0.31\textwidth]{pic/salepermonth_mic.png}
    }
    \subfigure[hair dryer]{
        \includegraphics[width=0.31\textwidth]{pic/salepermonth_hair.png}
    }
    \subfigure[pacifier]{
        \includegraphics[width=0.31\textwidth]{pic/salepermonth_pac.png}
    }
    \caption{Monthly sales curve for the top three products}
    \label{fig:fig_micPerMon}
\end{figure}

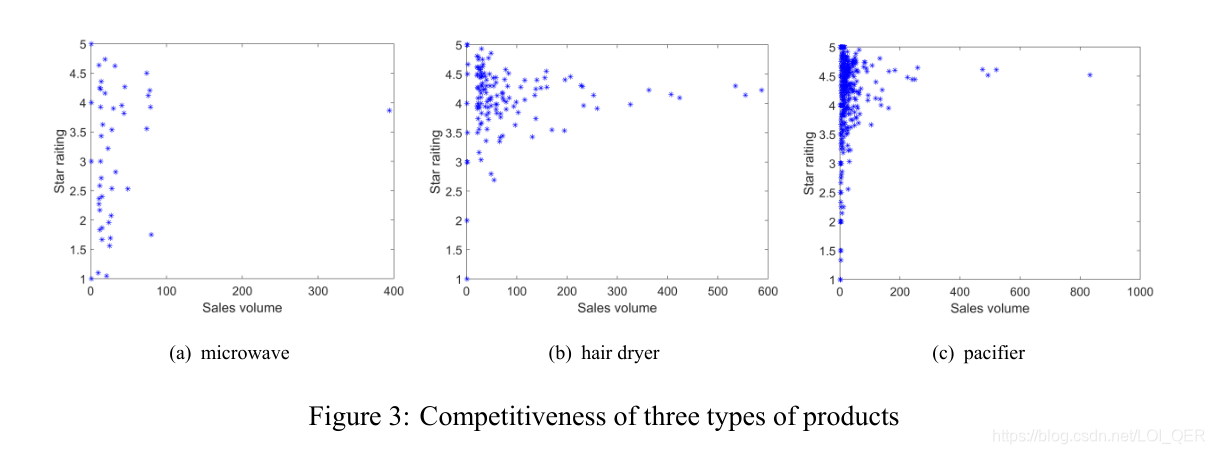

效果：
在这里插入图片描述
