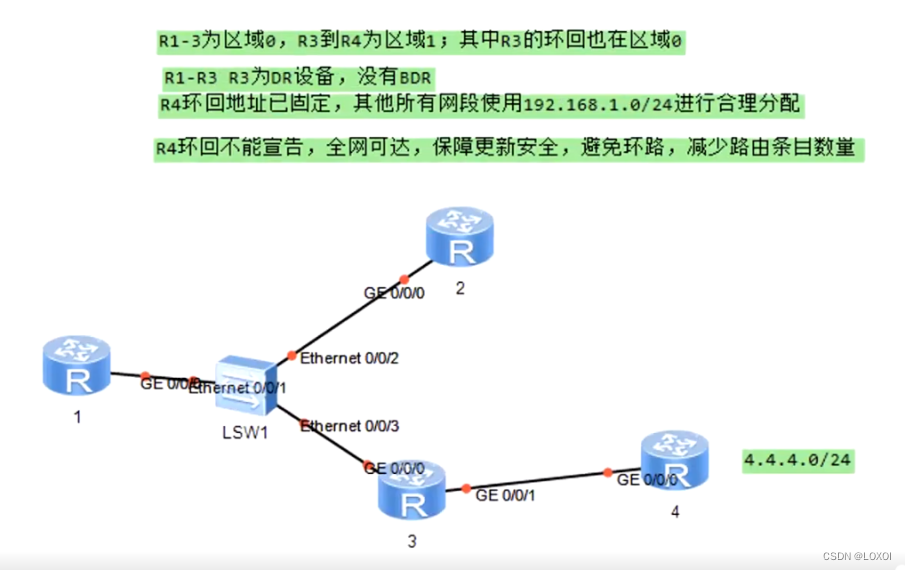

OSPF拓扑实验一

在这里插入图片描述

实验步骤

1.IP的划分

将IP地址基于192.168.1.0/24进行IP的划分,需要分为区域0和区域1,所以将192.168.1.0/24划分为192.168.1.0/25 192.168.1.128/25用于区域0和区域1的IP配置

区域0的IP

将192.168.1.0/25划分为:
192.168.1.0/27——骨干链路
192.168.1.32/27——R1
192.168.1.64/27——R2
192.168.1.96/27——R3

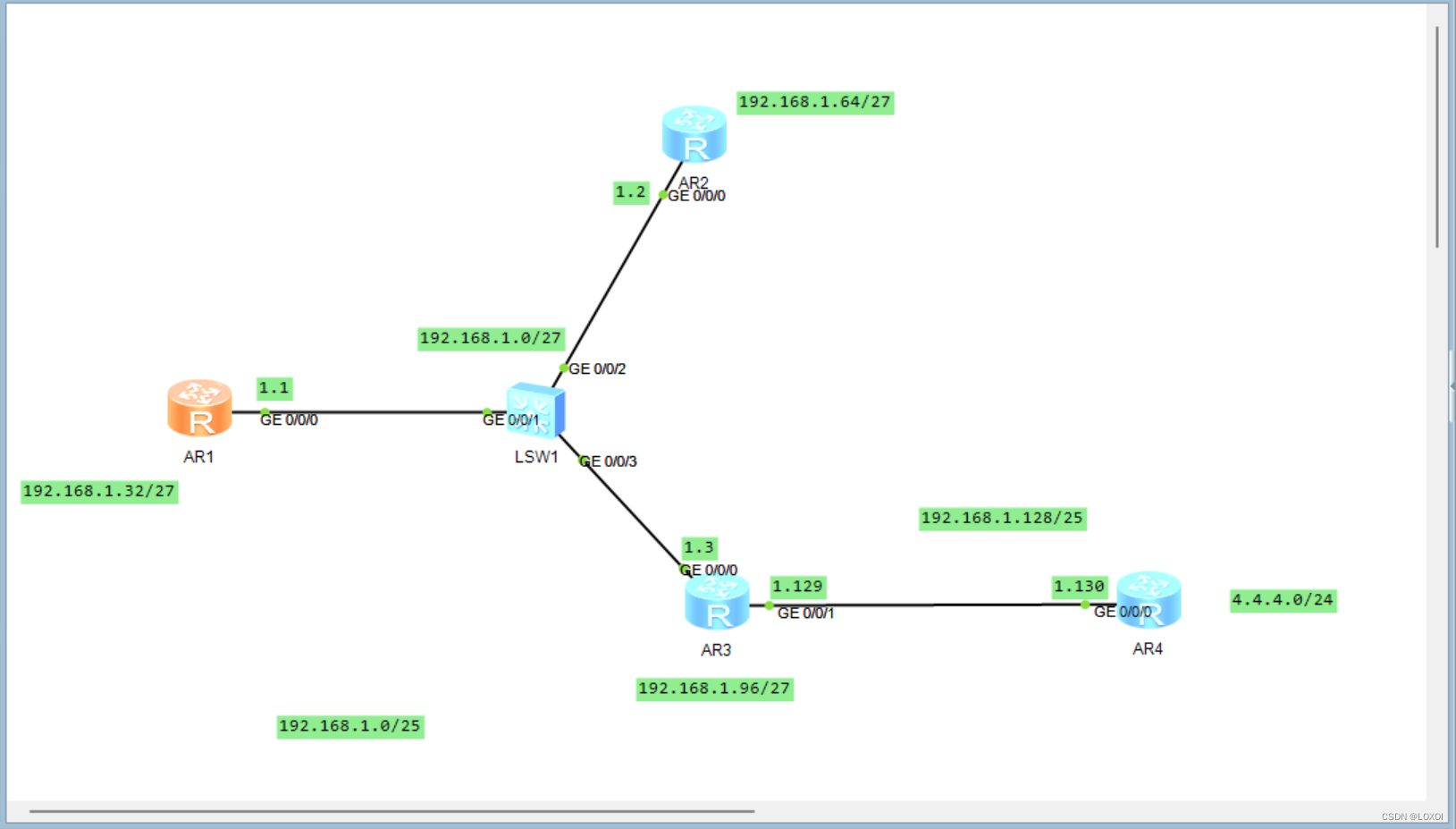

通过进入R3的GE0/0/1接口将区域0的IP汇总为192.168.1.0/25
在这里插入图片描述

在这里插入图片描述

2.OSPF的配置

命令

R1,R2的配置

[R1]ospf 1 router-id 1.1.1.1 创建ospf 进程为1 RID为 1.1.1.1
[R1-ospf-1]area 0 定义进入0区域
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

R3的配置

[R3]ospf 1 router-id 3.3.3.3 创建ospf 进程为1 RID为 3.3.3.3
[R3-ospf-1]area 0 定义进入0区域
[R3-ospf-1-area-0.0.0.0]network 192.168.1.97 0.0.0.0 精确匹配192.168.1.97
[R3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0 精确匹配192.168.1.3
[R3-ospf-1]area 1 定义进入1区域
[R3-ospf-1-area-0.0.0.1]network 192.168.1.129 0.0.0.0

R4的配置

[R4]ospf 1 router-id 4.4.4.4 创建ospf 进程为1 RID为 4.4.4.4
[R4-ospf-1]area 1 定义进入1区域
[R4-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

对R1-R4分别配置完成后,通过检查R3的邻居表检查

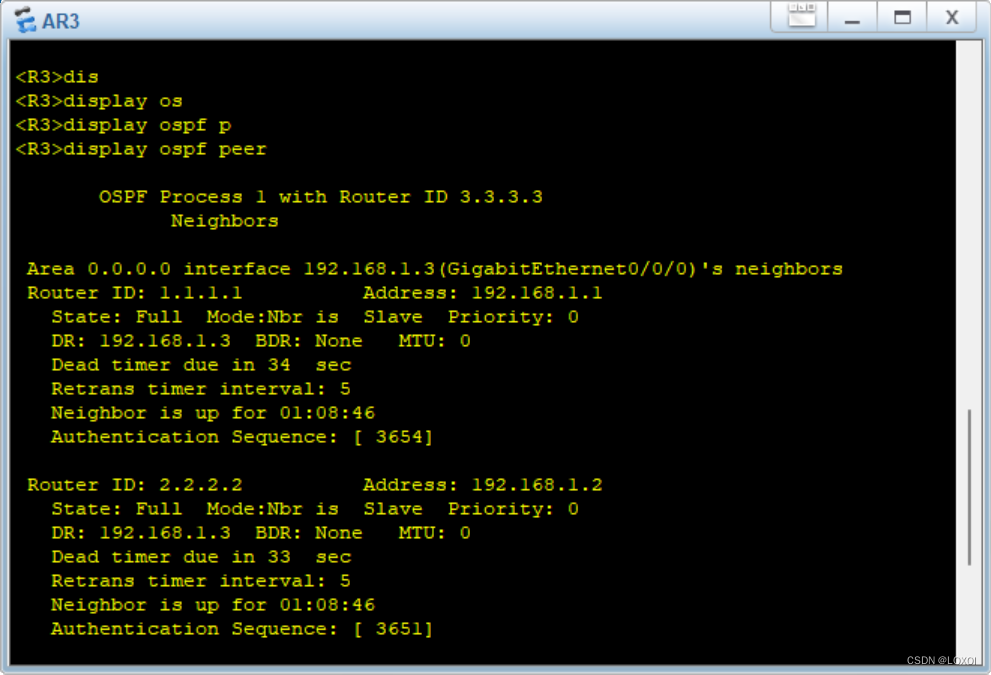

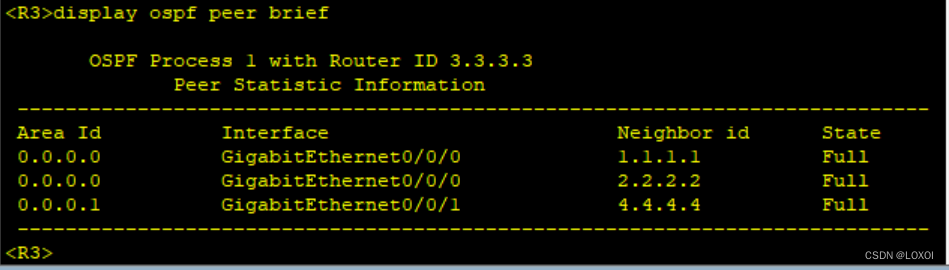

R3的邻居表

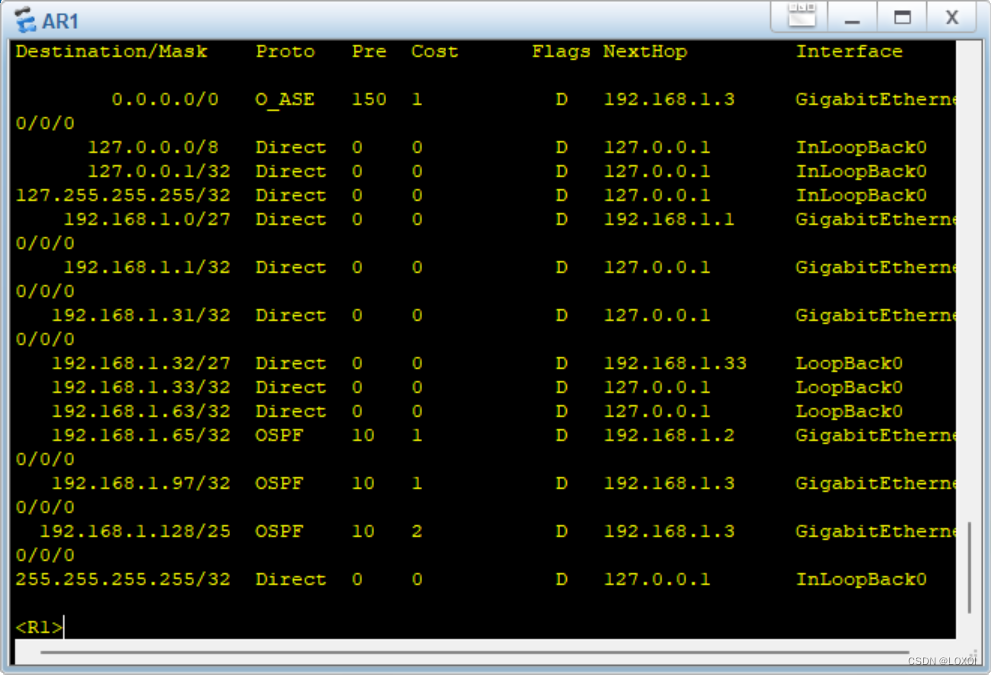

再通过R1的路由表检查
在这里插入图片描述
至此,除4.4.4.0/24外,其余已经全网可达

DR的选取

[R1-GigabitEthernet0/0/0]ospf dr-priority 0 更改参选接口优先级
[R2-GigabitEthernet0/0/0]ospf dr-priority 0 更改参选接口优先级

通过将R1,R2的参选接口优先级改为0,使R3成为R1-R3中的DR
在这里插入图片描述

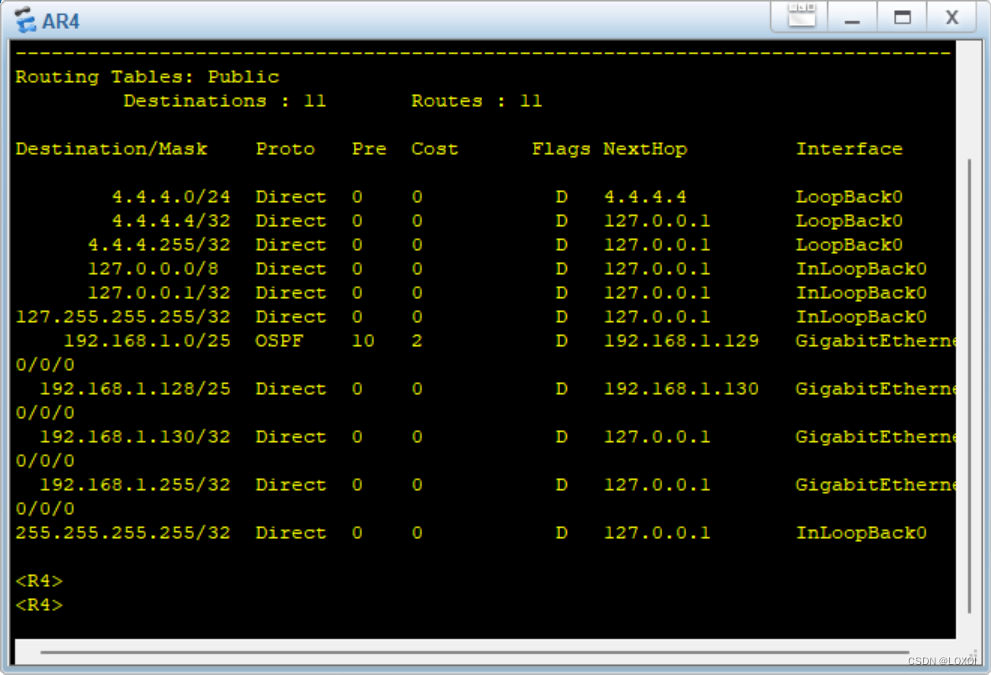

在边界服务器是配置缺省路由

[R4-ospf-1]default-route-advertise always

为R4配置缺省路由,以达到全网可通。

保障更新安全

[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456
[R2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

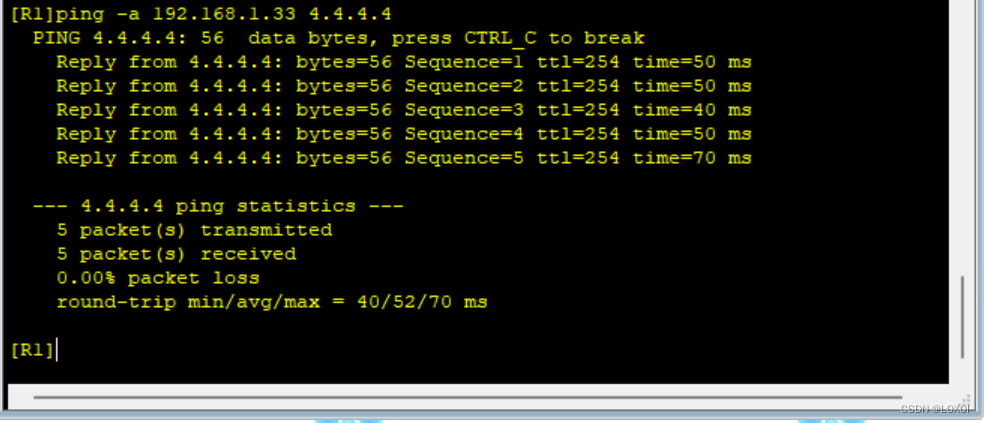

实验完成验证

在这里插入图片描述
