ensp 单臂路由的通信

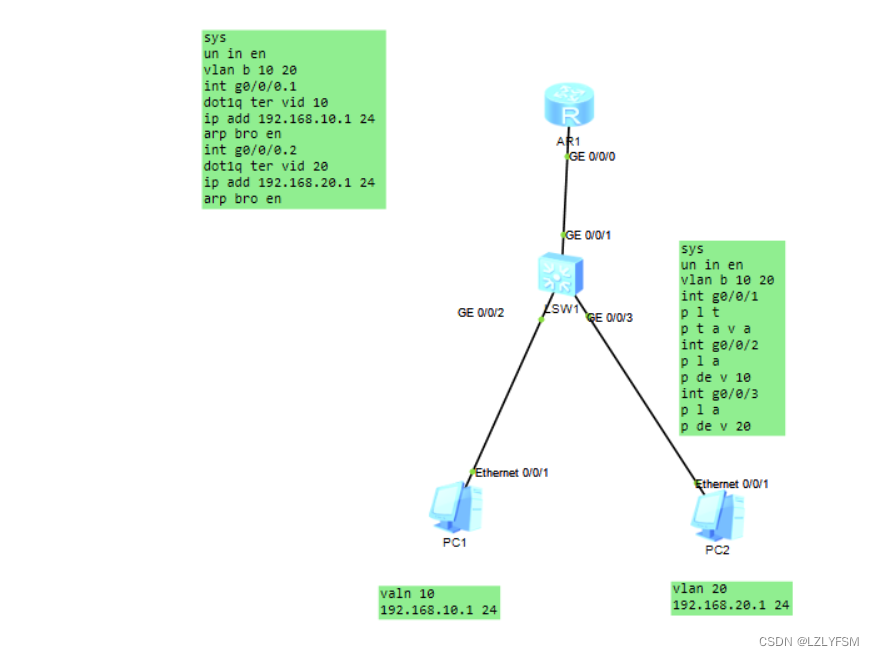

单臂路由原理

                  是指在路由器的一个接口上通过配置子接口（并不存在的物理接口)的方式，实现原来相互隔离的不同VLAN之间的互联互通。路由器的物理接口可以被划分成多个逻辑接口，这些被划分后的逻辑接口被形象的称为子接口。值得注意的是这些逻辑子接口不能被单独的开启或关闭，也就是说，当物理接口被开启或关闭时，所有的该接口的子接口也随之被开启或关闭

一. 配置简写

1.路由

sys
un in en
vlan b 10 20
int g0/0/0.1
dot1q ter vid 10
ip add 192.168.10.1 24
arp bro en
int g0/0/0.2
dot1q ter vid 20
ip add 192.168.20.1 24
arp bro en

2.三层交换机配置

sys
un in en
vlan b 10 20
int g0/0/1
p l t
p t a v a
int g0/0/2
p l a
p de v 10
int g0/0/3
p l a
p de v 20

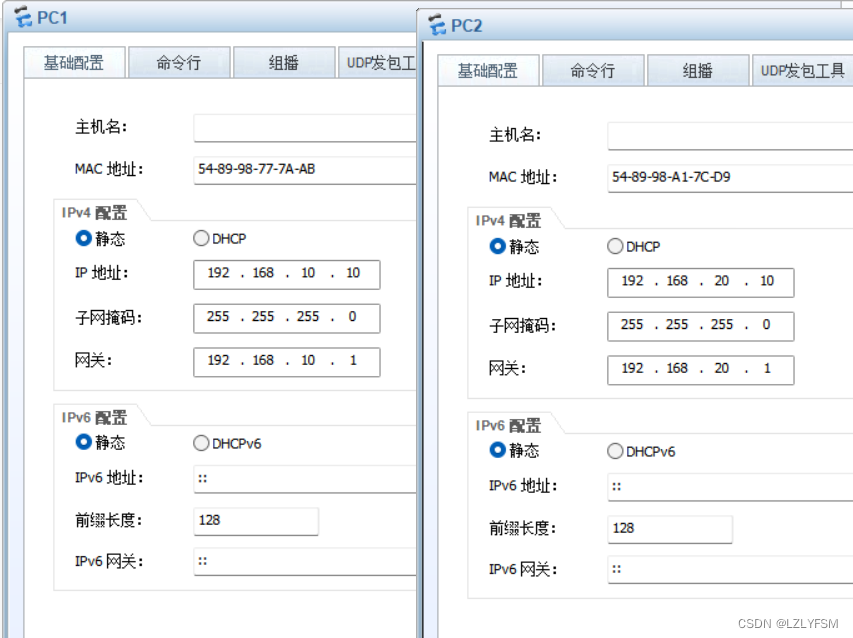

pc配置

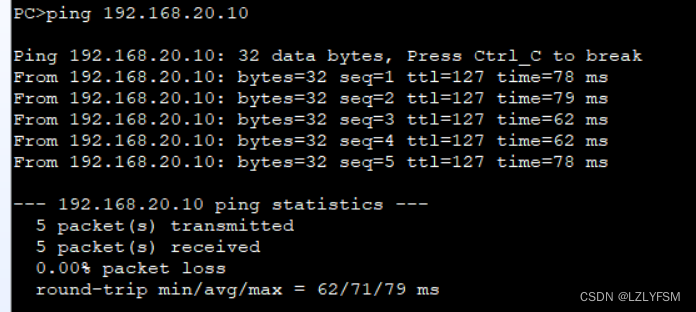

 最后 通了

二.全部命令

想偷懒了怎么办啊啊啊啊！！！！！！

路由配置

<Huawei>sys
[Huawei]undo  info-center enable
[Huawei]vlan batch  10 20
[Huawei]interface g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]dot1q  termination  vid  10    （这个子接口和vlan10 关联）
[Huawei-GigabitEthernet0/0/0.1]ip address  192.168.10.1 255.255.255.0
[Huawei-GigabitEthernet0/0/0.1]arp broadcast  enable    （开启arp)解析莫个IP 所对应的mac地址
[Huawei-GigabitEthernet0/0/0.1]int  g0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]dot1q  termination  vid  20
[Huawei-GigabitEthernet0/0/0.2]ip address  192.168.20.1 255.255.255.0
[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable
[Huawei-GigabitEthernet0/0/0.2]q
[Huawei]q
<Huawei>save
  The current configuration will be written to the device.
  Are you sure to continue? (y/n)[n]:y

交换机配置

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]vlan batch  10 20
[Huawei]interface  g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass  vlan  all
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type  access
[Huawei-GigabitEthernet0/0/2]port default  vlan  10
[Huawei-GigabitEthernet0/0/2]int g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type  access
[Huawei-GigabitEthernet0/0/3]port default  vlan  20
[Huawei-GigabitEthernet0/0/3]q
[Huawei]q
<Huawei>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
