点阵墨水屏的使用以及图像预处理



    我们电子日历的产品，选用的屏幕尺寸为5.83寸，分辨率为648*480。屏幕本身支持黑白红三色，我们使用黑白两色，单色位图表示的话，每个位都能表示一个像素点。所以对于这个屏幕而言，要显示一整幅图，需要的字节数为 38880。然后，由于屏幕需要的只是像素点，所以不能直接将一个位图数据写进去，需要预先转换一下。然后屏幕本身对于像素点的处理方式的不同，也会导致图片的预处理过程不一样。

    对于这个墨水屏的屏幕而言，非专业人员读他们这个datasheet难度较大，各种术语和参数意义不是很容易看懂。我开发主要是先按照官方给的示例程序和图像跑一遍，然后基本跑通了大致的操作也就清楚了，然后开始看datasheet这么个流程。

    我们前后接触了三个厂商，一个是大连奇云电子，这个是纯从淘宝上找的一个，他们这个有四灰度的屏幕，我是用他们这个demo刷了一副太祖的画像进去想要膜拜一下，由于像素密度不太够，看起来效果不是很好，这个后边没有继续接触了。后边使用了龙宁科技和威锋科技的屏幕，我们之前很多产品也使用了他们俩的段码墨水屏，算是比较熟悉的了。电子日历这个产品，这两家的屏幕都调好了，现在可以通用。

    不论是哪个厂商，其上游技术都是元太科技垄断，厂家再进行二次开发。因此不论是硬件上还是软件上，基本都差不太多。屏幕本身带有一个简单的驱动IC，我们应用开发的话，主要是和这个IC打交道。IC提供了二十多个各种接口供选择，除了电源和GND之外，我们还使用了SPI（由于不需要读取屏幕的数据，少了一根MISO），RST复位、BUSY状态、BS选择SPI类型（这个一般只会采用一个，要么三线要么四线，如果硬件设计上直接拉低应该就不用这个了），CD命令/数据输入。

    比较曲折的是，一开始技术方案没有考虑好，选择了最难的那种，想要实现根据文本样式和内容生成图像数据这样的复杂方案，研究FreeType怎么渲染文本，折腾了三个多星期，倒是把这玩意儿差不多给搞出来了。不过对于一个裸奔的MCU程序而言，自己渲染的实现过于复杂了。最后采用的简化方案是：直接下载一整副图像或者将小图标的数据进行组合显示出来。

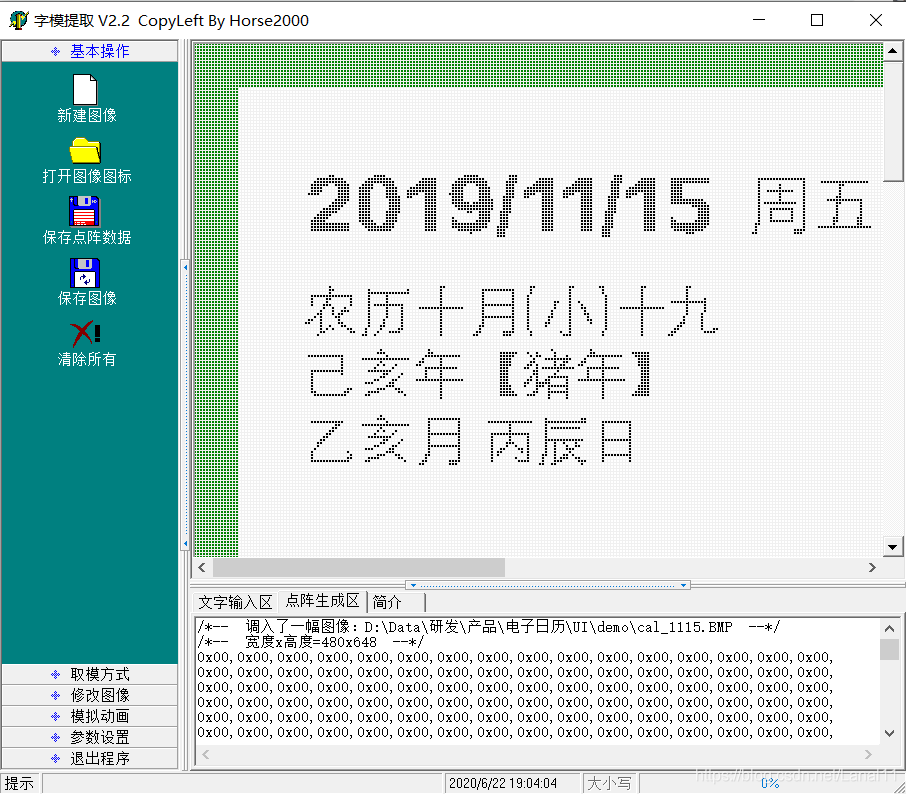

    最开始厂家提供了一个软件，用于帮助从图像生成数据文件。    就是下面这货：

    按照厂家的说明可以使用这个软件快速提取一副图像的数据，刷入到demo中即可以运行。

    需要注意的是，用于生成数据的图像必须是单色位图，且分辨率必须和屏幕的分辨率严格对应，480*648或者648*480也可以。

    然后开始研究我们自己的应用场景。因为如果每出一张图都要手工使用这个软件生成数据再转换成bin文件放到服务器上，太麻烦了！所以得有一个可以自动根据图片生成h文件或者二进制文件的程序，因为都是我在研究屏幕相关的技术，所以由我自己来写预处理的程序。

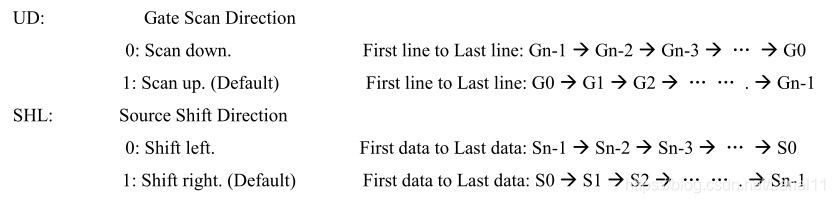

    IC的分辨率为648*480，带FPC的那一边为下方。根据datasheet，扫描数据的时候，每个字节8位共可以表示8个像素，从左到右（或反过来，UD参数）逐个扫描直至填满本行所有的像素，扫完一行之后，根据SHL参数可以向上或者向下扫描第二行。

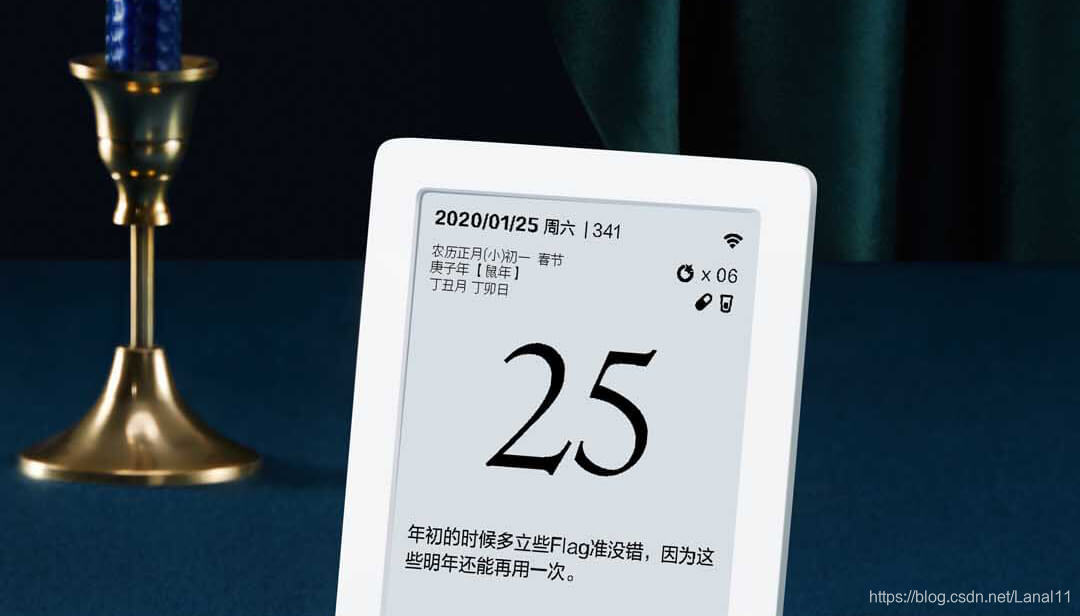

    我们这个日历，是竖着的，和屏厂默认的横着有90度的差。所以这里如果不想要美工MM每次都给出横着的日历，我就得在程序中处理这种转换。

    对于符合屏厂默认方向的数据而言，不论是从左到右从上到下还是反过来，写入一整个屏幕的数据为 每行81个字节*480行，所以如果应用的UI是648*480的分辨率的，提取图像的时候，可以直接按照逐行扫描每8个像素合并一个字节即可。但是如果是像我们这种竖着的，则不太一样。要符合屏幕的扫描逻辑，则应该改为每一列共8行合并一个字节，然后是从左向右从上向下还是反过来根据参数决定。这里我前期研究的时候，选定的方向是更适合理解的从左到右从上到下，不过实际上这不符合Bitmap的扫描方向，Bitmap是从左到右从下往上扫描的，导致处理图像的时候我需要额外翻转一下数据。

    然后Bitmap格式的图像本身也不全是像素。其文件格式为 文件头+信息头+调色板 三部分组成。其中文件头固定为14个字节，信息头为40个字节，然后颜色表的长度根据图片的颜色模式决定：24位或36位真彩色模式无颜色表，黑白单色图的颜色表大小是8字节，16色图像的颜色表大小是64字节，256色图像的颜色表大小是1024字节。每4字节表示一种颜色，并以B（蓝色）、G（绿色）、R（红色）、alpha（像素的透明度值，一般不需要）。即首先4字节表示颜色号0的颜色，接下来表示颜色号1的颜色，依此类推。

    以下定义为使用Visualstudio研究FreeType渲染Bitmap的时候梳理的Bitmap文件格式：

//位图文件头定义：
typedef struct  tagBITMAPFILEHEADER {
	WORD bfType;//位图类别，根据不同的操作系统而不同，在Windows中，此字段的值总为‘BM’

	DWORD bfSize; // 位图文件的大小，以字节为单位（3-6字节）

	WORD bfReserved1; // 位图文件保留字，必须为0(7-8字节）

	WORD bfReserved2; // 位图文件保留字，必须为0(9-10字节）

	DWORD bfOffBits; // 位图数据的起始位置，以相对于位图（11-14字节）
	// 文件头的偏移量表示，以字节为单位
}BITMAPFILEHEADER;  //14字节

//BMP位图信息头数据用于说明位图的尺寸等信息：
typedef struct tagBITMAPINFOHEADER {
	DWORD biSize; // 本结构所占用字节数（15-18字节）

	LONG biWidth; // 位图的宽度，以像素为单位（19-22字节）

	LONG biHeight; // 位图的高度，以像素为单位（23-26字节）

	WORD biPlanes; // 目标设备的级别，必须为1(27-
