整理ST Link V2 与stm32连接经过

整理ST Link V2 与stm32连接经过

一、购买合适的ST Link V2仿真器；
二、下载ST Link V2的驱动并安装；
本人过程并没有修改安装路径，直接下一步，对于驱动最好为默认安装路径。
https://pan.baidu.com/s/1gxzJeDe7CJaCCl4pGnwdNQ
提取码：an2m
（用的店家的驱动包。）
STM32 ST-LINK Utility v3.9.0.exe–运行这个。
出现的驱动安装向导均安装。
不行就在再来一遍；
安装完毕后，可以接入电脑，通过查看
控制面板–>硬件和声音–>设备管理器
或者直接搜索设备管理器；
出现–>通用串口总设备选项，其子项目有（STM32 STLink）
三、实物接线；
（四跟杜邦线–母对母）
ST Link V2
①----GND、②----SWDIO、③----SWCLK、④----VDD;
（①-④数字代表杜邦线，其对应在ST Link V2的连接端口）
stm32—JTAG
①----GND、②----TMS/SWDIO、③----TCK/SWCLK、④----VDD;
(附上本人的使用的板子JTAG端口图；)

接好后可以接入电脑；
四、Kile 5配置

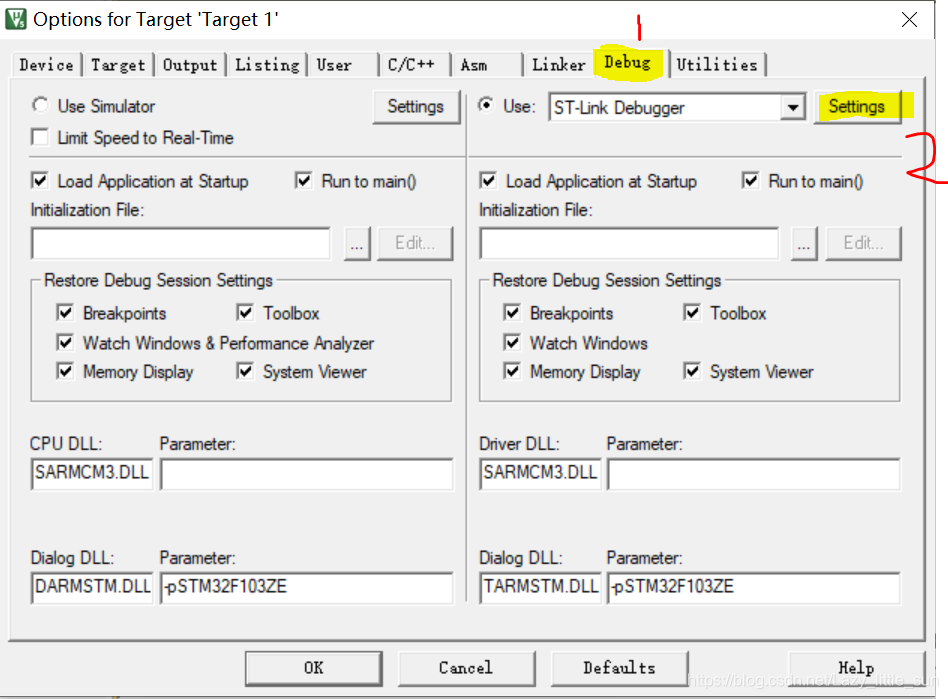

找到这个点击
