stm32f103c8t6+dht11+esp8266+光敏电阻+上传数据到云平台

一、项目介绍

本项目是基于stm32f103c8t6最小开发板进行开发，通过采集温湿度传感器dht11和光敏电阻的数据，通过mqtt协议上传到云平台进行显示。

二、项目组成

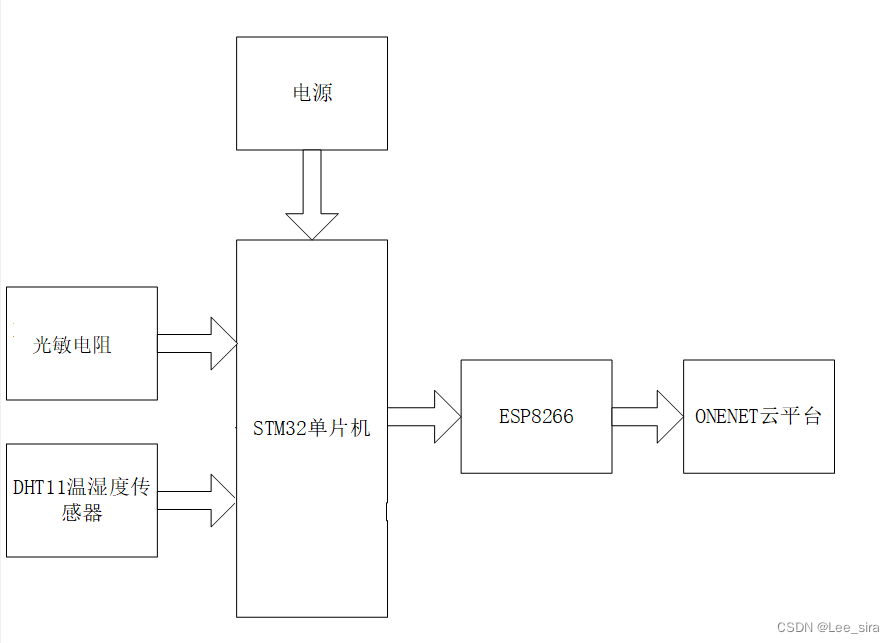

此次项目实现了温湿度的采集、光敏电阻的采集、数据云平台的传输，主要由STM32F103C8T6单片机、ESP8266_WIFI模块、DHT11温湿度传感器、光敏电阻组成，系统框图如下图所示。

三、项目原理图

下面为最小开发板stm32f103c8t6的原理图。
原理图如下图所示

四、修改代码中的参数

在云平台创建完成后获取到了产品ID、鉴权信息和设备名称，现在需要在单片机代码中将其替换成自己产品和设备的。

还有一个地方，需要手机开热点，把代码里面我的手机热点名称“yueyue”改成自己的手机热点名称,密码“yueyue123”改成自己的密码，要注意的一点是手机热点要开2.4Ghz的，不要开5Ghz的，不然ESP8266不支持会搜索不到，就不会连上网。

修改完这些参数以后就可以编译烧录程序了，烧录方式有多种，我一般使用ST LINK  v2下载器烧录。至此单片机代码修改结束。

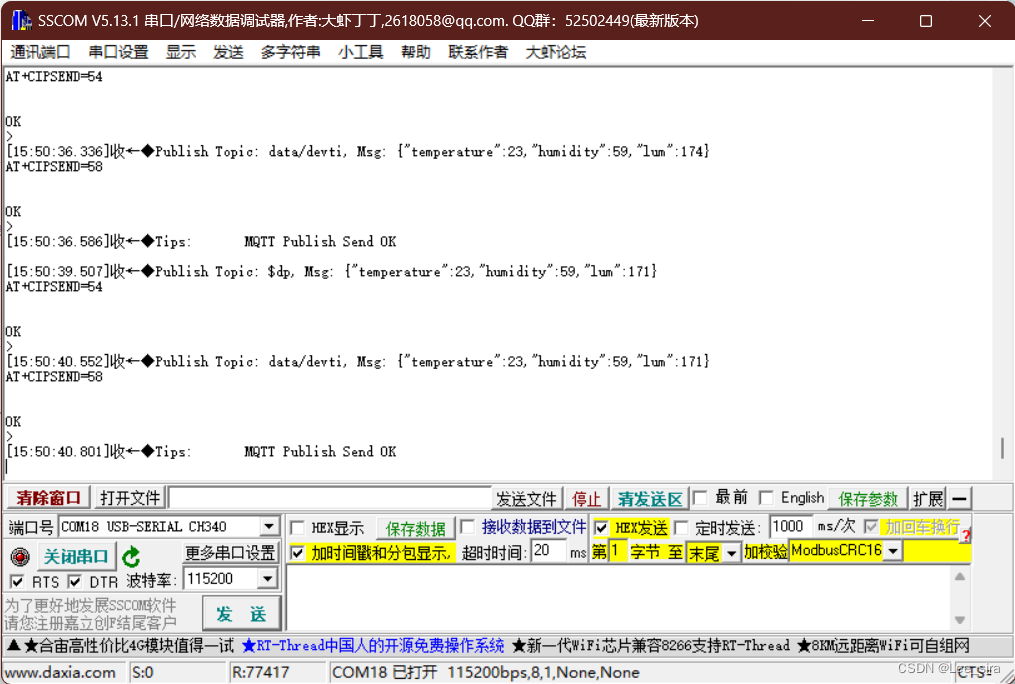

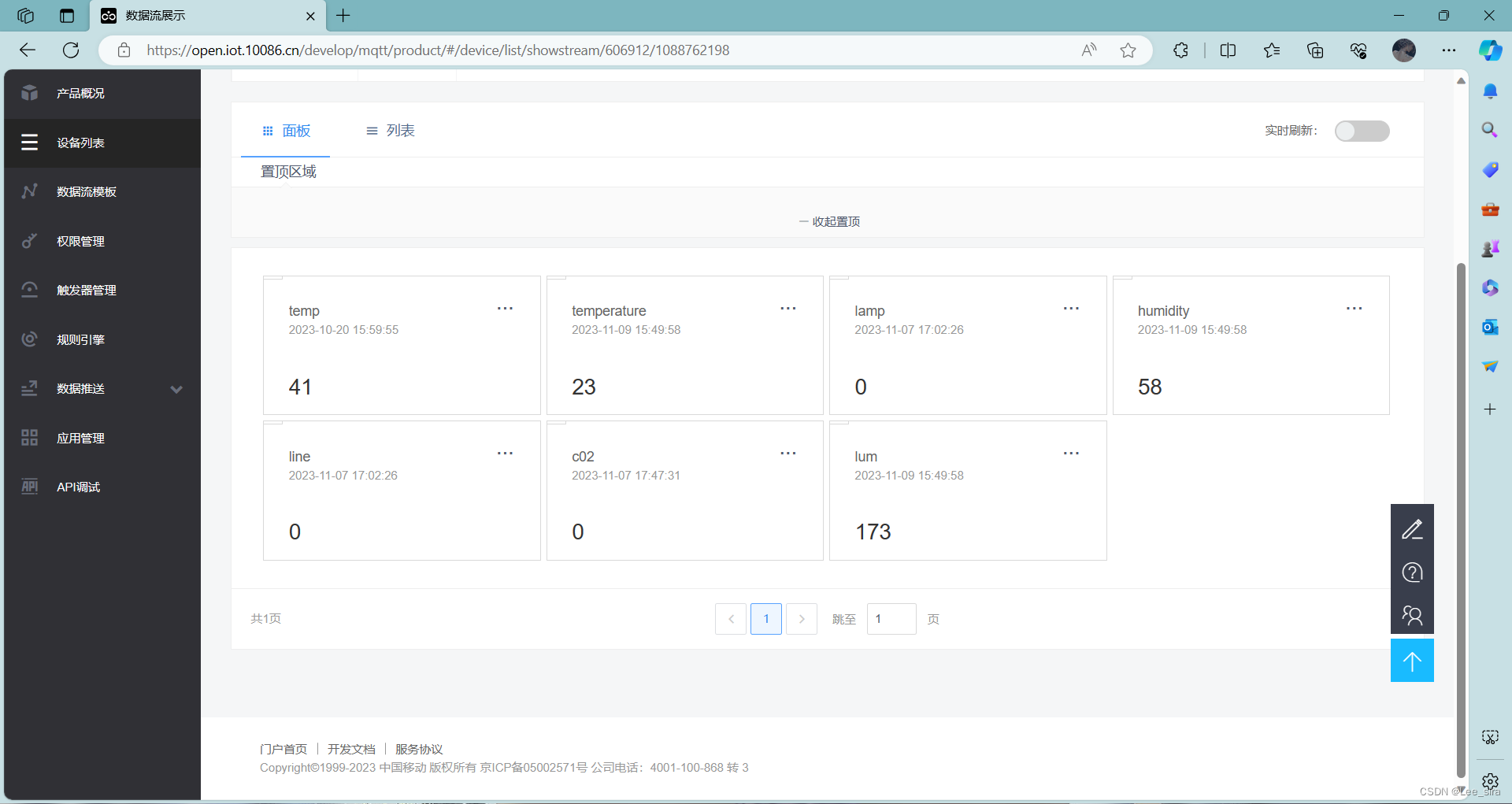

五、成果展示

项目完成后，现在来秀一下，因为项目比较简单，主要是做一个教程，所以就是用杜邦线简单的连接了下。以下是成果图：
