TYPE-C领夹式麦克风方案，即插即用，外围简单兼容性优秀的芯片-LDR6028

在这里插入图片描述

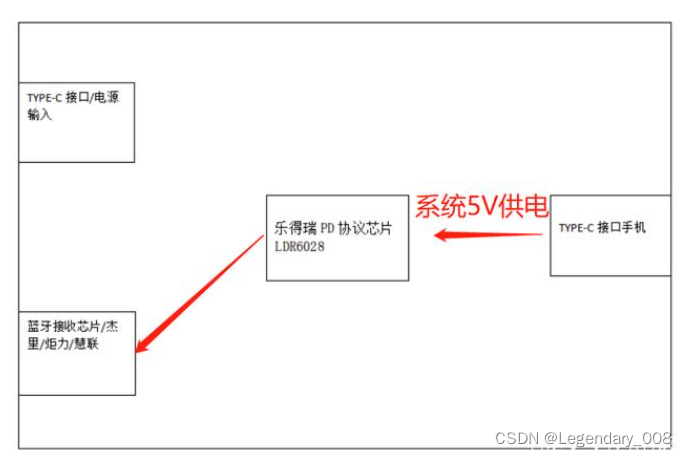

结构示意图
在这里插入图片描述

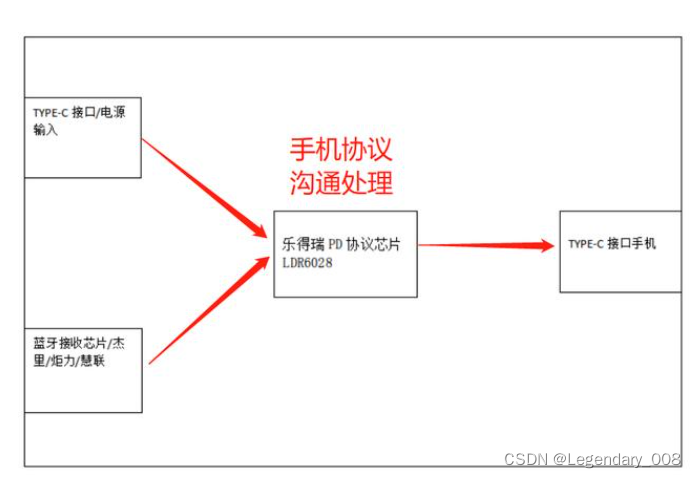

单接手机（由手机往外输出电压给板子工作）
在这里插入图片描述
1、概述

LDR6028 SOP8 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的 USB-C DRP接口 USB PD 通信芯片。具备切换 Data Role 功能，并针对各大手机品牌的 USB-C 兼容性进行了特别优化，适合于手机音频转接器应用场景

2、特点

◇ SOP-8 封装，外围精简

◇ 支持 USB PD 2.0，兼容 USB PD 3.0

◇ 提供予智能设备(电脑，平板，手机) 5V PDO 及 REQUEST 协商

◇ 自动进行 DR_SWAP 转为 UFP 模式

3、应用

◇ USB TYPE-C 音频转接器

◇ USB Type-C HUB

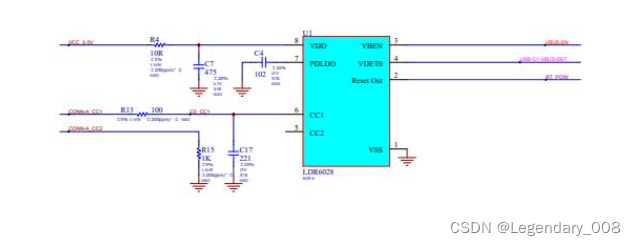

参考设计资料（完整参考设计 可联系乐得瑞原厂）

在这里插入图片描述
