Type-C接口在显示器上有什么作用？Type-C 显示器方案介绍

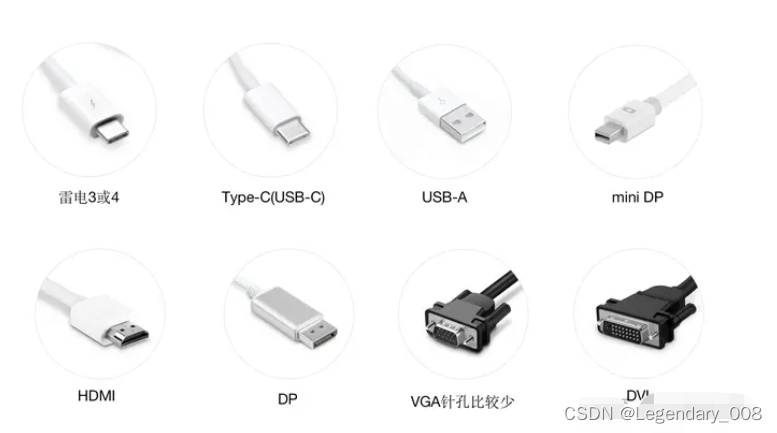

一·显示器的Type-C口，是未来显示器的接口的“终极形态”，未来显示器可以不要USB-A，不要HDMI，不要3.5音频，甚至不要DP口，但Type-C口一定会越来越多。

二·显示器Type-C有什么用，有什么类型

1·只可以用来充电，也是Type-C的第一特性。
如果你的显示器或手机电脑pad或扩展坞或充电器或数据线的Type-C，没有特别说明支持传输数据，那么往往仅仅能用来充电，里面起作用的说Type-C口里带了PD快充充电协议，至于能提供多少瓦，是100瓦还是80哇45瓦，就看各个厂商在PD1.0或2.0或3.0等协议上做了何种优化了！

2·既可以充电又支持OTG/数据传输，就好像你的手机支持外接U盘或摄像头读写数据一样。
显示器的Type-C口也一样，如果带了USB协议，支持数据上传，那么其实是可以使用显示器的Type-C外接键盘鼠标，外接U盘等外设的。至于能传输得快，就得看起里面的USB协议等级了，USB2.0，USB3.0或USB3.1，USB4.0等都不一样。

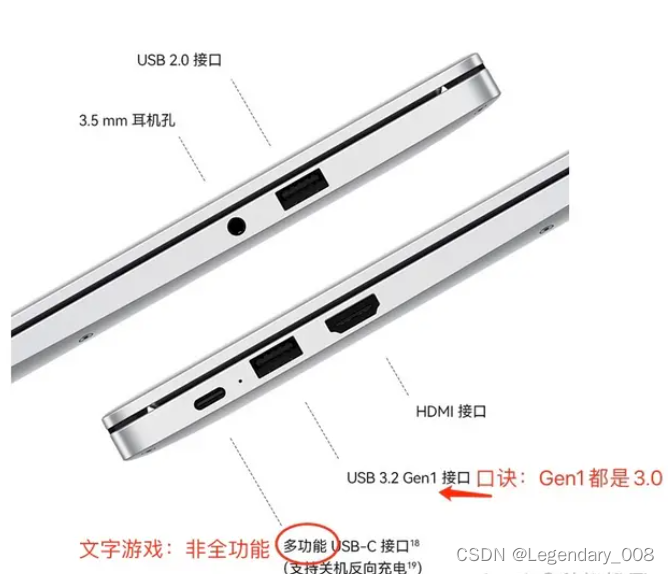

3·全功能Type- C口，支持PD充电支持USB协议也支持DP协议，可以接收手机/笔记本/PAD有线投屏号，当HDMI口使用！
这是稍微好些都显示器都会提供的，如果是全功能Type- C口一般会被当作亮点特别说明，一般没宣传就是不支持。

市场主流TYPE-C接口 PD协议芯片显示器方案

LDR6020 是深圳市乐得瑞科技推出的双 USB-C 接口的 USB PD3.1 协议通信芯片。它具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通过 VDM 的协商让智能设备进入 ALT Mode的功能。LDR6020的双路 USB-C 接口在功能上是对等的，每路 USB-C 都是既可以接智能设备，又可以接适配器，特别适用于双 USB-C 接口的显示器和转接器方案。也可以支持做USB-C接口台式显示器方案，LDR6020 支持 USB IF 协会发布的最新USB PD3.1 协议。

1.1. 特点
◇ 支持 USB PD2.0、USB PD3.0 USB PD3.1 协议
◇ 支持 Power Role Swap 切换电源角色
◇ 支持 Data Swap 切换为 UFP 角色
◇ 支持 DP Alt mode 配置
◇ 支持用户在 APP 端升级
◇ 支持 I2C 从机通信
◇ QFN-32 5x5 封装

1.2. 应用方案
◇ Type-C 视频转接器
◇ Type-C 显示器
◇Type-C 双C盲插显示器
◇支持billboard功能

在线升级功能
用户可以通过安装 APP 来升级 LDR6020 的固件，从而实现固件兼容性的更新。LDR6020 是通过USB来实现升级功能的，包含两个引脚：
◇ UART_RX : 串行接收脚
◇ UART_TX : 串行发送脚
◇ I2C 升级
◇ 通过USB D+, D-升级烧录。

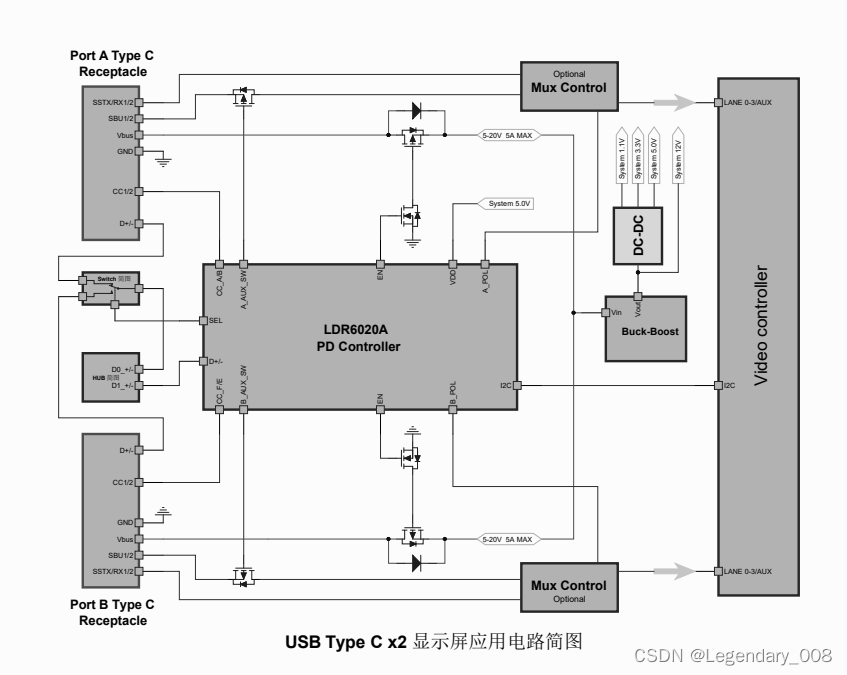

参考设计（完整资料可留言联系）
