TYPE-C转DP线技术详解：LDR6500的应用与优势

本文链接：https://blog.csdn.net/Legendary_008/article/details/143799125

在当前的数字时代，投屏技术已成为连接不同设备、共享内容的常用手段。Type-C转DP线作为一种能够实现Type-C接口与DP接口双向互传的线缆，凭借其灵活便捷的高清视频输出解决方案，满足了现代数字生活对高效能和高清晰度的需求。LDR6500，作为一款领先的USB-C DRP（Dual Role Port，双角色端口）接口USB PD（Power Delivery，功率传输）通信芯片，为Type-C转DP线的应用提供了强大的技术支持。
在这里插入图片描述

技术背景

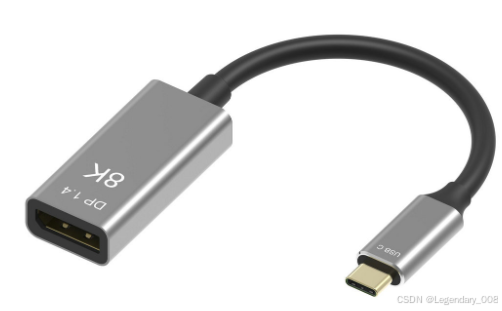

Type-C接口以其双面可插、高速数据传输和多功能集成特性而备受青睐。其24个引脚设计，包括电源与接地、数据传输、配置通道（CC）以及辅助功能（SBU）等，使其能够支持高达100W的功率传输和USB 3.2 Gen2或Thunderbolt 3等高速数据传输标准。而DP接口在高分辨率显示上具备显著优势，因此，Type-C转DP线应运而生，实现了Type-C接口与DP接口之间的无缝连接。
在这里插入图片描述

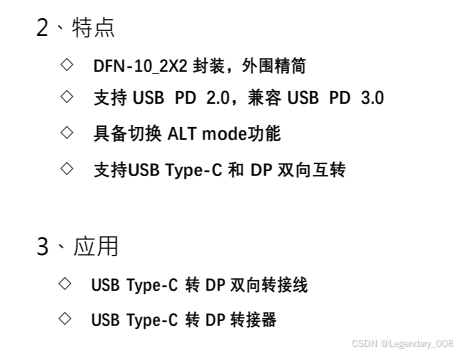

LDR6500，由乐得瑞科技研发，是一款针对USB Type-C标准中的Bridge设备而优化的USB-C DRP接口USB PD通信芯片。凭借其卓越的性能和一系列独特功能，LDR6500在移动设备音频转接器、USB Type-C HUB以及直播领夹麦等多个领域展现了广泛的应用前景。在这里插入图片描述

技术实现
Type-C转DP线利用Type-C接口中的Alt Mode（交替模式）功能，使Type-C接口能够输出或接收DisplayPort信号。这一功能无需额外的DP物理端口，即可实现从Type-C到DP或从DP到Type-C的信号转换。LDR6500在这一过程中的作用至关重要。在这里插入图片描述

**协议支持：**LDR6500需要支持USB PD协议和DisplayPort Alt Mode。USB PD协议负责充电和数据传输的协商，而DisplayPort Alt Mode则允许Type-C接口在特定条件下转换为DP信号，实现视频和音频的传输。

硬件设计：在硬件层面，LDR6500内置了必要的电路和逻辑，以检测Type-C接口的连接状态，并根据需要切换为DP模式。这包括信号转换电路、时钟生成电路等，以确保DP信号的稳定传输。

软件配置：除了硬件设计外，还需要通过软件对LDR6500进行配置。这包括设置DP模式的参数（如分辨率、刷新率等），以及处理与外设之间的通信协议。
连接与检测：当用户将手机通过Type-C转DP的转接头或线缆连接到支持DP的外设（如显示器、投影仪等）时，LDR6500会检测到这一连接，并开始初始化过程。

协议协商：在初始化过程中，LDR6500会与外设进行协议协商，确定充电和数据传输的参数。同时，它还会切换到DP模式，准备视频和音频信号的传输。
数据传输：一旦协议协商完成，LDR6500就会开始将来自手机的视频和音频信号转换为DP信号，并通过Type-C接口传输到外设上。外设接收到这些信号后，会将其解码并显示在屏幕上。

充电管理：在整个投屏过程中，LDR6500还会负责手机的充电管理。它会根据手机和外设的实际情况，动态调整充电电流和电压，以确保手机在投屏的同时能够保持足够的电量。

应用场景与优势
LDR6500支持的Type-C转DP线应用广泛，包括但不限于笔记本电脑、平板电脑、智能手机和游戏主机等。现代笔记本电脑普遍采用Type-C接口，而部分新款设备可能没有配备DP接口。通过使用Type-C转DP线，用户可以将笔记本电脑连接到DP显示器或投影仪上，实现高清视频输出。同样，一些平板电脑和智能手机也采用了Type-C接口，用户可以通过这种线缆将其连接到外部显示器，实现大屏显示或投屏功能。此外，一些游戏主机如任天堂Switch等，也可以通过Type-C转DP线连接到显示器上，提升游戏体验。

Type-C转DP线的优势主要体现在以下几个方面：

高清视频传输：Type-C转DP线支持高分辨率和高刷新率，能够提供更加细腻和流畅的画面显示效果。
接口兼容性：Type-C接口和DP接口的广泛普及，使得Type-C转DP线具有极高的兼容性，能够连接多种设备。
便捷性：Type-C转DP线无需额外的DP物理端口，简化了设备连接的复杂性，提高了使用的便捷性。
充电管理：LDR6500的充电管理功能确保了手机在投屏的同时能够保持足够的电量，延长了使用时间。

结论
LDR6500作为一款功能强大、兼容性好的USB-C DRP接口USB PD通信芯片，为Type-C转DP线的应用提供了坚实的技术支持。通过利用其内置的协议支持、硬件设计、软件配置以及充电管理等功能，LDR6500实现了Type-C接口与DP接口之间的无缝连接，为用户带来了无缝的高清视频传输体验。随着科技的不断进步和市场的不断发展，Type-C转DP线将在未来继续发挥重要作用，为用户带来更加便捷和高效的连接体验。
