上传图片-需求分析

需求分析

在很多系统都有上传图片/上传文件的需求，比如：上传课程图片、上传课程资料、上传用户头像等，为了提供系统的可重用性专门设立文件系统服务承担图片/文件的管理，文件系统服务实现对文件的上传、删除、查询等功能进行管理。

各个子系统不再开发上传文件的请求，各各子系统通过文件系统服务进行文件的上传、删除等操作。文件系统服务最终会将文件存储到fastDSF文件系统中。

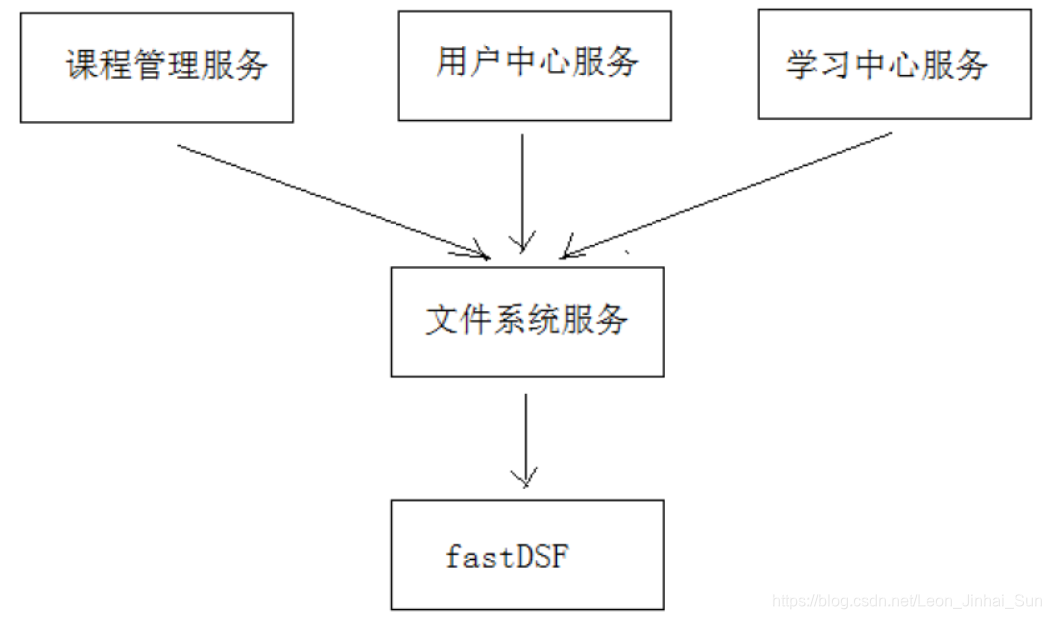

下图是各各子系统与文件系统服务之间的关系：

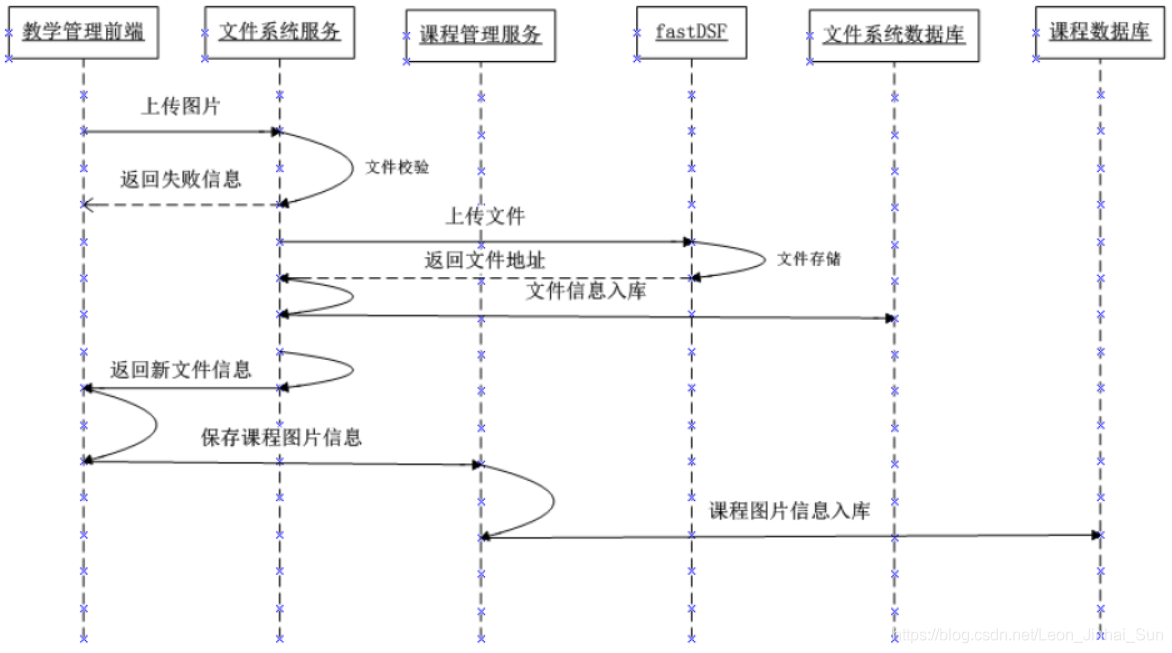

下图是课程管理中上传图片处理流程：

执行流程如下：

1、管理员进入教学管理前端，点击上传图片

2、图片上传至文件系统服务，文件系统请求fastDFS上传文件

3、文件系统将文件入库，存储到文件系统服务数据库中。

4、文件系统服务向前端返回文件上传结果，如果成功则包括文件的Url路径。

5、课程管理前端请求课程管理进行保存课程图片信息到课程数据库。

6、课程管理服务将课程图片保存在课程数据库。
