序言

基于RV1106平台开展YOLOv5模型移植过程中，发现RKNN官方参考代码存在两大技术瓶颈：其一，算法实现深度依赖RK底层硬件加速模块，导致代码架构与硬件强耦合；其二，原始实现仅支持单帧图像推理模式，无法满足实际应用场景需求。尽管参考了幸狐LockFox团队的视频流推理方案，但其数据采集端仍固守mipi摄像头专用传输协议，在非标准硬件环境下缺乏可移植性。

针对上述技术痛点，本研究提出基于OpenCV通用框架的端到端视频流推理方案。通过将摄像头数据采集模块重构为OpenCV标准接口实现，成功解耦硬件依赖关系。在保证算法完整性的前提下，将预处理、后处理等环节全部替换为OpenCV标准函数库操作。经实验验证，在输入分辨率320×320条件下，系统达到20FPS的推理性能。性能分析显示，OpenCV的图像操作消耗的性能较大，成为当前系统主要瓶颈。通过将输入分辨率再次降低，推理帧率可再次提升。

YOLOV5目标检测

本章节基于 Lockzhiner Vision Module 和 YOLOv5 目标检测模型，实现实时目标检测功能。

1. 基本知识简介

1.1 目标检测简介

目标检测是计算机视觉领域中的一个关键任务，它不仅需要识别图像中存在哪些对象，还需要定位这些对象的位置。具体来说，目标检测算法会输出每个检测到的对象的边界框（Bounding Box）以及其所属类别的概率或置信度得分。

应用场景：目标检测技术广泛应用于多个领域，包括但不限于安全监控、自动驾驶汽车、智能零售和医疗影像分析。

1.2 YOLOv5简介

YOLOv5 是 Ultralytics 在 2020 年基于 PyTorch 开发的一种高效目标检测模型，属于 YOLO 系列。它通过一次前向传播即可预测目标的类别和位置，适用于实时检测任务。YOLOv5 提供了多种模型大小（如 YOLOv5s、m、l、x），适应不同硬件条件。其结构包括骨干网络 CSPDarknet、特征融合层和检测头，支持多尺度预测和自定义训练，广泛用于各种检测场景。

2. API 文档

2.1 YOLOv5模型类

2.1.1 头文件

#include "yolov5.h"

2.1.2 模型初始化函数

int init_yolov5_model(const char* model_path, rknn_app_context_t* ctx);

作用：加载YOLOv5 RKNN模型并初始化推理上下文
参数
- model_path：RKNN模型文件路径
- ctx：模型上下文指针
返回值：
- 0：初始化成功
- -1：初始化失败

2.1.3 模型推理函数

int inference_yolov5_model(rknn_app_context_t* ctx,
                         object_detect_result_list* od_results);

作用：执行模型推理并获取检测结果
参数：
- ctx：已初始化的模型上下文
- od_results：检测结果存储结构体指针
返回值：
- 0：推理成功
- -1 ：推理失败

2.1.4 模型释放函数

void release_yolov5_model(rknn_app_context_t* ctx);

作用：释放模型相关资源
参数：
- ctx：待释放的模型上下文
返回值：无

2.2 图像处理函数

2.2.1 Letterbox处理

cv::Mat letterbox(cv::Mat& image);

作用：保持图像比例进行缩放，添加灰边填充
参数：
-image:输入图像(RGB格式)
返回值：
- 返回预处理图像

2.2.2 坐标映射函数

void mapCoordinates(float& x, float& y);

作用：将模型输出坐标映射回原始图像坐标系
参数：
- x/y：模型输出坐标（输入输出参数）
返回值:无

2.3 结果处理函数

2.3.1 后处理初始化

void init_post_process();

作用：加载类别标签文件
参数：无
返回值：无

2.3.2 结果绘制函数

void draw_detections(int count,
                    object_detect_result* results,
                    cv::Mat& frame,
                    void (*mapFunc)(float&, float&));

作用：在图像上绘制检测框和标签
参数：
- count:检测结果数量
- results：检测结果数组
- frame：目标图像帧
- mapFunc：坐标映射函数指针
返回值：无

3. 代码解析

3.1 流程图

main函数
├─ 参数检查与提示
│  └─ 检查参数数量是否为4，否则打印用法
├─ 初始化YOLOv5模型
│  ├─ 创建rknn_app_context结构体
│  ├─ 调用init_yolov5_model()加载RKNN模型
│  └─ 错误处理：模型加载失败时退出
├─ 加载标签文件
│  └─ 调用init_post_process()
├─ 初始化视频输入
│  ├─ 创建Edit对象并建立连接
│  ├─ 设置摄像头参数（640x480）
│  └─ 打开摄像头设备
├─ 主处理循环
│  ├─ 帧计时开始
│  ├─ 读取视频帧
│  │  └─ 空帧检查
│  ├─ 图像预处理
│  │  ├─ 调整尺寸至320x320
│  │  └─ 执行letterbox处理
│  ├─ 模型推理
│  │  ├─ 将数据复制到模型输入内存
│  │  ├─ 调用inference_yolov5_model()执行推理
│  │  └─ 获取检测结果列表
│  ├─ 结果可视化
│  │  ├─ 调用draw_detections()绘制检测框
│  │  └─ 使用mapCoordinates坐标映射
│  ├─ 显示输出
│  │  └─ 调用edit.Print()显示处理后的帧
│  ├─ 性能计算
│  │  ├─ 记录结束时间
│  │  └─ 计算并打印帧处理时间
│  └─ 循环继续条件
└─ 资源释放
   ├─ 调用release_yolov5_model()释放模型
   ├─ 调用deinit_post_process()释放后处理
   └─ 释放摄像头资源

3.2核心代码解析

模型初始化

rknn_app_context_t rknn_app_ctx;
init_yolov5_model("yolov5s.rknn", &rknn_app_ctx);

图像预处理

cv::Mat letterboxImage = letterbox(frame); // 保持比例缩放
memcpy(rknn_app_ctx.input_mems[0]->virt_addr,
       letterboxImage.data,
       model_width * model_height * 3);

模型推理

object_detect_result_list od_results;
inference_yolov5_model(&rknn_app_ctx, &od_results);

结果可视化

draw_detections(od_results.count,
               od_results.results,
               frame,
               mapCoordinates);

3.3 完整代码实现

👉 点击获取完整源码

4. 编译过程

4.1 编译环境搭建

请确保你已经按照开发环境搭建指南正确配置了开发环境。
同时以正确连接开发板。

4.2 Cmake介绍

# CMake最低版本要求
cmake_minimum_required(VERSION 3.10)

project(test-find-blobs)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

# 定义项目根目录路径
set(PROJECT_ROOT_PATH "${CMAKE_CURRENT_SOURCE_DIR}/../..")
message("PROJECT_ROOT_PATH = " ${PROJECT_ROOT_PATH})

include("${PROJECT_ROOT_PATH}/toolchains/arm-rockchip830-linux-uclibcgnueabihf.toolchain.cmake")

# 定义 OpenCV SDK 路径
set(OpenCV_ROOT_PATH "${PROJECT_ROOT_PATH}/third_party/opencv-mobile-4.10.0-lockzhiner-vision-module")
set(OpenCV_DIR "${OpenCV_ROOT_PATH}/lib/cmake/opencv4")
find_package(OpenCV REQUIRED)
set(OPENCV_LIBRARIES "${OpenCV_LIBS}")
# 定义 LockzhinerVisionModule SDK 路径
set(LockzhinerVisionModule_ROOT_PATH "${PROJECT_ROOT_PATH}/third_party/lockzhiner_vision_module_sdk")
set(LockzhinerVisionModule_DIR "${LockzhinerVisionModule_ROOT_PATH}/lib/cmake/lockzhiner_vision_module")
find_package(LockzhinerVisionModule REQUIRED)

set(RKNPU2_BACKEND_BASE_DIR "${LockzhinerVisionModule_ROOT_PATH}/include/lockzhiner_vision_module/vision/deep_learning/runtime")
if(NOT EXISTS ${RKNPU2_BACKEND_BASE_DIR})
    message(FATAL_ERROR "RKNPU2 backend base dir missing: ${RKNPU2_BACKEND_BASE_DIR}")
endif()

add_executable(yolov5_main
    main.cc
    postprocess.cc
    yolov5.cc
    yolov5.h
    postprocess.h
)
target_include_directories(yolov5_main PRIVATE ${LOCKZHINER_VISION_MODULE_INCLUDE_DIRS} ${rknpu2_INCLUDE_DIRS} ${RKNPU2_BACKEND_BASE_DIR})
target_link_libraries(yolov5_main PRIVATE ${OPENCV_LIBRARIES} ${LOCKZHINER_VISION_MODULE_LIBRARIES})

install(
    TARGETS yolov5_main
    RUNTIME DESTINATION .
)

4.3 编译项目

使用 Docker Destop 打开 LockzhinerVisionModule 容器并执行以下命令来编译项目

# 进入Demo所在目录
cd /LockzhinerVisionModuleWorkSpace/LockzhinerVisionModule/Cpp_example/D10_yolov5
# 创建编译目录
rm -rf build && mkdir build && cd build
# 配置交叉编译工具链
export TOOLCHAIN_ROOT_PATH="/LockzhinerVisionModuleWorkSpace/arm-rockchip830-linux-uclibcgnueabihf"
# 使用cmake配置项目
cmake ..
# 执行编译项目
make -j8 && make install

在执行完上述命令后，会在build目录下生成可执行文件。

5. 例程运行示例

5.1 运行

chmod 777 yolov5_main
# 在实际应用的过程中LZ-Picodet需要替换为下载的或者你的rknn模型
./yolov5_main ./voc320.rknn 20 label

5.2 结果展示

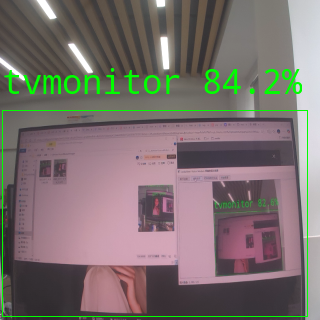

可以看到我们可以正确识别多种类别的

在这里插入图片描述
