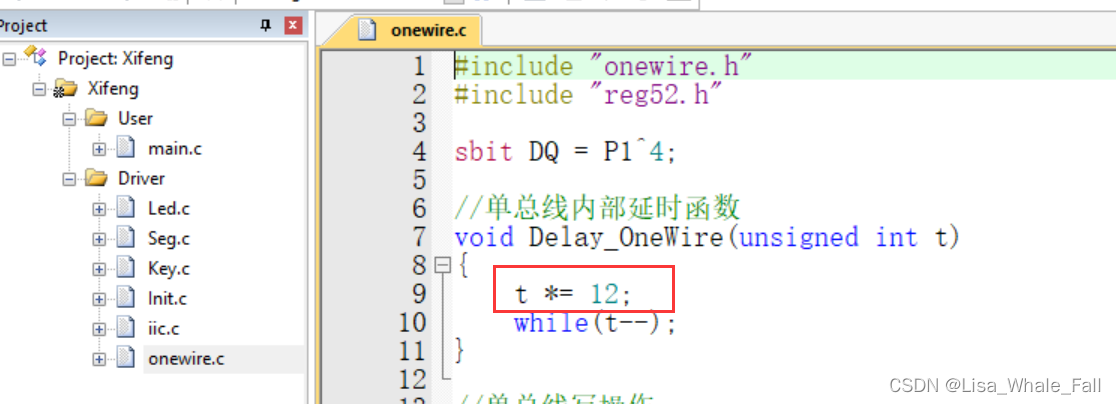

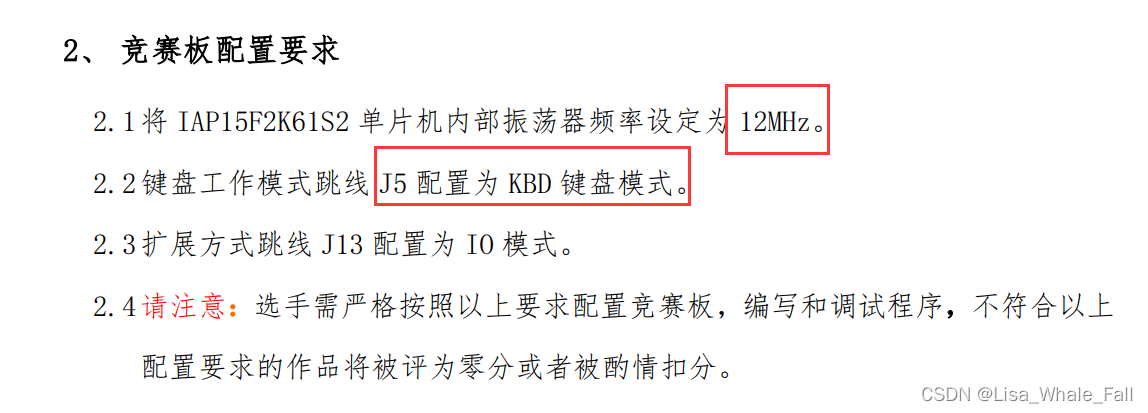

一、基础配置

二、DS18B20模块

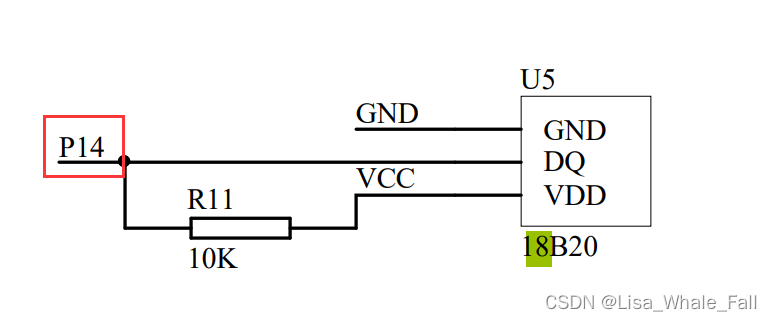

1.在原理图里搜18B20找引脚

2.3在DS18B20资料里搜

SKIP ROM：跳过rom指令的地址

convert：转换温度的命令

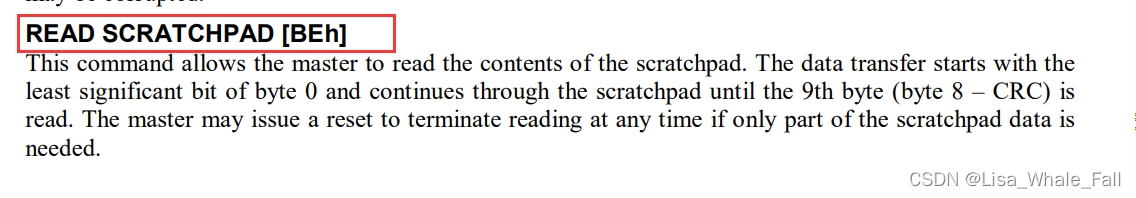

read ：读取温度的命令

3.读取温度函数

①跳过rom ②进行温度转换 ③跳过rom ④读取温度 ⑤先读低位，再读高位 ⑥返回/精度

float rd_temperature(void)
{
	unsigned char high,low;
	init_ds18b20();
	Write_DS18B20(0xcc);//跳过rom
	Write_DS18B20(0x44);//进行温度转换

	init_ds18b20();
	Write_DS18B20(0xcc);//跳过rom
	Write_DS18B20(0xbe);//读取温度

	low = Read_DS18B20();//先读低位
	high = Read_DS18B20();//再读高位

	return (high << 8 | low)/16.0;//返回/精度

}
