绘制地形图（征地篇1）-龙啸

征地制作

（一）、获取征地图

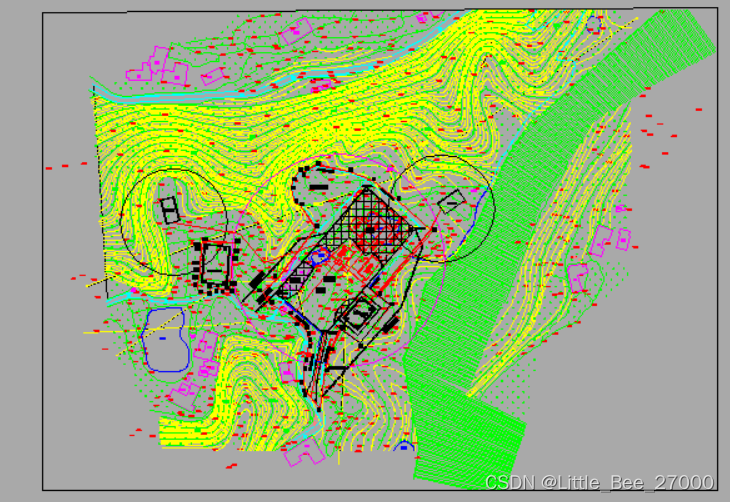

首先用打开一张已经确定好征地线的征地图，如图所示（我用的南方Cass9.1打开的，因为已经绑定了2008版本的CAD）：

（二）、提取征地图中的数据

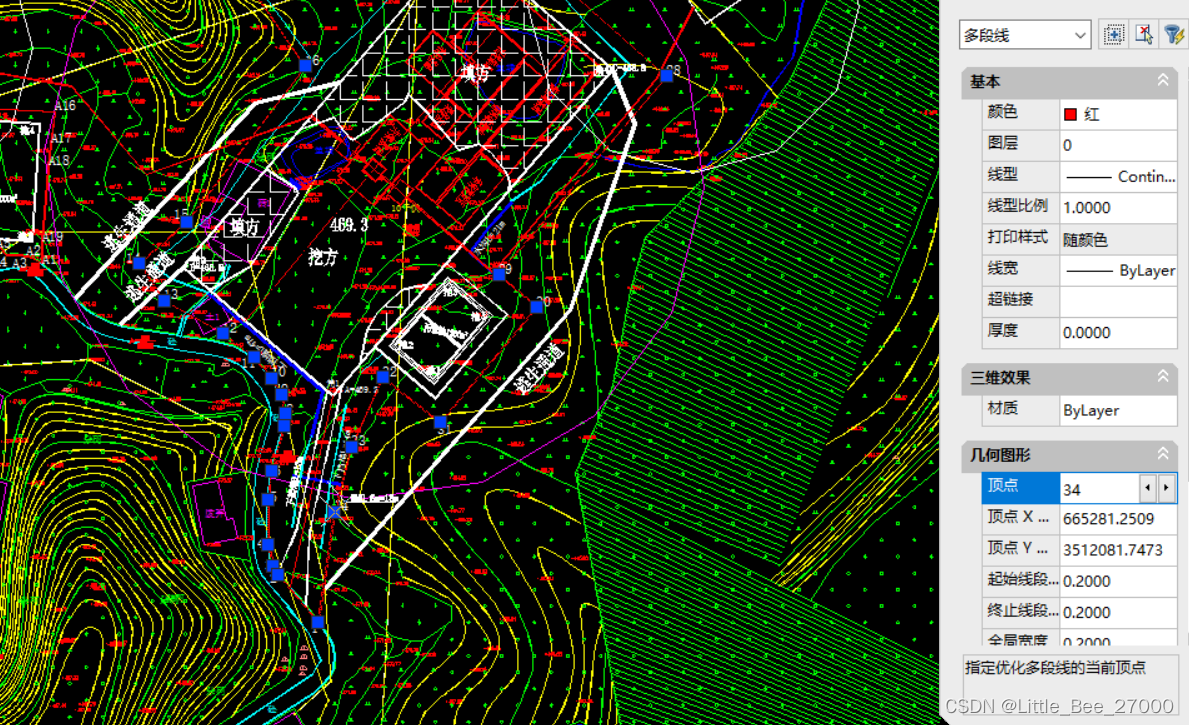

1、找到征地图中的征地线，查看征地线的点是否有重合，如图：

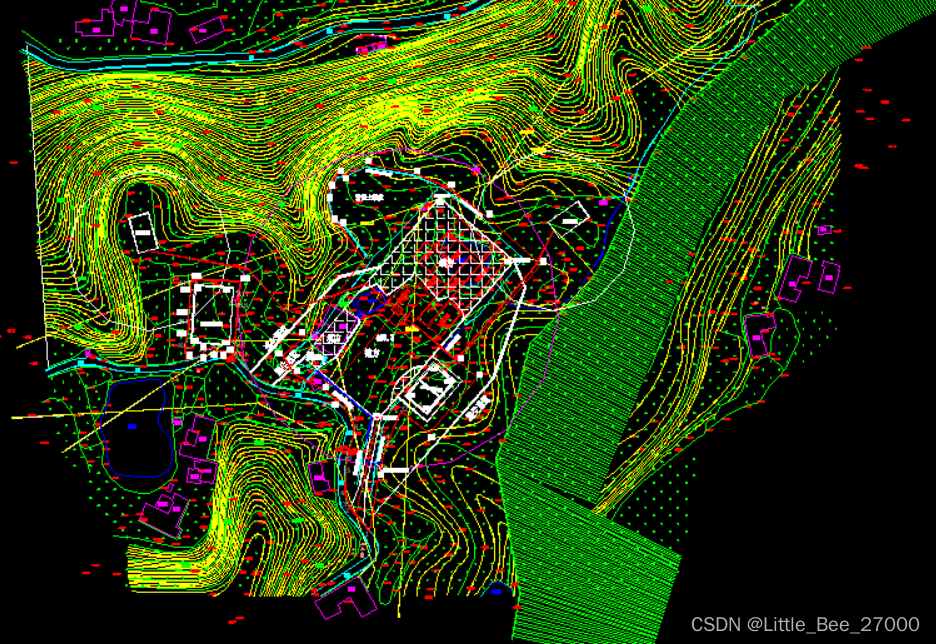

我这里是修改好了的线，如果有重合，则需要重新按照征地线再画一次线，避免数据点的重复。（此处需要注意，画线使用复合线（PL），重新画线与原征地线保持一直，不要随意更改，如果是没上交的文件接近直线处可省略少描这中间的点），画好了之后，从顶点1开始给每一个顶点标上对应的点号，并且用模板的格式（格式刷A1,A2）
2、提取数据点
提取CAD中的复合线坐标点，这里有两种方法，两种方法都需要做数据处理，这里个人推荐第二种。

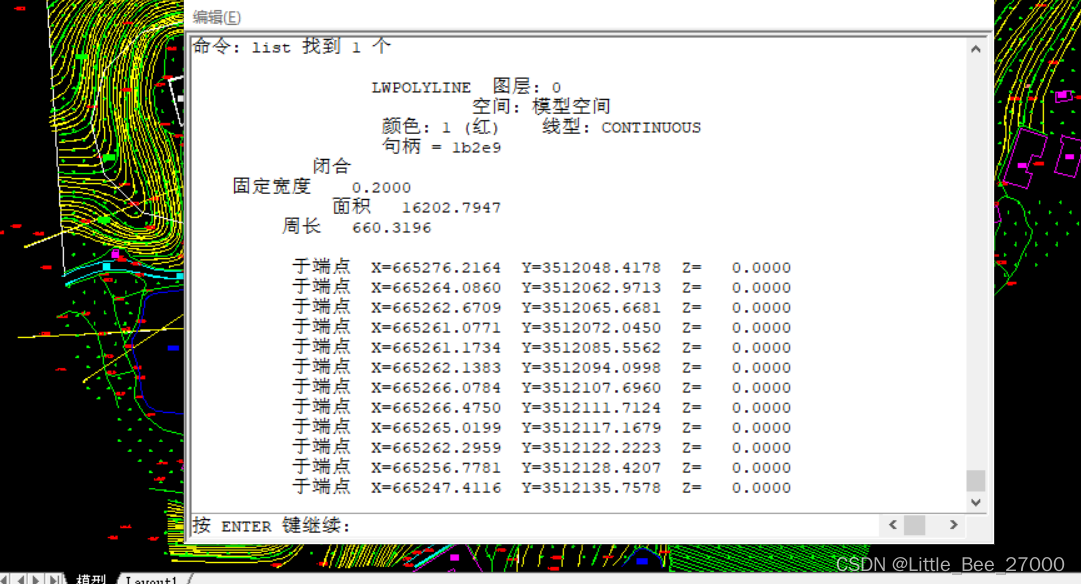

①、一种是利用List命令可直接获取复合线的坐标点：

这里XY坐标与高程点都直接提取出来了后需要自己创建表格保存下这些数据。等着做数据处理时使用。
②、另外一直方法则是生成数据文件获取坐标点

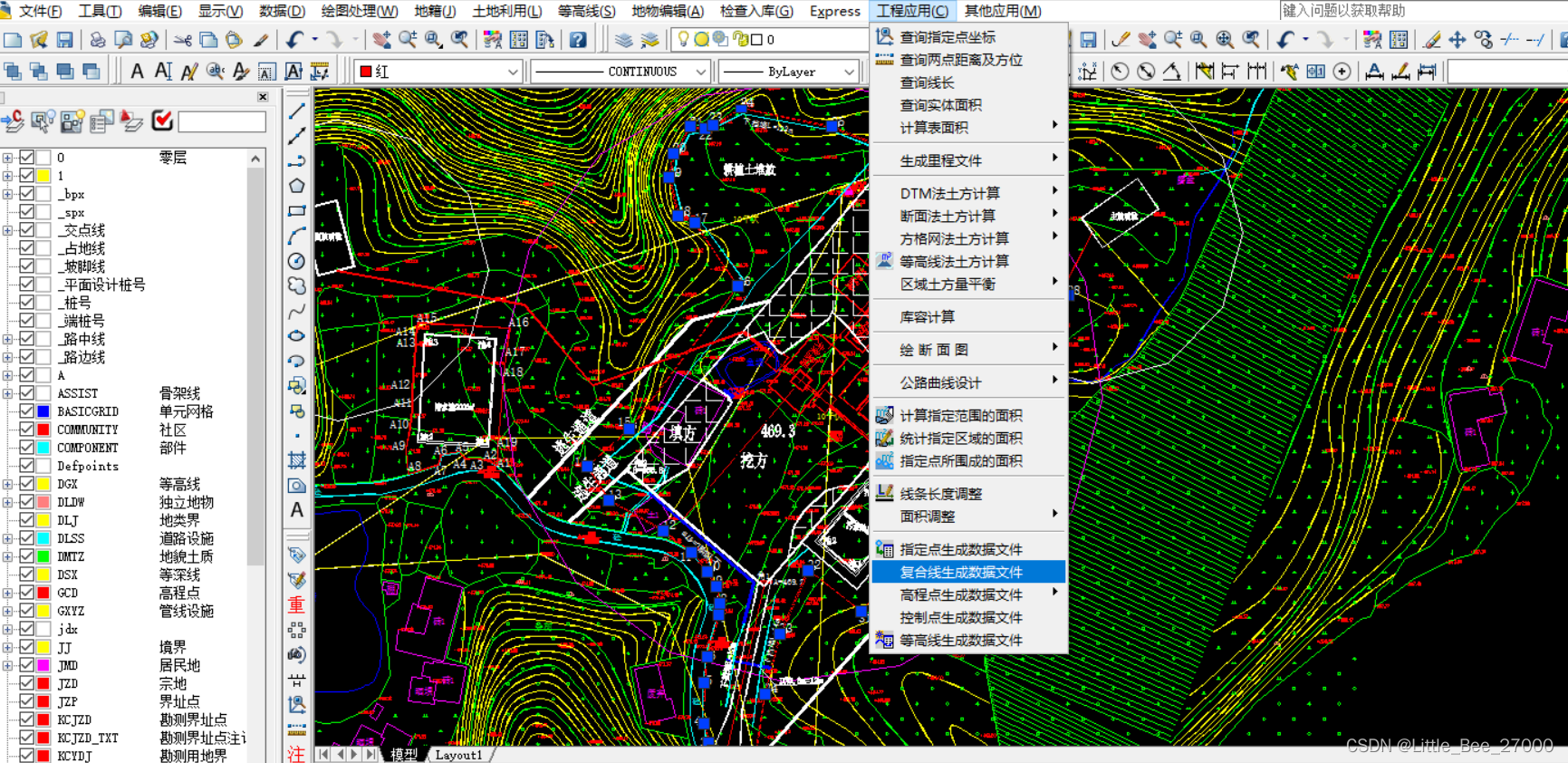

选中画好的线，点击工程应用中的复合线生成数据文件如图：

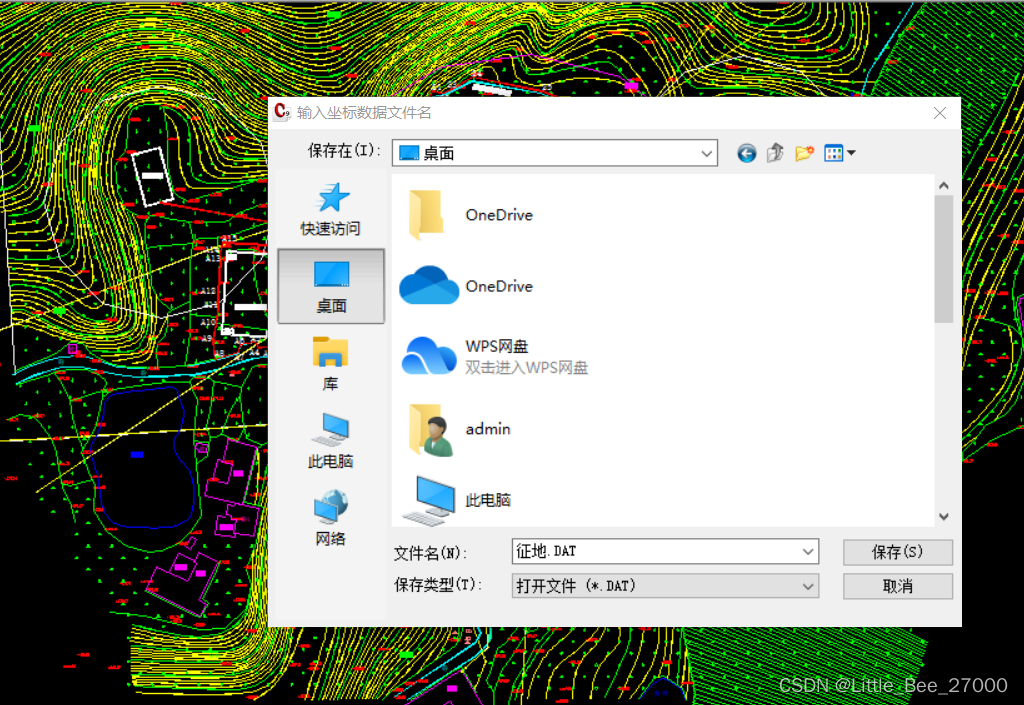

修改生成数据文件的名字保存到指定位置

（三）、处理数据

1、转换程序文件
找到刚才保存的Dat文件进行重命名，修改文件扩展名，因为Dat属于程序文件，无法直接读取，我们后面需要做数据的批量处理，这里就通过修改扩展名转换成csv文件

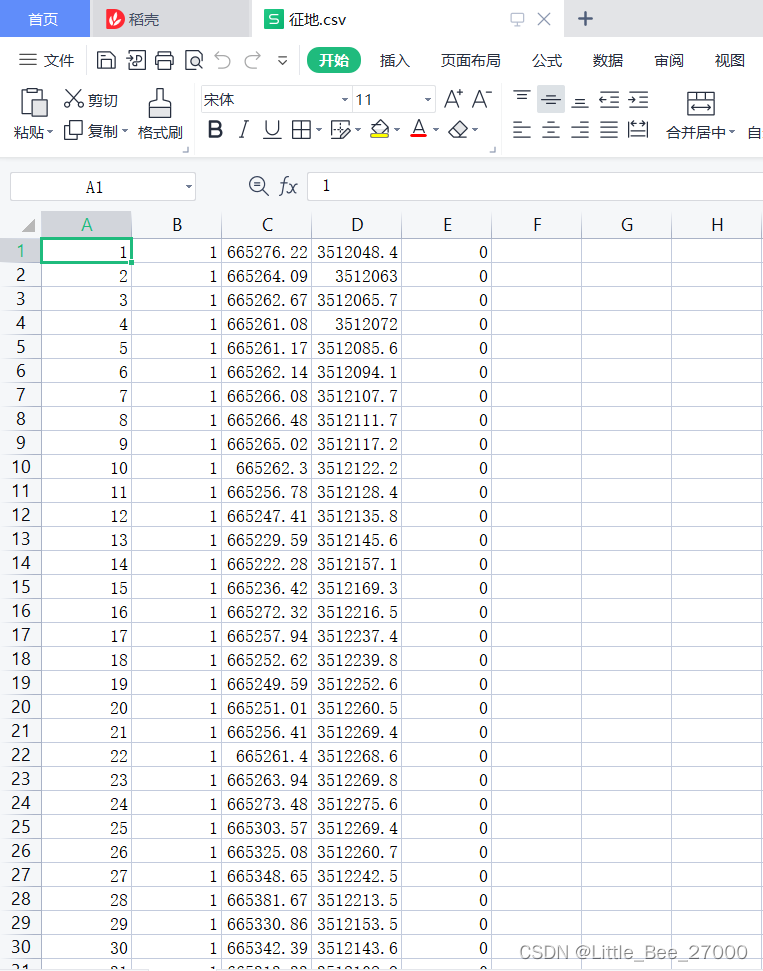

打开保存的数据文件，画了多少点，这里的数据就应该有多少行，第一列代表点号，第二列不太清楚代表什么（此处我理解为代表点的个数），第三列是Y坐标，第四列是X坐标，第五列是高程点。

2、加带号

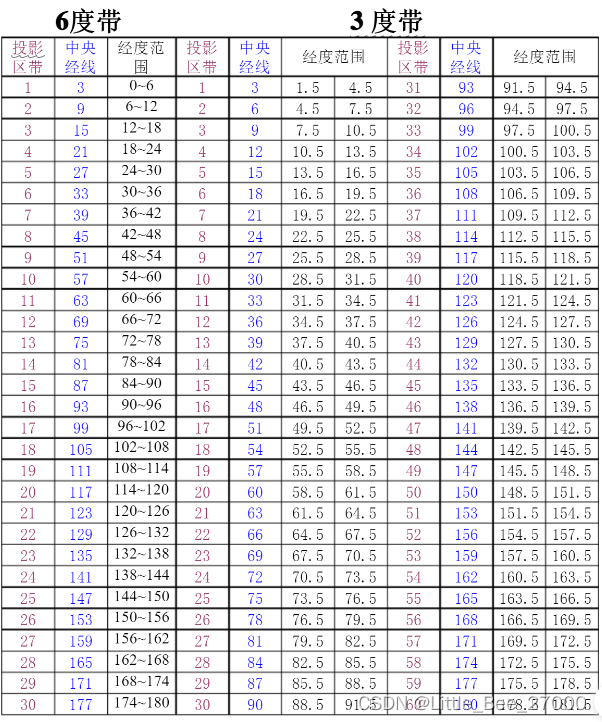

CAD中提取出来的坐标是没有加带号的坐标，Y坐标前面需要加带好，这里加18就行了，至于为什么是加18，因为我们这里需要有带号的坐标，我这张地图中央经线是属于105度，在6度带中的投影带号是18，所以Y坐标前面需要加上18。
参考带号如图：

参考链接：

https://wenku.baidu.com/view/2b57684cac1ffc4ffe4733687e21af45b307fec6.html
http://www.map2shp.cn/blog/post/107.html

3、修改数据格式

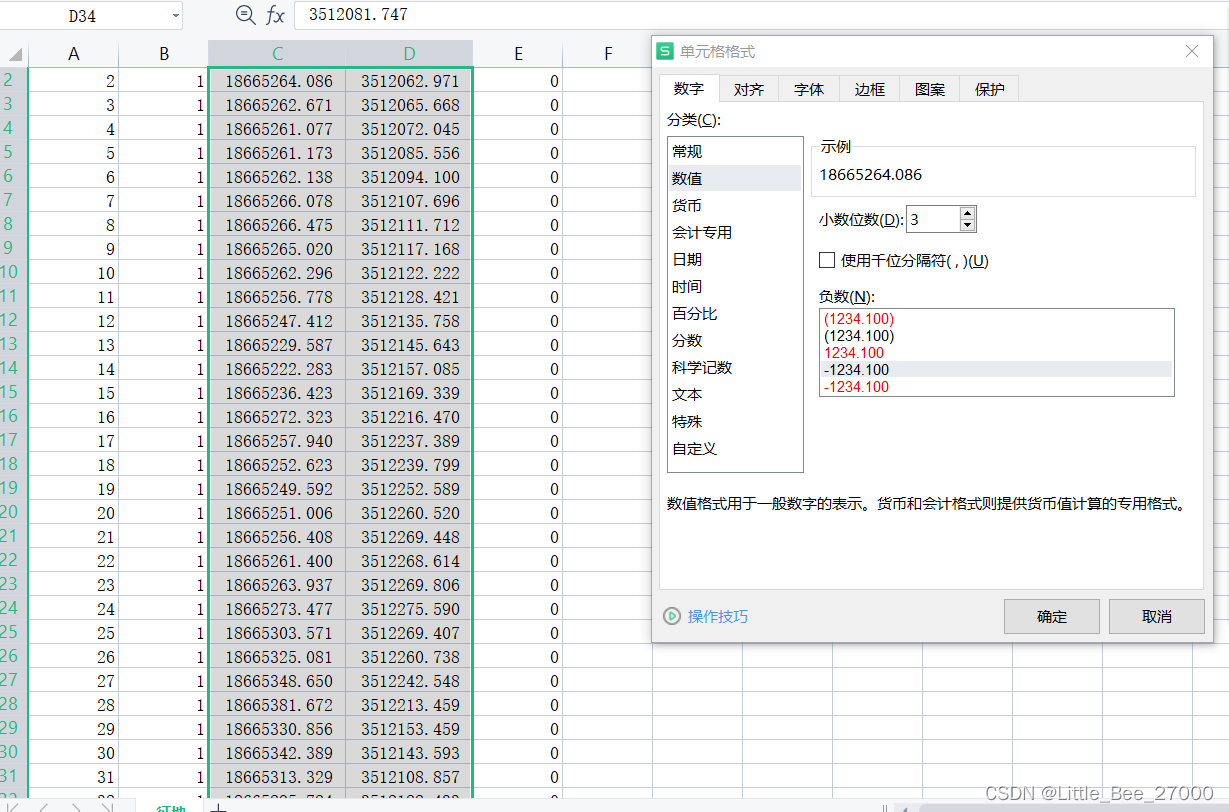

为了数据的美观性与准确度，这里设置格式保留三位小数

4、将数据放入征地资料中
此处由于Cass无法将excel中的表格转换为CAD图元打开，所以这里需要用CAD打开征地图中的layout层（此处我使用的是2007版本的CAD）

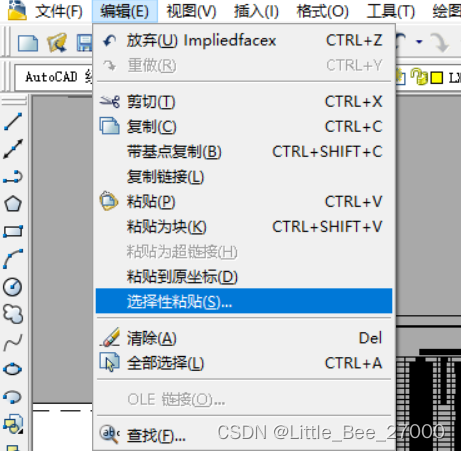

复制表格中的XY坐标，在菜单栏的编辑中找到选择性粘贴

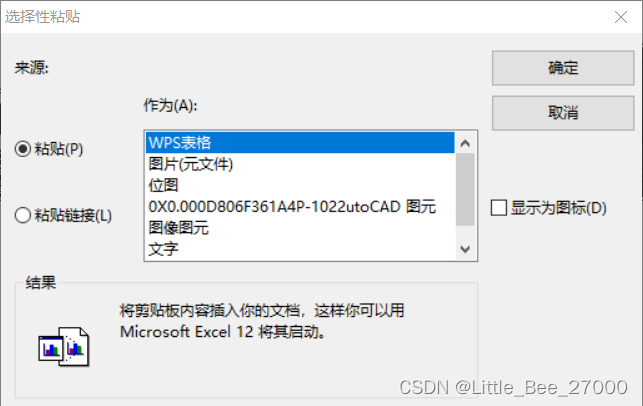

则会弹出对话框，再选择CAD图元确定粘贴

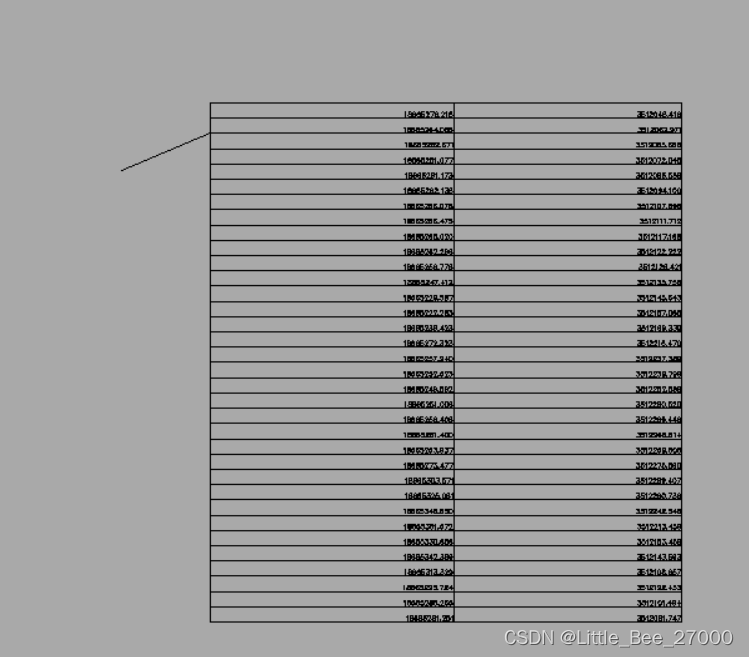

这样就能够得到CAD表格

先将表格拉宽，避免处理数据时出现表格高低不一致的尴尬局面。

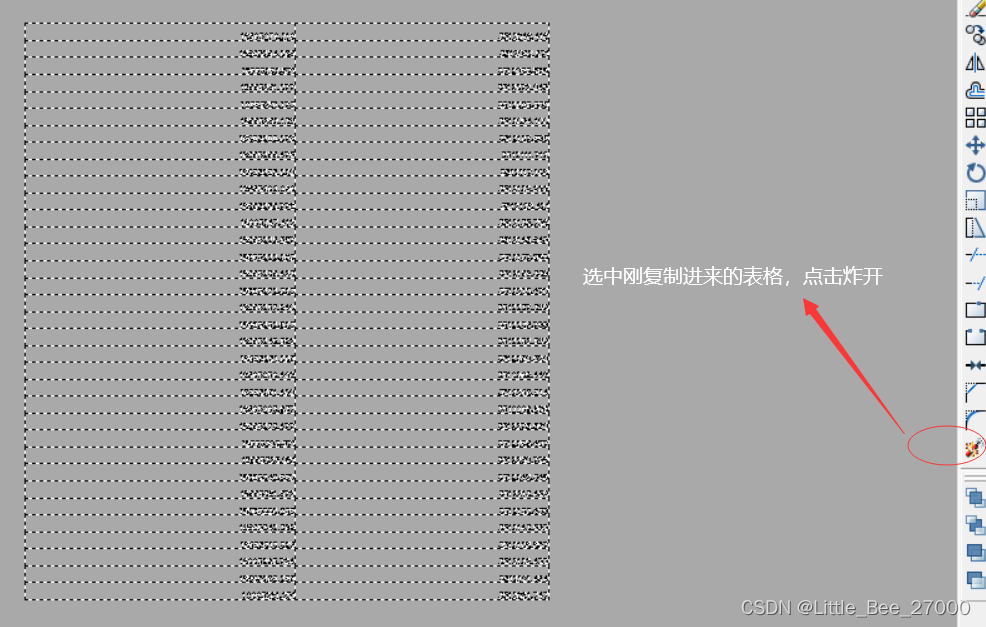

由于复制进来的表格被看作一个整体，所以需要分开，运用炸开命令可以令炸开整体物件分解块,如整体的四边形,可分解为四条边;整个成块的物件,可以分解成线段,便于重新设计。这里可以点击图标炸开，也可以选中表格使用快捷键X炸开。

我们需要的数据格子尺子量出为5，所以只需要画一根10的线，让表格2行以这跟线为基点进行缩放（快捷键SC）即可调整为需要的比例了

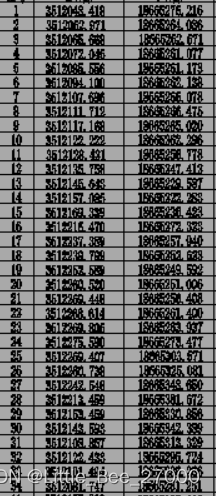

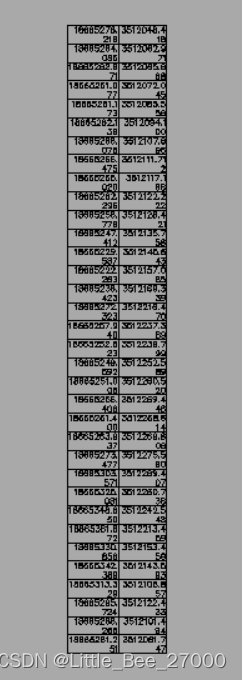

再用复制刷复制文字格式刷数据，快捷命令ma，将数据按照点号放入表格中即可，此处需要注意，表格中整理征地数据是X，Y，而CAD提取出来的是Y，X坐标，此处不要弄反了

坐标提取就算完成了，其他点的处方法与之一致，控制点需要高程，可直接在模型中找到。
如果征地资料中需要1954北京坐标系，就找一个当地参照的坐标差去加减，把国家2000坐标系转换到1954北京坐标系。

（四）、征地面积的计算

一般征地资料中的面积是按照亩来计算，而CAD图文中的我们可以查看到的是平方米的面积，1亩地大概为666.67平方米与之进行换算。

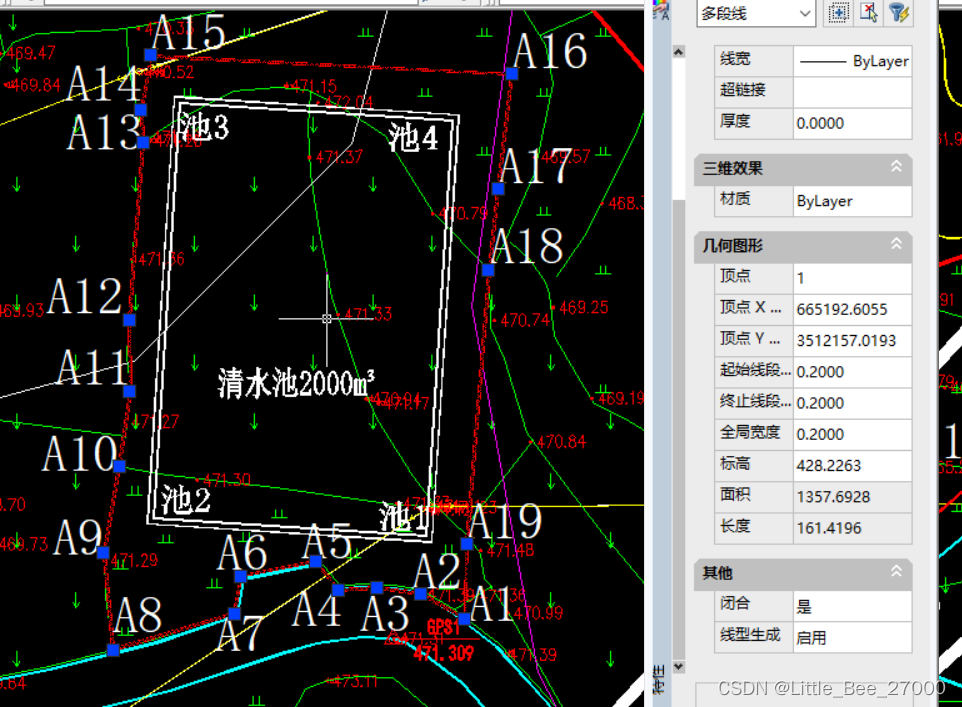

双击需要换算的征地线，弹出特性，在特性中的几何图形中有此地的面积，如图清水池的征地面积为1357.6928，用它去除666.67得到2.04，清水池就为2.04亩（这里一般保留2位小数）。
按照此方式算出所需要知道的地形图面积写入征地资料中。

（五）、征地资料修改完善

征地资料还包括征地图，在模板框中
利用命令MV创建一个视口，在按P形成多变视口，链接模板中的点使其成为一个封闭图行，在按Z输入1xp设置缩放比例，一般是鼠标滚轮调好了想要的区域。

还可以利用CAD中的替换功能find快捷键进行统一修改项目号，页面，项目名称等，此工作量主要是仔细，技术含量不高，但是做数据要求对每一个环节都要仔细不出差错。
