《数据库应用系统实践》------ 小区停车管理系统

系列文章

《数据库应用系统实践》------ 小区停车管理系统

---

---

一、需求分析

1、系统背景

对于当今停车场题来说，其车辆进出量大，各种信息管理内容复杂，查询和管理出入车辆信息和车辆设计信息等工作由人工完成将是很累的，也许还很不切实际，不仅浪费了许多人力物力资源,而且还很容易出现差错，有一个符合要求的软件对其进行智能化的毕业设计选题是最好不过的，节省了人力物力资源，并且对各种信息的把握和操作也更加方便了，对所有信息有了一个全局的掌握。对于一名专业的信息技术人员来说，如何最大限度地利用车辆管理部门多年来在数据库系统上的投资，是每一个从事信息技术工作的专业人员都应该考虑的问题。现在全国的很多大型停车场的车辆出入登记都采用了计算机管理，这样就需要一种管理软件来为车辆者服务，协助他们来完成管理数量巨大的车辆出入登记收费这么一个庞大的工作。因此我设计了小区停车管理系统来满足需求。

2、 系统功能结构（需包含功能结构框图和模块说明）

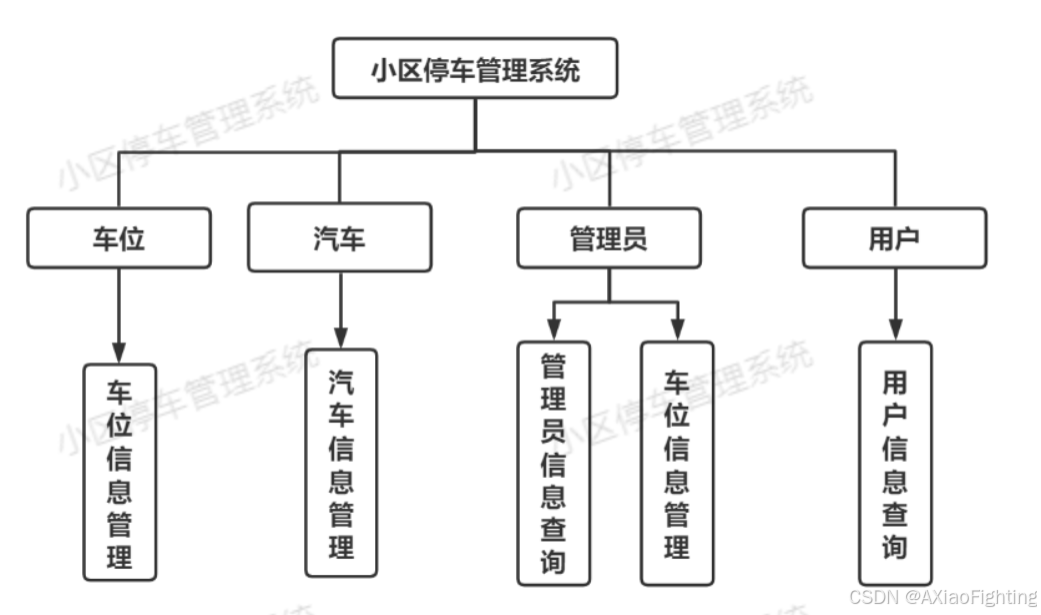

（1）功能结构图

（2）模块说明
系统分为车位、汽车、管理员、用户四个模块
每个模块包含相应信息。

3．系统功能简介

停车人可以查看自己的车辆信息并且可以查看小区的车位情况，管理员可以对车辆和车位进行增删改查的管理。

二、概念模型设计

1．基本要素（符号介绍说明）

．基本要素（符号介绍说明）
① 矩形：表示实体。
② 椭圆形：表示属性，即实体的属性。
③ 菱形：表示联系。
④ 连线：该连线为没有方向的线段，分为连接实体与属性（矩形与椭圆形之间的连线）和连接实体与联系名（矩形与菱形之间的连线）；实体与联系名的连线旁需标注联系的类型，如1:1、1:n、m:n。
注意：在联系类型标注时请按照约定俗成的方式标注，一对多使用1:n，多对多使用m：n，如果超过两个实体请采用m:n:p:q：

2．ER图

三、逻辑模型设计

1．ER模型向关系模型转换规则

① 实体转换为单独的关系模式。
② 一对一联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将其中一个实体的之间加入到另外一个实体的关系模式中，作为外键。
③ 一对多联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将n实体的主键合并到1实体的关系模式中，作为1实体关系模式的外键。

2．转换后的关系模型

汽车（车牌号，车牌名，型号，小时租金，用户账号）
用户（用户账户，密码，管理员账号）
管理员（管理员账号，密码）
车位（车位号，车位名，管理员账号）

3．关系模型优化（达到3NF）

以上要素都属于第三范式

四、物理设计

1．创建数据库的SQL语句或截图

CREATE DATABASE 小区停车管理系统
ON PRIMARY
(NAME=YAN,
FILENAME='E:\SQLDate\小区停车管理系统.mdf',
SIZE=5MB,
MAXSIZE=UNLIMITED)
LOG ON
(NAME=YAN_log,
FILENAME='E:\SQLDate\小区停车管理系统_log.ldf',
SIZE=5MB,
MAXSIZE=UNLIMITED)

2．创建所有表的SQL语句或截图（包含完整性约束）

CREATE TABLE 用户(
用户账号        CHAR(20)      PRIMARY KEY,
密码		    CHAR(20)     NOT NULL,
管理员账号      CHAR(20)     NOT NULL,
FOREIGN KEY (管理员账号) REFERENCES 管理员(管理员账号)
)

CREATE TABLE 管理员(
管理员账号         CHAR(20)     PRIMARY KEY,
密码				CHAR(20)	NOT NULL
)

CREATE TABLE 车位(
车位号       CHAR(20)      PRIMARY KEY,
车位名		 CHAR(20)      NOT NULL,
管理员账号	 CHAR(20)	   NOT NULL,
FOREIGN KEY (管理员账号) REFERENCES 管理员(管理员账号)
)

CREATE TABLE 汽车(
车牌号         CHAR(20)     PRIMARY KEY,
车排名         NCHAR(10)    NOT NULL,
型号		   NCHAR(10)    NOT NULL,
小时租金       NCHAR(10)    NOT NULL,
用户账号       CHAR(20)		NOT NULL ,
FOREIGN KEY (用户账号) REFERENCES 用户(用户账号)
)

五、数据库实施

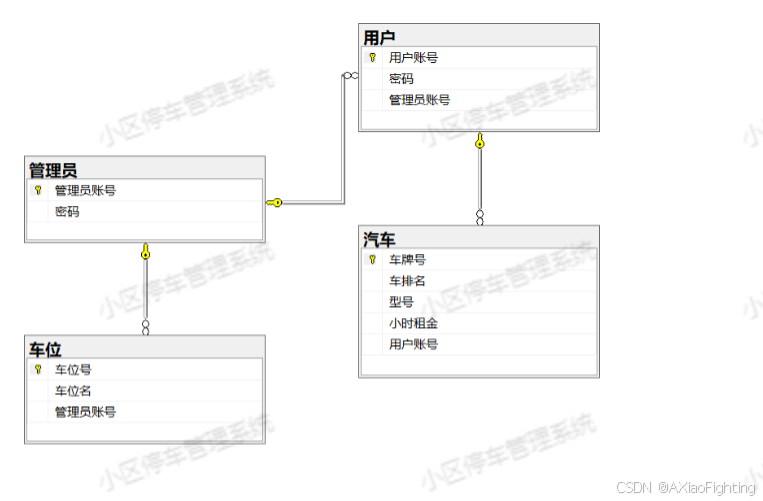

1．粘贴所创建的数据库关系图

2．数据录入

INSERT INTO 管理员 VALUES ('001','001')
INSERT INTO 管理员 VALUES ('002','002')
INSERT INTO 管理员 VALUES ('003','003')
INSERT INTO 管理员 VALUES ('004','004')
INSERT INTO 管理员 VALUES ('005','005')

INSERT INTO 用户 VALUES ('001','001','001')
INSERT INTO 用户 VALUES ('002','002','002')
INSERT INTO 用户 VALUES ('003','003','003')
INSERT INTO 用户 VALUES ('004','004','004')
INSERT INTO 用户 VALUES ('005','005','005')



INSERT INTO 车位 VALUES ('001','CITI','001')
INSERT INTO 车位 VALUES ('002','CLPS','002')
INSERT INTO 车位 VALUES ('003','ASP','003')
INSERT INTO 车位 VALUES ('004','WDL','004')
INSERT INTO 车位 VALUES ('005','HJK','005')

INSERT INTO 汽车 VALUES ('001','路虎','轿车',1000,'001')
INSERT INTO 汽车 VALUES ('002','奔驰','越野',2000,'002')
INSERT INTO 汽车 VALUES ('003','奥迪','越野',3000,'003')
INSERT INTO 汽车 VALUES ('004','玛莎拉蒂','跑车',5000,'004')
INSERT INTO 汽车 VALUES ('005','保时捷','跑车',5000,'005')

3．数据处理

（1）至少包括2张表的等值连接；

（2）创建视图；

（3）编写包含子查询的SQL语句；

（4）有修改语句；

（5）有删除语句；

（6）有包含聚集函数；

（7）有记录过滤，条件过滤语句；

（8）有修改表结构的SQL语句；

（9）用T-SQL语句写出一个对数据表处理的人机交互程序；

（10）编写一个触发器；

六、数据库应用系统实现

1．相关界面截图（对每一张截图进行一定的文字说明）

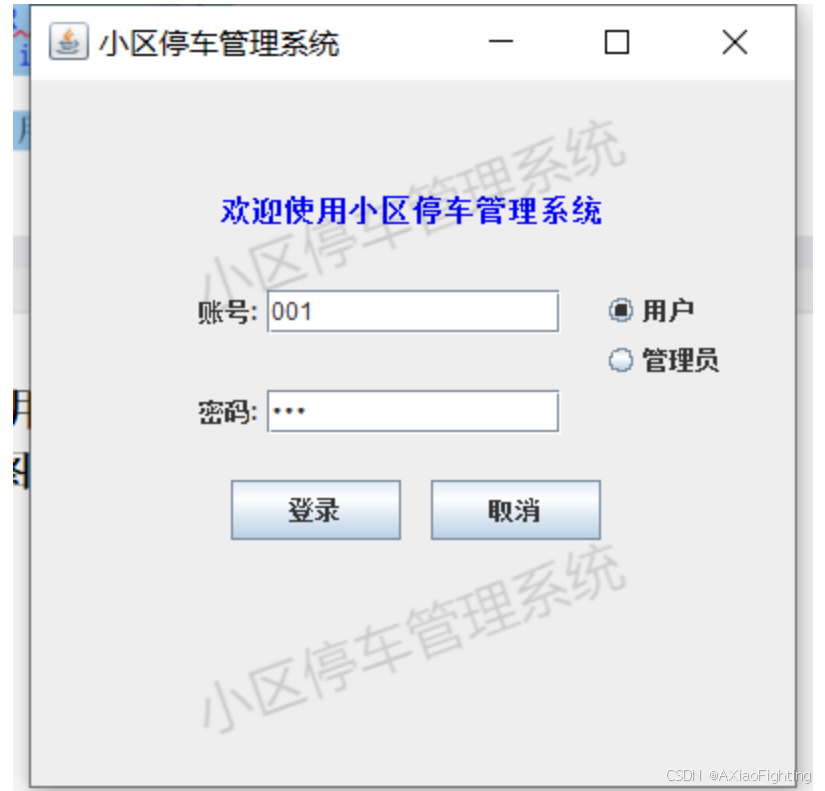

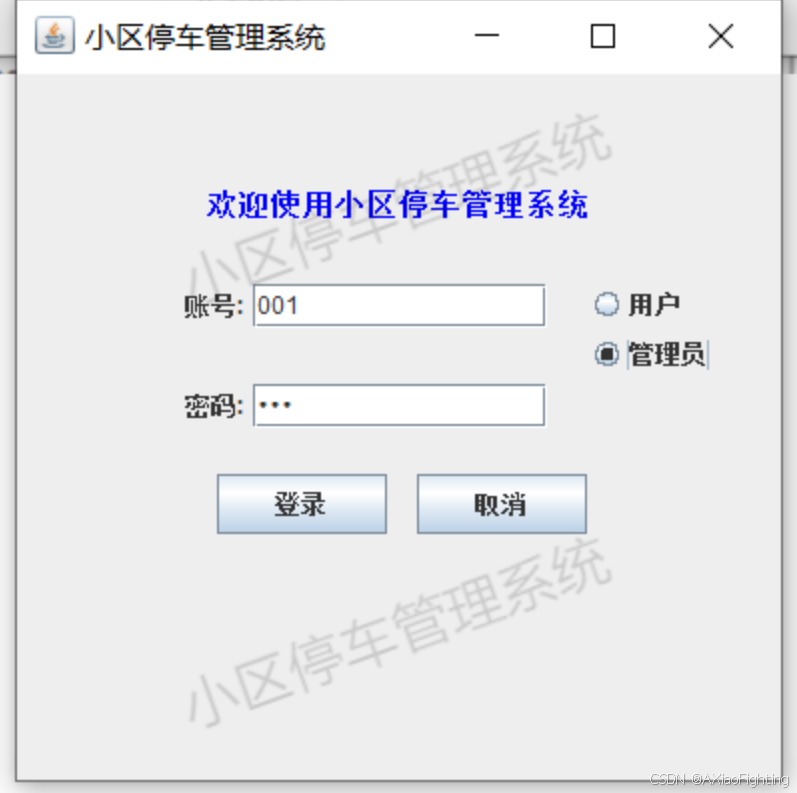

用户登录

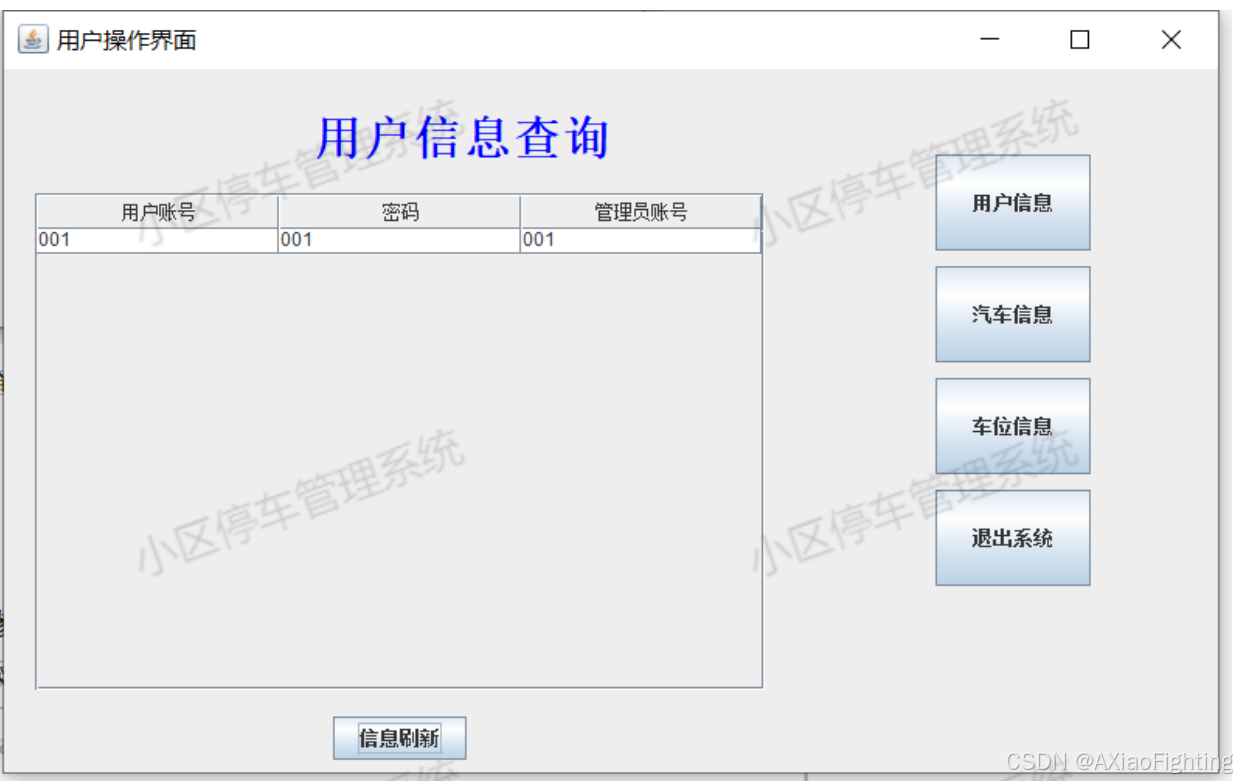

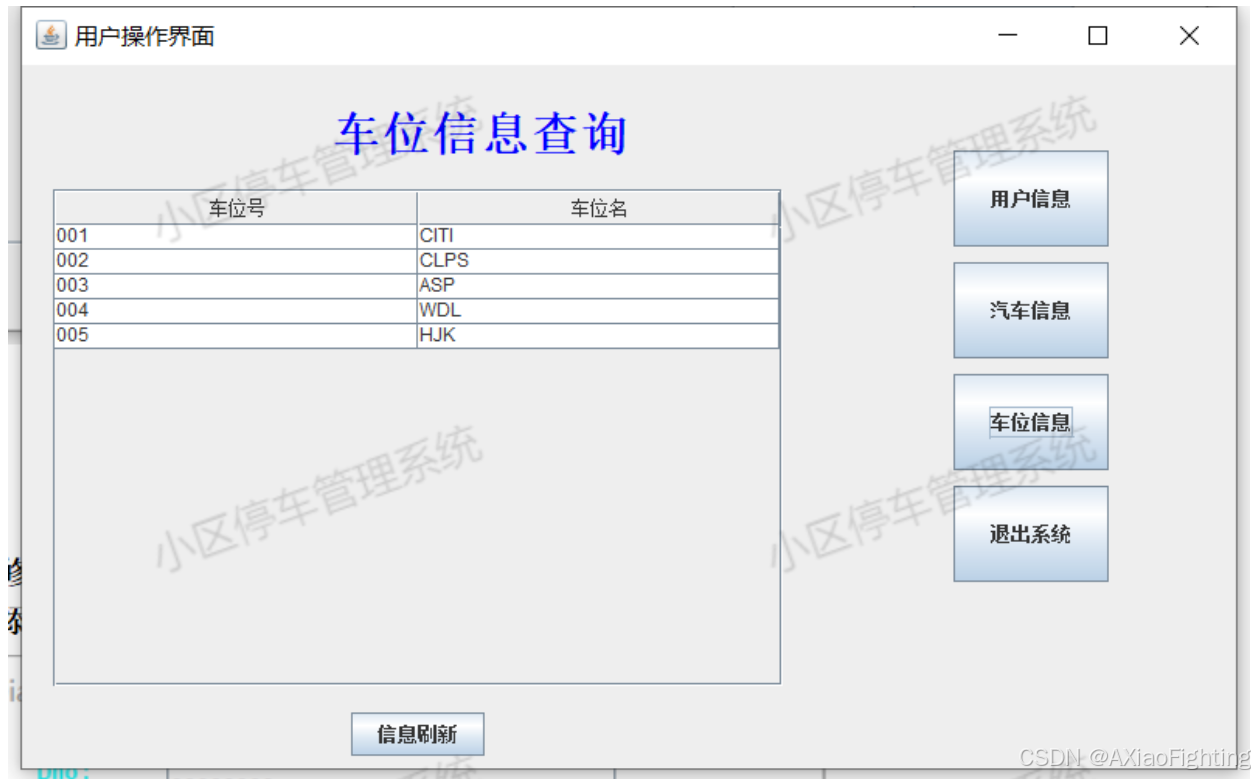

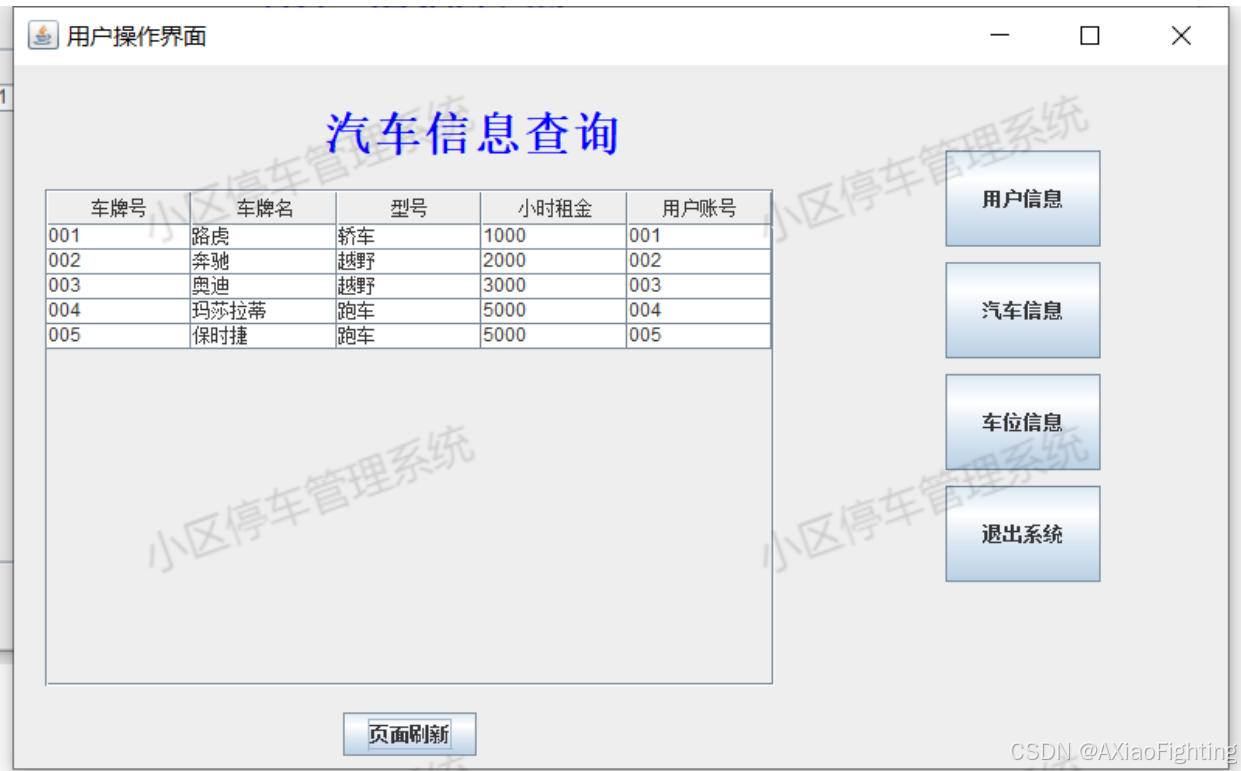

信息查询

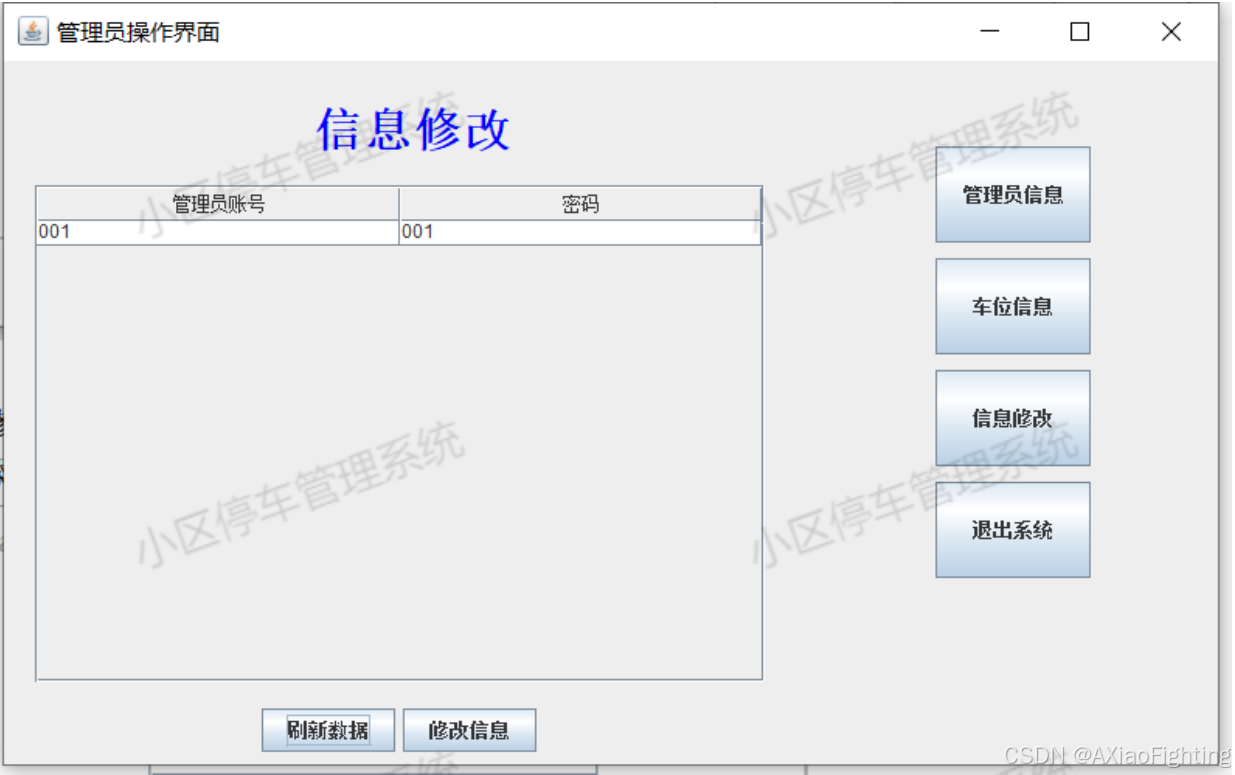

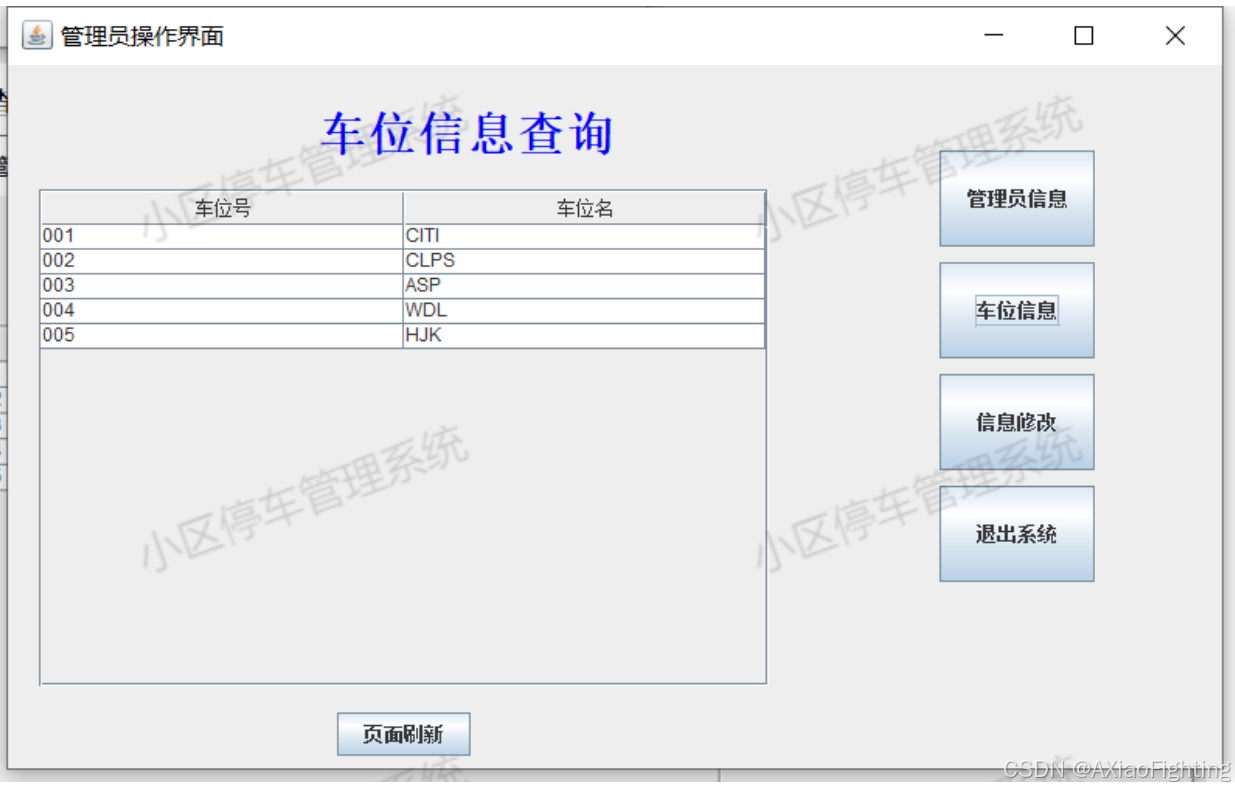

管理员

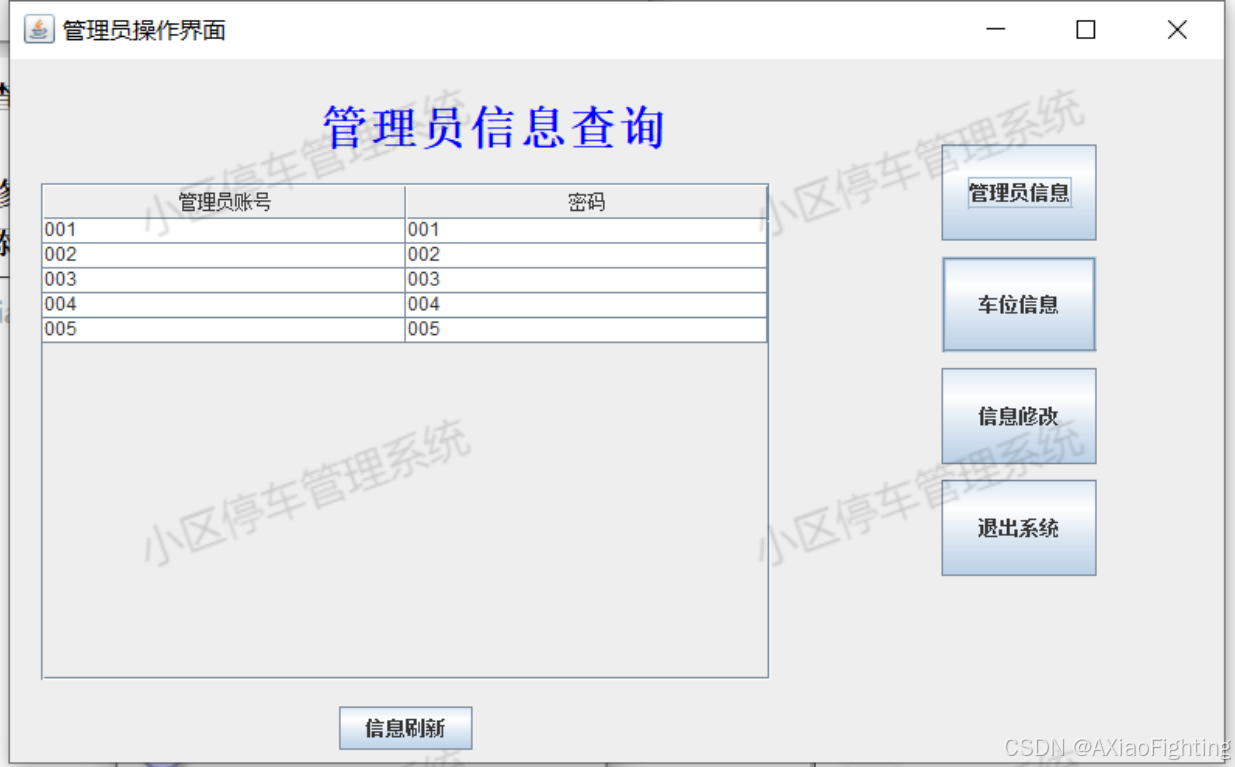

信息查询

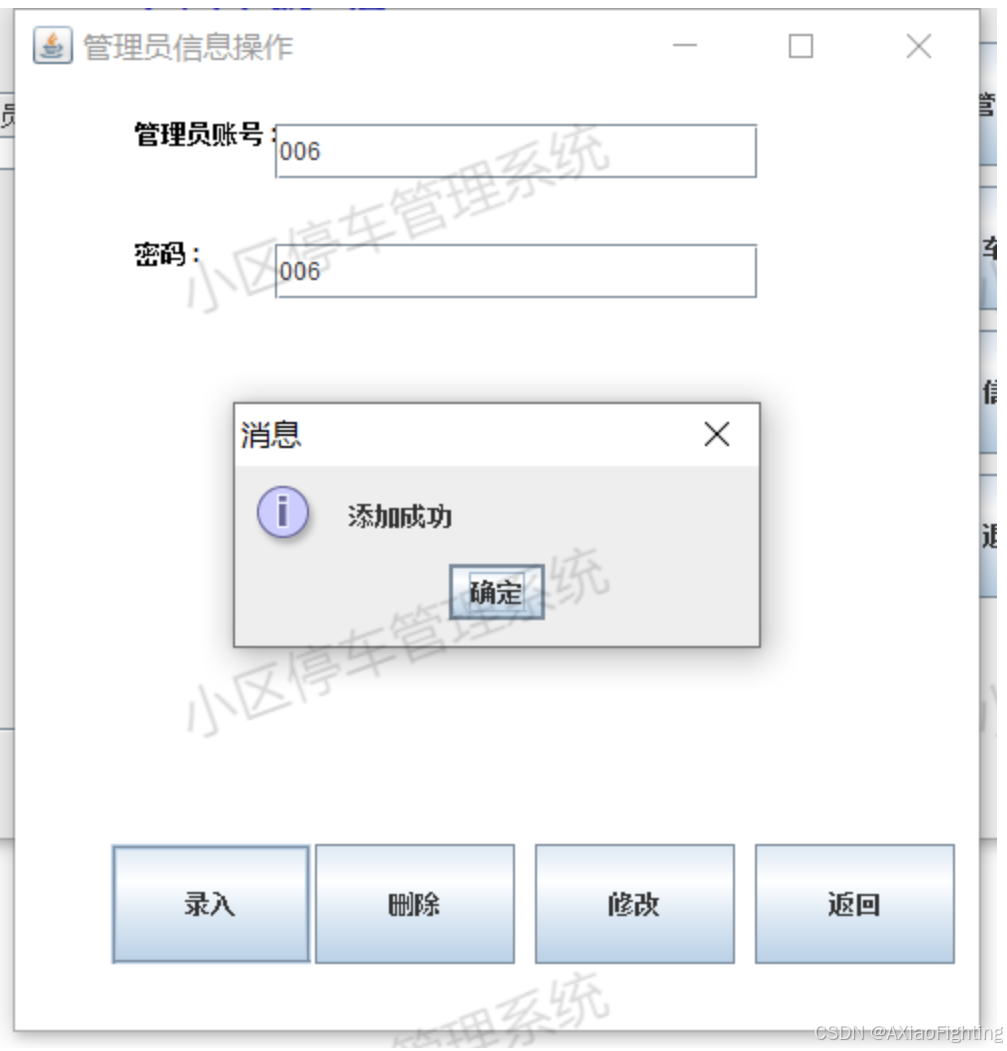

数据增加：

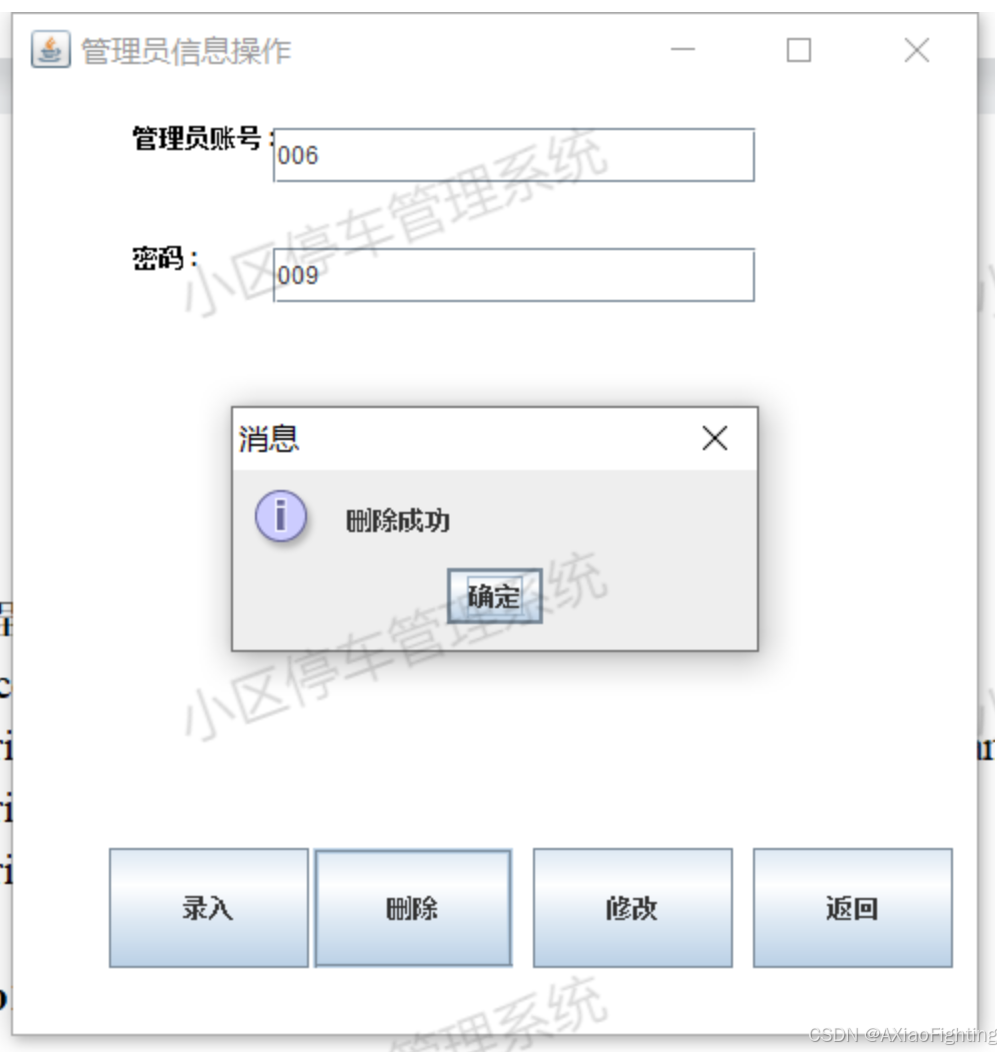

数据删除：

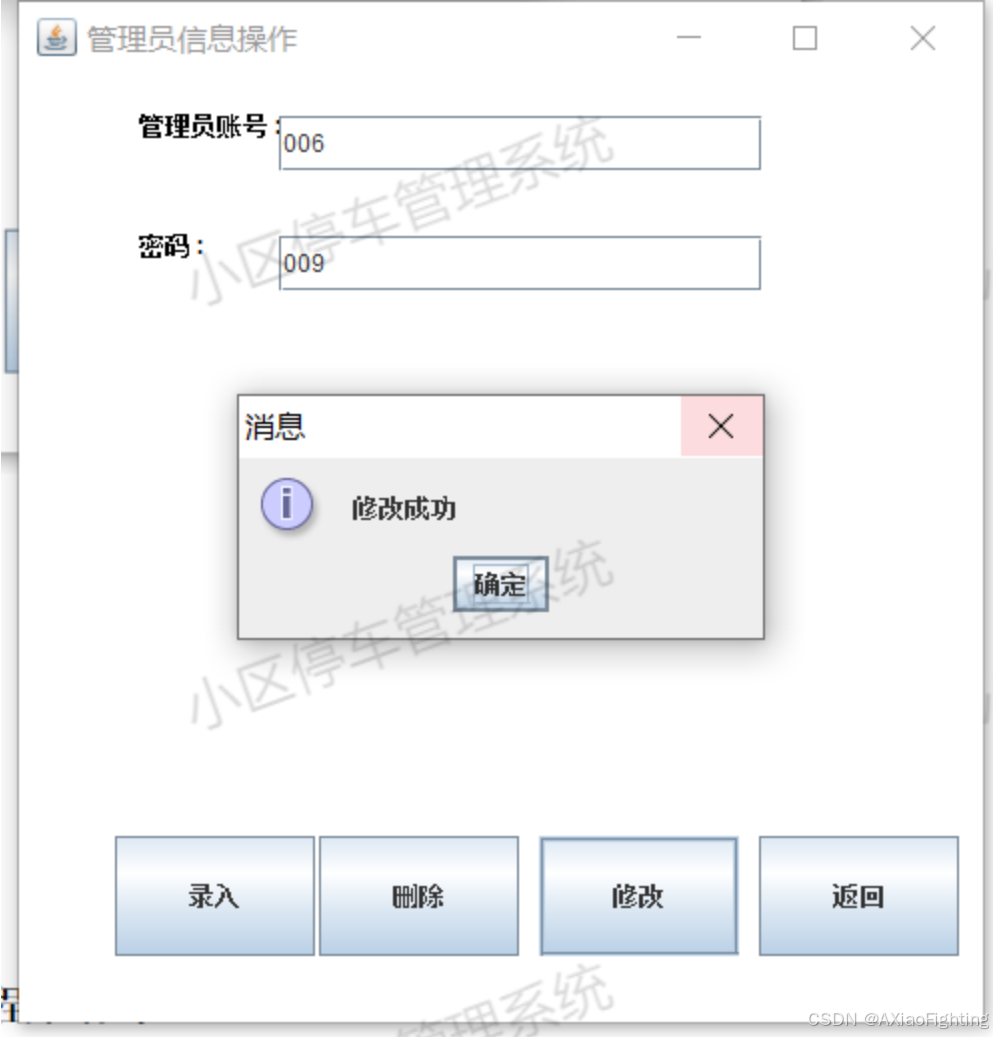

数据修改：

2．和数据库连接的程序语句

String driverName = "com.microsoft.sqlserver.jdbc.SQLServerDriver";
				String dbURL = "jdbc:sqlserver://localhost:1433;DatabaseName=小区停车管理系统";
				String userName = "sa";
				String userPwd = "1";

3.其它代码

		xg.addActionListener(new ActionListener() {

			public void actionPerformed(ActionEvent e) {
					try{
						Class.forName("com.microsoft.sqlserver.jdbc.SQLServerDriver");
						Connection conn =DriverManager.getConnection("jdbc:sqlserver://localhost:1433;DatabaseName =小区停车管理系统","sa","1");
						String sql ="update 管理员 set 管理员账号='"+d1.getText()+"',密码='"+d2.getText()+"' where 管理员账号='"+d1.getText()+"'";
						PreparedStatement pstm = conn.prepareStatement(sql);//执行查询
						pstm.executeUpdate();
						JOptionPane.showMessageDialog(frm,"修改成功");
						}catch(ClassNotFoundException cnfe) {
								JOptionPane.showMessageDialog(null, "数据源错误" ,"错误",JOptionPane.ERROR_MESSAGE);
							}
						catch(SQLException sqle) {
								JOptionPane.showMessageDialog(null, "数据操作错误" ,"错误",JOptionPane.ERROR_MESSAGE);
							}
		}});

			lr.addActionListener(new ActionListener() {
			public void actionPerformed(ActionEvent e) {
			try{
				Class.forName("com.microsoft.sqlserver.jdbc.SQLServerDriver");
			    Connection conn =DriverManager.getConnection("jdbc:sqlserver://localhost:1433;DatabaseName =小区停车管理系统","sa","1");//建立查询条件
			    String sql = "insert into 管理员 (管理员账号,密码) values ('" +d1.getText()+"','"+d2.getText()+"')";
			    PreparedStatement pstm =conn.prepareStatement(sql);//执行查询
			    pstm.executeUpdate();
			    JOptionPane.showMessageDialog(frm, "添加成功");}
			catch(ClassNotFoundException cnfe) {
				JOptionPane.showMessageDialog(null,"数据源错误","错误",JOptionPane.ERROR_MESSAGE);
			}
			catch(SQLException sqle) {
				JOptionPane.showMessageDialog(null,"数据操作错误","错误",JOptionPane.ERROR_MESSAGE);
			}
		}});
			sc.addActionListener(new ActionListener() {
			public void actionPerformed(ActionEvent e){
				try{
					Class.forName("com.microsoft.sqlserver.jdbc.SQLServerDriver" );
					Connection conn2 =DriverManager.getConnection("jdbc:sqlserver://localhost:1433;DatabaseName=小区停车管理系统","sa","1");//建立查询条件
					String sql2 ="delete from 管理员  where 管理员账号='"+d1.getText()+"'";

七、总结

（可选，200字左右的小结，包括
（1）完成情况和不足之处
（2）心得体会
（3）建议）
本次大作业实践，我已经完成了全部的内容，其中我知道了很多的内容。数据库管理系统（DBMS）是指数据库系统中管理数据的软件系统。DBMS是数据库系统的核心组成部分。对数据库的一切操作，包括定义、更新及各种控制,都是通过DBMS进行的。DBMS总是基于某种数据模型,可以把 DBMS看成是某种数据模型在计算机系统上的具体实现。根据数据模型的不同，DBMS可以分成层次型、网状型、关系型、面向对象型等。
关系模型和层次、网状模型的最大判别是用关键码而不是用指针导航数据，表格简单用户易懂，编程时并不涉及存储结构，访问技术等细节。关系模型是数学化模型。SQL语言是关系数据库的标准化语言，已得到了广泛的应用。

参考文献：

[1]不公告发明人. 一种小区停车管理系统:, CN204759557U[P]. 2015.
[2]刘引涛. SQLServer数据库管理与应用技术[M]. 高等教育出版社, 2013.
[3]高少航. ASP.NET及SQLServer的基本应用[J]. 电脑知识与技术：学术版, 2010, 6(10):2.
