【innovus基础】- 查看congestion情况

congestion：中文名拥塞。设计绕线资源的重要指标参数。拥塞程度越高，一般意味着后期绕线越容易出现metal short,spacing violation等drc。

它出现在innovus的时序报告中的最后一行，如下：

• 这就表示了实际走线前的congestion情况，只不过使用走线的溢出率来表示的
• 并且横向的走线溢出率是0.09%. （一般不超过1%都是没有任何问题的）

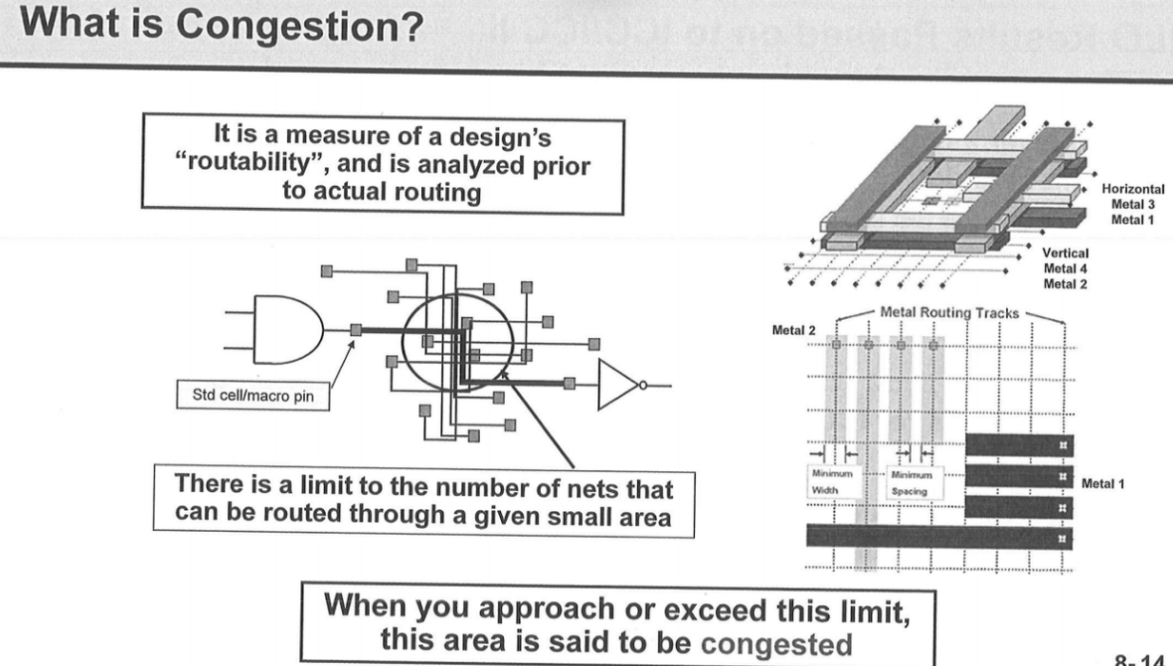

• 那么congestion是什么呢？我们先来看官方对于此的解释：



不难看出，它指的就是一块区域如果分配了超过可用预期走线资源的net，那么就会被认为是over-congested(也就是overflow)。

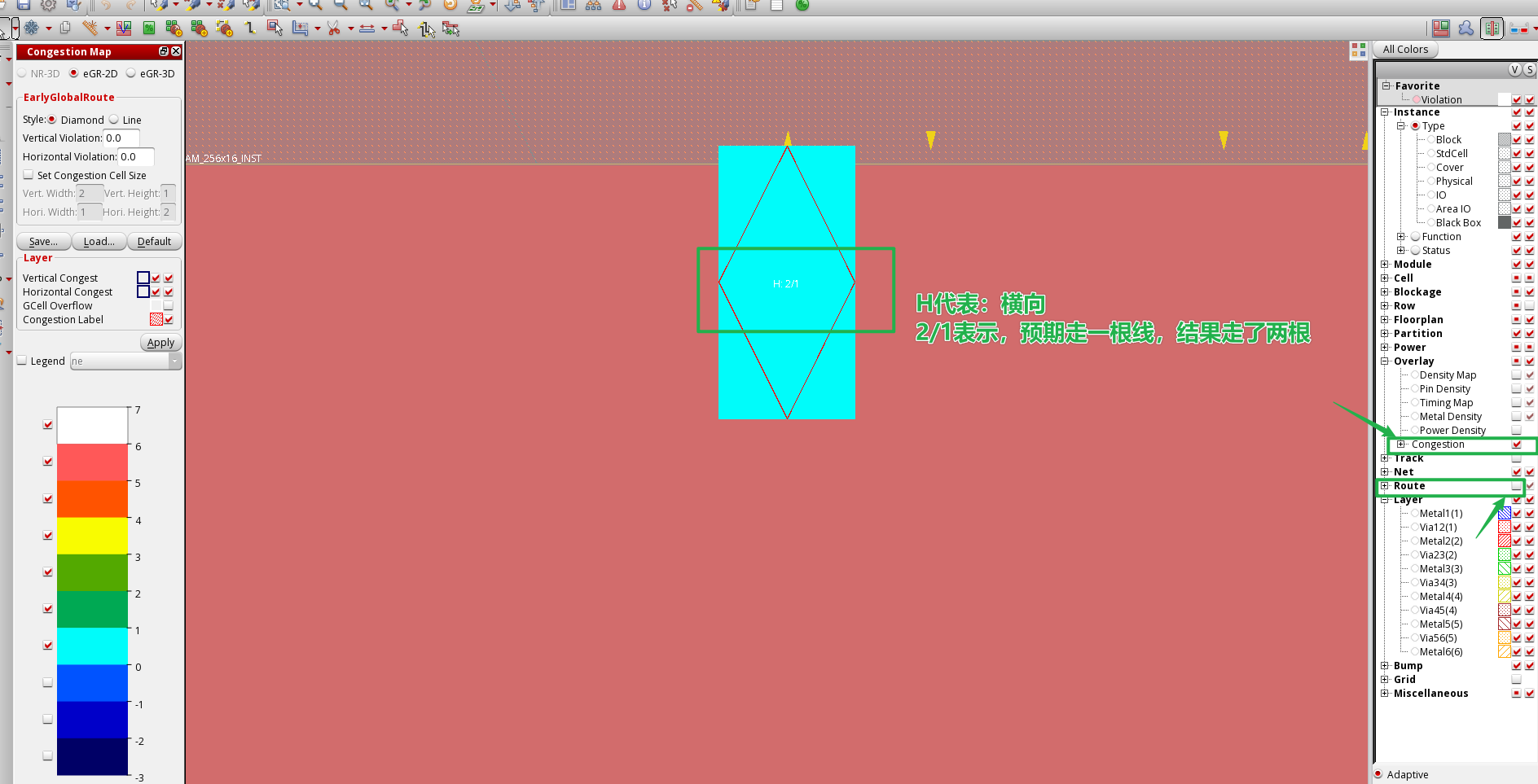

我们可以在innovus gui界面中进行查看

• 关闭route，打开congestion；即可看到对应颜色等级的拥塞情况。
