揭示/proc/pid/pagemap的力量：在Linux中将虚拟地址映射到物理地址

一、/proc/pid/pagemap简介

/proc/pid/pagemap是Linux操作系统中的一个特殊文件，它提供了一种机制将虚拟内存地址映射到物理内存地址。在Linux中，每个进程都有一个唯一的进程ID（PID），/proc/pid/pagemap文件存储了与该进程相关联的页面映射信息。访问/proc/pid/pagemap文件需要root权限或具有相应权限的用户身份。对于非活动进程，页面映射信息可能不完整或不可靠。

/proc/pid/pagemap文件包含了进程虚拟地址空间中每个页面的详细信息，包括页面是否被映射、页面的物理地址、页面的访问权限等。通过读取和分析/proc/pid/pagemap文件，可以将虚拟地址转换为物理地址。

Linux内存管理的目的是有效地管理系统的内存资源，以提供可靠的性能和可用性。

1. 提供虚拟内存：通过虚拟内存，Linux操作系统可以将物理内存和磁盘空间结合起来，使得每个进程都认为它拥有独立的连续地址空间。虚拟内存允许进程使用比实际可用物理内存更大的内存空间，并且提供了更高的灵活性和安全性。

2. 内存隔离和保护：Linux内存管理确保每个进程在运行时彼此隔离，即使它们共享同一台物理计算机。通过分配独立的虚拟地址空间给每个进程，可以防止进程之间的相互干扰和互相访问数据。

3. 除了隔离进程，Linux还允许进程共享内存。这通过使用共享内存段、映射相同的文件到多个进程以及使用进程间通信（IPC）机制来实现。内存共享可以提高应用程序之间的通信效率，并减少系统资源的浪费。

4. Linux内存管理负责分配和回收系统内存。它通过内核内存分配器（如Slab分配器）和垃圾回收机制（如页面回收器）来有效地管理内存资源，并在需要时重新分配和释放内存。

5. 性能优化：使用高级内存管理技术，如页面置换算法、文件缓存机制和内存压缩，可以最大限度地提高内存的使用效率，并减少访问延迟。

二、了解虚拟地址到物理地址的转换

虚拟地址和物理地址的概念:

• 虚拟地址是指由CPU生成的地址，用于访问内存中的数据。它在程序执行时由操作系统分配给每个进程，每个进程都认为自己拥有独立的地址空间，其中从0开始的地址都是可用的。虚拟地址空间的最大优势是它提供了一种抽象的地址空间，不受物理内存大小的限制，允许进程使用比实际物理内存更大的内存空间。

• 物理地址是指内存中存储数据和指令的实际地址。它是指实际的硬件内存地址，由内存管理单元（Memory Management Unit，MMU）将虚拟地址翻译成对应的物理地址。物理地址是实际存储和访问数据的地址，它直接对应于计算机内存模块的实际位置。

虚拟地址是进程可见的地址，由操作系统管理，使得每个进程拥有独立的地址空间；而物理地址是实际的硬件地址，用于在内存中存储和访问数据。操作系统的内存管理单元负责将虚拟地址转换为对应的物理地址，从而实现进程的正确访问和操作内存。

在内存管理下，虚拟地址到物理地址的转换是由操作系统的内存管理单元（MMU）负责完成的。

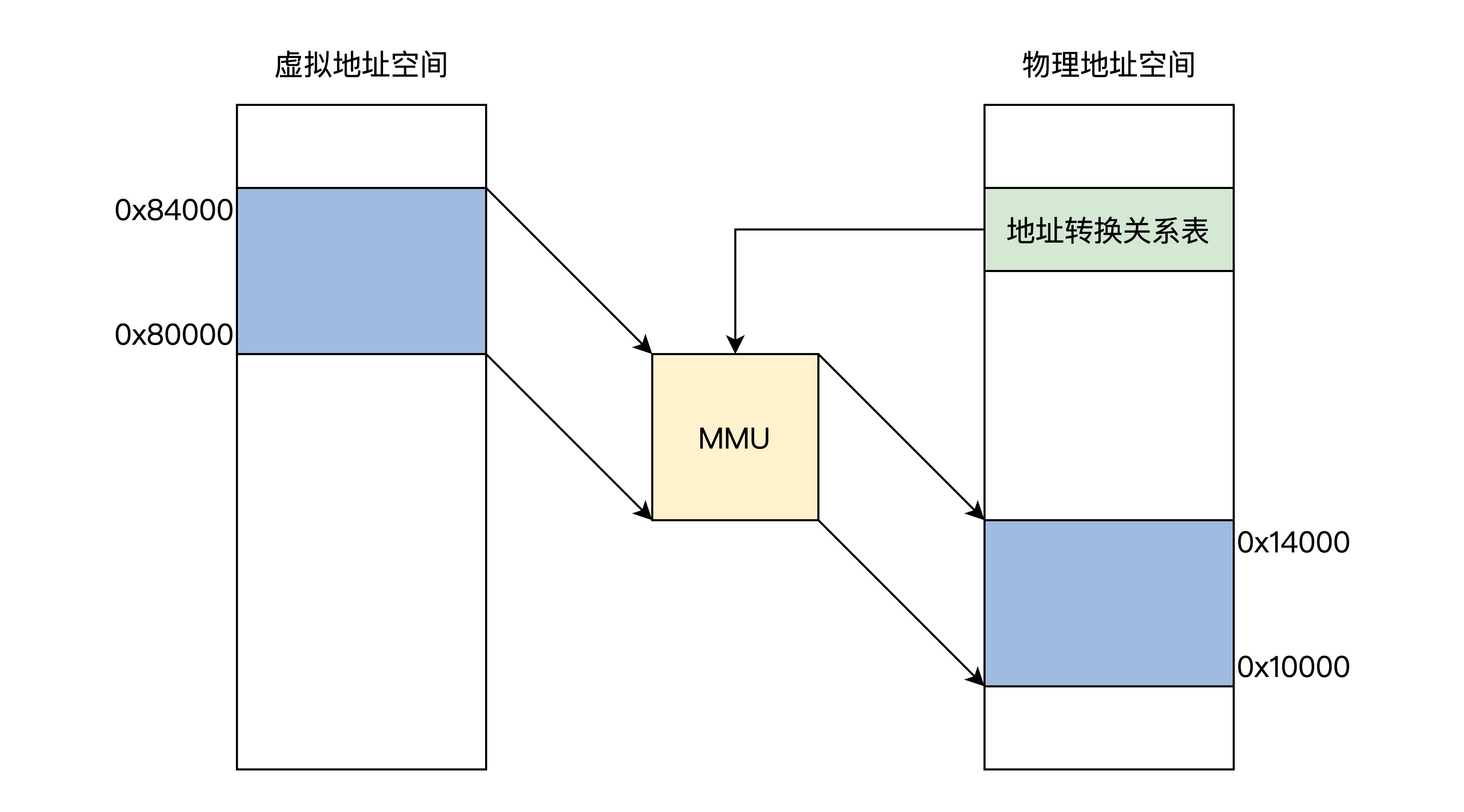

操作系统使用一个页表来管理虚拟地址到物理地址的映射。页表是一个数据结构，其中包含虚拟页号（Virtual Page Number，VPN）和物理页号（Physical Page Number，PPN）之间的映射关系。虚拟页号是虚拟地址的一部分，用于定位页表中的对应页项。物理页号指示实际存储页的位置。

当程序访问虚拟地址时，CPU会将虚拟地址发送给MMU。MMU首先将虚拟地址中的虚拟页号与页表进行匹配，查找对应的物理页号。如果找到对应的物理页号，MMU将物理页号与虚拟地址的偏移量相结合，生成对应的物理地址。然后，CPU可以使用这个物理地址在内存中访问或操作数据。

如果虚拟地址的相应页表项未被加载到内存中，或者虚拟地址超出了进程的地址空间，那么就会发生页面错误（Page Fault）。此时，操作系统会响应页面错误中断，并根据需求来执行相应的页调度算法（如页面置换算法）来将所需的页加载到内存中，并更新页表中的映射关系，以便后续的访问。

虚拟到物理地址映射涉及很复杂的问题，包括内存管理、页表设计、页面调度、安全性和保护等。

三、利用/proc/pid/pagemap进行地址转换

在Linux系统下，/proc/pid/pagemap是一个虚拟文件，可以用于获取有关进程虚拟内存页面映射的详细信息。访问/proc/pid/pagemap可以使用类似cat、grep、awk等命令或者编程语言（如Python、C++）的文件I/O功能。

3.1、访问/proc/pid/pagemap

使用命令行工具来访问/proc/pid/pagemap：

# 假设进程ID是12345
pid=12345

# 使用cat命令打印/proc/pid/pagemap文件的内容
cat /proc/$pid/pagemap

使用C++语言的文件I/O功能访问/proc/pid/pagemap：

#include <iostream>
#include <fstream>
#include <sstream>
#include <cstring>
#include <unistd.h>
using namespace std;

// 获取指定进程的页表项
unsigned long long get_page_table_entry(int pid, unsigned long long vaddr) {
    // 构造/proc/pid/pagemap文件路径
    stringstream ss;
    ss << "/proc/" << pid << "/pagemap";
    string pagemap_path = ss.str();

    // 打开/proc/pid/pagemap文件
    ifstream pagemap_file(pagemap_path, ios::binary);
    if (!pagemap_file) {
        cerr << "Failed to open pagemap file" << endl;
        return -1;
    }

    // 计算文件中要读取的偏移量
    off_t offset = (vaddr / getpagesize()) * sizeof(unsigned long long);
    pagemap_file.seekg(offset, pagemap_file.beg);

    // 读取一个unsigned long long大小的数据
    unsigned long long entry;
    pagemap_file.read(reinterpret_cast<char*>(&entry), sizeof(entry));

    // 关闭文件
    pagemap_file.close();

    // 提取页框号
    unsigned long long page_frame_number = entry & 0x7FFFFFFFFFFFFF;
    return page_frame_number;
}

int main() {
    int pid = getpid();  // 获取当前进程ID
    unsigned long long vaddr = reinterpret_cast<unsigned long long>(&main);  // 获取main函数的虚拟地址

    // 获取页表项
    unsigned long long page_frame_number = get_page_table_entry(pid, vaddr);
    if (page_frame_number == -1) {
        cout << "Failed to get page table entry" << endl;
    } else {
        cout << "Page Frame Number: " << page_frame_number << endl;
    }

    return 0;
}

/proc/pid/pagemap 文件的格式相当复杂，包含的信息有关该进程的每一页的物理地址、是否被交换出去、是否脏页等。因此，需要对文件内容进行解析才能得到有效的数据。

3.2、pagemap文件的数据和结构

每个进程拥有一个对应的pagemap文件，在该文件中，每个虚拟内存页都有一个对应的64位页表项。这个文件的大小与进程的虚拟内存大小一致，并且根据页大小进行了对齐。

pagemap文件的数据和结构如下：

1. 64位页表项（Page Table Entry, PTE）：每个PTE有64位，代表对应虚拟内存页的映射情况。

   • Bit 63：如果该页面的物理帧在主存中，则为1；如果被换出到磁盘中，则为0。
   • Bit 62：如果该页面被修改（即脏页），则为1；否则为0。
   • Bits 0-54：物理帧号（Physical Frame Number, PFN），表示虚拟内存页映射的物理页面编号。
   • Bit 61-59：保留位，总是为0。

2. 文件偏移量计算：要获取特定虚拟地址的PTE，需要根据虚拟地址和页大小计算文件中的偏移量。偏移量计算的公式为：offset = (vaddr / page_size) * 8 。这里的vaddr是虚拟地址，page_size是操作系统的页大小，通常是4KB。

C++解析和处理/proc/pid/pagemap文件的数据：

#include <iostream>
#include <fstream>
#include <sstream>
#include <cstring>
#include <unistd.h>
#include <bitset>
using namespace std;

// 获取指定进程的页表项
unsigned long long get_page_table_entry(int pid, unsigned long long vaddr) {
    // 构造/proc/pid/pagemap文件路径
    stringstream ss;
    ss << "/proc/" << pid << "/pagemap";
    string pagemap_path = ss.str();

    // 打开/proc/pid/pagemap文件
    ifstream pagemap_file(pagemap_path, ios::binary);
    if (!pagemap_file) {
        cerr << "Failed to open pagemap file" << endl;
        return -1;
    }

    // 计算文件中要读取的偏移量
    off_t offset = (vaddr / getpagesize()) * sizeof(unsigned long long);
    pagemap_file.seekg(offset, pagemap_file.beg);

    // 读取一个unsigned long long大小的数据
    unsigned long long entry;
    pagemap_file.read(reinterpret_cast<char*>(&entry), sizeof(entry));

    // 关闭文件
    pagemap_file.close();

    // 提取页框号
    const unsigned long long PFN_MASK = 0x7FFFFFFFFFFFFF;  // 物理帧号掩码
    unsigned long long page_frame_number = entry & PFN_MASK;
    return page_frame_number;
}

// 获取物理地址
unsigned long long get_physical_address(int pid, unsigned long long vaddr) {
    unsigned long long page_frame_number = get_page_table_entry(pid, vaddr);
    if (page_frame_number == -1) {
        cerr << "Failed to get page table entry" << endl;
        return -1;
    }

    // 获取页大小
    long page_size = sysconf(_SC_PAGESIZE);

    // 计算物理地址
    unsigned long long physical_address = (page_frame_number * page_size) + (vaddr % page_size);
    return physical_address;
}

int main() {
    int pid = getpid();  // 获取当前进程ID
    unsigned long long vaddr = reinterpret_cast<unsigned long long>(&main);  // 获取main函数的虚拟地址

    // 获取物理地址
    unsigned long long physical_address = get_physical_address(pid, vaddr);
    if (physical_address == -1) {
        cout << "Failed to get physical address" << endl;
    } else {
        cout << "Physical Address: " << physical_address << endl;
    }

    return 0;
}

提取更多页表项或执行其他操作，例如遍历进程的虚拟内存空间并打印每个虚拟地址对应的物理地址：

// 遍历虚拟内存空间并打印每个虚拟地址对应的物理地址
void print_virtual_to_physical_mapping(int pid) {
    // 获取页大小
    long page_size = sysconf(_SC_PAGESIZE);

    // 打开/proc/pid/maps文件
    stringstream maps_ss;
    maps_ss << "/proc/" << pid << "/maps";
    string maps_path = maps_ss.str();
    ifstream maps_file(maps_path);
    if (!maps_file) {
        cerr << "Failed to open maps file" << endl;
        return;
    }

    // 读取maps文件，逐行处理
    string line;
    while (getline(maps_file, line)) {
        istringstream iss(line);
        string addr_range, perms, offset, dev, inode, pathname;

        // 解析maps文件中的行
        iss >> addr_range >> perms >> offset >> dev >> inode >> pathname;

        // 解析地址范围
        size_t dash_pos = addr_range.find('-');
        if (dash_pos == string::npos) {
            cerr << "Invalid address range: " << addr_range << endl;
            continue;
        }
        string start_addr_str = addr_range.substr(0, dash_pos);
        unsigned long long start_addr = stoull(start_addr_str, nullptr, 16);

        // 遍历地址范围，打印虚拟地址和对应的物理地址
        while (start_addr < stoull(addr_range.substr(dash_pos + 1), nullptr, 16)) {
            unsigned long long physical_address = get_physical_address(pid, start_addr);
            if (physical_address == -1) {
                cerr << "Failed to get physical address for virtual address: " << hex << start_addr << endl;
            } else {
                cout << "Virtual Address: " << hex << start_addr << " => Physical Address: " << physical_address << endl;
            }
            start_addr += page_size;  // 移动到下一个页面
        }
    }

    // 关闭maps文件
    maps_file.close();
}

int main() {
    int pid = getpid();  // 获取当前进程ID

    // 打印每个虚拟地址对应的物理地址
    print_virtual_to_physical_mapping(pid);

    return 0;
}

提取虚拟地址并将其转换为物理地址的步骤：

1. 打开/proc/pid/maps文件，该文件包含了进程的虚拟地址空间的映射信息，可以读取并解析这些信息来获取进程的虚拟地址范围。

2. 通过位操作和系统调用来处理/proc/pid/pagemap文件，该文件包含了页表项的信息，可以根据需要提取页表项并解析从而获取虚拟地址对应的物理地址或页框号。

3. 使用C++或其他编程语言编写代码来读取/proc/pid/maps文件，解析其中的数据并获取虚拟地址范围。然后通过位操作和系统调用来读取/proc/pid/pagemap文件，解析页表项并计算虚拟地址对应的物理地址。

4. 对于每个虚拟地址，通过位操作提取页表项中的页框号，然后计算物理地址。

5. 进行反转地址映射。

开发语言实现从虚拟地址到物理地址转换的步骤：

1. 读取/proc/pid/maps文件并解析出虚拟地址范围。
2. 使用位操作和系统调用来读取/proc/pid/pagemap文件，并根据虚拟地址获取页表项中的页框号。
3. 根据页框号和页大小计算出物理地址。

四、页表、页框架的相关概念

在计算机系统中，逻辑地址空间被划分为固定大小的页，每个页有自己的逻辑页号。这些逻辑页通过页表被映射到物理内存中的页框（也称页块）。物理内存同样被划分为大小相同的页框，每个页框都有一个物理页框号。

页表是一个数据结构，它存储了一系列页表项，每个页表项对应一个逻辑页号，并指向相应的物理页框号。当CPU发出一个逻辑地址时，会通过提取该地址中的页号部分来查找页表，找到对应的页表项后，获取该页所映射的物理页框号。最后，结合页内偏移量，即可形成完整的物理地址。

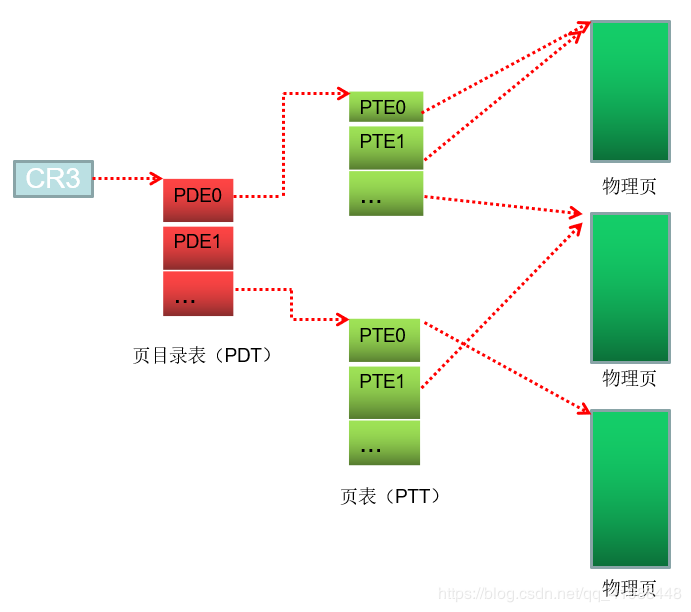

1. 页表（Page table）：页表是操作系统中的一种数据结构，用于将虚拟地址映射到物理地址。每个进程都有自己的页表，用于将进程的虚拟地址空间映射到物理内存中的实际物理地址。页表通常是一个二级或三级的树状结构，以支持大型地址空间。
2. 页（Page）：页是操作系统和计算机内存管理中的最小单位，通常大小为 4KB 或 4MB。虚拟地址空间和物理内存都被划分为大小相同的页。虚拟内存中的页被映射到物理内存中的页框架。
3. 页框架（Page frame）：页框架是物理内存中的最小单位，与虚拟内存中的页大小相同。页框架是用于存储进程数据和指令的物理内存块。当虚拟内存中的页被映射到物理内存时，它们将占用一个页框架。

通过使用页表和页框架，操作系统可以提供虚拟内存功能，让每个进程拥有独立的地址空间并能够访问比物理内存更大的内存空间。页表和页框架的映射使得操作系统可以动态地将进程的虚拟地址映射到物理地址，从而实现内存管理和地址转换。

五、总结

/proc/pid/pagemap 是一个特殊的文件，其中包含了有关进程的虚拟内存页与物理内存页框架之间映射的信息。它可以在 Linux 系统中实现虚拟地址到物理地址的转换。

功能：

1. 提供虚拟地址到物理地址的转换：/proc/pid/pagemap 文件存储了进程的虚拟内存页到物理内存页框架的映射关系。通过读取和解析该文件，可以获得任意虚拟地址对应的物理地址。
2. 支持动态映射更新：当进程的虚拟内存页与物理内存页框架之间的映射关系发生变化时（如内存分配、页面置换等），/proc/pid/pagemap 文件可以提供最新的映射信息，以实现地址转换的更新。
3. 支持查看辅助信息：/proc/pid/pagemap 文件可以提供有关每个虚拟内存页的其他信息，例如是否被加载到物理内存、是否被修改等。
