前言

年假还没休完，老大就布置任务了…
去解决年前产品上的bug, 先去彻底理解LWIP工程。

手头有个以前备好的LWIP开发板, 先接好上电。
手头的JLINK好几个，随便抓了一个。MDK中调试选项中检测是JLINK V8.

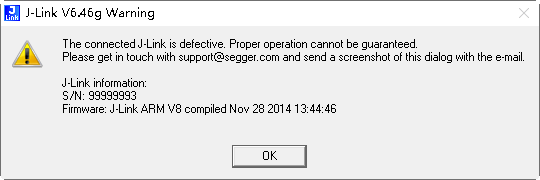

不过弹出了一个JLINK授权警告，没办法和MDK配在一起调试板子。

本地安装的JLINK组件是J-Flash V6.46g.
本来可以再换一个JLINKV9或V10或STLINK, 不过在假期中，不想换JLINKV8了，自己来解决这个问题。换换心情。

试验

本机是最新版Win10(1909.18363.628) + 本地上以前装的IDA7.0.

尝试用JLINK.exe来连接仿真器，也是这个提示。
说明，这个提示是在一个DLL的接口中.

用IDA载入JLINK.exe, 没有找到这个告警提示. 进一步验证了，这个告警提示是从DLL中取得的。

用procexp.exe 观察弹出警告后的JLINK.exe, 发现只载入了JLinkARM.dll. 其他的DLL都是windows自带的。
C:\Program Files (x86)\SEGGER\JLink\JLinkARM.dll

分析JLinkARM.dll，查找字符串如下

.rdata:103FBCB0 aTheConnectedJL_8 db 'The connected J-Link is defective. Proper operation cannot be gua'
.rdata:103FBCB0                                         ; DATA XREF: sub_100827D0+5E↑o
.rdata:103FBCB0                 db 'ranteed.',0Ah
.rdata:103FBCB0                 db 'Please get in touch with support@segger.com and send a screenshot'
.rdata:103FBCB0                 db ' of this dialog with the e-mail.',0Ah
.rdata:103FBCB0                 db 0Ah
.rdata:103FBCB0                 db 'J-Link information:',0Ah
.rdata:103FBCB0                 db 'S/N: %d',0Ah
.rdata:103FBCB0                 db 'Firmware: %s',0Ah,0
.rdata:103FBD87                 align 4

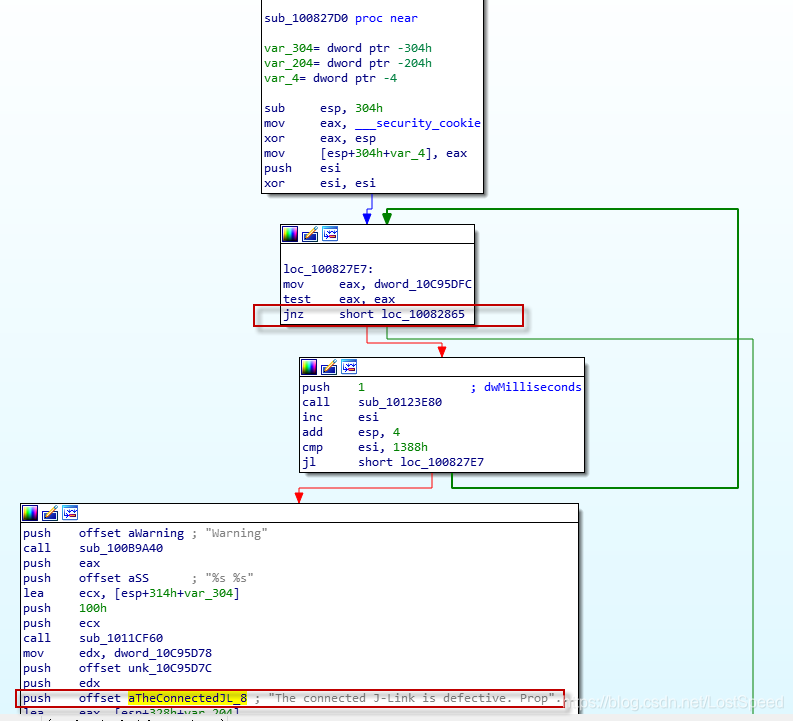

在IDA中查找该提示的参考点

这个函数是 sub_100827D0
可以看到这里有个全局的标志，dword_10C95DFC, 这个标志是在其他地方检测好的，这里只是用。如果这个值为不为0，说明授权正确，按正常流程走.
如果为0, 就去取授权。
如果取不到授权，继续转圈取授权，直到取到。
如果取到的授权不对，从接口返回授权失败信息。

设置IDA将反汇编指令的字节码显示的字节长度改为最大为16字节
Options/General/Disassembly/Number of opcode bytes => 16
IDA修改指令 Edit/Patch program/Assemble…
IDA保存补丁 Edit/Patch program/Apply patches to input file

如果将test eax, eax 改为 mov eax, 1, 字节数不是2字节了，程序乱掉了。

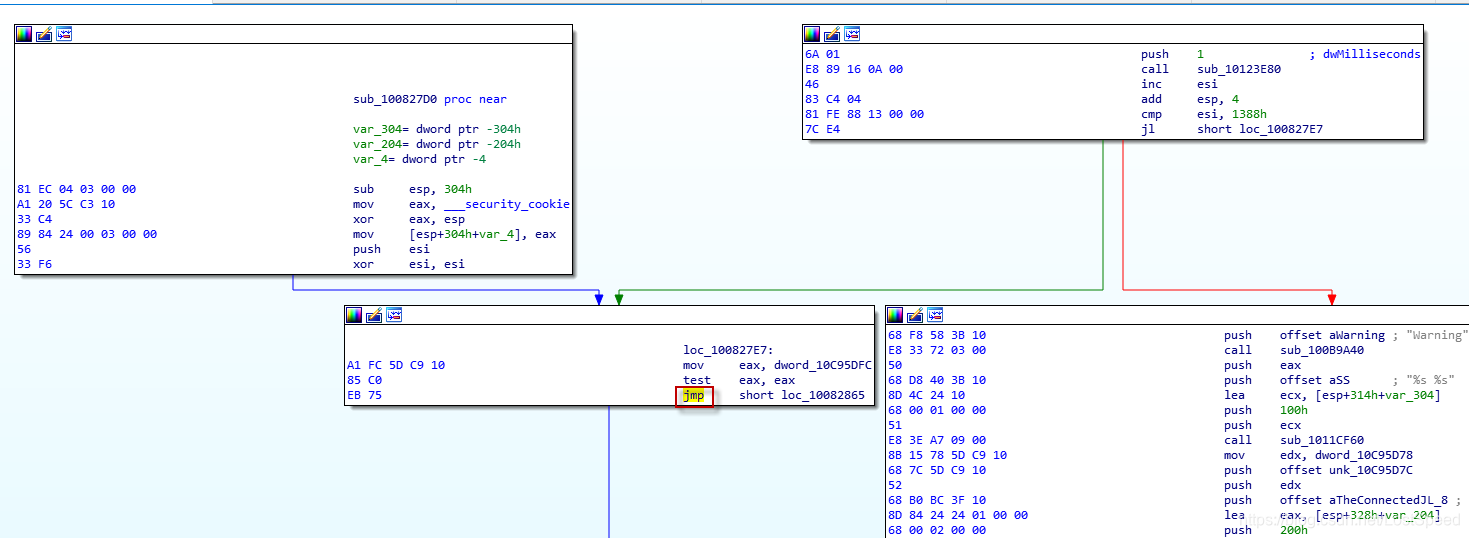

将jnz 改成 jmp 试试
这样改，不一定行，因为eax的值没改呢。先试试。

保存修改，替换文件试试。

修改后, JFlash.exe好使了，不弹出授权警告.(为修改前，只要连上JLINK, 10秒钟之内，就会弹授权告警)

将修改过的JLinkARM.dll拷贝到C:\Keil_v5\ARM\Segger，这里是MDK5用到的JLINK组件.
关掉MDK5, 重启MDK5, 点击魔术棒，打开调试页面，选JLINK, 点击设置，也正常使用，无授权弹框警告。

END

后记

用HAL库写了一个程序来测试。发现30~60秒后，不能单步和下断点了。发现抱错信息是从JL2CM3.dll中来的，JL2CM3.dll中也调用了JLinkARM.dll。看来还是和JLinkARM.dll有关系。

尝试去C:\Keil_v5\ARM\Segger\JL2CM3.dll中找提示, 找到错误提示的标题 JLink - Cortex-M Error
.rdata:1013EF38	00000017	C	JLink - Cortex-M Error

再去找 Cound not stop, 找到了
.rdata:1013EFBC	0000003D	C	Could not stop Cortex-M device!\nPlease check the JTAG cable.

查找此提示的参考点，提示在sub_10006660()中，有一个大的switch, 都是错误的提示。那么sub_10006660（）是一个错误处理函数了。

还有一个参考点在 sub_10009DA0(), 这是个JLINK检测函数，能检测很多种错误(e.g. 没插入JLINK等)，判断挺多的，不能修改这个dll.

但是JL2CM3.dll中告警提示的上级调用还蛮复杂的，还用到了好几个全局变量。如果仅仅是兴趣，没办法继续玩了。

这次先认输，换其他调试器硬件(JLINKV9/V10 or STLINK).
如果以后有缘，再来玩。
