3.5mm音频插头的引脚连接关系

前言

板子上用了3.5mm音频插座作为喇叭(speaker)和麦克风(MIC)插入接口。
都是从以前同事板子上抄下来的电路，因为是靠谱的硬件电路，没仔细看过。

现在用第三方芯片时，突然说，可能要将喇叭(speaker)电路输入上接上麦克风(MIC)试试。有点晕，不太适应。

麦克风电路是好使的，如果我啥也不改线，直接插入MIC，会不会影响MIC的信号输入呢？

原来画的板子，用的同事以前的封装，和新买到的3.5mm音频插座厂家资料中的管脚定义不太一样，整理一下。

实验

原厂的3.5mm音频插头资料

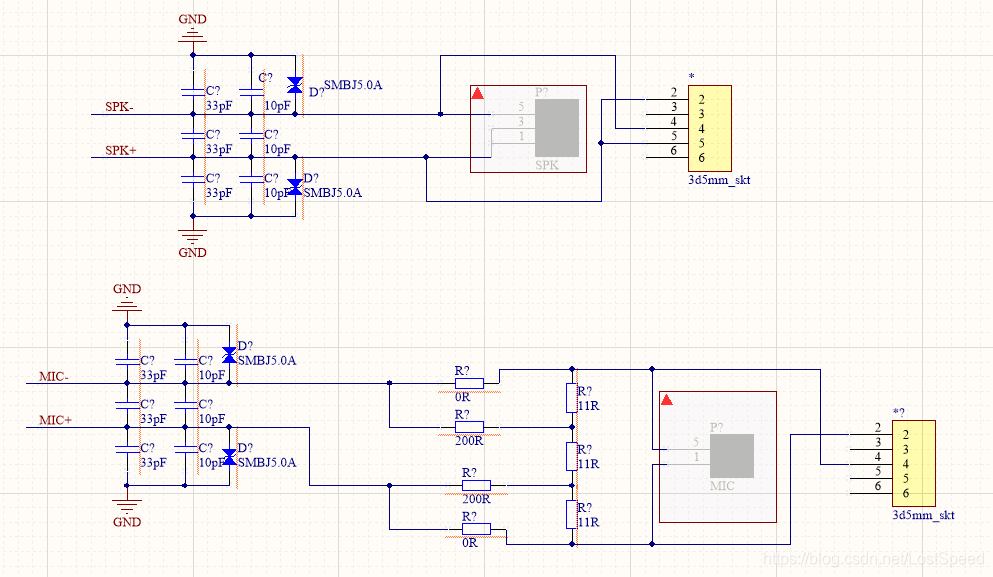

麦克风和喇叭接口电路

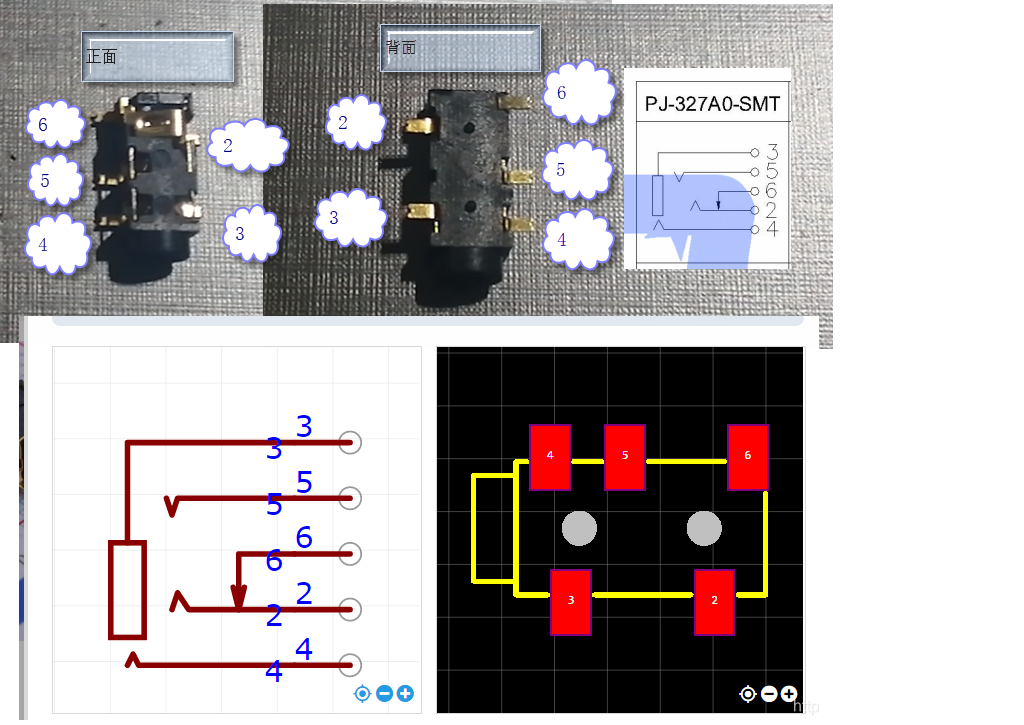

结合原理图和原厂音频插座的管脚定义整理

音频插座和音频插头的关系

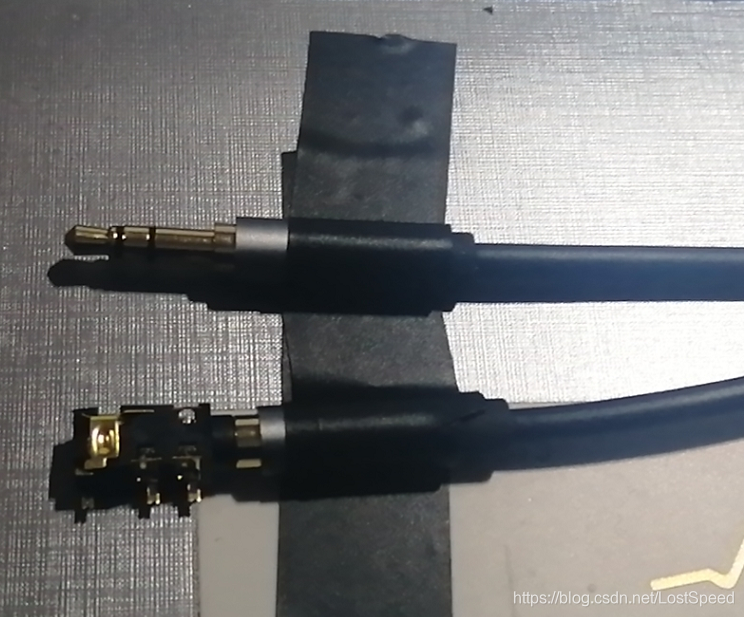

特意订了几条3.5mm音频插头(公对公)，一端插入3.5mm音频插座，这样就可以直接量插座引脚和插头的环之间的连接关系。

如果是耳机，喇叭的插头，一般是3环或4环的插头。我这耳机是4环的插头。
如果是麦克风，一般是2环或3环的插头，我做实验用的廉价麦克风插头是2环，另外一个是3环。
我买的3.5mm音频插头(公对公)，是3环的。
那就用3环的插头来确定插入后，插座管脚和插头环的连接关系。

先将插入后的插座和插头绑起，好测量插入之后的硬件连接关系。插入之前的硬件连接关系不关心。

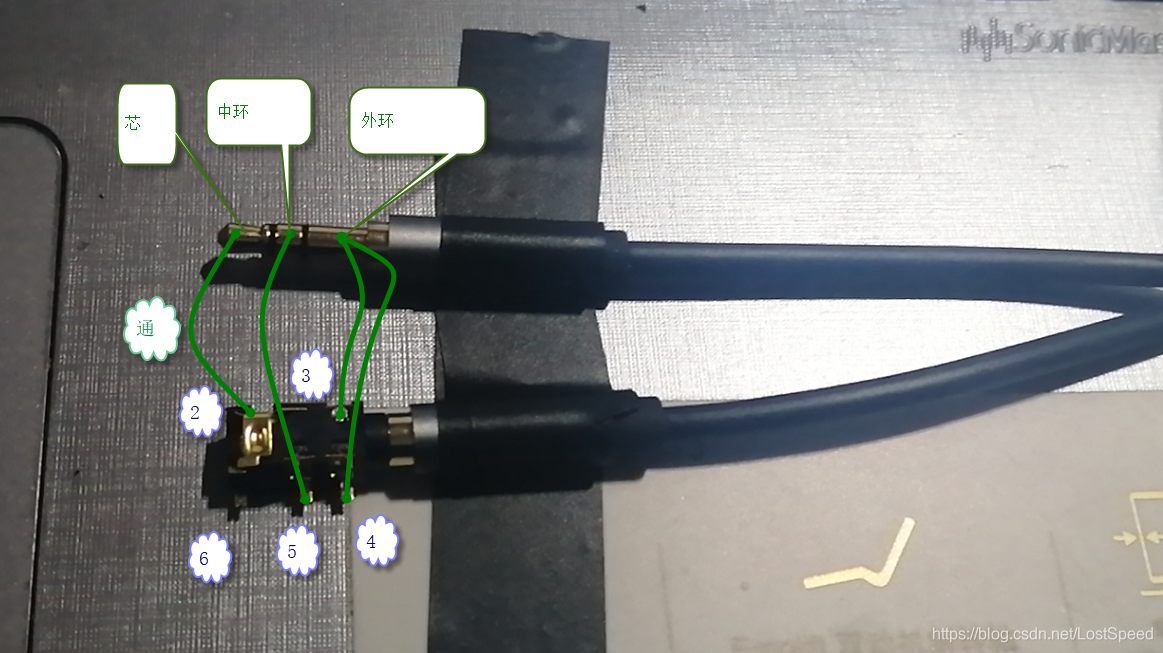

测量之后得到的硬件连接关系

由实测图，可以看出连接关系如下

3.5mm音频插座引脚	3.5mm音频插头环
pin2	芯
pin5	中环
pin3, pin4	外环

实验结论

看起来如果喇叭的插座，直接插入MIC的插头，也不会影响MIC的信号输入。
具体再试试。
为啥呢，订的 几个不同厂家的廉价麦克风，在我本本上都不能录音，搞得我弄不清，是本本的软件设置有问题，还是买的这些麦克风都是坏的…
等回家，在台式机上试试，我记得台式机以前插入麦克，是可以和同事聊天的。
先确定麦克风没问题，再做实验。
