器件代换 - 1N5817

前言

一块老板子上用到了IN5817

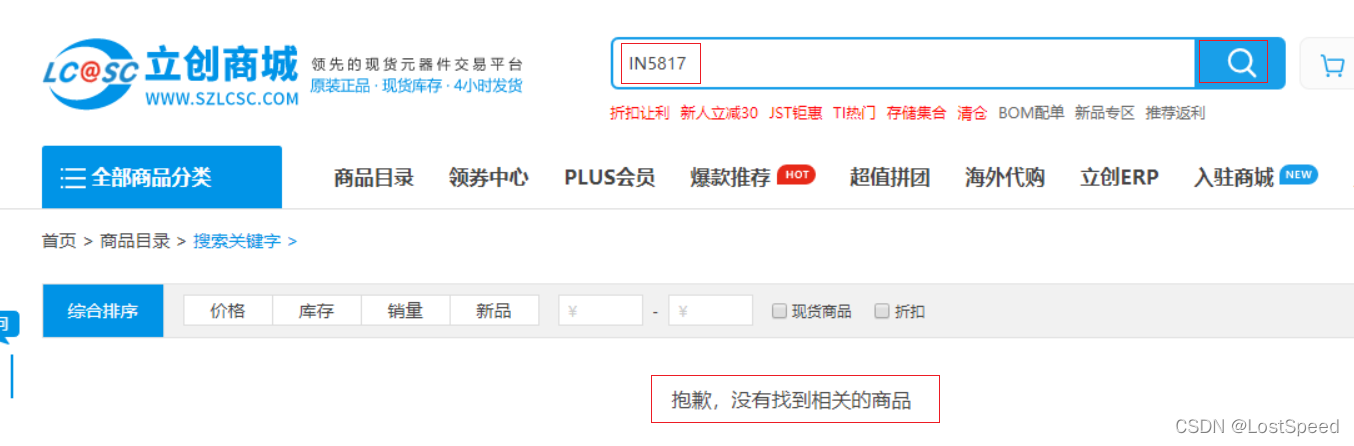

力创上没货

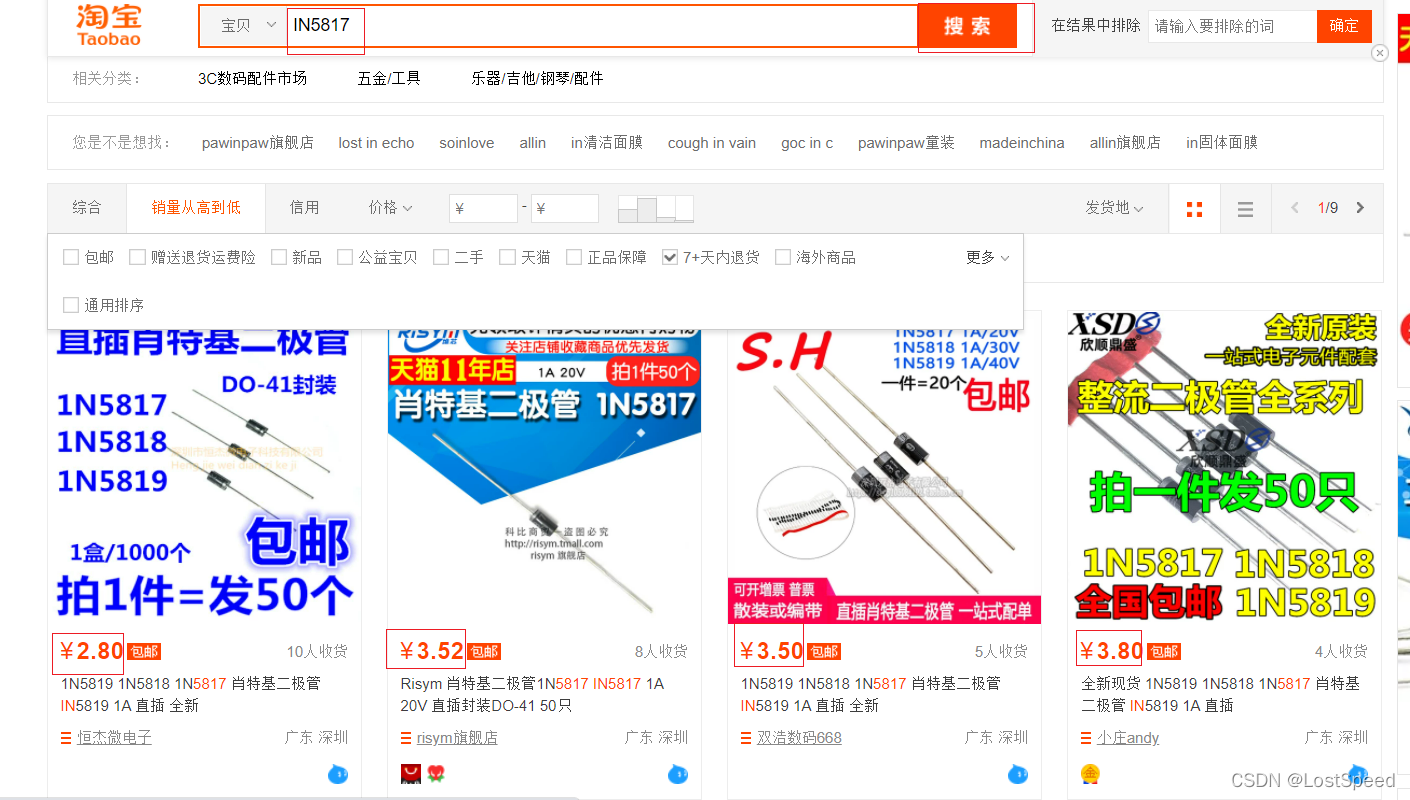

淘宝上有，但是好贵。

那不能用啊，找一下替代的器件。

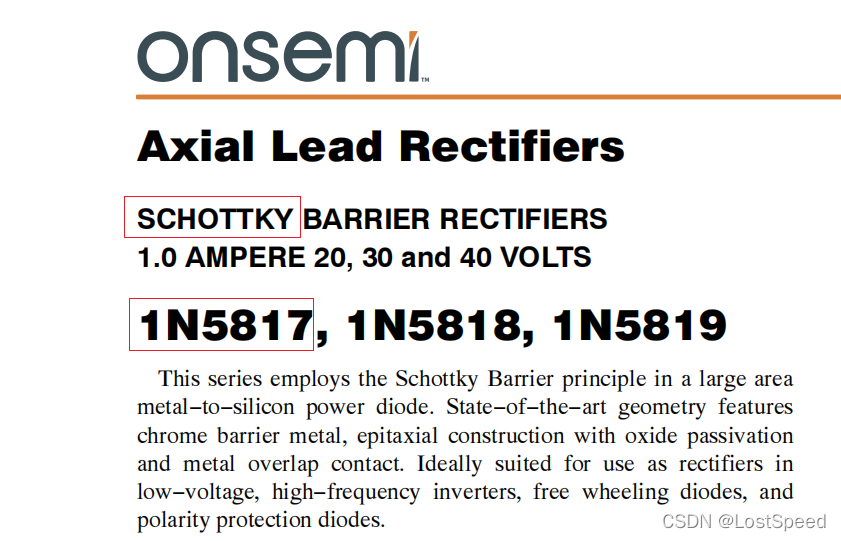

先去下载1N5817数据表 1N5817-D.PDF
打开看一下指标

• 肖特基2极管

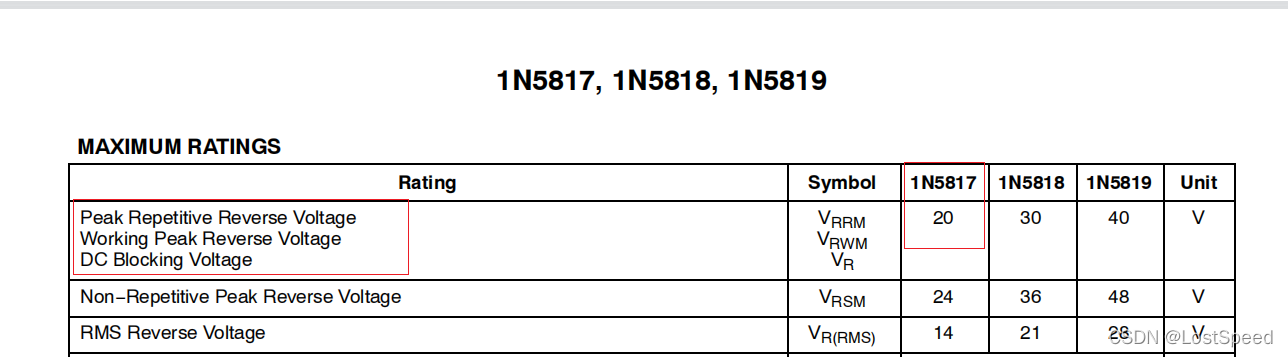

• 反向耐压20V


• 平均正向电流 1A

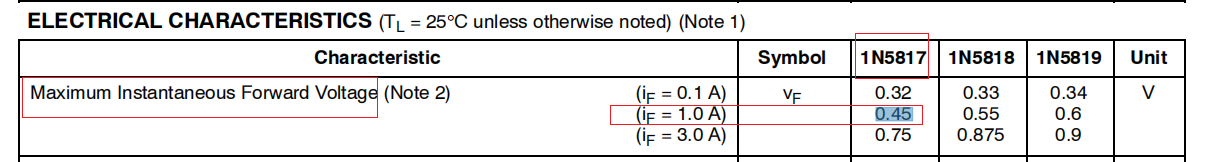

• 正向压降 0.45V

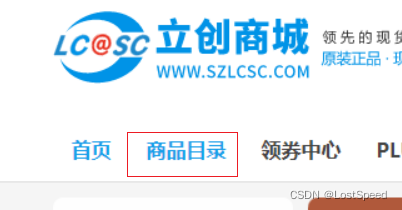

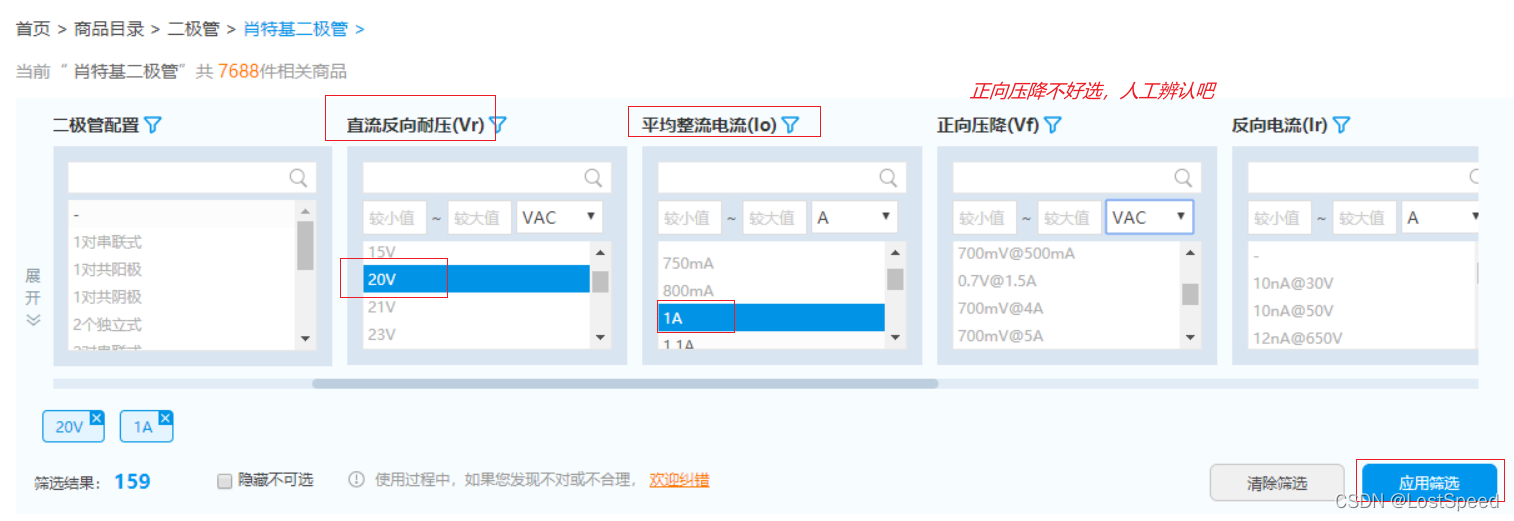

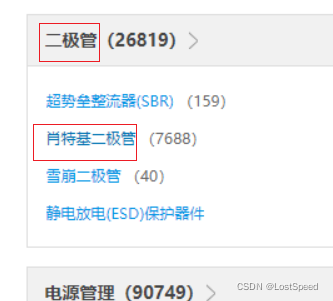

去力创上搜索肖特基2极管。

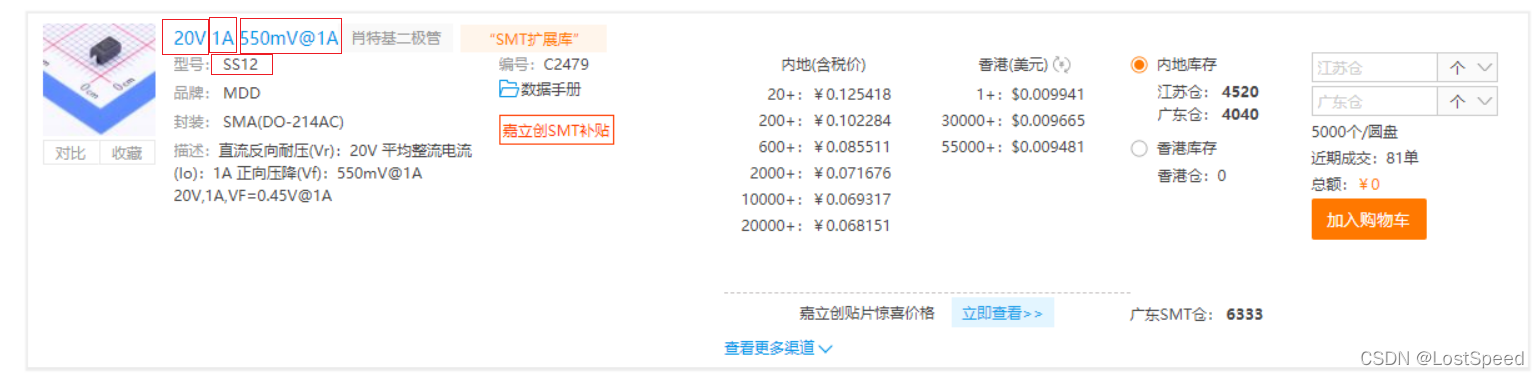

在查找结果中，看有货的，看到SS12可以替代IN5817

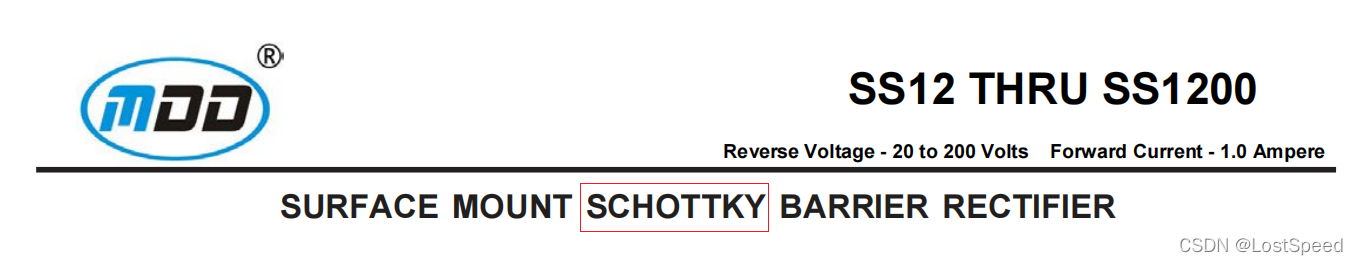

打开SS12数据表看一下。
肖特基2极管

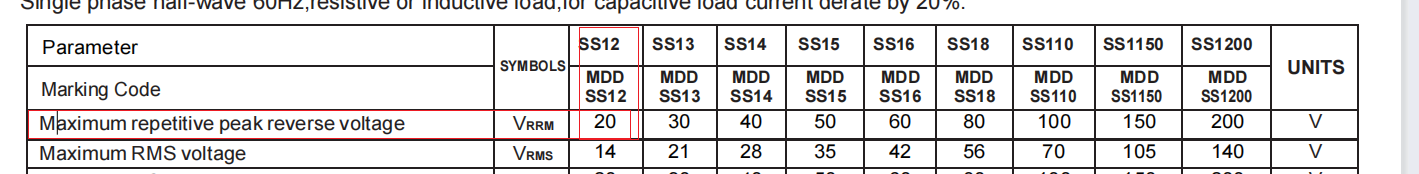

反向压降20V

平均电流1A

正向压降0.45V

总结

SS12指标和1N5817一样，可以代换。
