前言

cadence SPB17.4刚安装完，启动 Capture CIS 17.4 和 PCB Editor 17.4 时，默认是启动开始页的。如果用不到这个开始页，可以通过设置不让开始页显示。

Capture CIS 17.4 开始页的设置

这个是有官方文档说明的。

file:///D:/Cadence/SPB_17.4/doc/cap_ug/OrCAD_Capture_Start_Page.html

其中只有一种改ini文件的方法好使。

D:\Cadence\SPB_Data\cdssetup\OrCAD_Capture\17.4.0\Capture.ini

[Preferences]
EnableStartPage=False

如果要使能开始页，就将 False 改为 True
在 ini 文件的 Preferences 节内查找 key名称 EnableStartPage，如果找到就直接改值，如果没找到就新加1个key

因为Capture CIS 17.4退出时，会修改 Capture.ini。所以必须将SPB17.4都关掉，才能改Capture.ini.

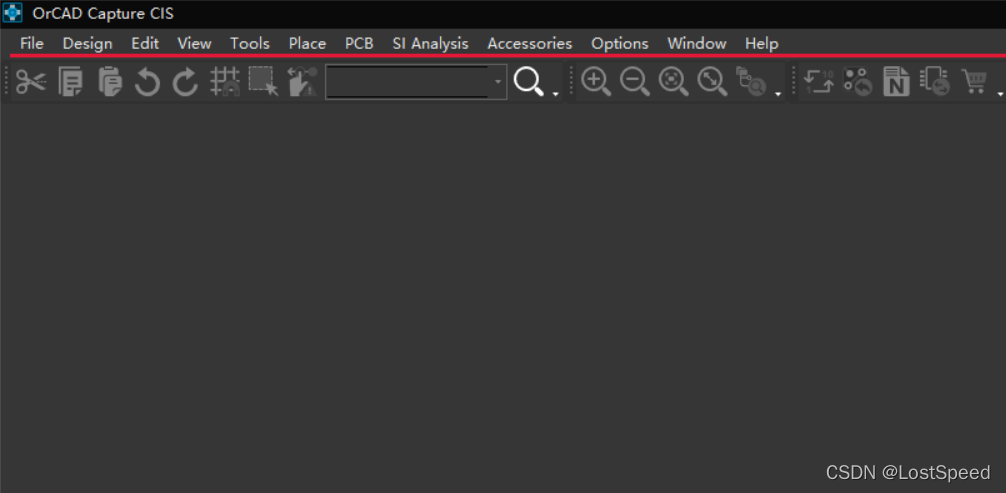

禁止开始页之后的效果（完全没有开始页的显示）
在这里插入图片描述

PCB Editor 17.4 开始页的设置

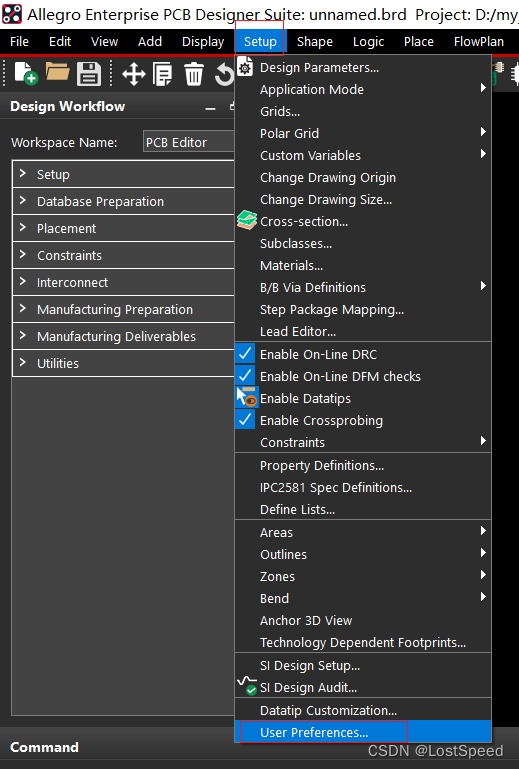

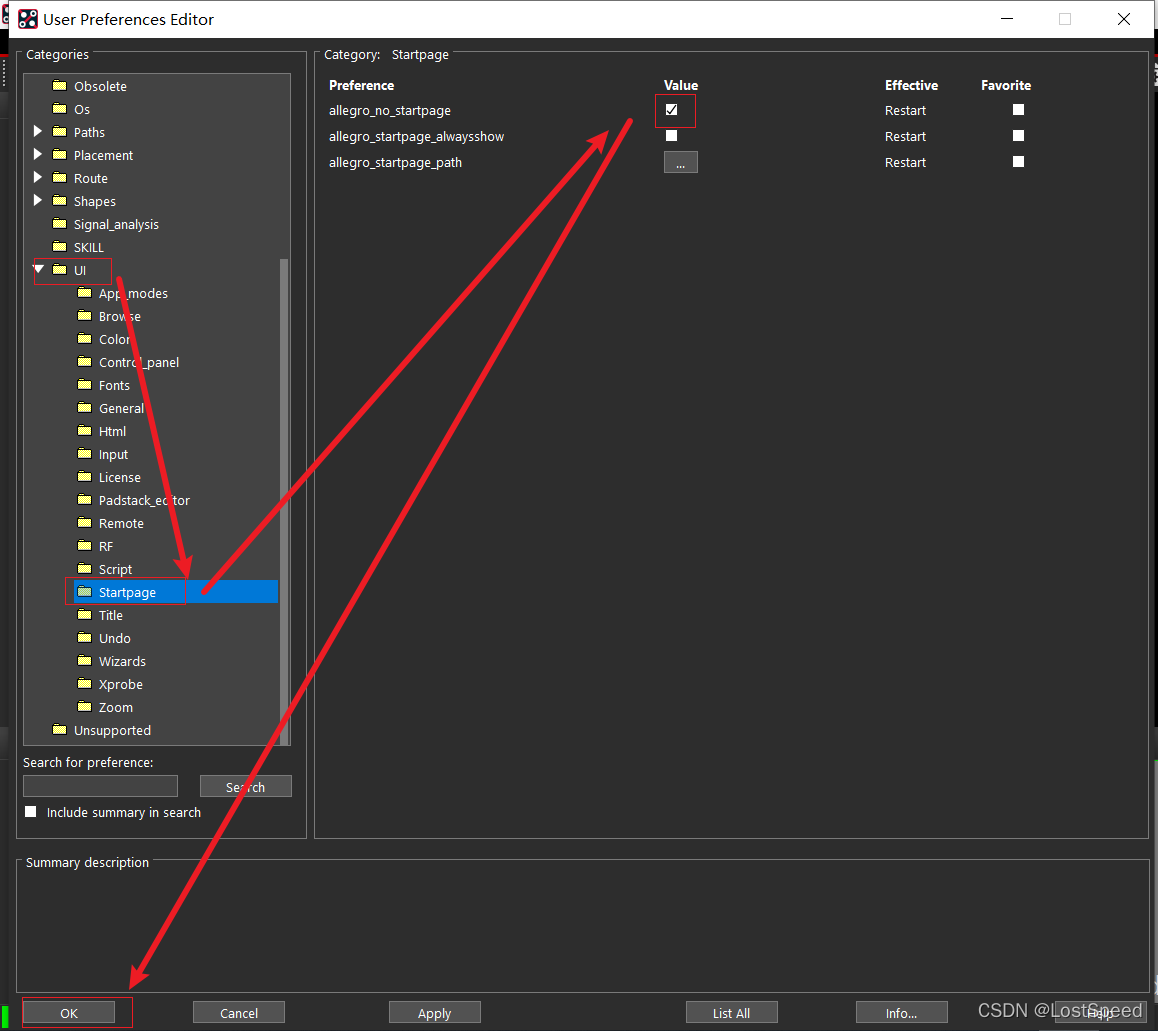

这个没有文档说明，只在界面上有设置。
在这里插入图片描述

通过在SPB17.4目录中，查看所有文件的修改日期，发现配置保存在env文件中。

D:\Cadence\SPB_Data\pcbenv\env

禁止开始页

set allegro_no_startpage

如果要是使能开始页

unset allegro_no_startpage

也是需要SPB17.4关闭时，才能去修改env文件。

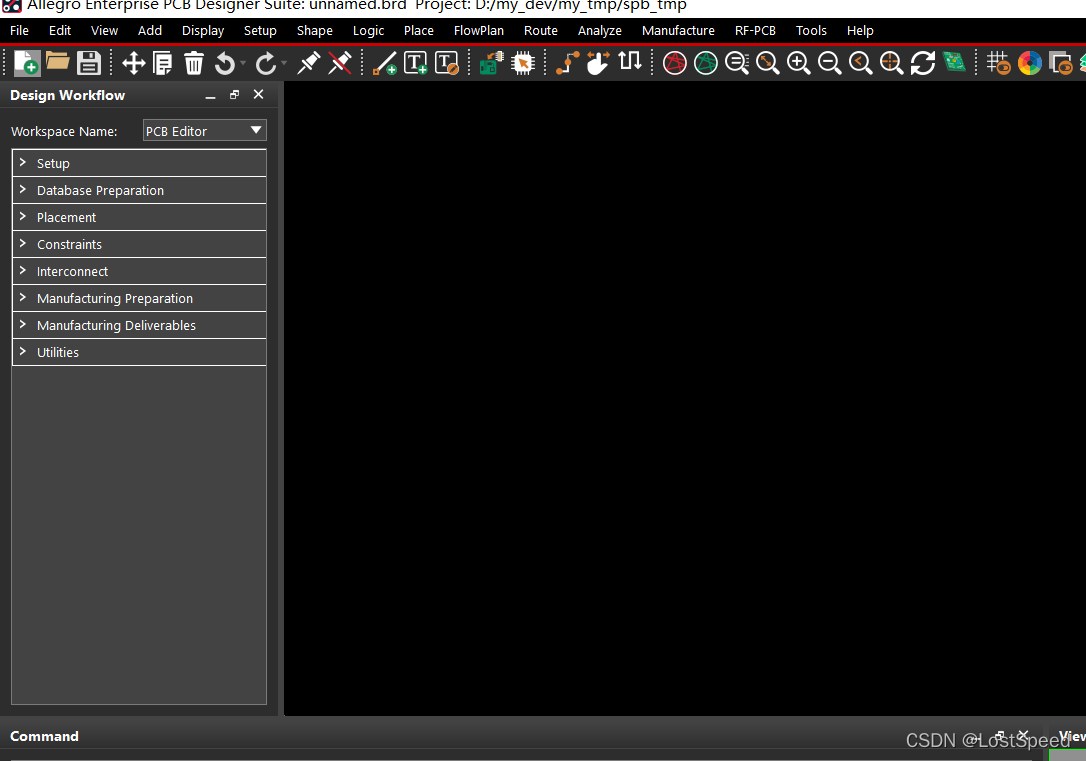

禁止开始页之后的效果（完全没有开始页的显示）
在这里插入图片描述

env文件的其他内容

env文件比较小，如下

source $TELENV

### User Preferences section
### This section is computer generated.
### Please do not modify to the end of the file.
### Place your hand edits above this section.
###
unset padstack_nowarning_drill
unset padstack_nowarning_display
set allegro_no_startpage
set steppath = D:/my_dev/my_local_git_prj/my_SPB_lib/step_lib
set psmpath = . D:/my_dev/my_local_git_prj/my_SPB_lib/pcb_lib
set padpath = . D:/my_dev/my_local_git_prj/my_SPB_lib/pad_lib
set devpath = . D:/my_dev/my_local_git_prj/my_SPB_lib/device_dir
