前言

在看allegro布线之后，DRC的资料。

没有找到很详细的资料(要检查哪些规则? 怎么跳转到具体的DRC报错处?)

笔记

设置DRC规则

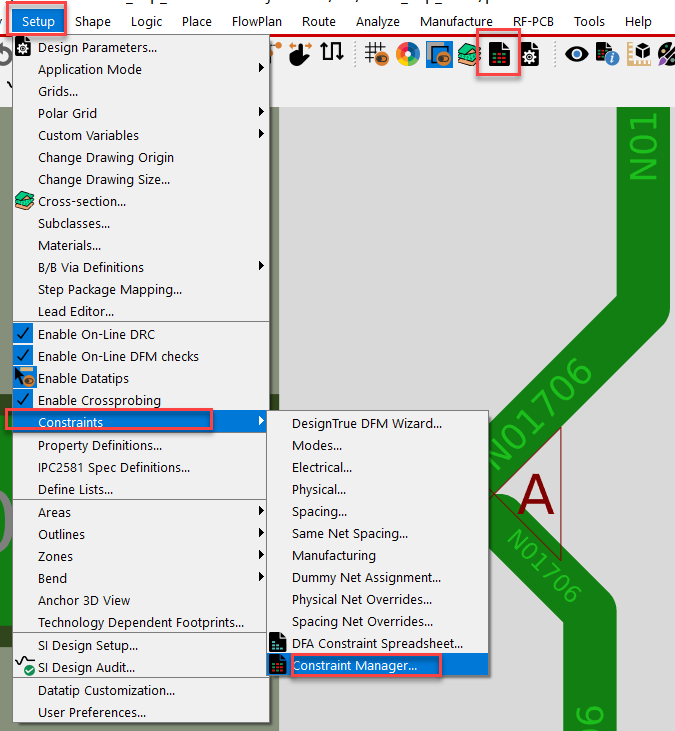

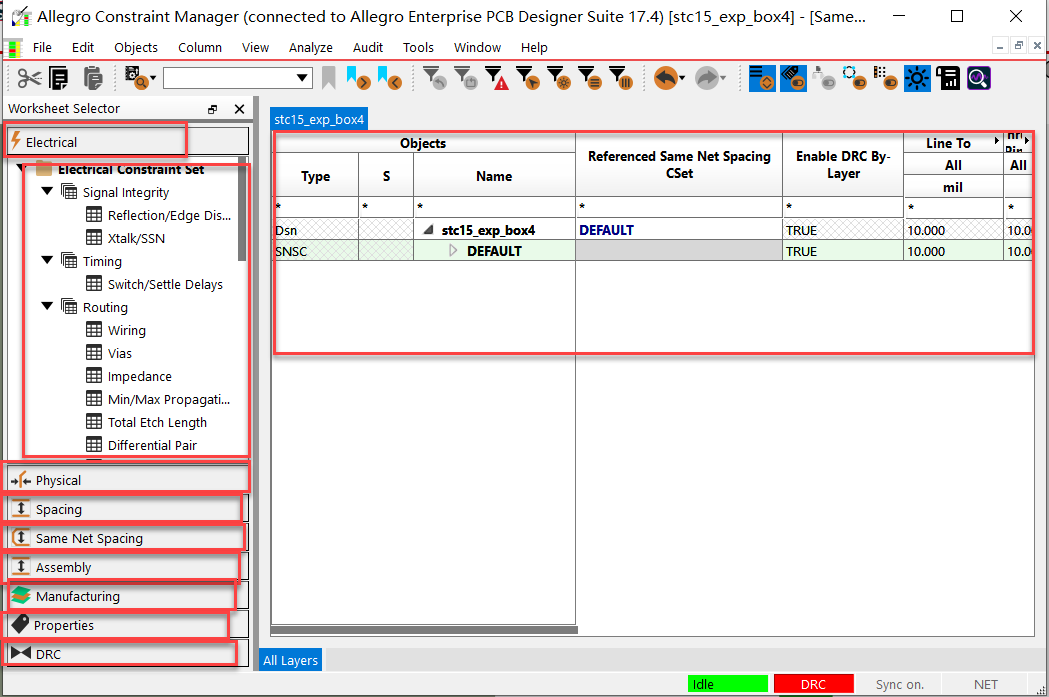

所有规则，都在规则管理器里面设置。

DRC时，检查的项目都是根据规则管理器的约定来的。

所以，布线前或查看DRC前，都需要先确认规则管理器中设置了所有规则。

在规则管理器里面，将该设置的规则(e.g. 线宽，间距)都设置上。不知道的规则就用默认的。

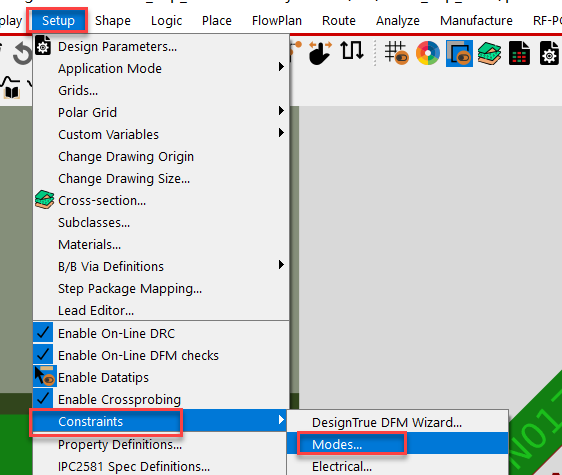

设置分析模式

虽然规则已经设置好，也不一定会DRC有效。

因为要指定这些规则被DRC才行。

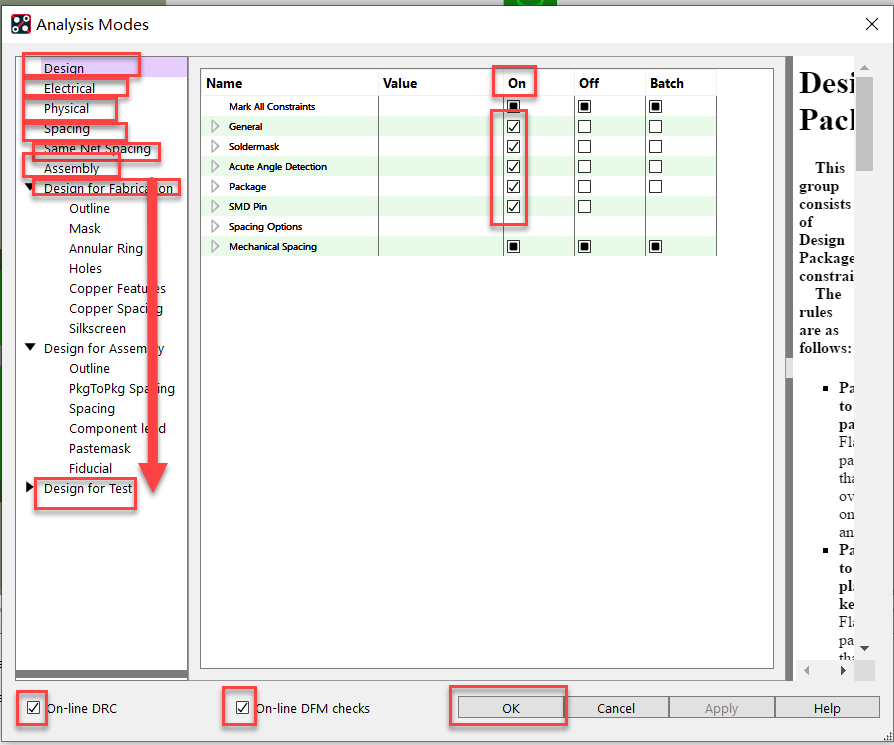

出现 Analysis Modes(分析模式)对话框

点击左边视图的每一项后，在右边视图会出现该项可以检查的选项。

在右边可选的On项下，能打勾的地方都打上勾。

在对话框下面，勾上在线DRC和在线DFM， 然后点击OK确认设置。

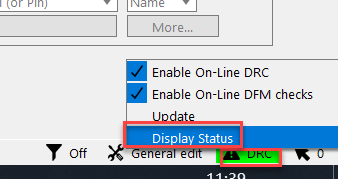

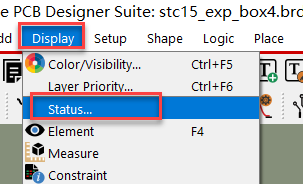

查看大致的DRC状态

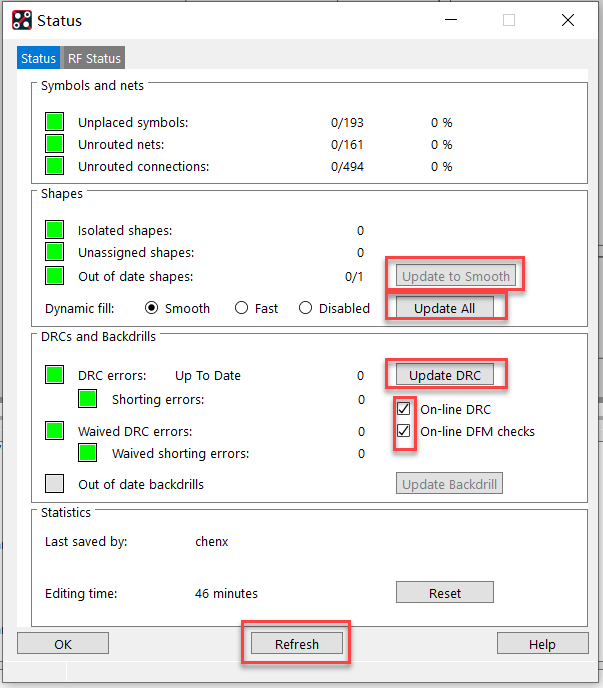

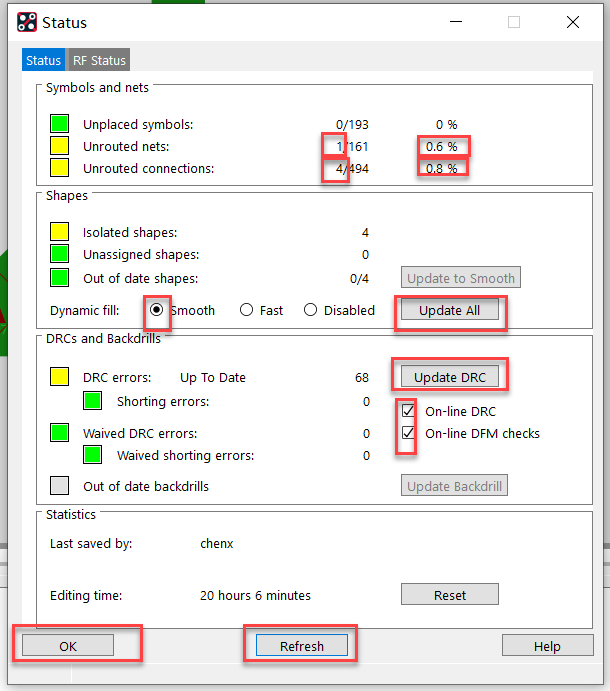

在状态对话框中，能大致看出有没有错（没有放置的元件，没有布线的网络/电气连线，DRC错误数量）。但是有些错误和警告是不显示的。也无法精确跳转到报错的地方。

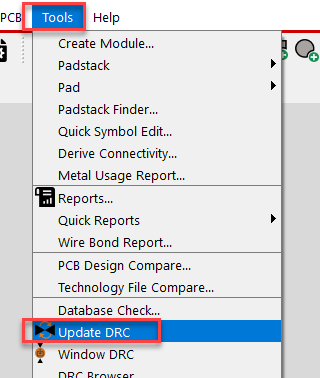

更新DRC检查

在命令窗口，可以看到更新了DRC, 还剩多少DRC.

Performing DRC...
Multithreaded DRC update (16 threads).
DRC done; 68 errors detected.

查看具体的DRC报错

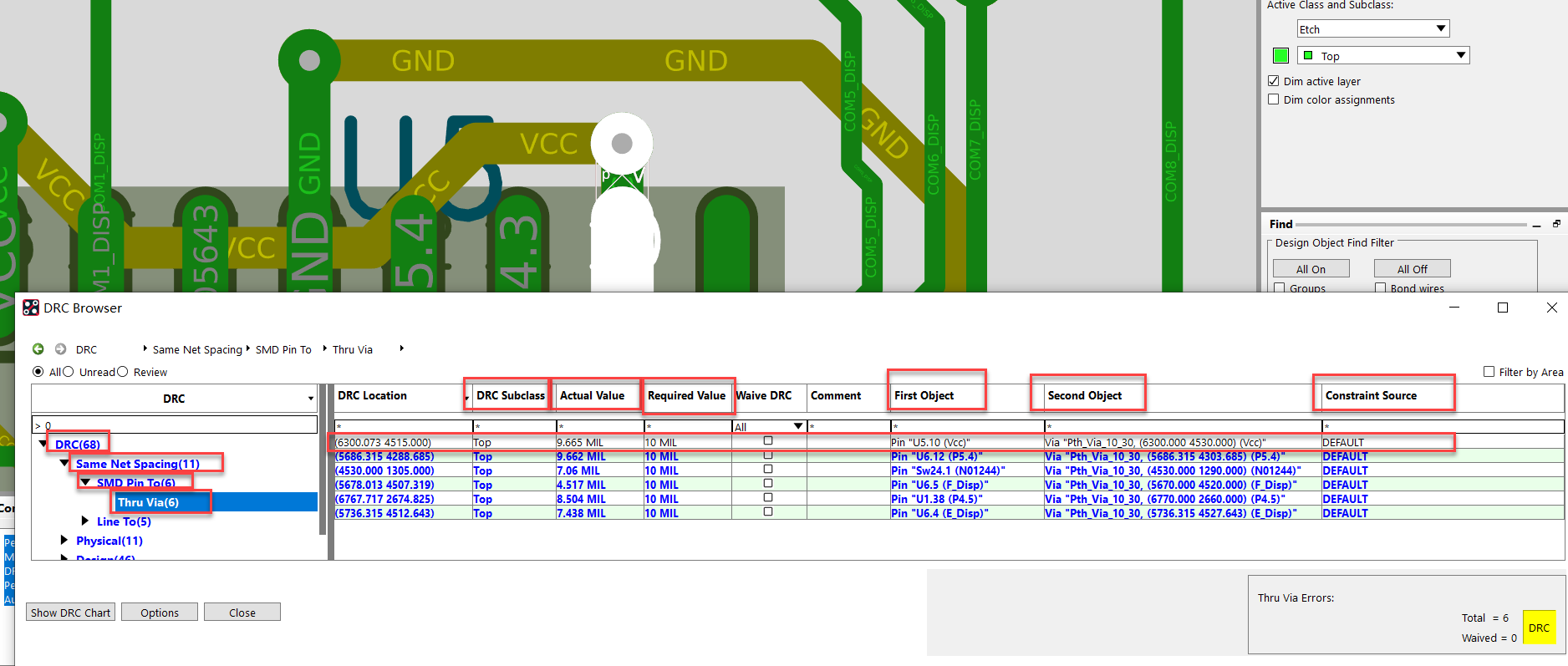

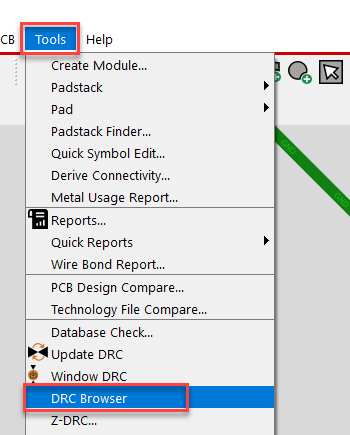

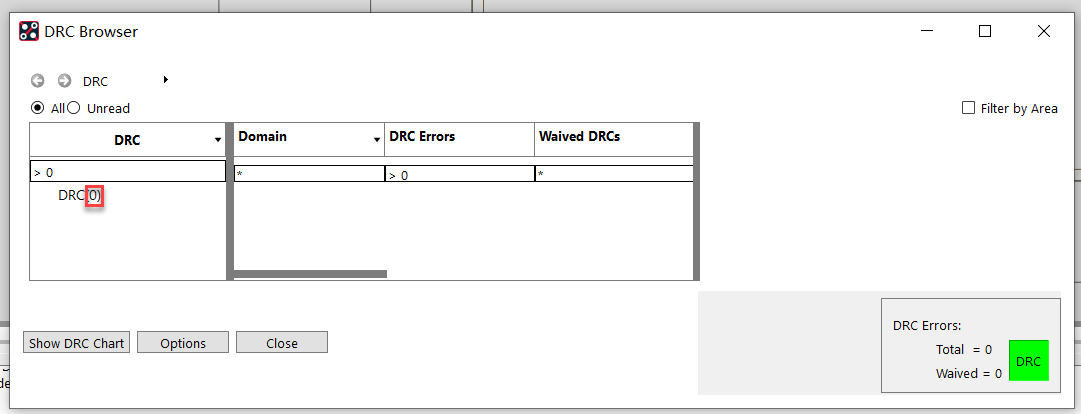

打开了DRC浏览器，这里就能看到具体的DRC错误。点击右边的报错条目，就能跳转到PCB上的报错点。

在DRC浏览器中，在左视图的树上，依次点开每个下拉箭头，直到看到没有箭头的树叶项。

左击树叶项，如果树叶项上标注的数量>0, 就是有DRC报错。

在右视图，点击一项DRC报错，可以看到报错的subclass（哪一层）， 需要的值，当前值。

如果实际值不在需要的值范围内，就DRC报错。

可以看到第一个目标，第2个目标，采用的DRC规则是哪个类。

这样，我们就能具体知道是哪2个元素之间报错，报错的规则是啥？应该怎么改，才能符合这个规则。

例子，就拿上图第一条DRC报错来看。

DRC子类指示在顶层，引脚 U5.10 和 过孔之间要求的值是10mil, 但是实际值只有9.665mil.

这样的话，我们就知道，只要将过孔拉远一点，离U5.10引脚超过10mil, 这个DRC报错就没有了。

等我们调整完，再来DRC浏览器看，这个DRC报错已经没有了。

所有的DRC报错，在DRC浏览器中看的都很直观，可以直接定位到报错的地方，可以知道报错的具体原因。这就解决大问题了。

DRC通过的结果确认

• 状态显示必须都是0警告，0错误。

如果不是0，点击错误或警告的图标，会生成一个报告，用模拟 add line的方法，跳转到对应坐标处，查看具体错误。

• DRC浏览器中的错误数量必须为0


  在最后确认DRC时，最好对DRC进行update, 然后再进行DRC结果查看。

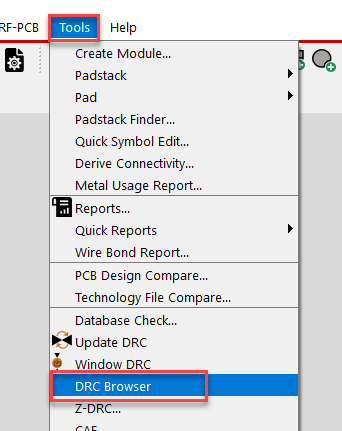

DRC update的几个地方

END

对于allegro DRC报错设置和查看的操作，暂时这些好像够用。

如果有新认识，再补充。
