概述

需要将ps工程转为dxf给allegro用.

前面已经做了一个ps工程(ps2022 - add text), 在图片上写了字

这个笔记, 记录将ps工程转为dxf的过程. 用的是adobe全家桶, 不使用第三方的转换软件.

实验

打开ps工程

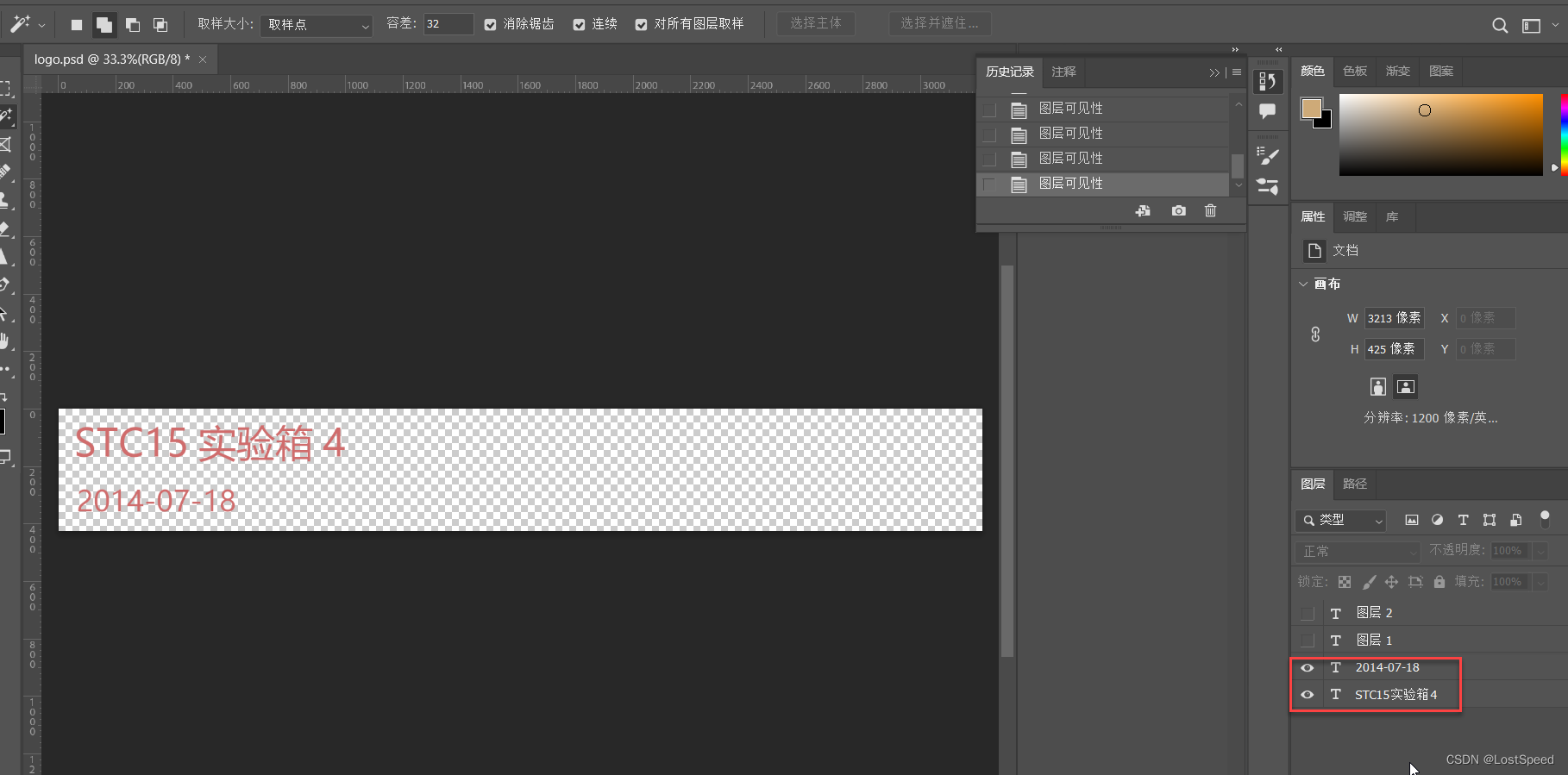

右边图层中, 红框内的2个字体图层, 是主画布上对应的2行字.

复制图层

这2个字体图层是原始图层, 最好从原始图层上复制出一个图层来操作, 保持原始图层不变.

万一想从原始图层重新来操作, 还可以从原始图层来复制副本层, 操作副本层来练习.

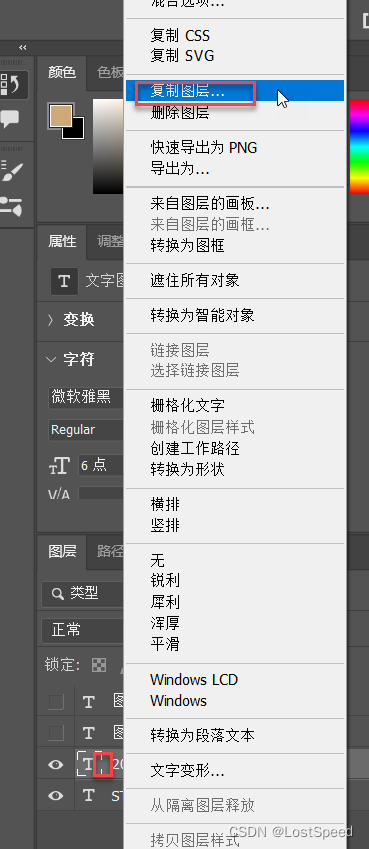

在右边图层页, 单击要操作的图层, 右击菜单, 选择[复制图层…]

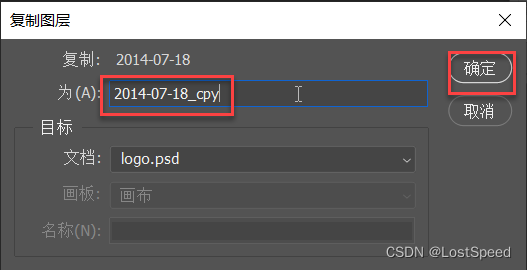

在弹出的对话框中, 将复制后的名字改一下, 以便分辨出这是原始图层的副本.

同理, 将剩下的一个原始字体图层也复制图层为副本.

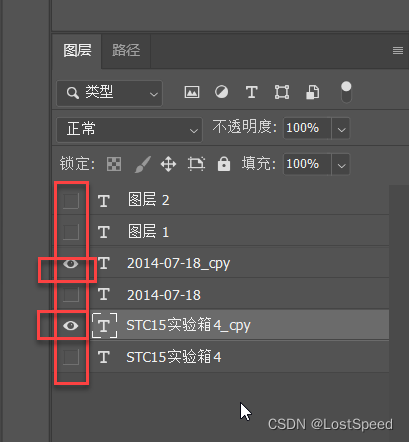

将原始图层和其他无关图层不显示, 只显示自己要编辑的2个文字图层副本.

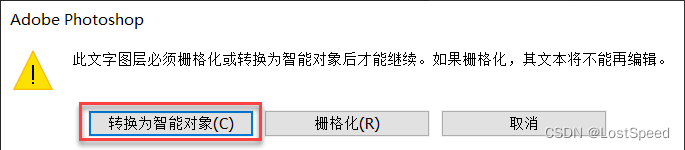

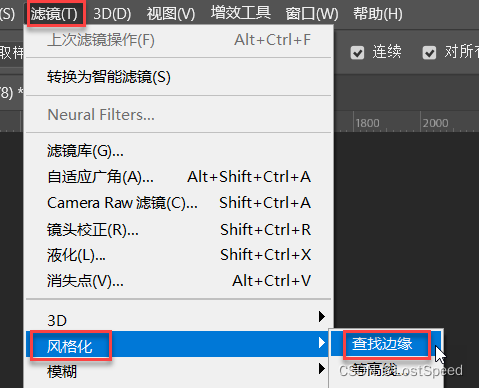

查找边缘

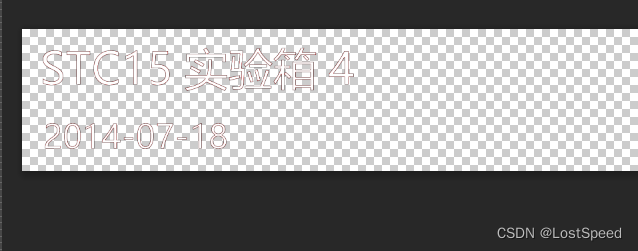

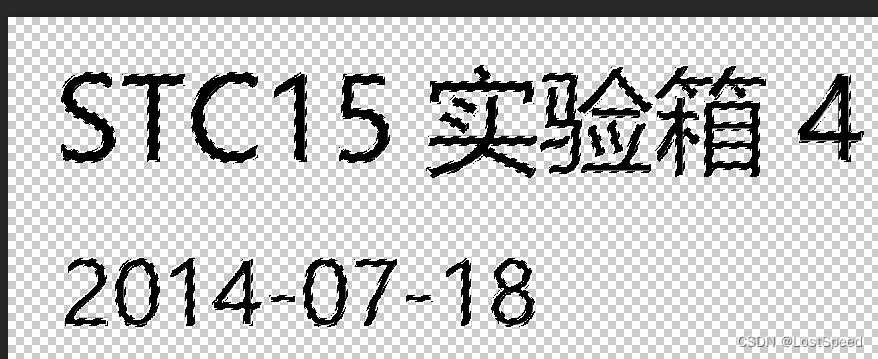

这时, 当前选中的文字图层副本, 边缘被选中了. 不是一个实心字体了.

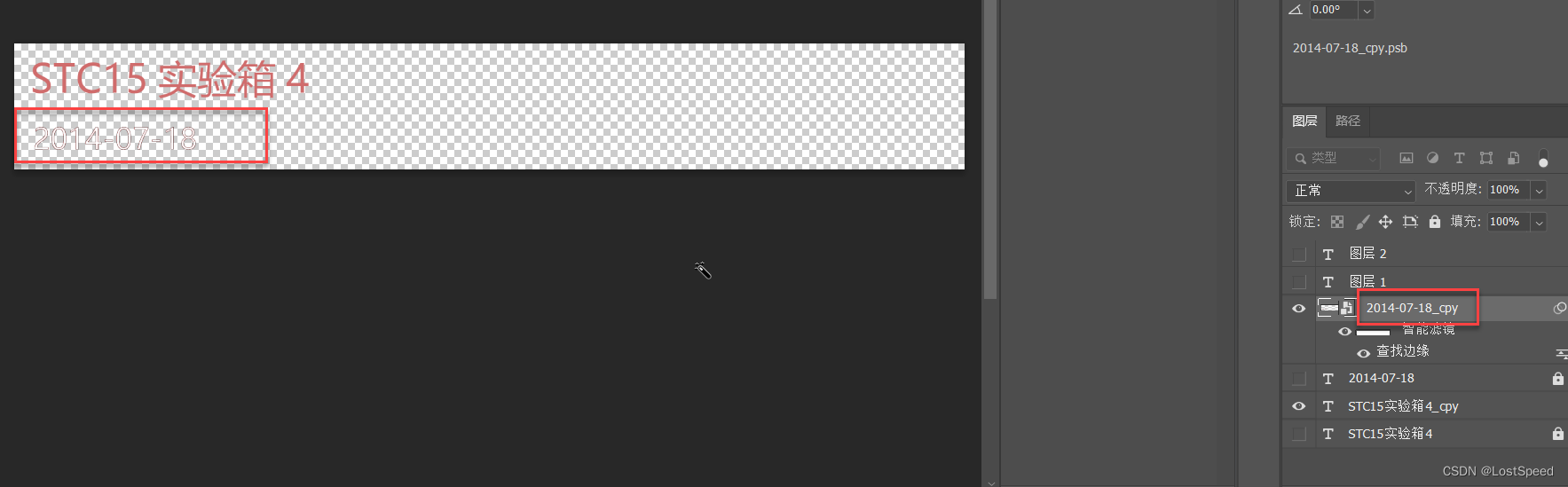

同理, 选中并将第2个文字图层副本, 也查找边缘.

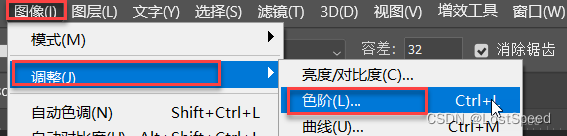

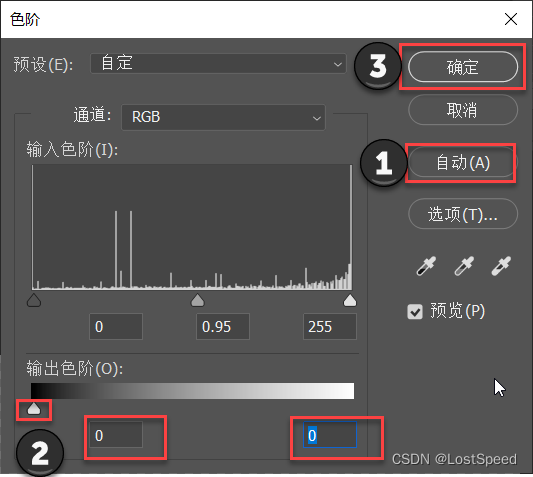

调整色阶

因为做好的dxf是要给allegro用的, 只要黑白2色就行. 用魔术棒做选区时, 也方便一些.

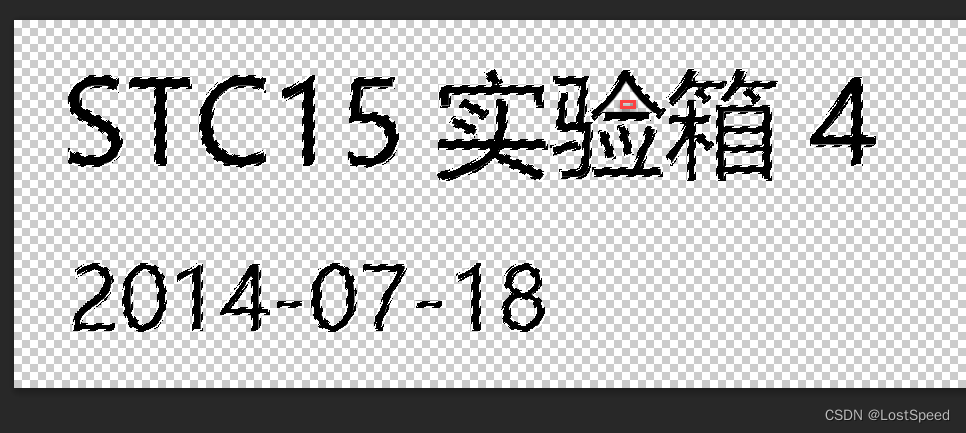

被选中的图层, 变为了纯黑色.

同理, 将另外一个字体图层也变成纯黑色.

制作选区

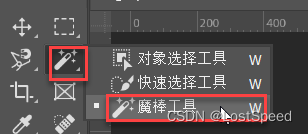

选择魔术棒工具

魔棒的选项是添加到选区

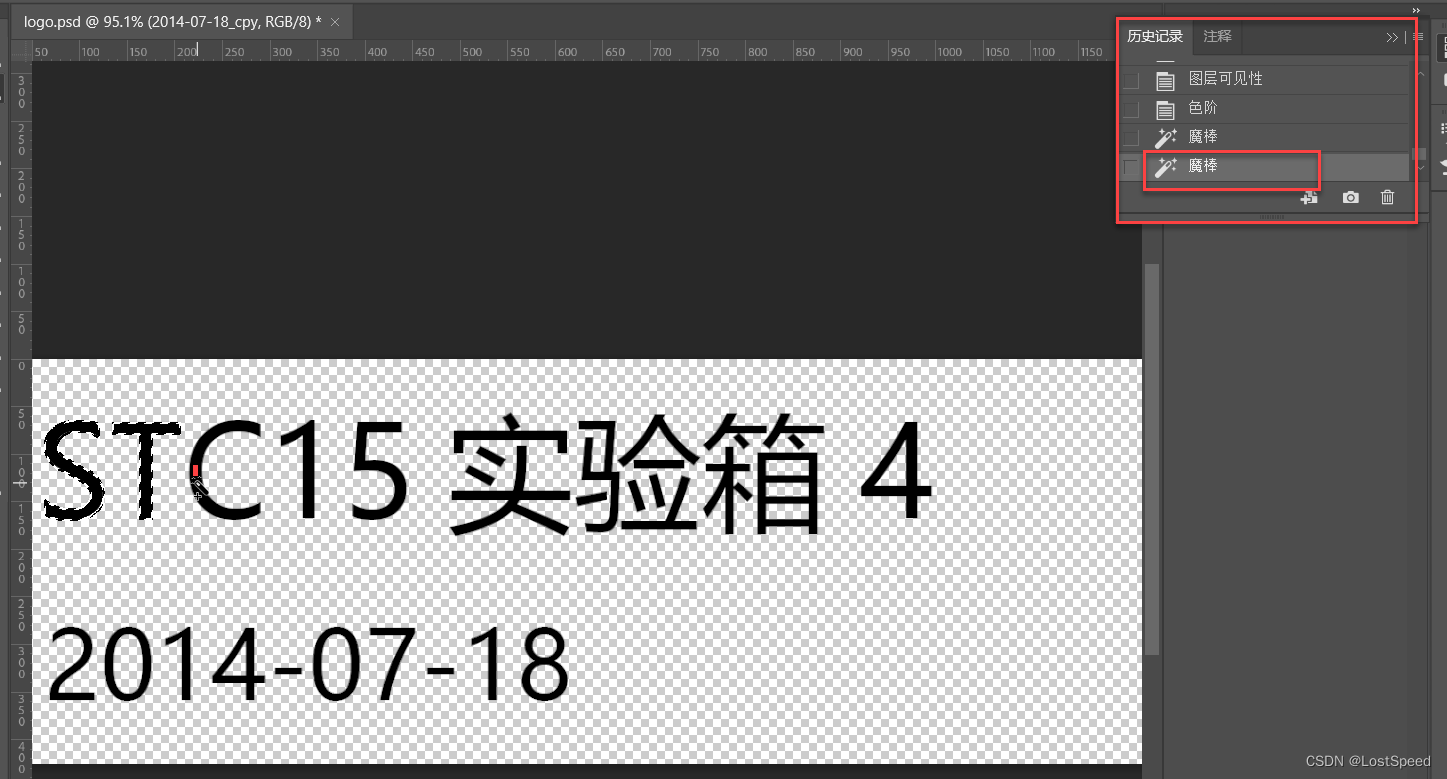

按住ALT键 + 鼠标中间, 将要操作的区域放大一些, 然后用魔术棒在黑色的字体内部左击, 就选中了一块字体, 依次点击, 将左右的黑色字体内部都点中, 就选中了所有字体做了选区, 如果点错了, 还以用右上角的历史记录列表进行恢复, 然后继续点击选取. 最后全部选择完成自己的外框作为选区. 历史工具是必须要用的, 肯定不会一次就成功.

用魔棒选择后, 大部分字体外形都选择好了.

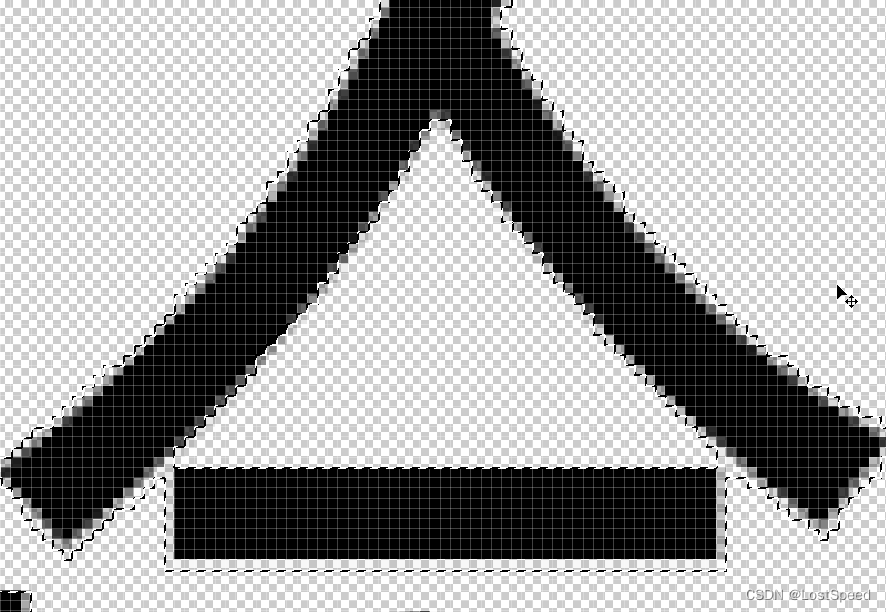

但是有少量字体内部有空白, 没有将内部的空白选上, e.g.验字的右上方的人字下面那块透明空间.

现在用多边形套索工具, 将缺失的选区添加到现有选区上.

多边形套索的选项为从选区中减去

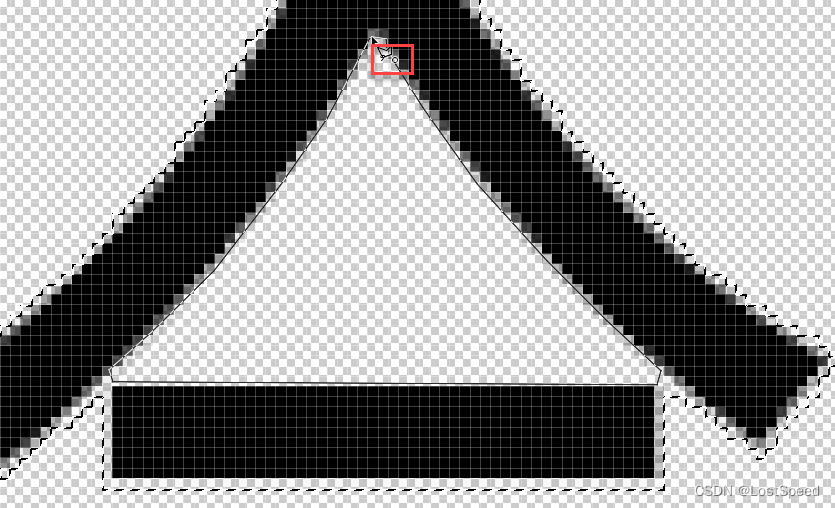

放大要操作的缺失区域(ALT + 鼠标中间), 用鼠标沿着缺失区域左击, 直到回到起点闭合选择. 中间不能停, 需要一次性操作完成.

最后闭合的点, 鼠标移动上去, 会有一个小圆圈的提示, 说明左击之后会将曲线闭合.

现在所有的2个字体图层都将字体实体轮廓做成选区了.

将选区转成路径

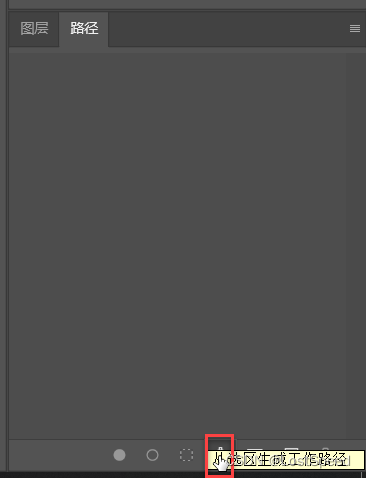

在路径面板上, 点击[从选区生成工作路径]按钮. 双击路径的名称, 将默认的名称改为自己中意的名称.

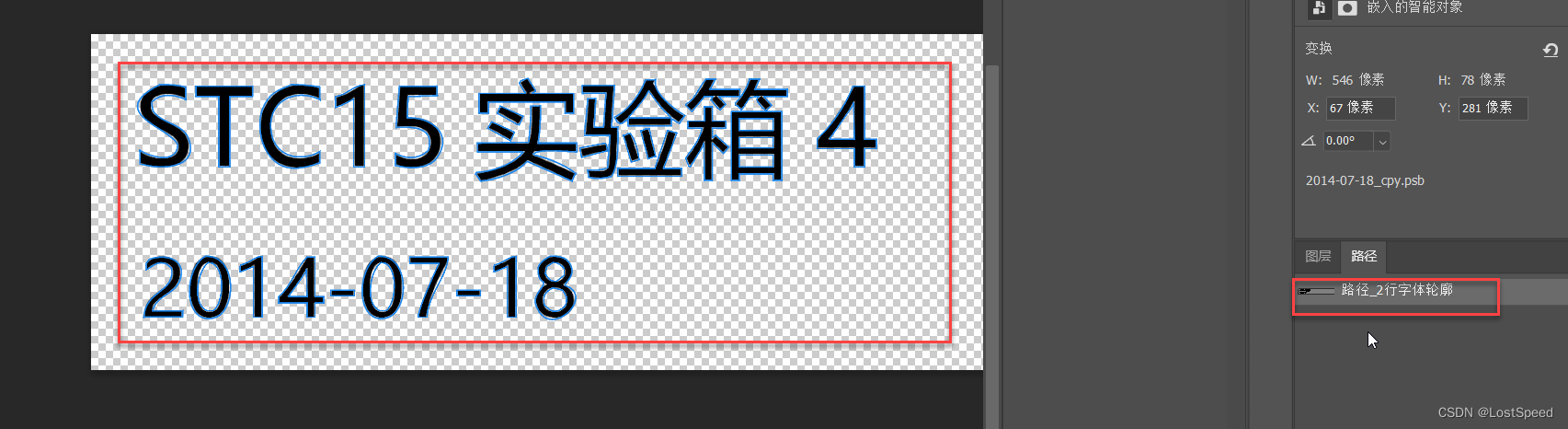

路径生成好了如下:

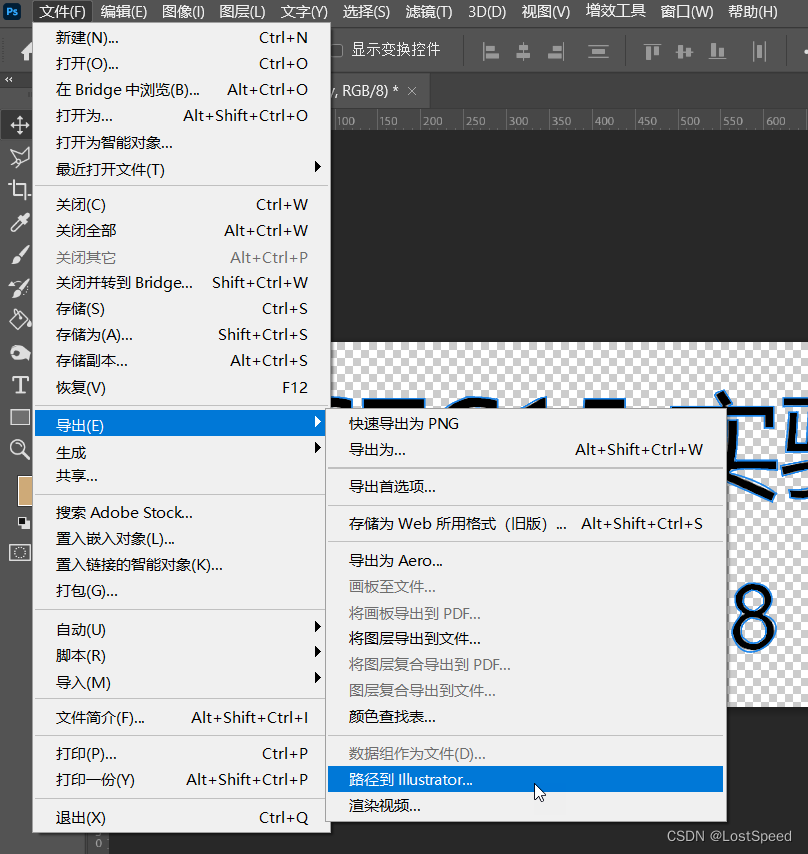

保存路径为.ai文件

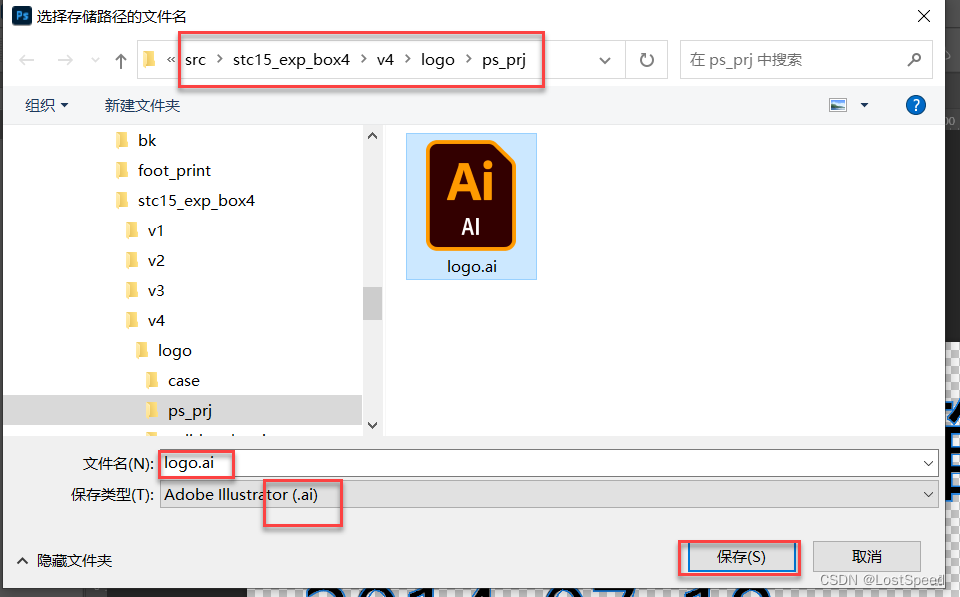

选择我们做好的指定路径名称, 点击确定. 在指定磁盘文件的全路径, 点击确定保存磁盘文件.

将.ai导出为dxf

装PS时, 选的全家桶, 现在就有打开.ai文件的工具.

打开 Adobe Illustrator 2022, 载入logo.ai文件. 双击logo.ai也行.

在Illustrator中, 看不到完整的路径文件形状, 将鼠标滑动到路径上, 可以看到确实是我们保存的路径形状.

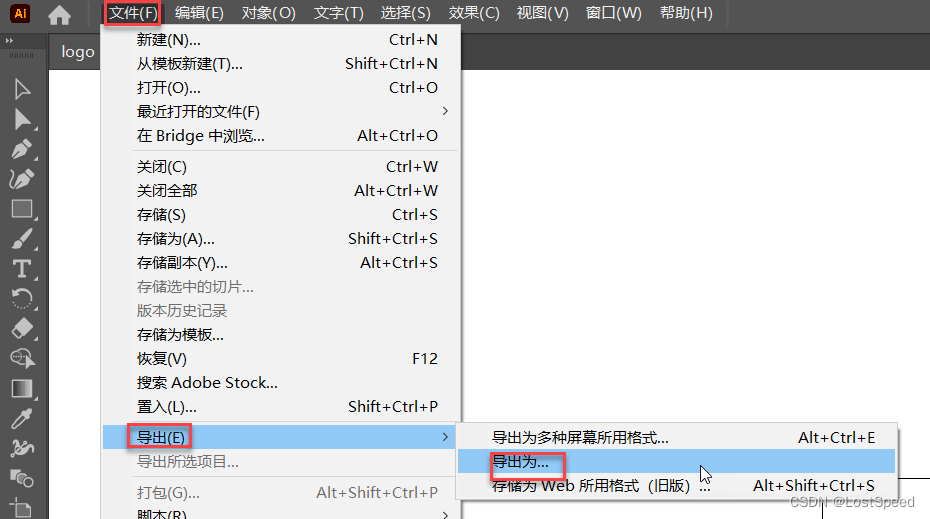

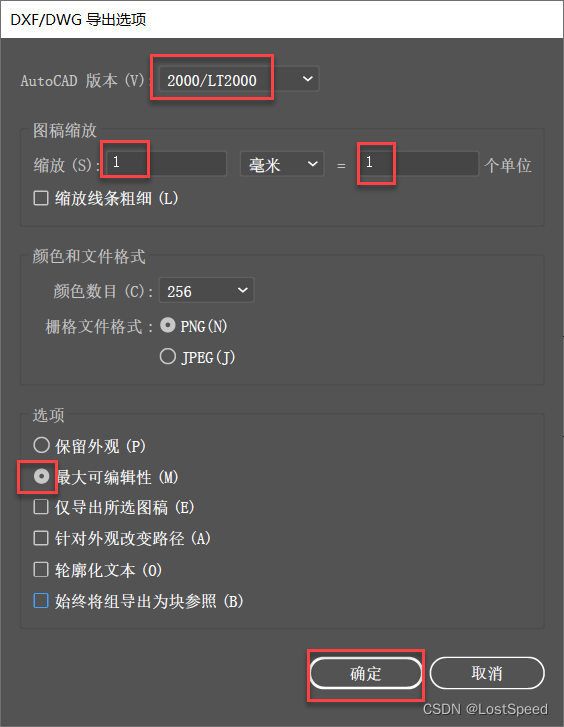

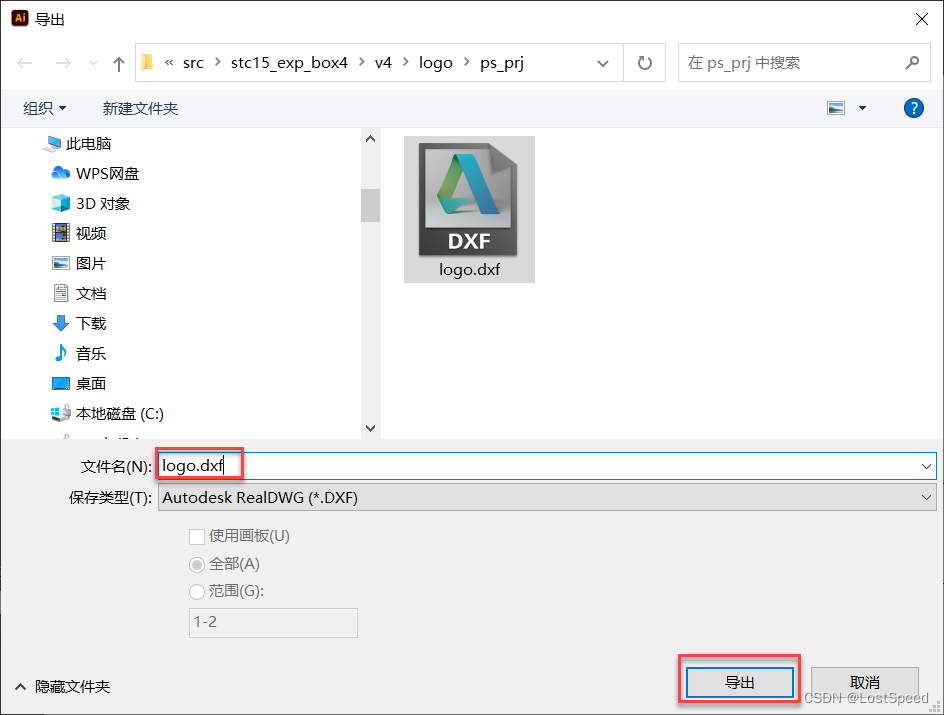

也没系统学过Illustrator, 现在就使用Illustrator的导出dxf的功能.

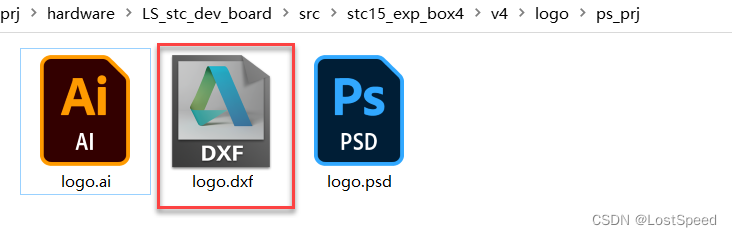

关掉Illustrator, 现在磁盘上已经有了logo.dxf文件.

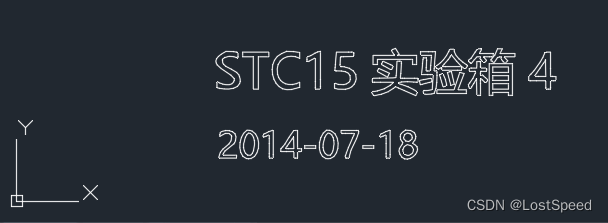

用autoCAD2022打开logo.dxf文件, 看看内容是否为我们在ps中选中的字体轮廓.

打开之后, 看到效果正是选中的字体轮廓.
