pcb - 家用桌面型回流焊机不能买功率太大的

概述

今天来总结一下经验教训.
以前公司用的正邦桌面型回流焊机用起来很不错. 具体型号没看.
最近, 想在家里用桌面型回流焊机焊板子.
比较了一下抽屉尺寸, 确定以前公司用的就是ZB5040HL.
既然以前同事用的那么好用, 就买了和以前公司一样的回流焊机 ZB5040HL.

其实当时有点担心家里电流供应不足, 就问了正邦的在线客服.
客服不是研发, 他不是很清楚, 就说是220V就能用.
但是我看说明书中, 特意说, 一定要上16A的插座. 是有点担心的.
那就买个试试.
到货后, 为了安全, 从墙壁的220V插座上接了一个10A带过流保护的公牛插座. 在10A过流保护插座上, 插入回流焊机的电源线.
上电实验时, 选择默认的有铅焊接2流程, 开始运行后, 我就在旁边盯着看.
刚进入加热阶段, 温度向上升到180度, 我的10A插座就跳闸了. 晕倒啊…
又试了2次, 都这德性.
家里的电为了安全, 最多就过10A, 如果我不用10A带保护的插座, 家里的总闸就会跳闸.

这时才想起来, 以前公司的场地是商住2用楼, 虽然电压是220V, 但是能提供16A以上的电流.

家里呢, 标准的就提供10A电流, 用的电超过10A, 一定会跳闸.
如果不跳闸, 电线过流后发热也不安全.

到手的ZB5040HL也不退了, 等以后换到有商用电的场地, 也能继续用.

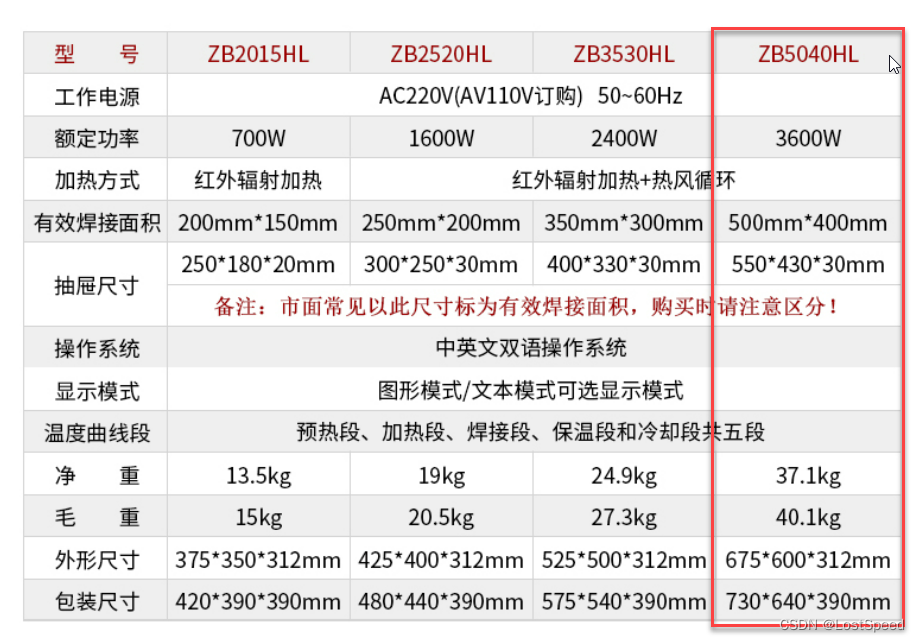

再看正邦的选型表格. 功率(W) / 电压(V) = 最高工作电流(A)
那这4种型号的最高电流如下:
3600W / 220V = 16.36A (家用环境绝对用不了)
2400W / 220V = 10.9A (家用环境有可能用的了, 已经超过10A的上限, 超过的不多, 不靠谱)
1600W / 220V = 7.27A(家用环境可用, 离10A上限还有余量)
700W / 220V = 3.18A (能用肯定能用, 但是这个抽屉太小了, 且没有热风循环, 焊接效果不是最好)

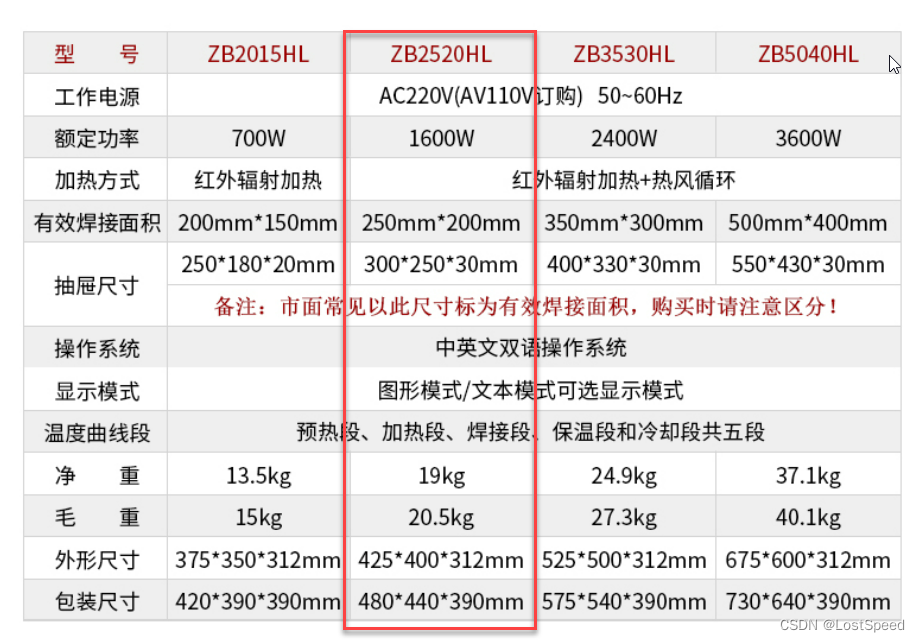

最后综合下来, 又入手了一台 ZB2520HL, 1600W, 相当于一个大电炉子.

到货后, 上电实验, 还是接在10A过流保护插座上, 使用有铅焊接2和有铅焊接3流程, 全程在旁边盯着. 2个流程都能顺利走完. OK.

缺点就是抽屉小点(250mm x 200mm的有效焊接面积), 那也没办法, 只能效率低点, 多来几锅.

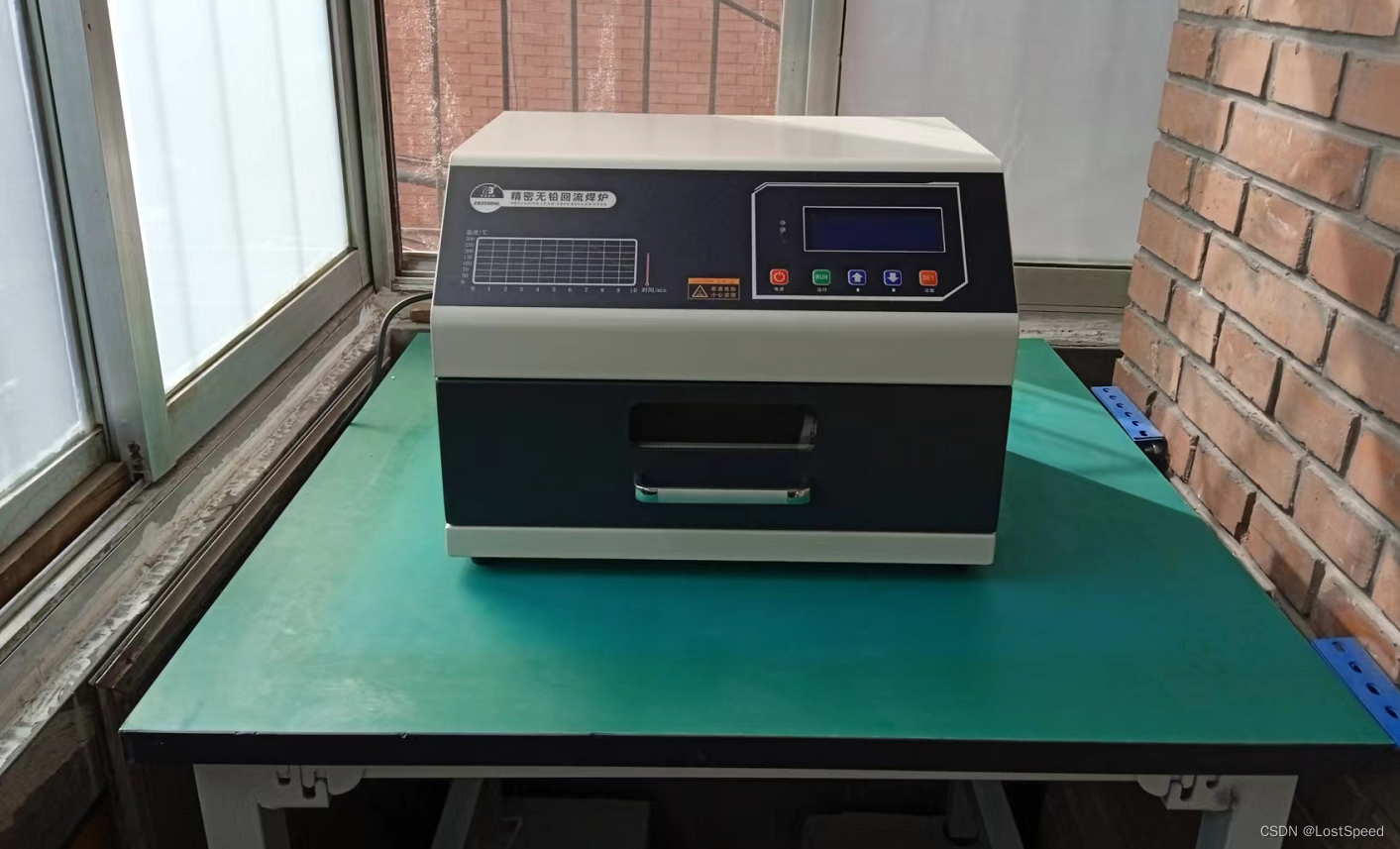

来张ZB2520HL美照留念

END
