概述

做了一个散料飞达, 回来后试了一下. 并不是所有8mm编带都能顺利插入散料飞达.
原来, 不同物料的8mm编带厚度是不一样的. 那就量一下.

笔记

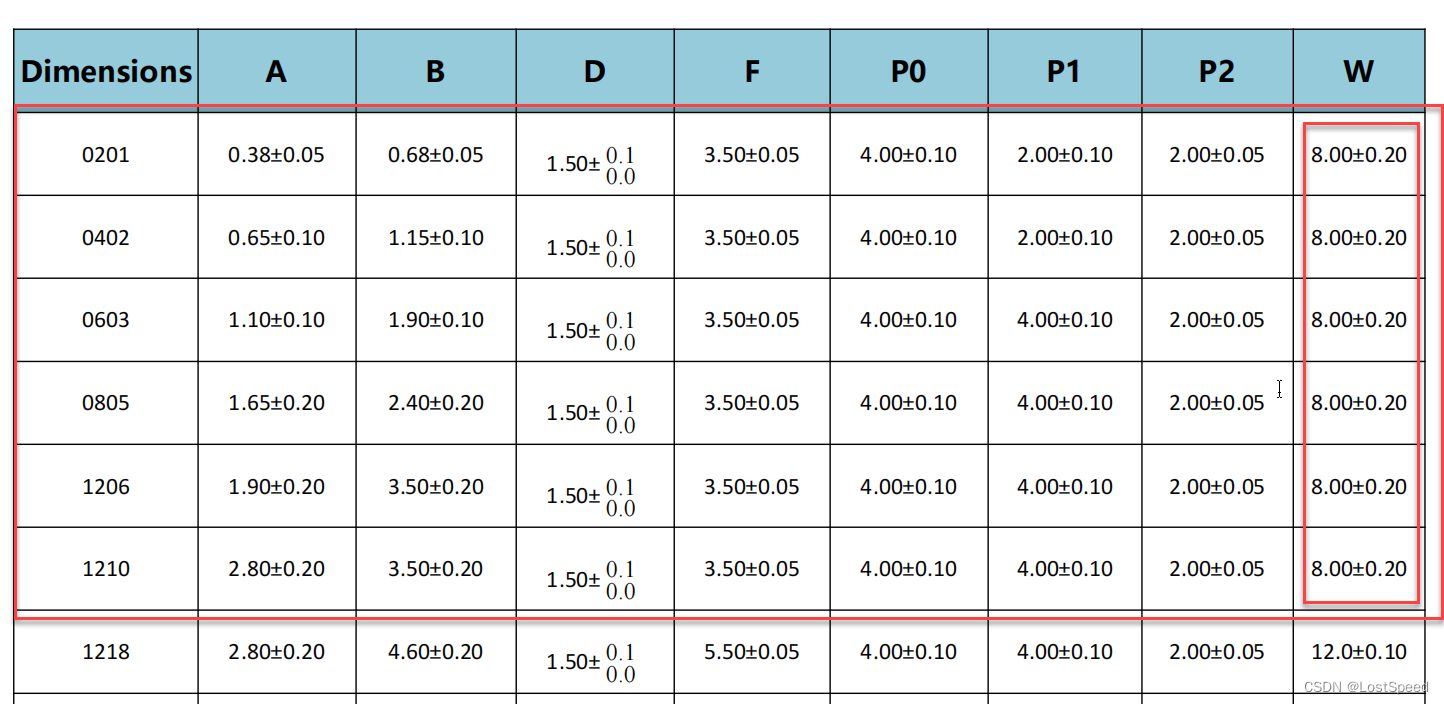

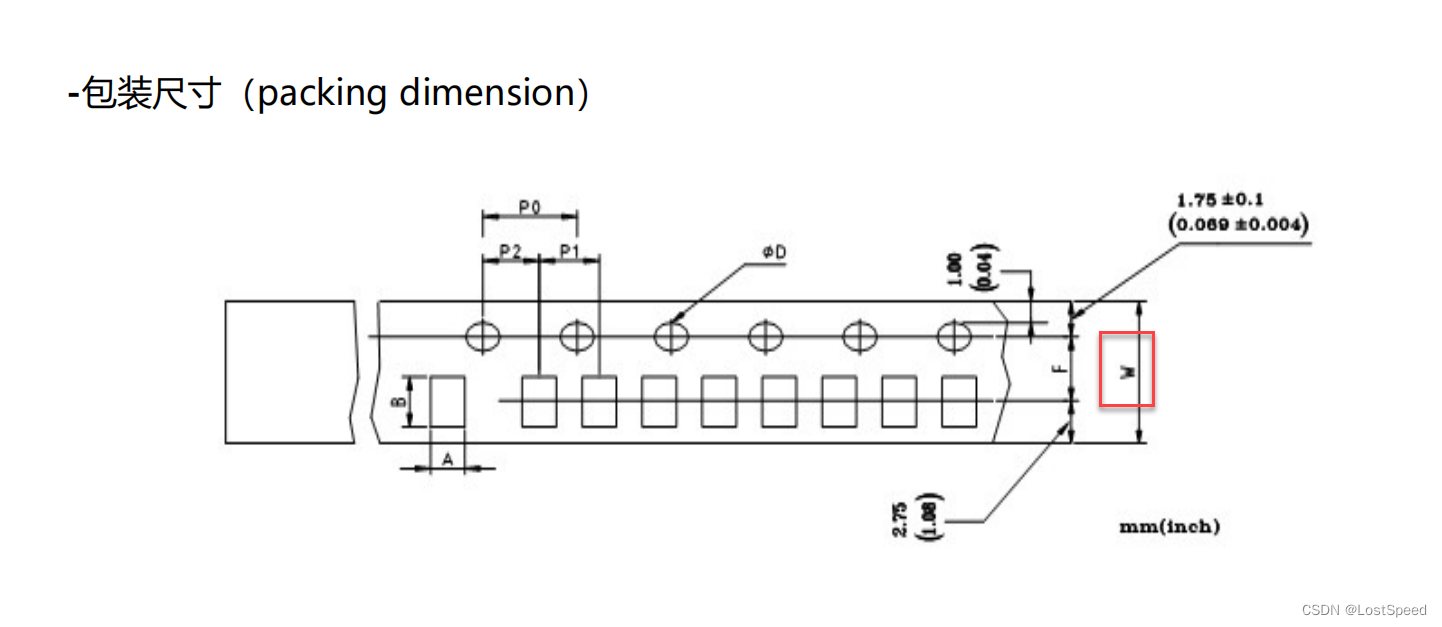

参考电阻的厂家说明书(e.g. C2907561_贴片电阻_FRC2010J102+TS_规格书_FOJAN(富捷)贴片电阻规格书.PDF), 将8mm的物料编带找出来.
在这里插入图片描述
在这里插入图片描述
可知, 01005 ~ 1210的物料都是8mm编带

现在按照实际编带, 量一下编带厚度.

编带宽度物料尺寸编带厚度(mm)物料最大厚度(mm)编带最大厚度(mm)
8mm010050.350.150.4
8mm02010.480.260.5
8mm04020.540.40.6
8mm06030.70.550.7
8mm08050.840.60.9
8mm12060.840.650.9
8mm12100.840.650.9

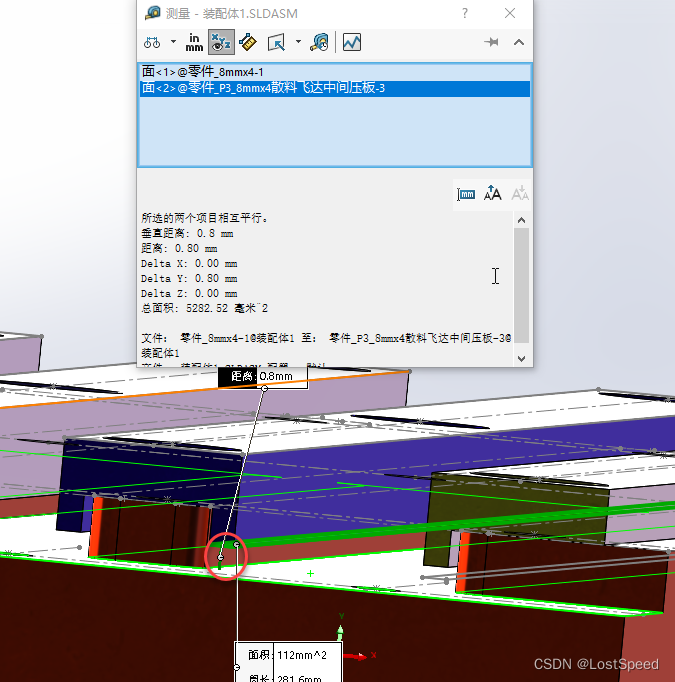

现在我知道了, 对应于我做的散料飞达, 飞达压板离编带的底部(在编带最大厚度上, 再加0.1mm), 距离有5种就够了.
在这里插入图片描述
对于自己做的8mm散料飞达, 只需要做5套压板(压板底部离物料底部距离为 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm), 就可以适应所有的8mm编带物料.

END
