Lab 2: system calls

Lab Guide: Lab: system calls
Lab Code: https://github.com/peakcrosser7/xv6-labs-2020/tree/syscall

System call tracing (moderate)

要点

int trace(int mask) 系统调用
如果在掩码 mask 中设置了系统调用的编号, 则必须修改xv6内核, 以便在每个系统调用即将返回时打印出一行, 包含进程id、系统调用的名称和返回值; 不需要系统调用参数.

步骤

定义 trace 系统调用的原型, entry 和系统调用号

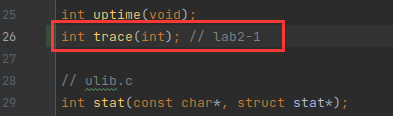

- 在 user/user.h中添加 trace 系统调用原型, 函数原型参考 user/trace.c 中调用的形式.
- 在 user/usys.pl 脚本中添加 trace 对应的 entry
- 在 kernel/syscall.h 中添加 trace 的系统调用号
编写 trace 的系统调用函数
在 kernel/sysproc.c 中编写 trace 系统调用函数 sys_trace().
这里按照实验指导书中提示, 是将 trace 的参数 mask 作为一个变量存到结构体 struct proc 中.

uint64 sys_trace(void) {
    int mask;
    // 获取整数类型的系统调用参数
    if (argint(0, &mask) < 0) {
        return -1;
    }
    // 存入proc 结构体的 mask 变量中
    myproc()->mask = mask;
    return 0;
}

结构体 struct proc 的定义在 kernel/proc.h 中, 可以看到该结构体记录着进程的转态. 具体内容如下. 其中的成员变量主要分为上面的公有变量和下面的私有变量, 其中公有变量访问是需要加锁的. 此处需要为 trace 系统调用添加一个变量 mask 来记录其参数. 考虑到 trace 之会在其本进程发挥作用, 因此 mask 应该作为进程的私有变量.

// Per-process state
struct proc {
  struct spinlock lock;

  // p->lock must be held when using these:
  enum procstate state;        // Process state
  struct proc *parent;         // Parent process
  void *chan;                  // If non-zero, sleeping on chan
  int killed;                  // If non-zero, have been killed
  int xstate;                  // Exit status to be returned to parent's wait
  int pid;                     // Process ID

  // these are private to the process, so p->lock need not be held.
  uint64 kstack;               // Virtual address of kernel stack
  uint64 sz;                   // Size of process memory (bytes)
  pagetable_t pagetable;       // User page table
  struct trapframe *trapframe; // data page for trampoline.S
  struct context context;      // swtch() here to run process
  struct file *ofile[NOFILE];  // Open files
  struct inode *cwd;           // Current directory
  char name[16];               // Process name (debugging)
  int mask;                    // trace mask - lab2-1
};

修改 fork() 函数.
由于进程 fork 时需要复制进程的状态, 即结构体 proc 中相关的成员变量, 因此需要修改 kernel/proc.c 中的 fork() 函数.

// Create a new process, copying the parent.
// Sets up child kernel stack to return as if from fork() system call.
int
fork(void)
{
    // ...
    np->sz = p->sz;
    np->mask = p->mask;   //cp trace mask from parent to child

    np->parent = p;
    // ...
}

修改系统调用函数 syscall()
最后是在每次系统调用执行时, 即调用 syscall() 时, 根据掩码输出调用信息. 这里掩码 mask 作为一个 64 位的变量, 从低位开始每一比特位对应一个系统调用, 因此通过移位和按位与操作即可判断当前系统调用是否被 trace.

void
syscall(void)
{
  int num;
  struct proc *p = myproc();

  num = p->trapframe->a7;
  if(num > 0 && num < NELEM(syscalls) && syscalls[num]) {
      p->trapframe->a0 = syscalls[num]();
      // trace output - lab2-1
      if ((1 << num) & p->mask) {    // 判断掩码是否匹配
          printf("%d: syscall %s -> %d\n", p->pid, syscalls_name[num],
                 p->trapframe->a0);
      }
  } else {
    printf("%d %s: unknown sys call %d\n",
            p->pid, p->name, num);
    p->trapframe->a0 = -1;
  }
}

对于需要输出的进程 PID 以及系统调用的返回值, 都在 proc 结构体的相应成员中有记录, 而系统调用名则需要自行构建一个系统调用名称的数组, 顺序与在 kernel/syscall.h 中定义的系统调用号是对应的, 而由于调用号从 1 开始, 因此数组第一个为空字符串来占位.

static char *syscalls_name[] = {
        "",
        "fork",
        "exit",
        "wait",
        "pipe",
        "read",
        "kill",
        "exec",
        "fstat",
        "chdir",
        "dup",
        "getpid",
        "sbrk",
        "sleep",
        "uptime",
        "open",
        "write",
        "mknod",
        "unlink",
        "link",
        "mkdir",
        "close",
        "trace"
};

在 kernel/syscall.c 中添加 trace 调用
添加 sys_trace() 的外部声明

添加 syscalls 函数指针的对应关系
在 Makefile 中添加 $U/_trace 到 UPROGS 中

测试

xv6 中执行相关测试:

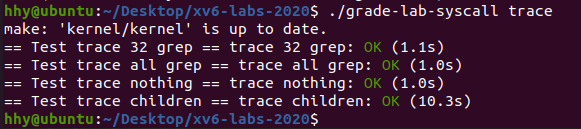

./grade-lab-syscall trace 单项测试:

Sysinfo (moderate)

要点

实现 int sysinfo(struct sysinfo*) 系统调用

步骤

定义 sysinfo 系统调用的原型, entry 和系统调用号, 同上一实验
- user/user.h
- user/usys.pl
- kernel/syscall.h
计算 freemem和 nproc
在编写系统调用 sys_info() 时需要将内核态的 struct sysinfo 结构体拷贝到用户态, 而对于该结构体, 在 kernel/sysinfo.h 有定义, 其中有 freemem 和 nproc 两个成员变量, 分别对应着未使用的内存字节数和非 UNUSED 状态的进程数. 因此首先就是要计算这两个成员变量的值.
- 计算 freemem
  计算该值参考 kernel/kalloc.c 文件中的 kalloc() 和 kfree() 等几个函数. 可以看到内核维护未使用的内存是通过 kmem.freelist 的一个链表, 链表的每个结点对应一个页表大小(PGSIZE). 分配内存时从链表头部取走一个页表大小, 释放内存时会使用头插法插入到该链表. 因此计算未使用内存的字节数 freemem 只需要遍历该链表得到链表结点数, 在与页表大小相乘即可得到未使用内存的字节数.
```
// get the number of bytes of free memory - lab2-2
uint64 getfreemem(void) {
    uint64 n;
    struct run *r;
    // 遍历kmem.freelist链表
    for (n = 0, r = kmem.freelist; r; r = r->next) {
        ++n;
    }
    return n * PGSIZE;
}
```
- 计算 nproc
  计算该值参考 kernel/proc.c文件中的 allocproc() 和 freeproc() 等函数. 可以看到对应进程, 内核是使用数组 proc[NPROC] 进行维护. 分配时直接遍历数组找到一个未使用(UNUSED)状态的进程即可(allocproc()函数在分配时锁p->lock的释放存在疑问, goto跳转后好像并没有释放锁?), 释放时则直接将进程信息清空. 因此计算非 UNUSED 的进程数 nproc 则同样遍历一遍 proc 数组计数即可.
```
// get the number of processes whose state is not UNUSED - lab2-2
uint64 getnproc(void) {
    uint64 n;
    struct proc *p;
    // 遍历proc数组, 找非UNUSED状态进程
    for(n=0, p = proc; p < &proc[NPROC]; ++p) {
        if(p->state != UNUSED) {
            ++n;
        }
    }
    return n;
}
```
- 注: 上述两者计算时对 kmem.freelist 和 proc[NPROC] 访问时没有加锁, 因为此处考虑的是只对值进行了读取而未更改.

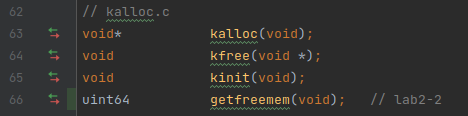

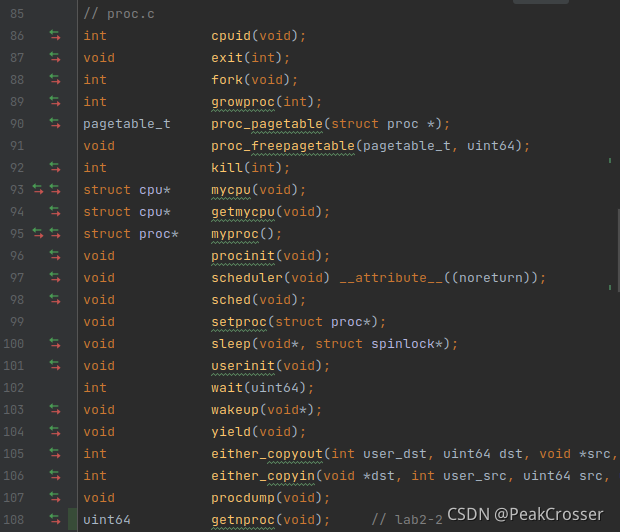

  编写完上述两个函数后, 需要在 kernel/defs.h 中添加函数原型.
编写 sys_sysinfo 系统调用
在 kernel/sysproc.c 中添加系统调用函数 sys_sysinfo(). 此处需要注意的是将 struct sysinfo 由内核态拷贝至用户态, 需要调用 copyout() 函数, 该函数在 kernel/vm.c 中定义.

uint64 sys_sysinfo(void) {
    uint64 info_addr;
    struct sysinfo info;

    if (argaddr(0, &info_addr) < 0) {
        return -1;
    }

    // 计算freemem和nproc
    info.freemem = getfreemem();
    info.nproc = getnproc();
    // 将结构体由内核态拷贝至用户态
    if (copyout(myproc()->pagetable, info_addr,
                (char *) &info, sizeof(info)) < 0) {
        return -1;
    }
    return 0;
}

在 kernel/syscall.c 中添加 sysinfo 调用
添加 sys_sysinfo() 的外部声明

添加 syscalls 函数指针的对应关系

添加系统调用名称数组 syscalls_name 中对应的字符串
在 Makefile 中添加 $U/_sysinfotest 到 UPROGS 中
