Bug管理系统UML2.0建模实例（四）

3.3 顺序图（实现模型）

       在系统设计与实现阶段我们也可以使用顺序图进行建模，此时通过顺序图可以明确表示系统设计中对象之间的交互，考虑到具体系统实现，对象之间通过方法调用传递消息。在BMS系统中，对每个用例均可以绘制基于实现模型的顺序图。由于篇幅关系，未将每个用例的顺序图一一列举。图3-5、3-6分别是用例“登录”和“提交bug信息”的实现模型顺序图。

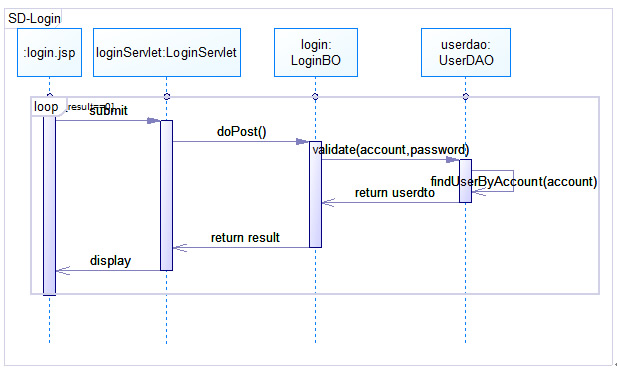

图3-5 用例“登录”顺序图（实现模型）

图3-6 用例“提交bug信息”顺序图（实现模型）

       在图3-5、3-6中，通过实现模型顺序图来表示对象之间的交互关系，每个用例对应一个顺序图，开发人员可以根据顺序图编写实现代码，并更好地与其他成员交流。



3.4 包图

        BMS根据系统分层架构组包，并参照类之间的关系绘制包之间的关系，如图3-7所示：

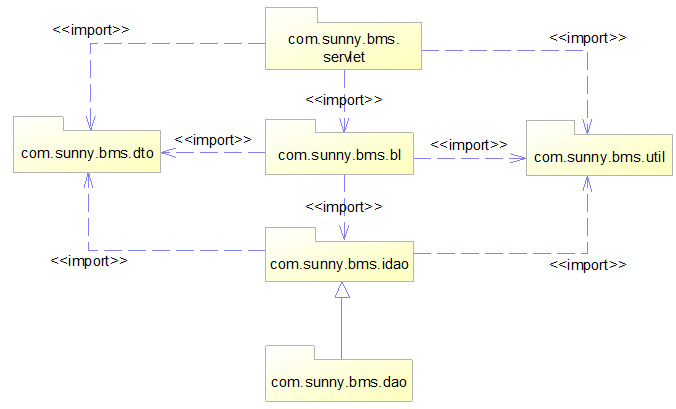

图3-7 BMS包图

       在包图中体现了系统的分层架构，包与层的对应关系如表3-1所示：

表3-1 BMS包与层对应关系表

包    名	分    层
com.sunny.bms.servlet	控制层
com.sunny.bms.bl	业务逻辑层
com.sunny.bms.idao	抽象数据访问层
com.sunny.bms.dao	数据访问层

       另外，在com.sunny.bms.dto包中封装了数据传输类，在com.sunny.bms.util包中封装了一些工具类，如字符编码转换类、数据加密类等，可以根据实际需要增加到系统中。



3.5 组件图

       组件图表示了系统中物理文件之间的关系，描述了每个功能所在的组件位置以及它们之间的关系。在BMS设计方案中，将类打包成war文件或者jar文件，以便于部署和重用，BMS组件图如图3-8所示：

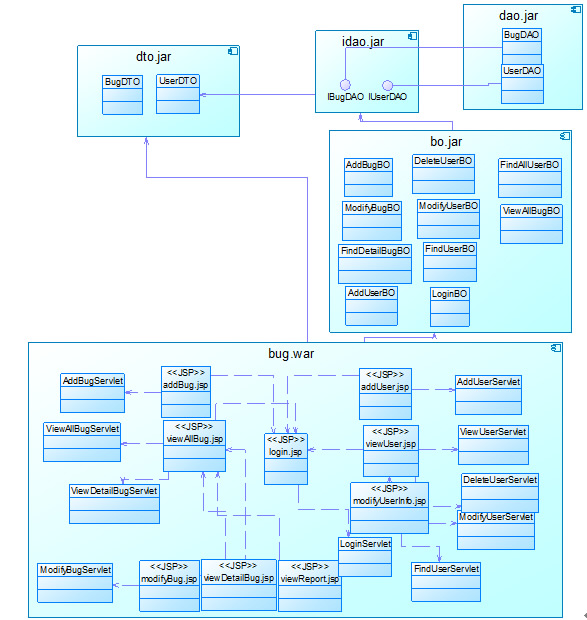

图3-8 BMS组件图

       在图3-8中，将所有的JSP和Servlet打包成一个war文件，然后将其他类按照分层打包成不同的jar文件，在dto.jar中包含了所有的DTO类，在idao.jar中包含了所有的抽象DAO接口，在dao.jar中包含了所有的DAO类，在bo.jar中包含了所有的BO类。将不同的类封装在不同的组件中以便于组件的复用，降低系统的复杂性。



3.6 部署图

       部署图描述了系统硬件的拓扑结构以及在此结构上执行的软件，是一种常用的系统架构建模技术。BMS系统部署图如图3-9所示：

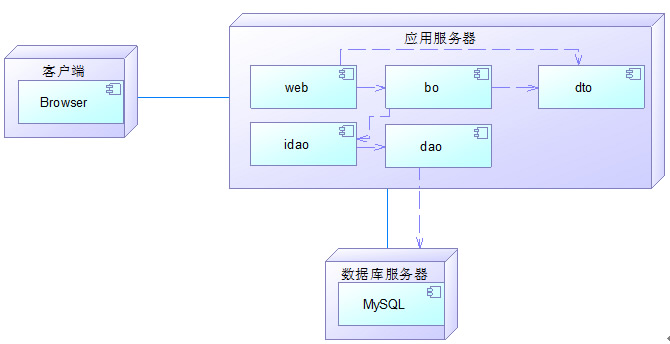

图3-9 BMS部署图

       在图3-9中，按照系统的整体架构，BMS采用B/S结构进行开发，因此客户端只需要安装浏览器(Browser)，将所有的JSP文件和类部署在应用服务器中，通过DAO类操作存储在MySQL数据库服务器中的数据。系统维护和部署人员可以按照该部署图部署应用程序组件。



本实例分析到此全部结束，希望能给大家带来帮助！
