拆机 - 小米“米家自动香氛机2” & LOXIM微孔雾化专用IC替代测试

办公室买了一台小米的最新香氛机，闻起来香味有点刺鼻（但肯定比第一代好一些），也不奇怪，硬件公司基本不具备日化公司的DNA，他们给液体还专门有个注册商标“日常元素”，试用的是”柏木青茶“香型。代加工厂，依然是“小卫（上海）生物科技有限公司”。

今天拆机看看，里面的结构设计，以及用LOXIM最新的微孔雾化芯片试试看看效果。

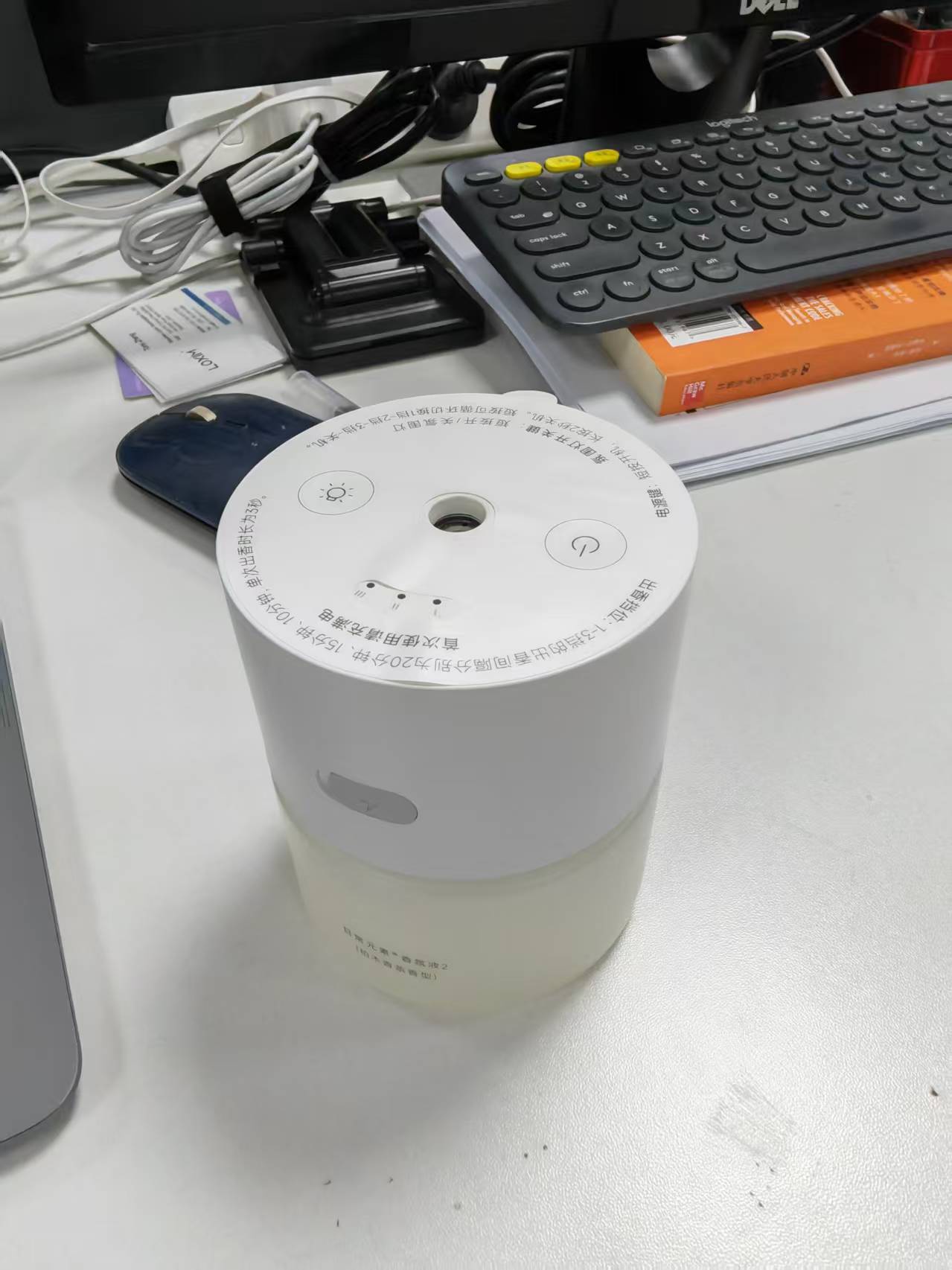

机器外观造型，还是典型的小米风格/MUJI范。

从上往下开始拆机，最上面是贴纸，算是简短的说明书。

按键设计非常简约，左边是开关机/档位调节，右边是灯光控制。

中间，是微孔雾化片，在直径约3mm的不锈钢片上打u级的小孔（肉眼不可见）。可以看到在中心区域的外围还有4个孔，应该是专门设计给液滴回流使用的。

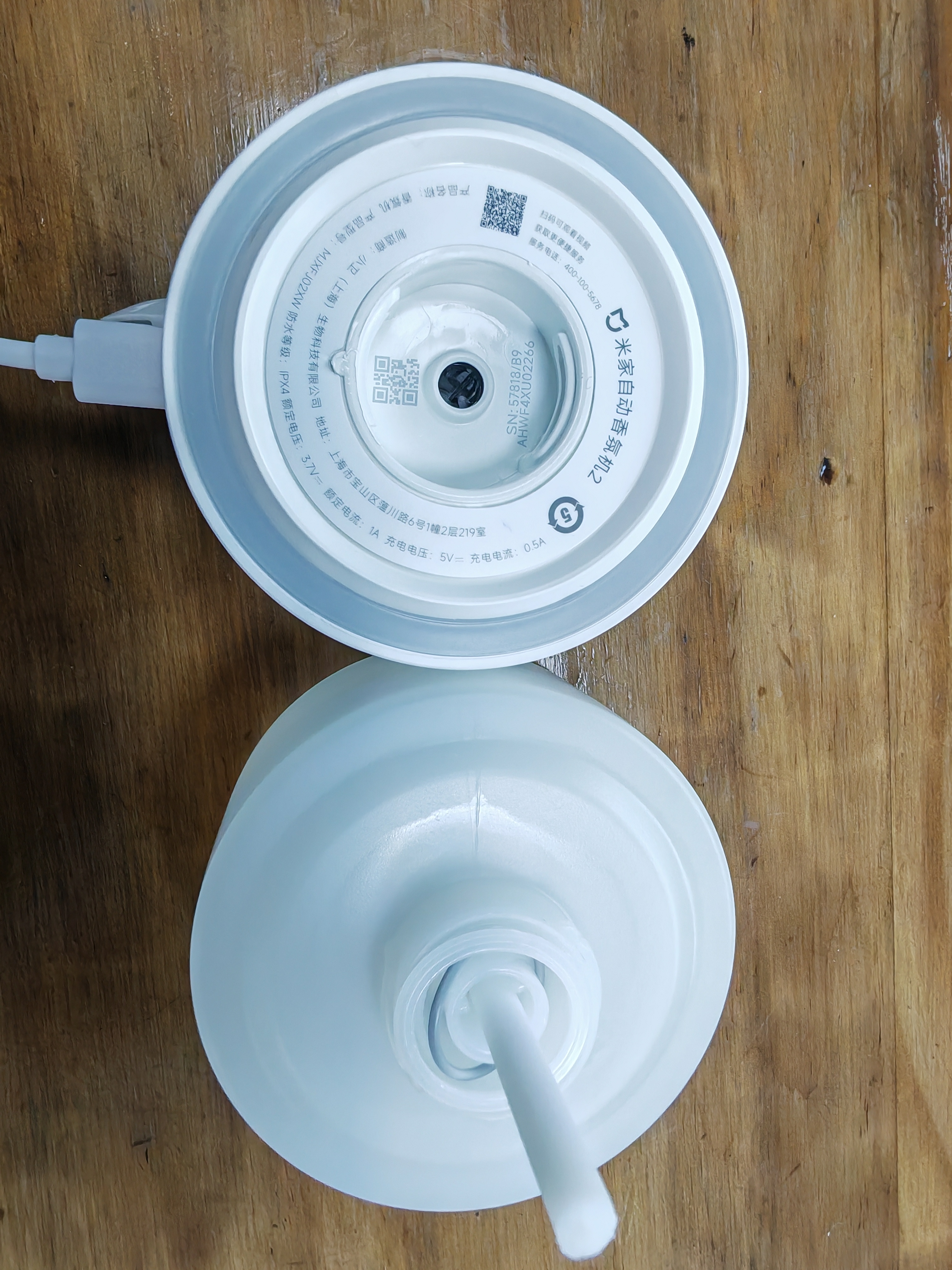

旋转，即可见整体分为上下两件。

先拆上面的，因为下面结构是液体和棉棒，主要的结构和硬件都在上面。

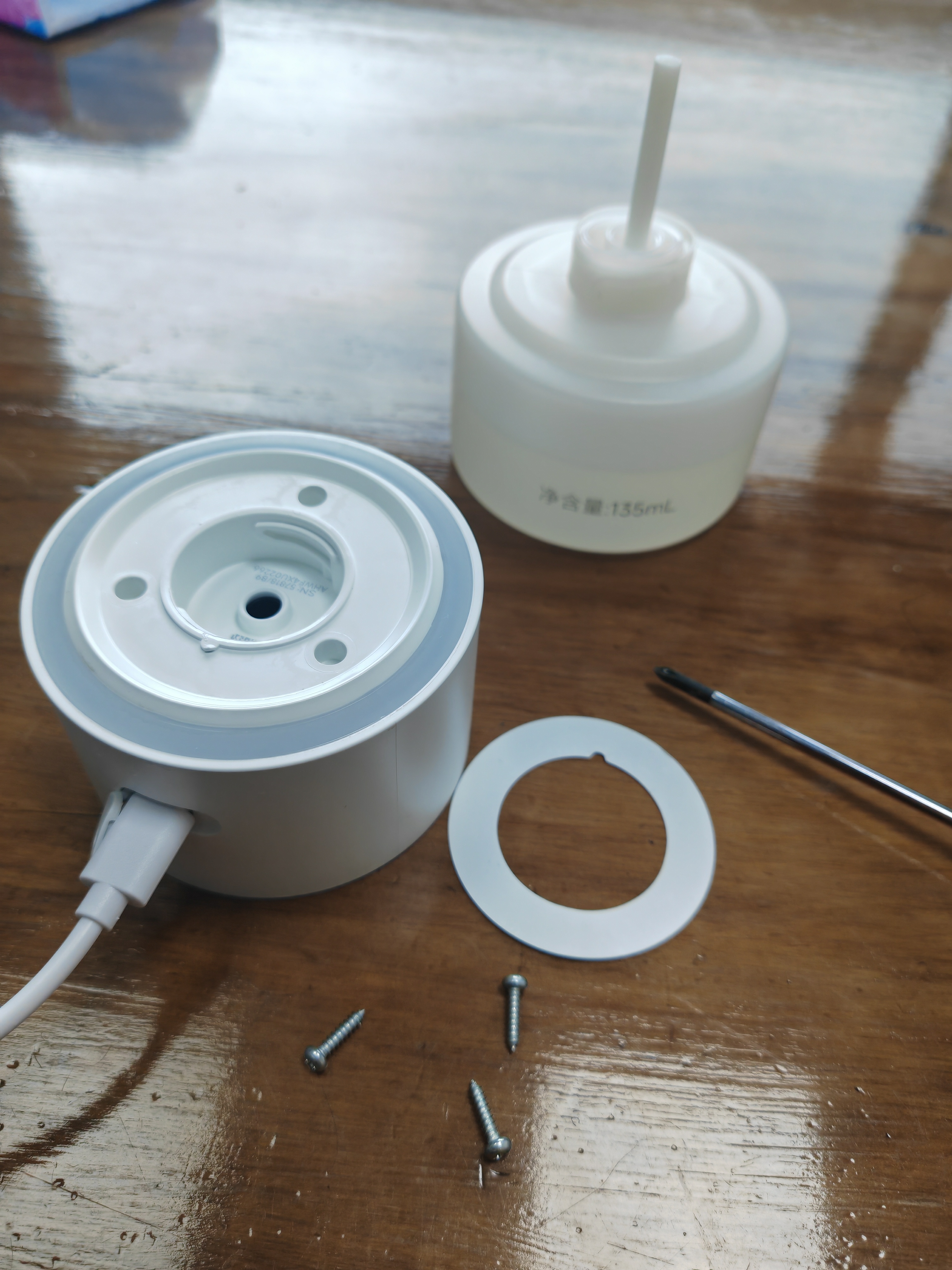

撕开标签，下面有三个螺丝孔，两件白色件中间，是一圈导光的环。

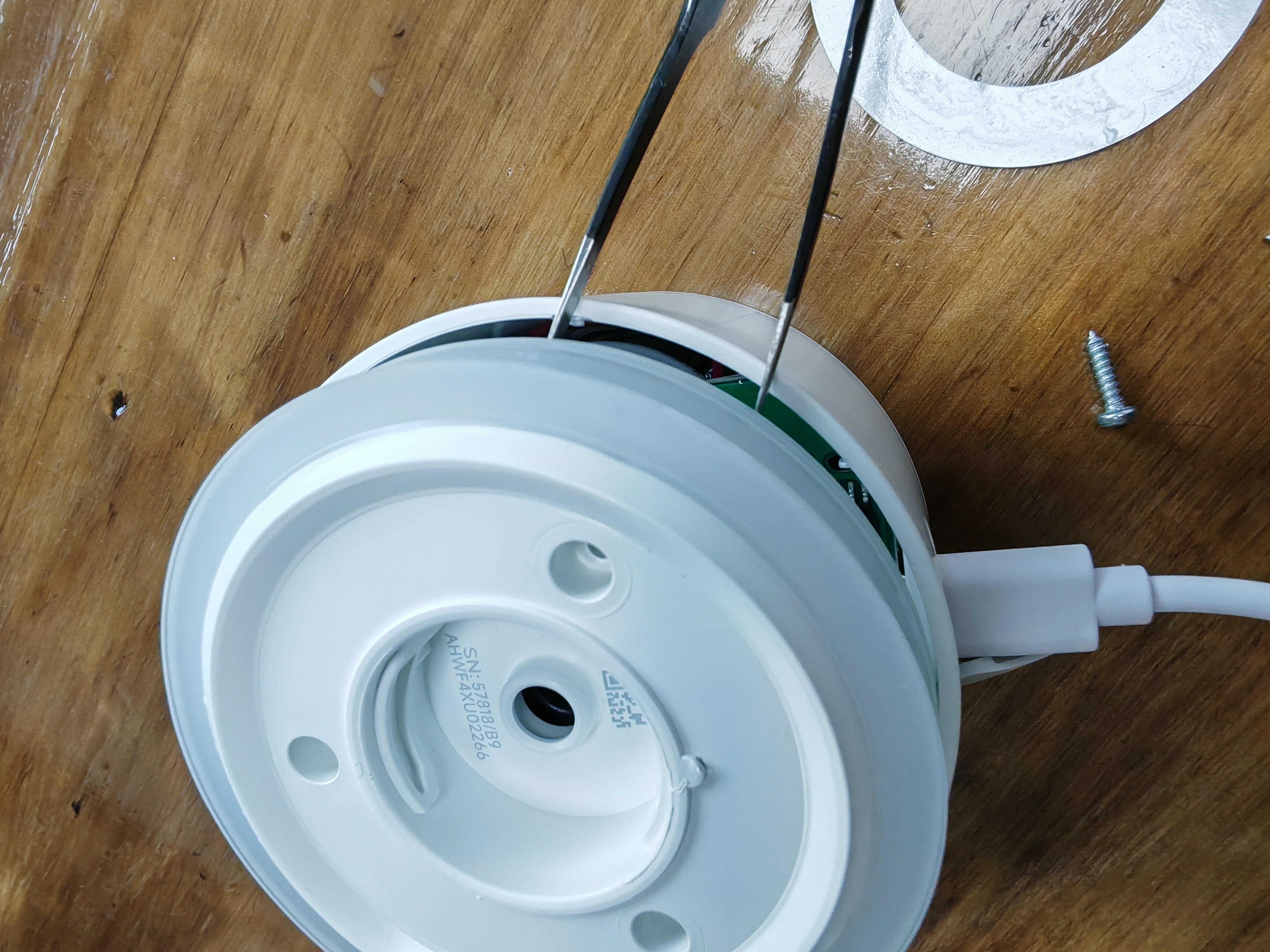

 用薄的镊子，轻轻撬开导光环，就可以拆开了。

拆开壳体，可以看到电路板，在顶部有一颗小螺丝固定。

最下面的这个结构件，黑色的，看来是安装电池和微孔陶瓷片的。

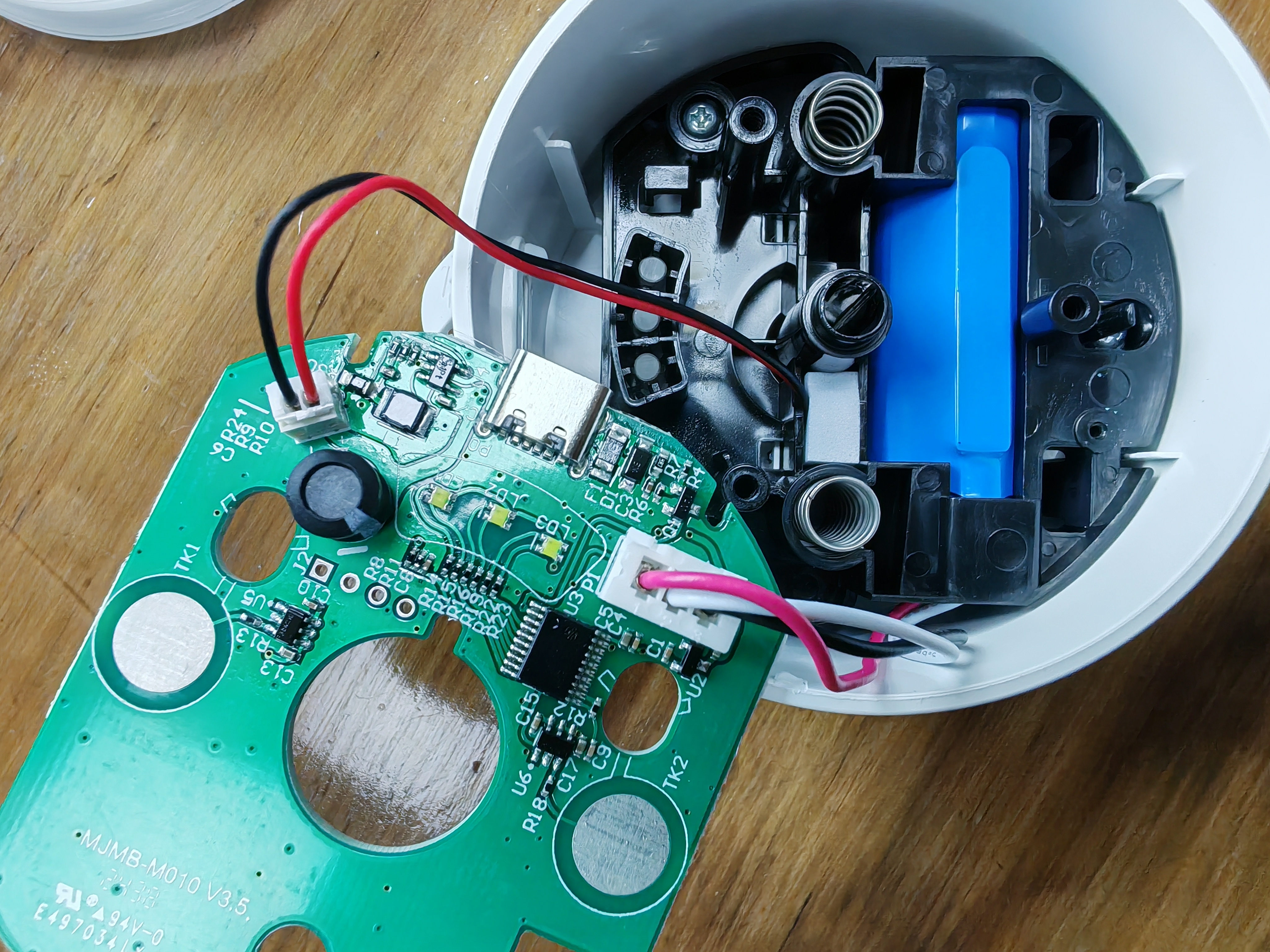

电路板是双面的，粗看其设计，就是普通的8位MCU，触摸芯片，升压，LC震荡电路以及充电电路（稍后会用LOXIM的微孔雾化驱动专用IC看看测试效果）。

继续，拆掉3克螺丝，整个黑色的部件可以拆下来了。

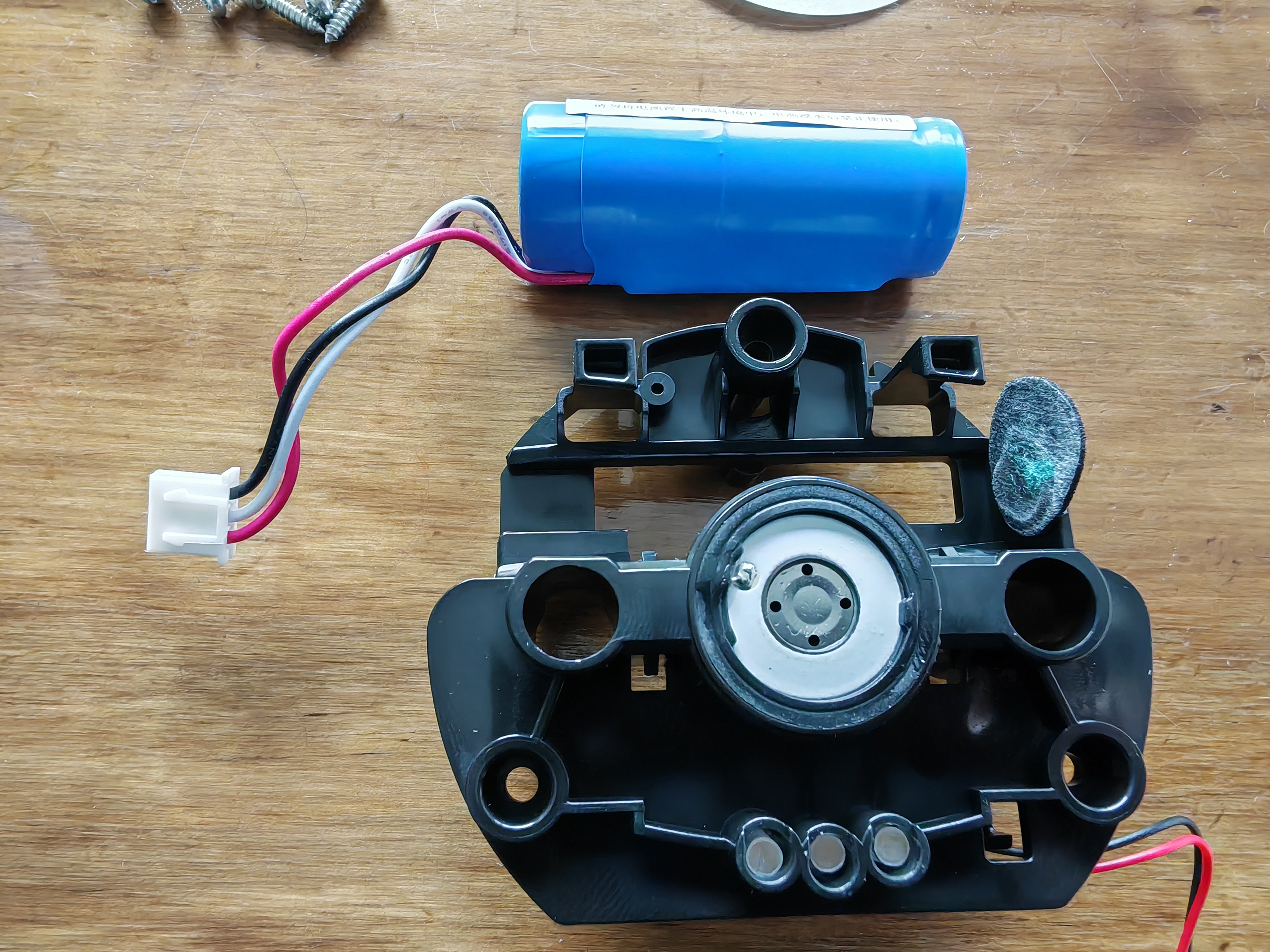

可以看到1400MAH的圆柱形锂电池，安装固定很方便，尾部有个带粘胶的棉片，设计算是花了点巧心思的。

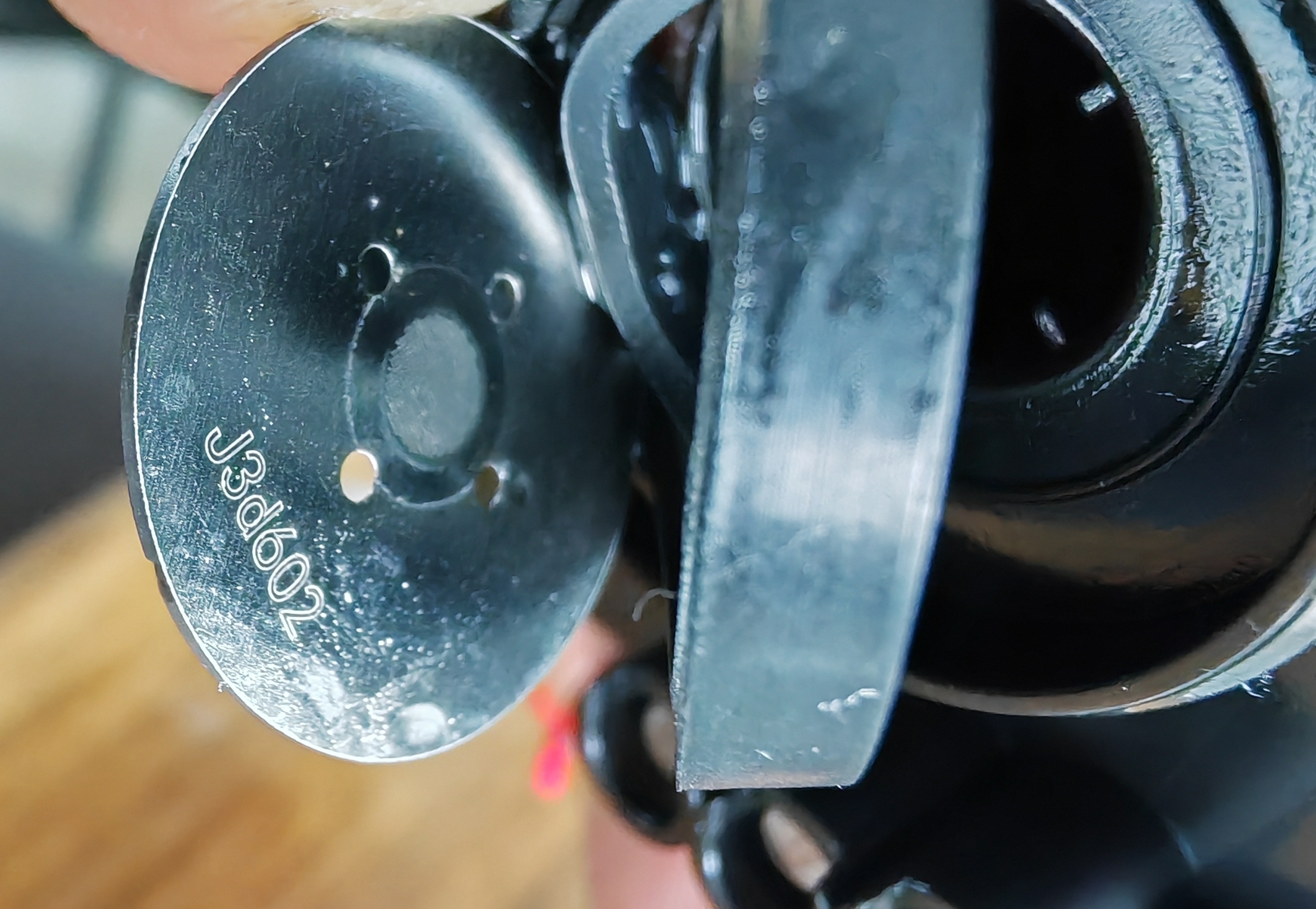

细看陶瓷片的设计和安装，直径20mm的微孔陶瓷片，带密封胶圈（防止泄漏），红黑电线处有打胶，估计是定位同时防止陶瓷片周边的液体泄漏到结构件里面。

 陶瓷片背面，看不出特别之处。从安装角度，设计主要考虑密封以及陶瓷片位置的确定性，还是比较合理的，而且棉棒有整个通道的导向（定位），加上在液体仓里面/棉棒底部的弹簧，这样棉棒跟陶瓷片底部（凸起，打孔区域）的接触，导液功能的实现能比较稳定，这样能整体保证雾化性能的一致性。

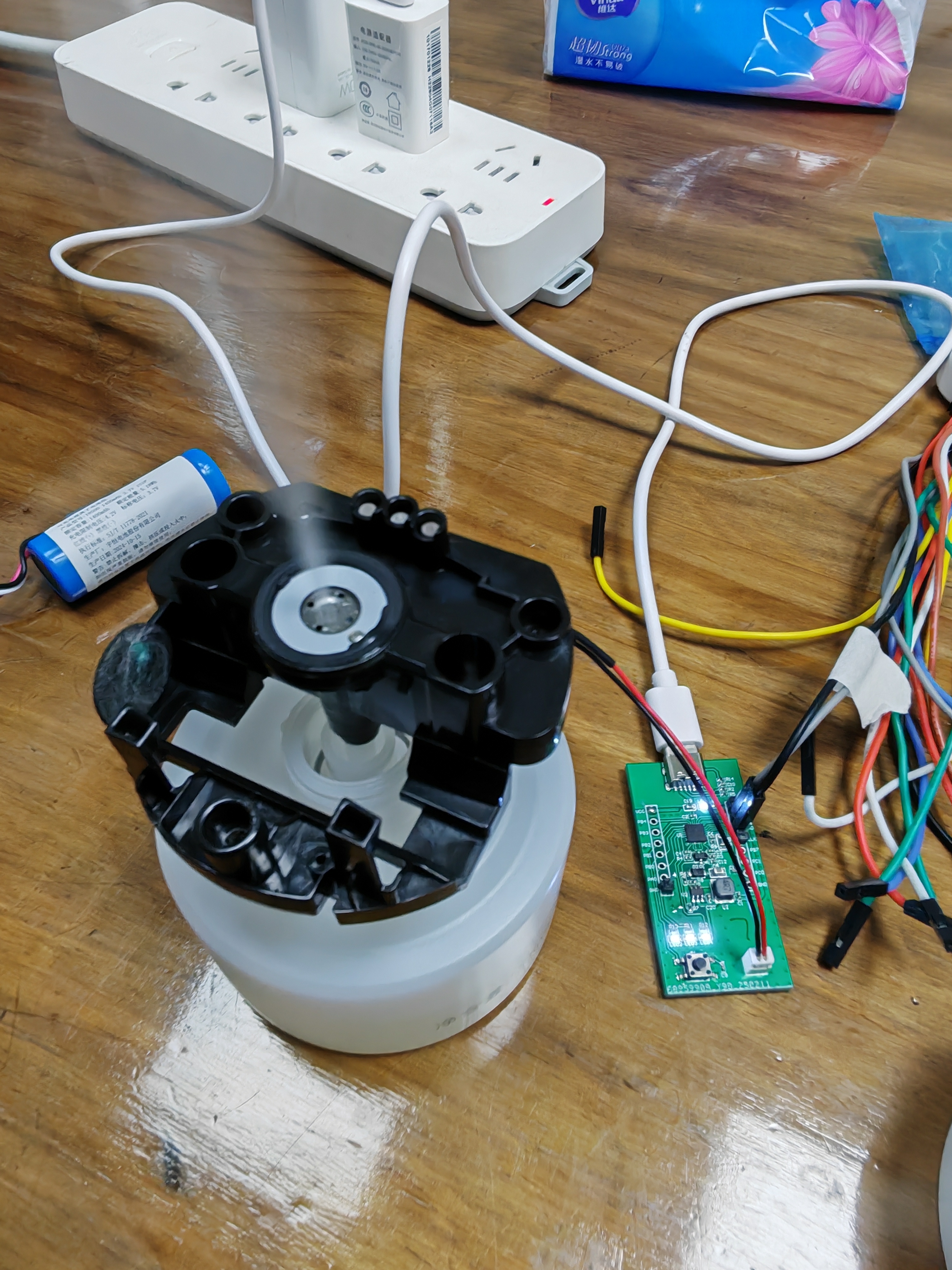

最后我们用LOXIM最新的微孔雾化专用芯片（下图中的PCB即为LOXIM微孔雾化专用IC的测试板），驱动一下这个机器（微孔雾化片和液体不变，只是换一下驱动电路板）。

雾化性能很好，妥妥的强劲模式，功率只有0.8瓦，相比小米机器正常的设定，模式应该更加轻柔/雾化量更小。

最后，把机器装起来，继续用LOXIM“低成本+低功耗+高一致性”的专用驱动芯片解决方案来看看，参考本文结尾的视频。

总结：这款“米家自动香氛机2”的拆机发现

1. 外观简约，内部设计合理，尤其是陶瓷片相关的结构和受力设计，一致性好，功能稳定有结构保障；

2. 香氛液，比较刺鼻，人工调制香精，档次稍差，建议补充装自行调配或者找知名品牌的香薰液；

3. 用LOXIM“低成本微孔雾化专用驱动芯片”方案，初步测试非常适用，功耗低。

LOXIM微孔雾化驱动IC+小米香薰机
