COMSOL入门 官方案例练习(1)

comsol官方案例库：稳态二维热传导

Steady-State 2D Heat Transfer with Conduction

版本声明：COMSL Multiphysics 6.2

在二级目录标题下的所有操作，都默认在该标题对应的操作栏下操作

本文由适当英文补充，便于理解和学习专业英语，也便于英文语言版本的COMSOL使用者学习

加粗部分均为软件中出现的专有名词

欢迎联系本人邮箱：LuanYaoZJ@outlook.com

Introduction

该案例展现了一个，内容包括热传导至某外部一定温度的，二维稳态热力学分析过程。

Model Defination

这个案例考虑了一个0.6m * 1.0m的矩形主体。

        边界条件

        左边界是绝热的

        下边界恒温100摄氏度（[degC]）

        上边界和右边界与恒温0摄氏度的外界热交换，传热系数750 W/(m2∙℃)

        材料设置

        主体材料传热系数为52 W/(m∙℃)

Results

下图1展示了主体模型的温度分布云图

Figure 1

在这个结果中，我们需要测量（x = 0.6 m , y = 0.2 m)处的温度，标准应为18.25℃ 。

同时，该COMSOL Multiphysics模型使用 9*15 的四边形网格，在该点位置给出了18.265℃ 的结果。

Modeling Instructions

        NEW

                新建一个空白文件 choose new

                选择模型向导 model wizard

        MODEL WIZARD

                选择二维 2D

                在多物理场目录中，选择热传导 > 固体传热 heat transfer > heat transfer in solids(ht)

                点击研究 study

                在研究目录里，选择一般研究 > 稳态 general studies > stationary

                点击完成 done

几何 1 Geometry 1

        Rectangle 1

                在几何工具栏中，选择矩形图标 rectangle （会被添加至模型开发器中，组件 1 > 几何 1 > 矩形 1）

                在中间的关于矩形1的设置-大小和形状 size and shape 里，宽度设置为0.6 m，高度默认为1 m

                点击构建所有对象  build all objects

固体传热 (ht)

                在comp1下，右击固体传热ht，选择温度

                在边界选择中，手动选择边界，只选择边界2（下边界）

                在中间的温度设置中，找到温度一栏，在T0下方填写 100[degC],后面默认跟着K没关系



                再次右击固体传热（ht），选择热通量 heat flux，并生成热通量 1

                在中间的热通量设置中，在边界选择中，手动选择边界 3 和 4 （上边界和右边界）

                同样在设置中，找到热通量栏，将通量类型选择为对流热通量 convective heat flux

                将传热系数设置为 h = 750 W/(m2∙℃)

                将外部温度 Text 设置为 0

                点击 ht > 固体 1

                在中间设置区域找到 热传导，固体

                将导热系数设置为用户定义，并输入52 W/(m∙℃)

网格 1 mesh 1

        右击网格 1，选择映射 mapped

         #映射个人可以理解为快速根据图形建立网格，矩形就建立四面体网格，长方体就建立六面体网格

        在中间设置区域找到映射，点击全部构建 build all

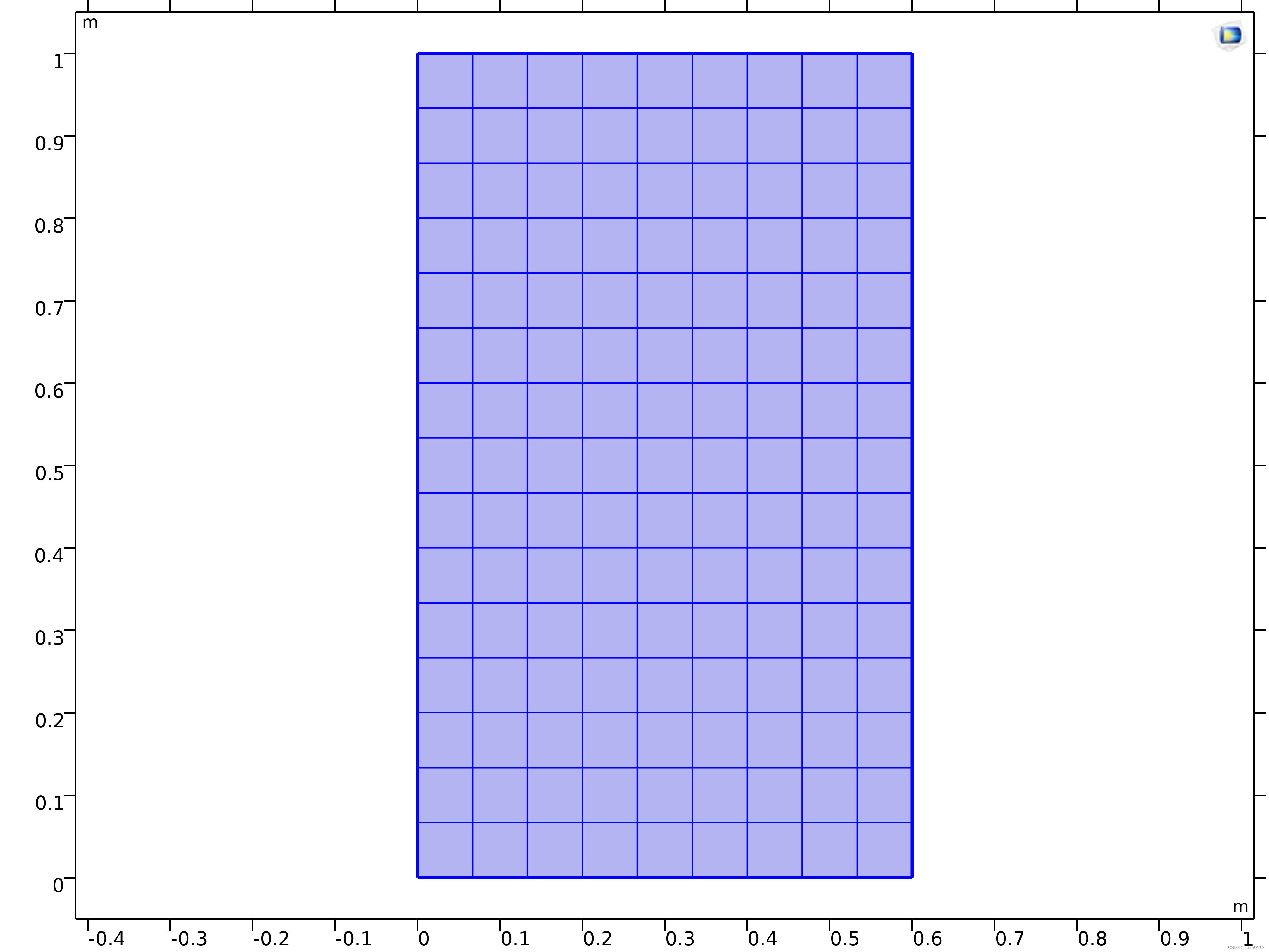

Figure 2

研究 1 study 1

        点击模型开发器的研究 1，点击计算即可开始求解

结果 results

        右击结果 > 温度（ht）> 表面 1

        在中间设置区域，找到表达式栏，将单位改为degC



        接着捕捉(0.6 , 0.2)这个点

        在 结果 > 数据集，右击数据集dataset，选择二维截点，cut point 2D

        输入坐标(0.6 , 0.2)



        在结果 > 派生值中，右击派生值 evaluation，选择点计算

        在点计算设置区域内，找到数据集栏，将其改为二维截点 1

        在表达式 expression中依次填写 T degC 温度

        点击计算

        在右下角，也就是图形下方找到该点的温度，可知为18.265

至此结束，读者可自行摸索如何将云图改良地更好看，以及如何导出的问题。

下面是笔者做的简单修改：

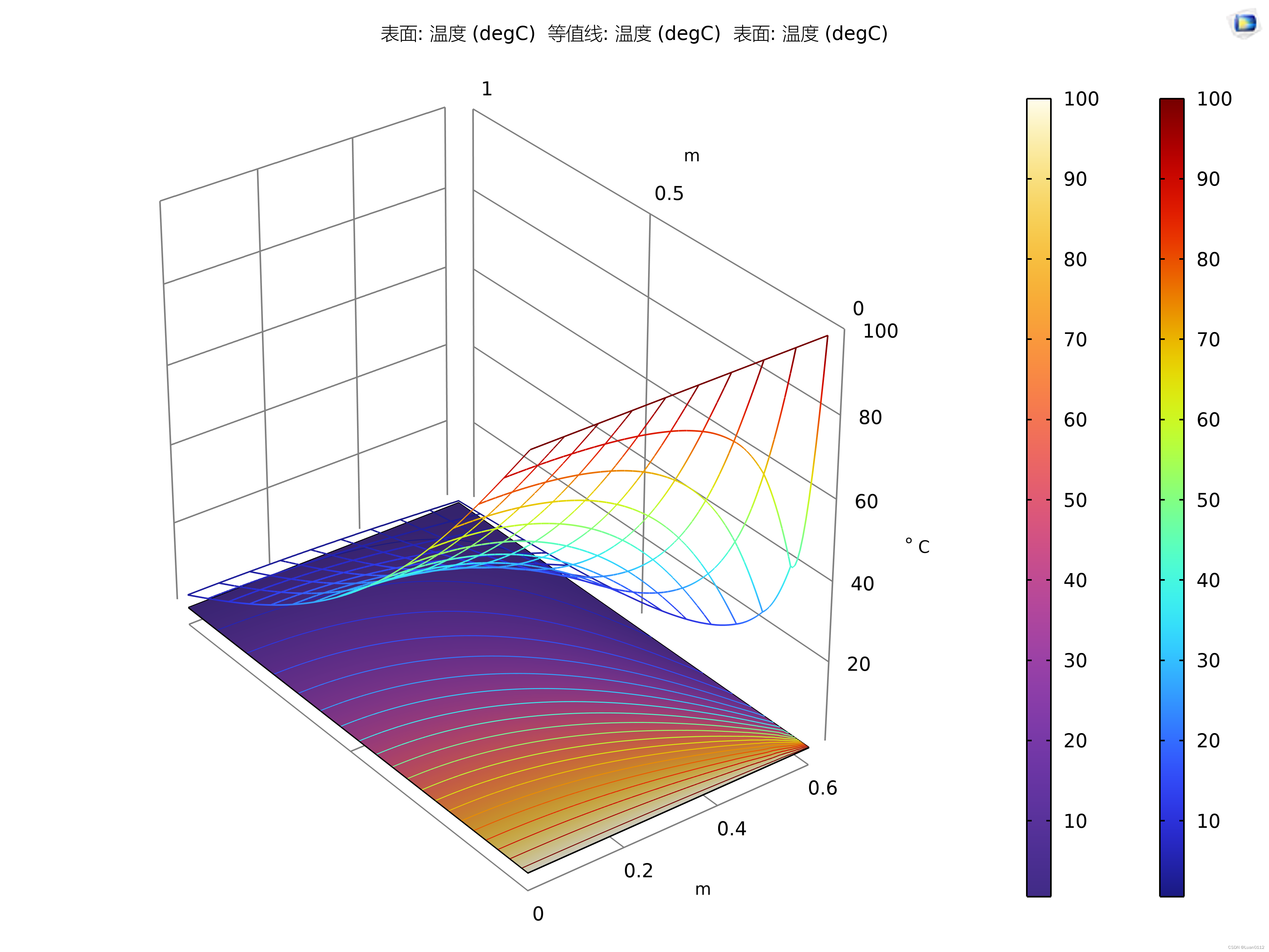

Figure 3 增加了等温线和带高度的表面

谢谢阅读~

这是我的第一篇文章，感觉可能有人需要吧哈哈，也是对我自己的一次检测，加油!
