什么是组合模式

组合模式（Composite Pattern）是一种强大的结构型设计模式，它允许将对象组合成树形结构以表示"部分-整体"的层次关系。这种模式的精髓在于客户端可以统一处理单个对象和对象组合，无需区分它们之间的差异。

组合模式的核心思想是将单个对象（叶子节点）和组合对象（容器节点）一视同仁，从而使得客户端代码能够以相同的方式处理单个对象和对象的集合。这种设计实现了"多个对象组合成为一个对象"的无缝操作，极大地简化了处理复杂层次结构的代码。

在日常开发中，当我们面对树形结构数据时，组合模式往往能提供一种优雅的解决方案。无论是文件系统、菜单结构、公司组织架构，还是XML文档，组合模式都能发挥重要作用。

组合模式的结构

组合模式主要由以下几个角色组成：

组件（Component）：定义组合中所有对象的共同接口，可以是抽象类或接口。它声明了叶子节点和组合节点共有的操作，有时也会实现所有类共有的默认行为。
叶子（Leaf）：表示组合中的叶子节点对象，没有子节点。叶子节点实现组件接口，执行自身的具体操作。
组合（Composite）：表示组合中的分支节点对象，包含子节点。组合节点实现组件接口，通常将操作委托给其子组件，并处理子组件的添加和删除。
客户端（Client）：通过组件接口操作组合结构中的对象，无需区分是与叶子节点还是组合节点交互。

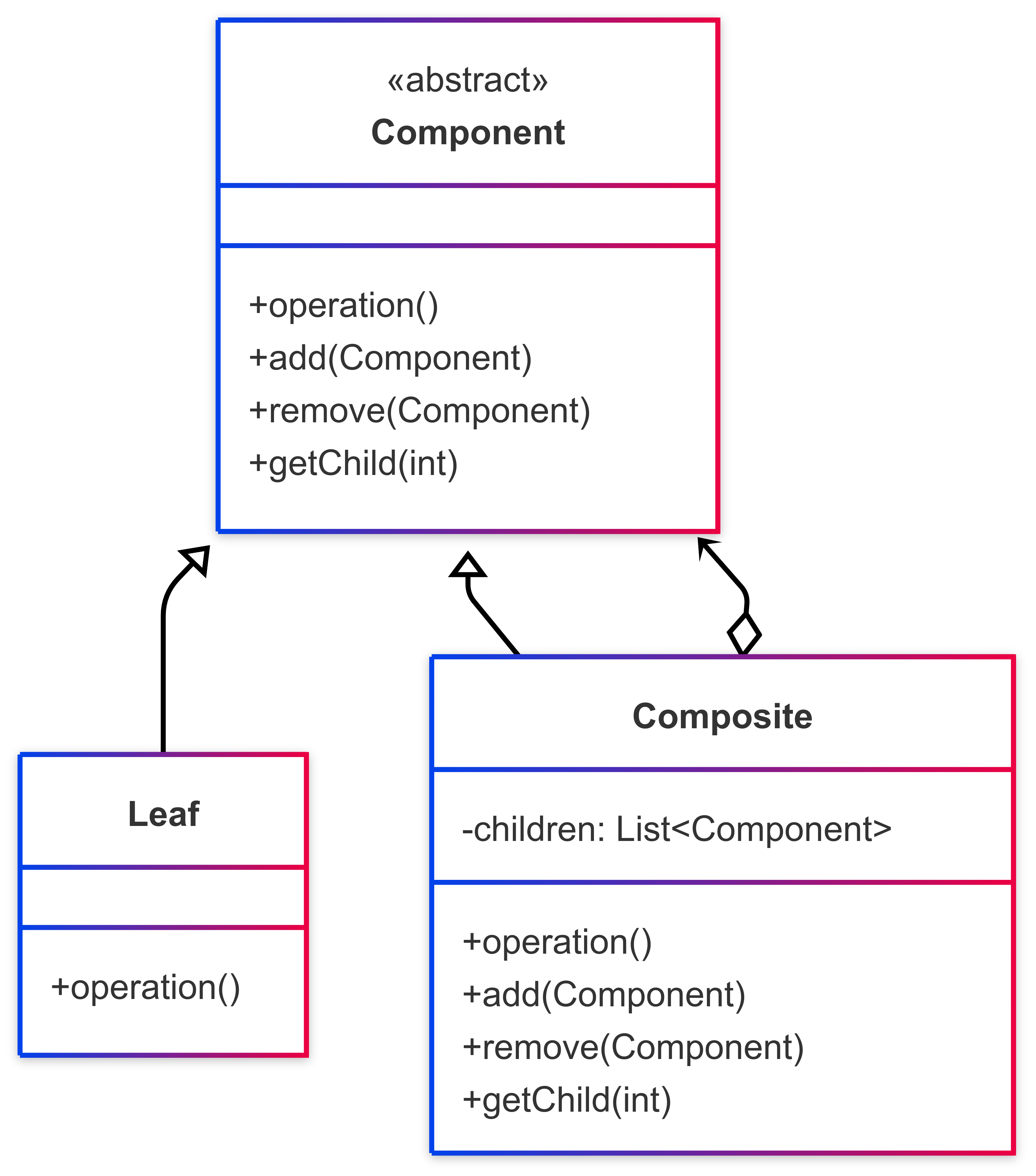

下面是组合模式的UML类图：

组合模式的基本实现

下面是组合模式的基本Java实现：

// 组件接口
public abstract class Component {
    protected String name;

    public Component(String name) {
        this.name = name;
    }

    // 核心业务方法
    public abstract void operation();

    // 添加子节点方法（默认实现抛出异常）
    public void add(Component component) {
        throw new UnsupportedOperationException("不支持添加操作");
    }

    // 移除子节点方法（默认实现抛出异常）
    public void remove(Component component) {
        throw new UnsupportedOperationException("不支持移除操作");
    }

    // 获取子节点方法（默认实现抛出异常）
    public Component getChild(int index) {
        throw new UnsupportedOperationException("不支持获取子节点操作");
    }

    public String getName() {
        return name;
    }
}

// 叶子节点
public class Leaf extends Component {
    public Leaf(String name) {
        super(name);
    }

    @Override
    public void operation() {
        System.out.println("叶子节点 " + name + " 的操作");
    }
}

// 组合节点
public class Composite extends Component {
    private List<Component> children = new ArrayList<>();

    public Composite(String name) {
        super(name);
    }

    @Override
    public void operation() {
        System.out.println("组合节点 " + name + " 的操作");

        // 对所有子节点执行操作
        for (Component component : children) {
            component.operation();
        }
    }

    @Override
    public void add(Component component) {
        children.add(component);
    }

    @Override
    public void remove(Component component) {
        children.remove(component);
    }

    @Override
    public Component getChild(int index) {
        return children.get(index);
    }
}

// 客户端代码
public class Client {
    public static void main(String[] args) {
        // 创建根节点
        Composite root = new Composite("根节点");

        // 创建并添加叶子节点
        root.add(new Leaf("叶子A"));
        root.add(new Leaf("叶子B"));

        // 创建并添加组合节点
        Composite composite = new Composite("组合X");
        composite.add(new Leaf("叶子XA"));
        composite.add(new Leaf("叶子XB"));

        // 将组合节点添加到根节点
        root.add(composite);

        // 创建并添加另一个叶子节点
        root.add(new Leaf("叶子C"));

        // 执行操作
        root.operation();
    }
}

实际应用示例：文件系统

以下是使用组合模式实现简单文件系统的例子：

// 文件系统组件接口
abstract class FileSystemComponent {
    protected String name;
    protected String path;

    public FileSystemComponent(String name, String path) {
        this.name = name;
        this.path = path;
    }

    // 显示详细信息
    public abstract void display(int depth);

    // 获取大小
    public abstract long getSize();

    // 辅助方法：根据深度添加缩进
    protected String getIndent(int depth) {
        StringBuilder sb = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            sb.append("    ");
        }
        return sb.toString();
    }

    // 获取名称
    public String getName() {
        return name;
    }

    // 获取路径
    public String getPath() {
        return path;
    }
}

// 文件实现
class File extends FileSystemComponent {
    private long size;
    private String content;

    public File(String name, String path, long size) {
        super(name, path);
        this.size = size;
    }

    public File(String name, String path, String content) {
        super(name, path);
        this.content = content;
        this.size = content.length();
    }

    @Override
    public void display(int depth) {
        System.out.println(getIndent(depth) + "文件: " + name + " (" + size + " 字节)");
    }

    @Override
    public long getSize() {
        return size;
    }

    // 文件特有的操作
    public void setContent(String content) {
        this.content = content;
        this.size = content.length();
    }

    public String getContent() {
        return content;
    }
}

// 目录实现
class Directory extends FileSystemComponent {
    private List<FileSystemComponent> children = new ArrayList<>();

    public Directory(String name, String path) {
        super(name, path);
    }

    @Override
    public void display(int depth) {
        System.out.println(getIndent(depth) + "目录: " + name + " (" + getSize() + " 字节)");

        // 显示所有子组件
        for (FileSystemComponent component : children) {
            component.display(depth + 1);
        }
    }

    @Override
    public long getSize() {
        long totalSize = 0;

        // 累加所有子组件的大小
        for (FileSystemComponent component : children) {
            totalSize += component.getSize();
        }

        return totalSize;
    }

    // 目录特有的操作
    public void add(FileSystemComponent component) {
        children.add(component);
    }

    public void remove(FileSystemComponent component) {
        children.remove(component);
    }

    public FileSystemComponent getChild(int index) {
        return children.get(index);
    }

    public List<FileSystemComponent> getChildren() {
        return new ArrayList<>(children);
    }

    // 查找子组件
    public FileSystemComponent findByName(String name) {
        for (FileSystemComponent component : children) {
            if (component.getName().equals(name)) {
                return component;
            }
        }
        return null;
    }
}

// 文件系统示例
public class FileSystemExample {
    public static void main(String[] args) {
        // 创建根目录
        Directory root = new Directory("根目录", "/");

        // 创建子目录
        Directory docs = new Directory("文档", "/docs");
        Directory src = new Directory("源代码", "/src");

        // 向子目录添加文件
        docs.add(new File("readme.txt", "/docs/readme.txt", "这是一个README文件"));
        docs.add(new File("report.pdf", "/docs/report.pdf", 1024 * 1024)); // 1MB大小

        src.add(new File("Main.java", "/src/Main.java", "public class Main { public static void main(String[] args) { } }"));

        // 在src目录下创建子目录
        Directory util = new Directory("工具类", "/src/util");
        util.add(new File("Helper.java", "/src/util/Helper.java", 2048)); // 2KB大小
        src.add(util);

        // 向根目录添加子目录
        root.add(docs);
        root.add(src);
        root.add(new File("config.xml", "/config.xml", 512)); // 512字节大小

        // 显示整个文件系统
        System.out.println("===== 文件系统结构 =====");
        root.display(0);

        // 计算大小
        System.out.println("\n===== 大小统计 =====");
        System.out.println("根目录总大小: " + root.getSize() + " 字节");
        System.out.println("文档目录大小: " + docs.getSize() + " 字节");
        System.out.println("源代码目录大小: " + src.getSize() + " 字节");

        // 查找特定文件并获取内容
        Directory foundSrc = (Directory) root.findByName("源代码");
        File mainJava = (File) foundSrc.findByName("Main.java");
        System.out.println("\n===== 文件内容 =====");
        System.out.println(mainJava.getName() + " 的内容: " + mainJava.getContent());
    }
}

运行结果

===== 文件系统结构 =====
目录: 根目录 (1051719 字节)
    目录: 文档 (1048600 字节)
        文件: readme.txt (18 字节)
        文件: report.pdf (1048576 字节)
    目录: 源代码 (2107 字节)
        文件: Main.java (59 字节)
        目录: 工具类 (2048 字节)
            文件: Helper.java (2048 字节)
    文件: config.xml (512 字节)

===== 大小统计 =====
根目录总大小: 1051719 字节
文档目录大小: 1048600 字节
源代码目录大小: 2107 字节

===== 文件内容 =====
Main.java 的内容: public class Main { public static void main(String[] args) { } }

实际应用示例：公司组织结构

下面通过一个公司组织结构的例子进一步说明组合模式的实际应用：

// 组织结构组件接口
abstract class OrganizationComponent {
    protected String name;
    protected String position;

    public OrganizationComponent(String name, String position) {
        this.name = name;
        this.position = position;
    }

    // 显示组织结构
    public abstract void display(int depth);

    // 获取员工数量
    public abstract int getEmployeeCount();

    // 计算总薪资
    public abstract double getSalary();

    // 辅助方法：根据深度添加缩进
    protected String getIndent(int depth) {
        StringBuilder sb = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            sb.append("    ");
        }
        return sb.toString();
    }

    public String getName() {
        return name;
    }

    public String getPosition() {
        return position;
    }
}

// 员工实现（叶子节点）
class Employee extends OrganizationComponent {
    private double salary;

    public Employee(String name, String position, double salary) {
        super(name, position);
        this.salary = salary;
    }

    @Override
    public void display(int depth) {
        System.out.println(getIndent(depth) + "员工: " + name + ", 职位: " + position + ", 薪资: " + salary);
    }

    @Override
    public int getEmployeeCount() {
        return 1;
    }

    @Override
    public double getSalary() {
        return salary;
    }
}

// 部门实现（组合节点）
class Department extends OrganizationComponent {
    private List<OrganizationComponent> subordinates = new ArrayList<>();

    public Department(String name, String position) {
        super(name, position);
    }

    @Override
    public void display(int depth) {
        System.out.println(getIndent(depth) + "部门: " + name + ", 主管: " + position +
                ", 员工数: " + getEmployeeCount() + ", 总薪资: " + getSalary());

        // 显示所有下属
        for (OrganizationComponent component : subordinates) {
            component.display(depth + 1);
        }
    }

    @Override
    public int getEmployeeCount() {
        int count = 0;

        // 累加所有下属的员工数
        for (OrganizationComponent component : subordinates) {
            count += component.getEmployeeCount();
        }

        return count;
    }

    @Override
    public double getSalary() {
        double totalSalary = 0;

        // 累加所有下属的薪资
        for (OrganizationComponent component : subordinates) {
            totalSalary += component.getSalary();
        }

        return totalSalary;
    }

    // 添加下属
    public void add(OrganizationComponent component) {
        subordinates.add(component);
    }

    // 移除下属
    public void remove(OrganizationComponent component) {
        subordinates.remove(component);
    }

    // 获取特定下属
    public OrganizationComponent getChild(int index) {
        return subordinates.get(index);
    }
}

// 组织结构示例
public class OrganizationExample {
    public static void main(String[] args) {
        // 创建公司架构
        Department company = new Department("某科技公司", "CEO张三");

        // 创建部门
        Department rd = new Department("研发部", "研发总监李四");
        Department sales = new Department("销售部", "销售总监王五");

        // 向研发部添加子部门和员工
        Department frontend = new Department("前端组", "前端主管赵六");
        Department backend = new Department("后端组", "后端主管钱七");

        frontend.add(new Employee("小明", "前端工程师", 12000));
        frontend.add(new Employee("小红", "UI设计师", 13000));

        backend.add(new Employee("小刚", "Java工程师", 15000));
        backend.add(new Employee("小丽", "数据库工程师", 16000));
        backend.add(new Employee("小强", "DevOps工程师", 17000));

        rd.add(frontend);
        rd.add(backend);
        rd.add(new Employee("小张", "产品经理", 18000));

        // 向销售部添加员工
        sales.add(new Employee("大壮", "销售经理", 12000));
        sales.add(new Employee("大力", "销售代表", 8000));
        sales.add(new Employee("大勇", "销售代表", 8000));

        // 构建完整结构
        company.add(rd);
        company.add(sales);
        company.add(new Employee("大海", "财务总监", 20000));

        // 显示组织结构
        System.out.println("===== 组织结构图 =====");
        company.display(0);

        // 统计信息
        System.out.println("\n===== 统计信息 =====");
        System.out.println("公司总人数: " + company.getEmployeeCount() + " 人");
        System.out.println("公司总薪资: " + company.getSalary() + " 元");
        System.out.println("研发部人数: " + rd.getEmployeeCount() + " 人");
        System.out.println("研发部总薪资: " + rd.getSalary() + " 元");
        System.out.println("销售部人数: " + sales.getEmployeeCount() + " 人");
        System.out.println("销售部总薪资: " + sales.getSalary() + " 元");
        System.out.println("前端组人数: " + frontend.getEmployeeCount() + " 人");
        System.out.println("前端组总薪资: " + frontend.getSalary() + " 元");
        System.out.println("后端组人数: " + backend.getEmployeeCount() + " 人");
        System.out.println("后端组总薪资: " + backend.getSalary() + " 元");
    }
}

组合模式在Java中的应用

Java API中有多个使用组合模式的例子：

javax.swing.JComponent：Swing UI组件的基类，包含叶子节点（如JButton、JTextField）和组合节点（如JPanel、JFrame）。
java.awt.Container：AWT容器类，可以包含其他组件，形成组件树。
java.io.File：可以表示文件或目录，目录可以包含其他文件或目录。
org.w3c.dom.Node：XML DOM中的节点接口，节点可以有子节点。

组合模式的使用场景

组合模式在以下情况特别有用：

表示对象的部分-整体层次结构：当你需要表示树形结构时
希望客户端忽略组合对象与单个对象的差异：统一处理复杂和简单元素
需要递归组合：对象的组合是递归的
需要应用相同操作到所有组合元素：如统计、遍历
系统中存在树形结构：如文件系统、组织结构、GUI组件树等
需要动态组合和分解对象：对象组合可以在运行时变化

组合模式的变体

透明组合模式

在透明组合模式中，Component接口包含管理子节点的方法，让所有组件看起来是一样的：

// 透明组合模式中的组件接口
public interface TransparentComponent {
    void operation();
    void add(TransparentComponent component);
    void remove(TransparentComponent component);
    TransparentComponent getChild(int index);
}

// 叶子实现
public class TransparentLeaf implements TransparentComponent {
    private String name;

    public TransparentLeaf(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("叶子 " + name + " 的操作");
    }

    @Override
    public void add(TransparentComponent component) {
        throw new UnsupportedOperationException("叶子节点不支持添加操作");
    }

    @Override
    public void remove(TransparentComponent component) {
        throw new UnsupportedOperationException("叶子节点不支持移除操作");
    }

    @Override
    public TransparentComponent getChild(int index) {
        throw new UnsupportedOperationException("叶子节点不支持获取子节点操作");
    }
}

// 组合实现
public class TransparentComposite implements TransparentComponent {
    private String name;
    private List<TransparentComponent> children = new ArrayList<>();

    public TransparentComposite(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("组合 " + name + " 的操作");

        for (TransparentComponent component : children) {
            component.operation();
        }
    }

    @Override
    public void add(TransparentComponent component) {
        children.add(component);
    }

    @Override
    public void remove(TransparentComponent component) {
        children.remove(component);
    }

    @Override
    public TransparentComponent getChild(int index) {
        return children.get(index);
    }
}

安全组合模式

在安全组合模式中，Component接口只包含共同操作，管理子节点的方法只在Composite中定义：

// 安全组合模式中的组件接口
public interface SafeComponent {
    void operation();
}

// 叶子实现
public class SafeLeaf implements SafeComponent {
    private String name;

    public SafeLeaf(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("叶子 " + name + " 的操作");
    }
}

// 组合实现
public class SafeComposite implements SafeComponent {
    private String name;
    private List<SafeComponent> children = new ArrayList<>();

    public SafeComposite(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("组合 " + name + " 的操作");

        for (SafeComponent component : children) {
            component.operation();
        }
    }

    // 组合特有的方法
    public void add(SafeComponent component) {
        children.add(component);
    }

    public void remove(SafeComponent component) {
        children.remove(component);
    }

    public SafeComponent getChild(int index) {
        return children.get(index);
    }
}

组合模式与其他模式的比较

组合模式 vs 装饰器模式

组合模式：创建对象的树形结构，重点在于"包含"关系
装饰器模式：动态添加对象的职责，重点在于"添加功能"

组合模式 vs 享元模式

组合模式：关注对象的组合结构
享元模式：关注大量相似对象的共享，减少内存使用

组合模式 vs 迭代器模式

组合模式：定义树形结构
迭代器模式：遍历这些结构（两者经常一起使用）

组合模式的优点

统一处理：可以一致地处理单个对象和组合对象
开闭原则：可以自由添加新种类的组件，而不修改现有代码
简化客户端代码：客户端不需要知道处理的是叶子还是组合
表达能力强：能够表达复杂的树形结构
递归结构：可以方便地对整个层次结构执行操作

组合模式的缺点

接口过于一般化：难以限制组合中的组件
过于简化：有时难以区分组合对象和叶子对象的行为差异
可能导致设计过于通用：对特例的处理可能不够高效
性能考虑：深层次的递归操作可能带来性能问题

组合模式的最佳实践

清晰定义组件接口：明确组件的公共操作
考虑安全性与透明性：在透明性和类型安全性之间做出平衡
注意组合关系：考虑组件之间的从属关系
合理设计递归操作：操作时注意终止条件和性能
区分共有行为和特有行为：明确哪些行为适用于所有组件，哪些只适用于特定类型
缓存计算结果：如果递归计算开销大，考虑缓存结果
考虑父节点引用：某些情况下，子节点需要引用父节点

高级实现：具有父节点引用的组合模式

对于某些应用，子节点可能需要知道其父节点：

// 具有父节点引用的组件
abstract class ComponentWithParent {
    protected String name;
    protected ComponentWithParent parent;

    public ComponentWithParent(String name) {
        this.name = name;
    }

    public abstract void operation();

    public void setParent(ComponentWithParent parent) {
        this.parent = parent;
    }

    public ComponentWithParent getParent() {
        return parent;
    }

    // 获取完整路径
    public String getPath() {
        if (parent == null) {
            return "/" + name;
        } else {
            return parent.getPath() + "/" + name;
        }
    }
}

// 带父节点引用的叶子
class LeafWithParent extends ComponentWithParent {
    public LeafWithParent(String name) {
        super(name);
    }

    @Override
    public void operation() {
        System.out.println("叶子 " + name + " 的操作，路径: " + getPath());
    }
}

// 带父节点引用的组合
class CompositeWithParent extends ComponentWithParent {
    private List<ComponentWithParent> children = new ArrayList<>();

    public CompositeWithParent(String name) {
        super(name);
    }

    @Override
    public void operation() {
        System.out.println("组合 " + name + " 的操作，路径: " + getPath());

        for (ComponentWithParent component : children) {
            component.operation();
        }
    }

    public void add(ComponentWithParent component) {
        children.add(component);
        component.setParent(this);
    }

    public void remove(ComponentWithParent component) {
        children.remove(component);
        component.setParent(null);
    }

    public ComponentWithParent getChild(int index) {
        return children.get(index);
    }
}

实际项目中的应用：XML/HTML解析器

在实际项目中，组合模式常用于文档对象模型(DOM)的实现：

// DOM节点组件
interface DOMNode {
    void render();
    String getContent();
}

// 文本节点（叶子）
class TextNode implements DOMNode {
    private String text;

    public TextNode(String text) {
        this.text = text;
    }

    @Override
    public void render() {
        System.out.print(text);
    }

    @Override
    public String getContent() {
        return text;
    }
}

// 元素节点（组合）
class ElementNode implements DOMNode {
    private String tagName;
    private Map<String, String> attributes = new HashMap<>();
    private List<DOMNode> children = new ArrayList<>();

    public ElementNode(String tagName) {
        this.tagName = tagName;
    }

    public void setAttribute(String name, String value) {
        attributes.put(name, value);
    }

    public void addChild(DOMNode node) {
        children.add(node);
    }

    @Override
    public void render() {
        System.out.print("<" + tagName);

        // 渲染属性
        for (Map.Entry<String, String> attr : attributes.entrySet()) {
            System.out.print(" " + attr.getKey() + "=\"" + attr.getValue() + "\"");
        }

        if (children.isEmpty()) {
            System.out.print("/>");
            return;
        }

        System.out.print(">");

        // 渲染子节点
        for (DOMNode child : children) {
            child.render();
        }

        System.out.print("</" + tagName + ">");
    }

    @Override
    public String getContent() {
        StringBuilder content = new StringBuilder();
        for (DOMNode child : children) {
            content.append(child.getContent());
        }
        return content.toString();
    }
}

// DOM解析示例
public class DOMExample {
    public static void main(String[] args) {
        // 创建HTML文档
        ElementNode html = new ElementNode("html");

        // 创建head部分
        ElementNode head = new ElementNode("head");
        ElementNode title = new ElementNode("title");
        title.addChild(new TextNode("组合模式示例"));
        head.addChild(title);

        // 创建body部分
        ElementNode body = new ElementNode("body");

        // 添加h1标题
        ElementNode h1 = new ElementNode("h1");
        h1.addChild(new TextNode("这是一个DOM节点树"));
        body.addChild(h1);

        // 添加段落
        ElementNode p = new ElementNode("p");
        p.addChild(new TextNode("使用组合模式实现简单的DOM结构。"));
        p.setAttribute("class", "description");
        body.addChild(p);

        // 添加列表
        ElementNode ul = new ElementNode("ul");
        ul.setAttribute("id", "features");

        ElementNode li1 = new ElementNode("li");
        li1.addChild(new TextNode("统一的节点接口"));

        ElementNode li2 = new ElementNode("li");
        li2.addChild(new TextNode("叶子和组合的一致处理"));

        ElementNode li3 = new ElementNode("li");
        li3.addChild(new TextNode("递归组合结构"));

        ul.addChild(li1);
        ul.addChild(li2);
        ul.addChild(li3);

        body.addChild(ul);

        // 组合完整的HTML文档
        html.addChild(head);
        html.addChild(body);

        // 渲染HTML
        System.out.println("===== DOM渲染结果 =====");
        html.render();

        // 获取纯文本内容
        System.out.println("\n\n===== 文档的文本内容 =====");
        System.out.println(html.getContent());
    }
}
