110v降12v 10A DC-DC电源芯片-AH8763S

AH8763S是一款集成了多种保护功能的电源管理芯片,适用于高压大电流场景。它采用同步整流技术提高转换效率,并支持宽范围工作频率设置。在启动过程中,芯片先以低静态电流工作,当VCC电压达到17V以上时开始正常输出并自我供电。该芯片适用于电动车辆转换器、工业控制和电信电源等多个领域。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

AH8763S是一款高压大电流降压型DC- DC电源管理芯片,内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能,非常适合高压大电流场合应用,配合外部高压MOS管最高能支持600V电源电压输入。采用同步整流MOSFET代替传统异步变换器的续流二极管,从而极大提高电源转换率;同步整流MOSFET选择低内阻,低结电容,能给AH8763S降压器提供好的性能。

启动过程:

输入电源通过外部R2电阻对VCC引脚的外接电容开始充电,此时AH8763S芯片将在低静态电流工作模式大概消耗<0.3mA的工作电流,内部仅UVLO电路在工作,其他振荡器及PWM模块都处在关闭状态,输出电压为零,当VDD引脚上的电容电压充电到17V以上时,芯片开始正常工作,开启振荡器、PWM模块及反馈处理电路,输出电压稳压输出,同时输出电压通过外部二极管到VCC引脚提供VCC工作电源,启动过程结束。



2.特性:

降压同步整流方案,支持高压大电流方案。

■外接 一个电容可设置工作频率(0- -300KHz )

UVL0 欠压锁定功能:

Vcc 引脚端的开启电压16. 5V-AH8763

Vcc 引脚端的关闭电压8V-AH8763

Vcc引脚端的开启电压8. 5V-AH8763S

Vcc 引脚端的关闭电压7.5V-AH8763S

1支持对畜电池充电

输出短路保护

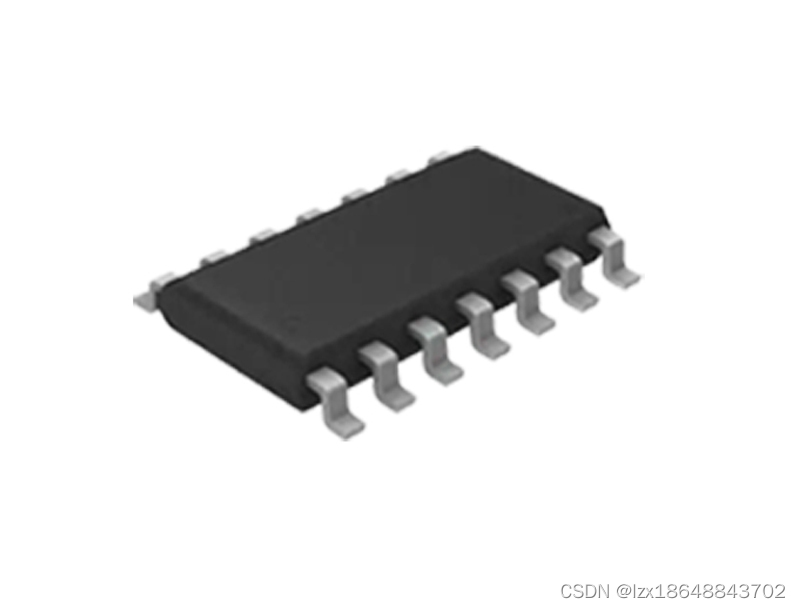

■封装形式: SOP16

应用领域:

电动摩托车转换器、电动自 行车转换器、高压模拟/数字 系统、工业控制系统、电信电源系统、以太网 PoE、便携式移动设备、逆变 器系统
