STM32G030C8T6 串口外部中断读取ADC值打印五向按键方向

于 2024-06-28 22:36:37 发布
阅读量897 收藏 23
点赞数 9
分类专栏： STM32 文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Lzy1154119938/article/details/140054278
版权

五向按键方向检测实验文档

  1. 需求分析和原理

1.1 需求分析

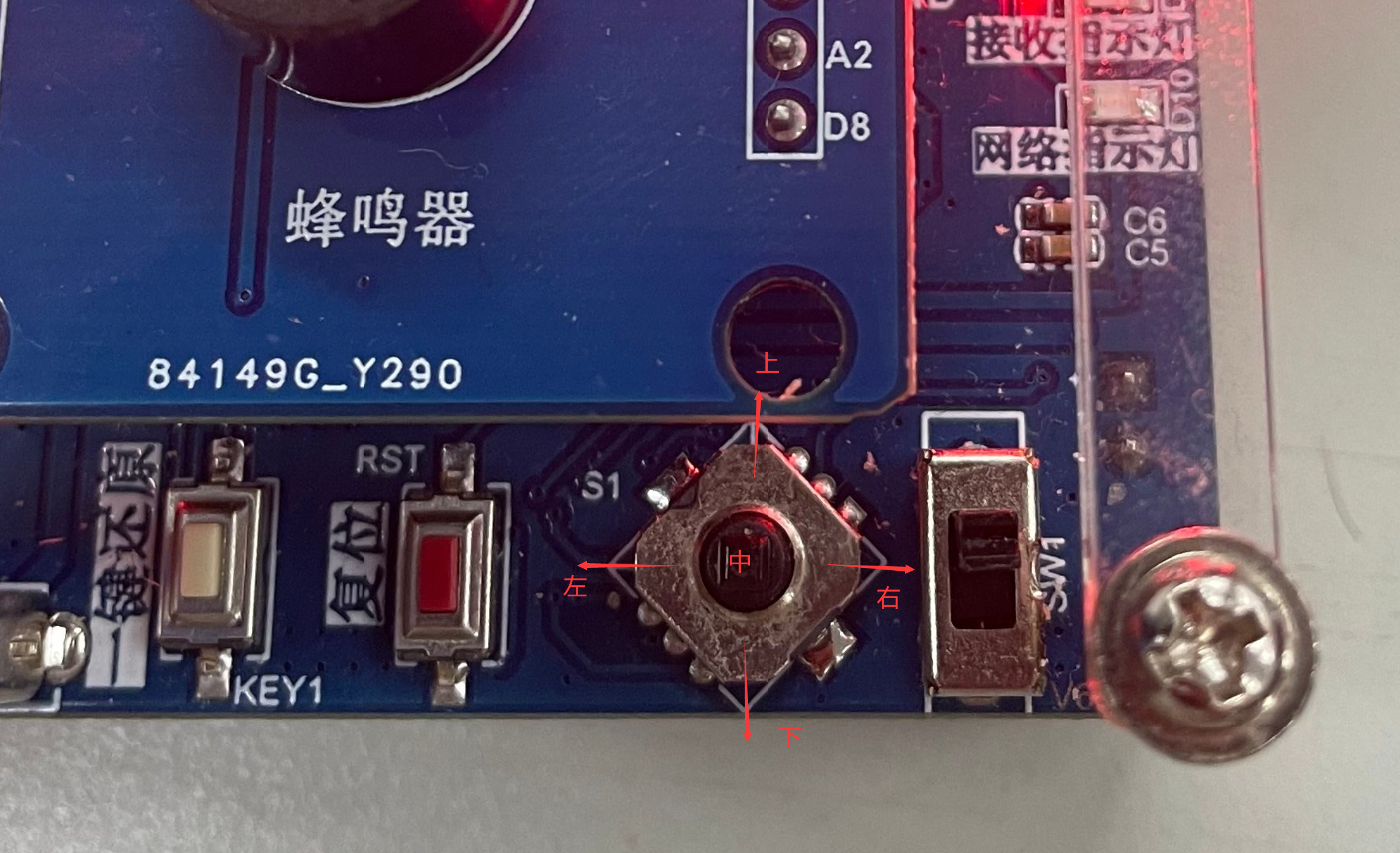

  • **材料、基于STM32G030C8T6 单片机开发板 **：

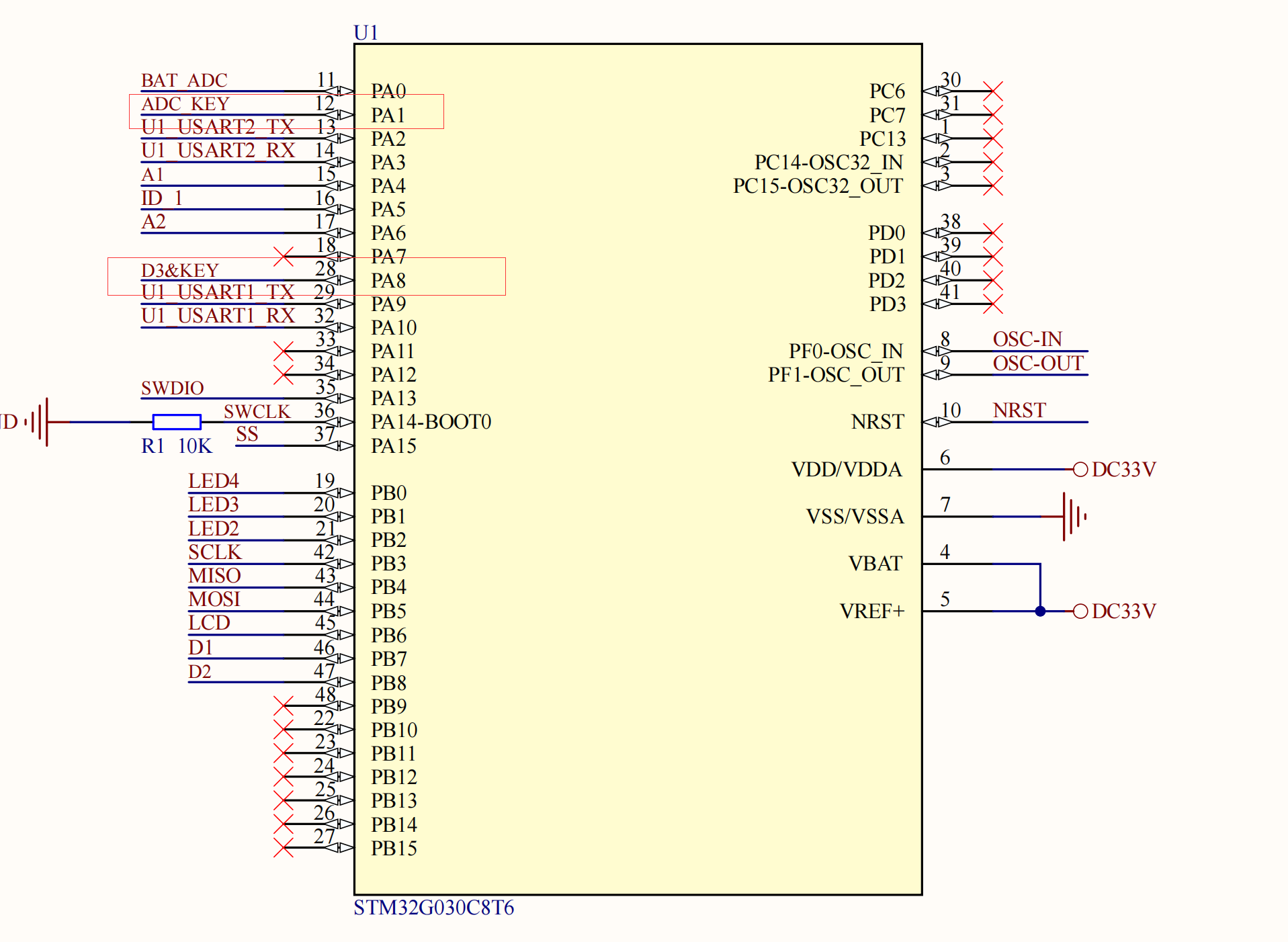

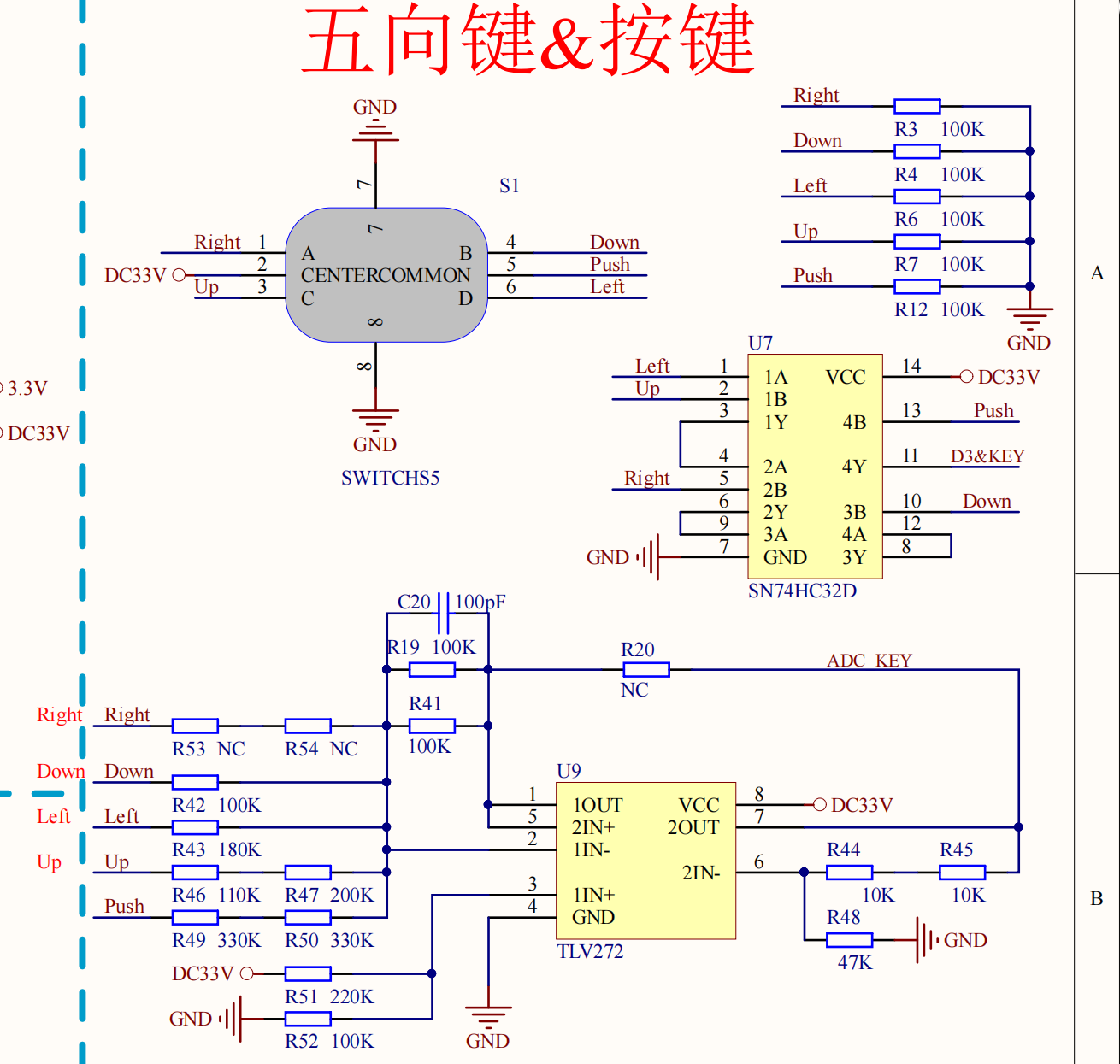

  • 底板原理图和核心板原理图：


  • 目标：通过串口助手打印五向按键的方向。
  • 芯片型号：STM32G030C8T6。
  • 按键和ADC配置：
    • ADC输入：PA1
    • 五向按键输入：PA8（命名为key_five），设置为外部中断，配置为上升沿触发，下拉输入。

1.2 原理

通过配置PA8为外部中断引脚，当五向按键被按下时，PA8会产生上升沿触发中断。在中断处理函数中，读取PA1的ADC值，根据不同的ADC值判断按键的方向，并通过串口将方向信息打印出来。

  1. 实验过程

2.1 实验步骤

  1. 配置STM32CubeMX生成初始化代码。
  2. 编写关键代码实现按键方向检测和串口打印。
  3. 编译并下载程序到STM32G030C8T6芯片。
  4. 使用串口助手观察并验证按键方向检测效果。

2.2 STM32CubeMX配置流程

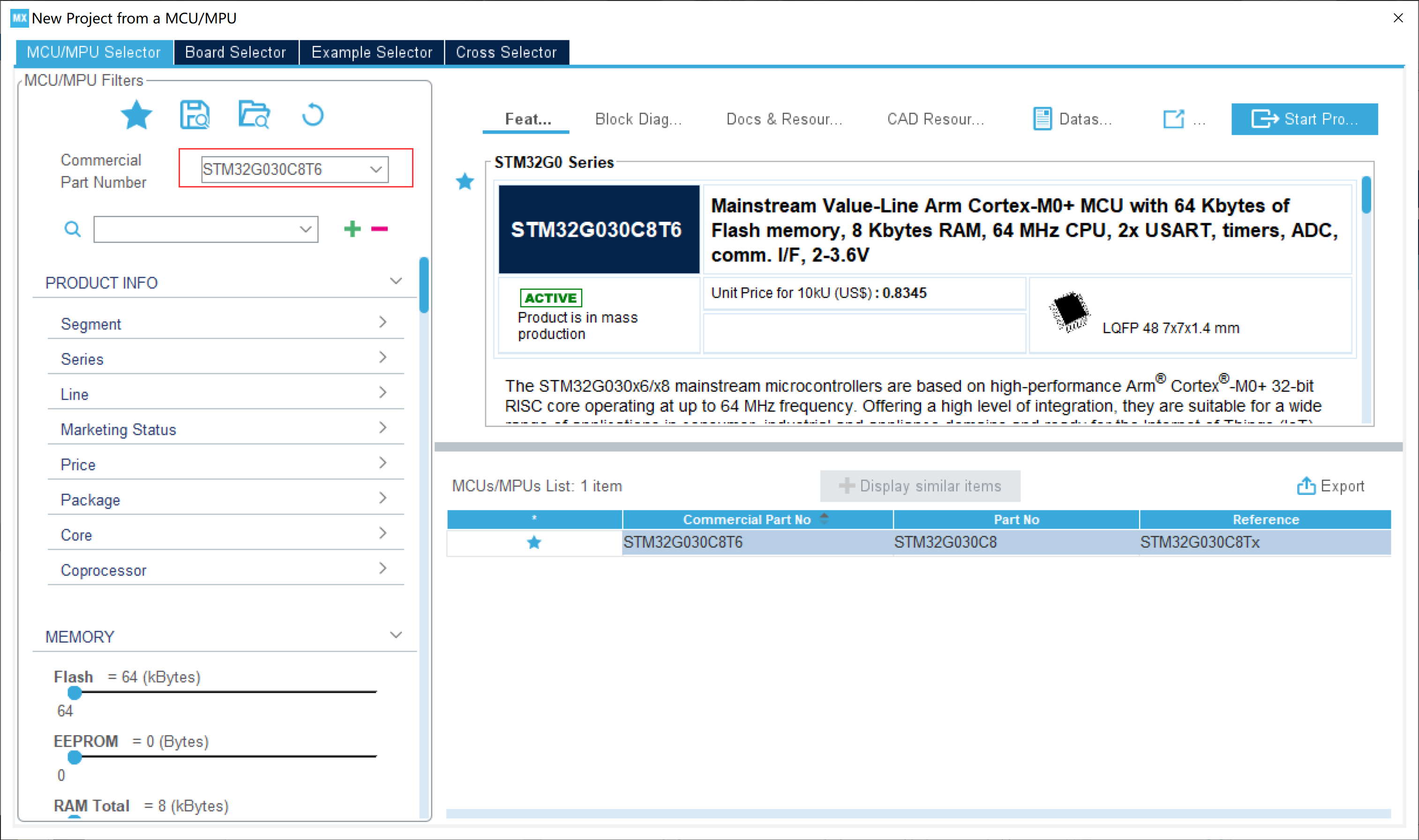

  1. 打开STM32CubeMX，选择STM32G030C8T6芯片。

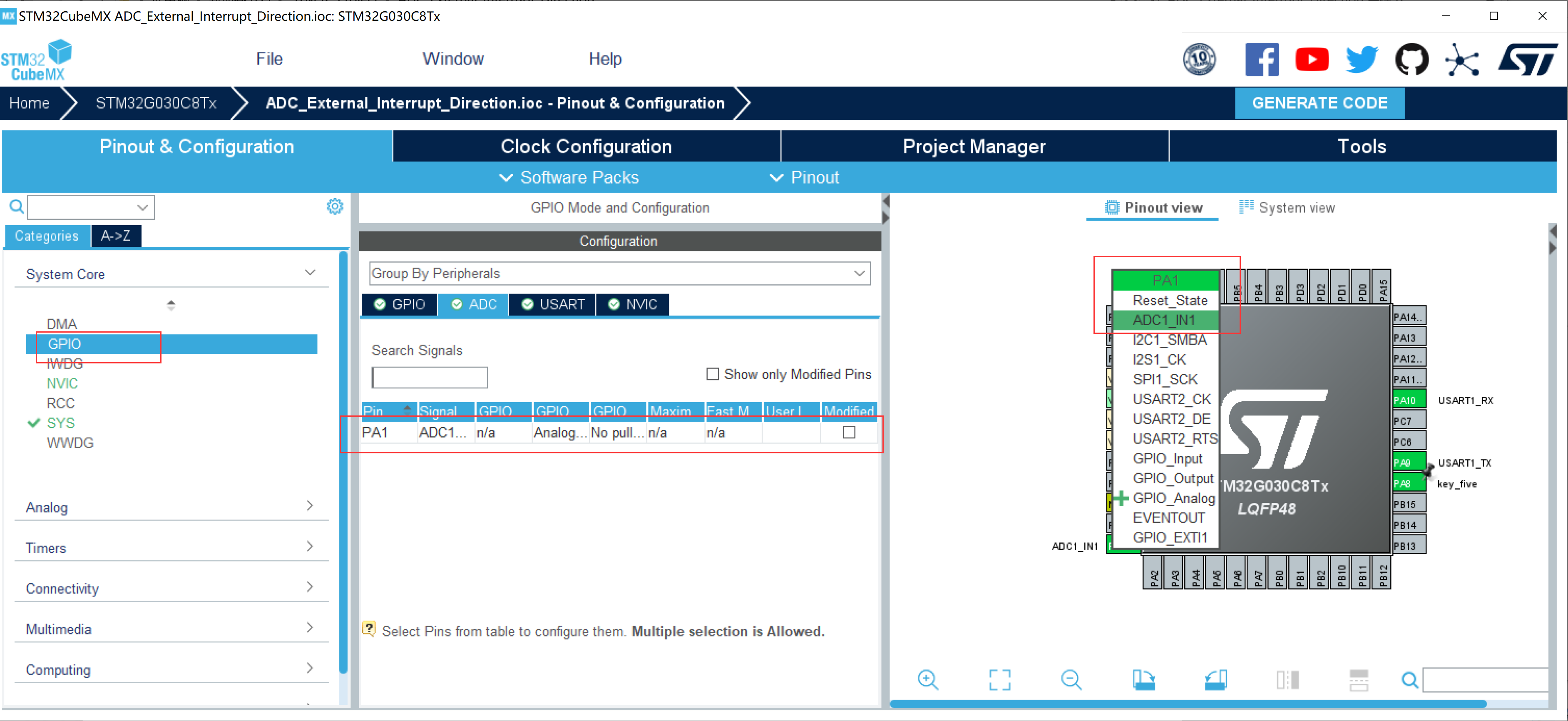

  1. GPIO/ADC 配置PA1为ADC1_IN1。

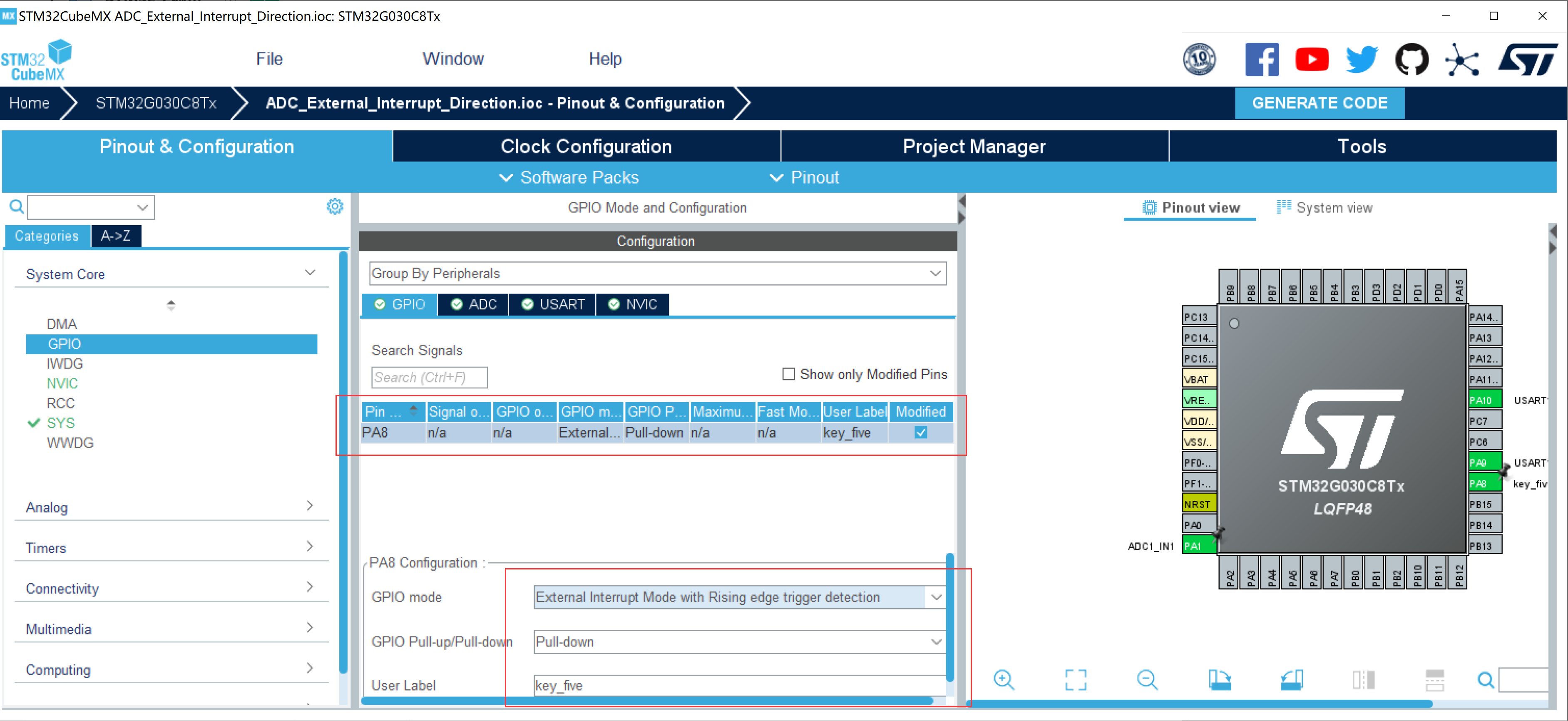

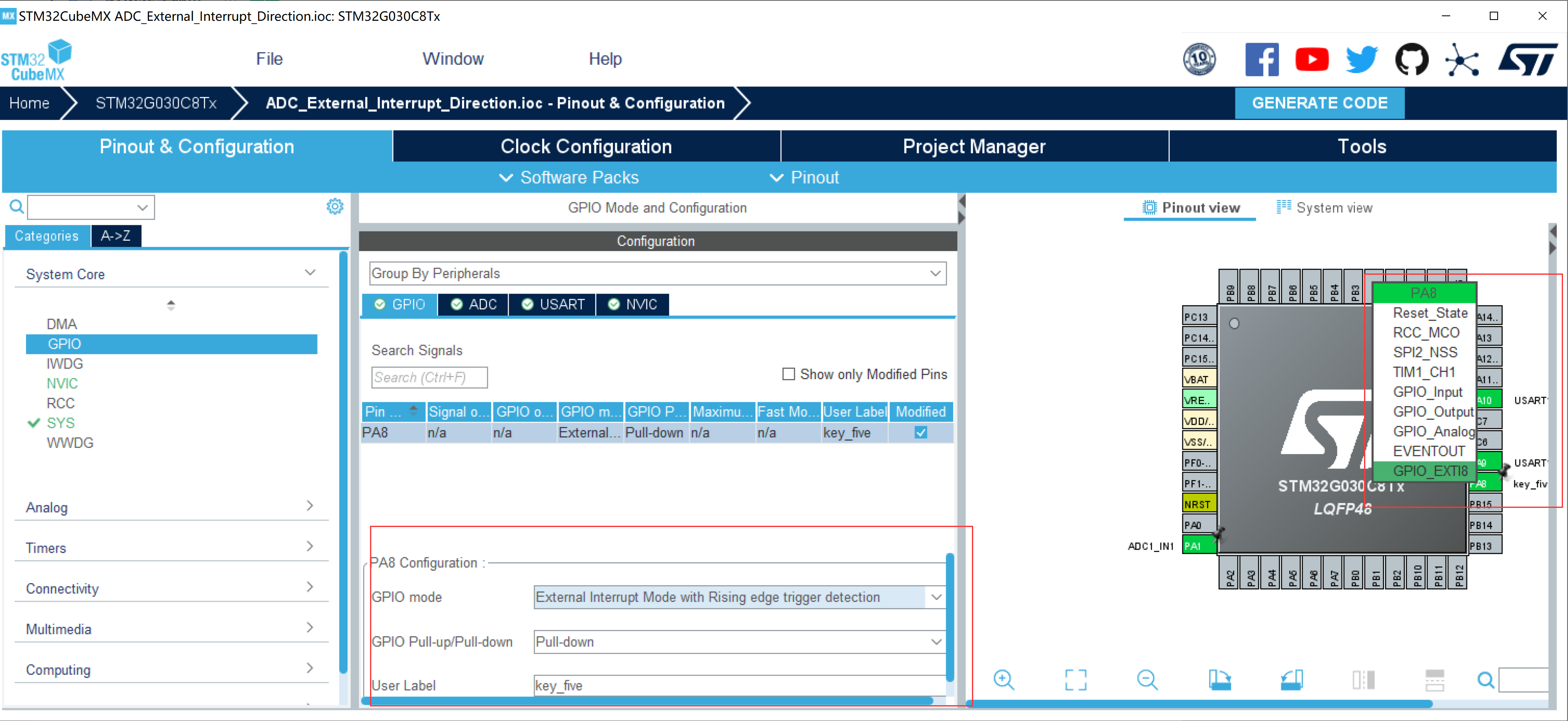

  1. GPIO/GPIO配置PA8为GPIO_EXTI8，选择上升沿触发模式，内部下拉。

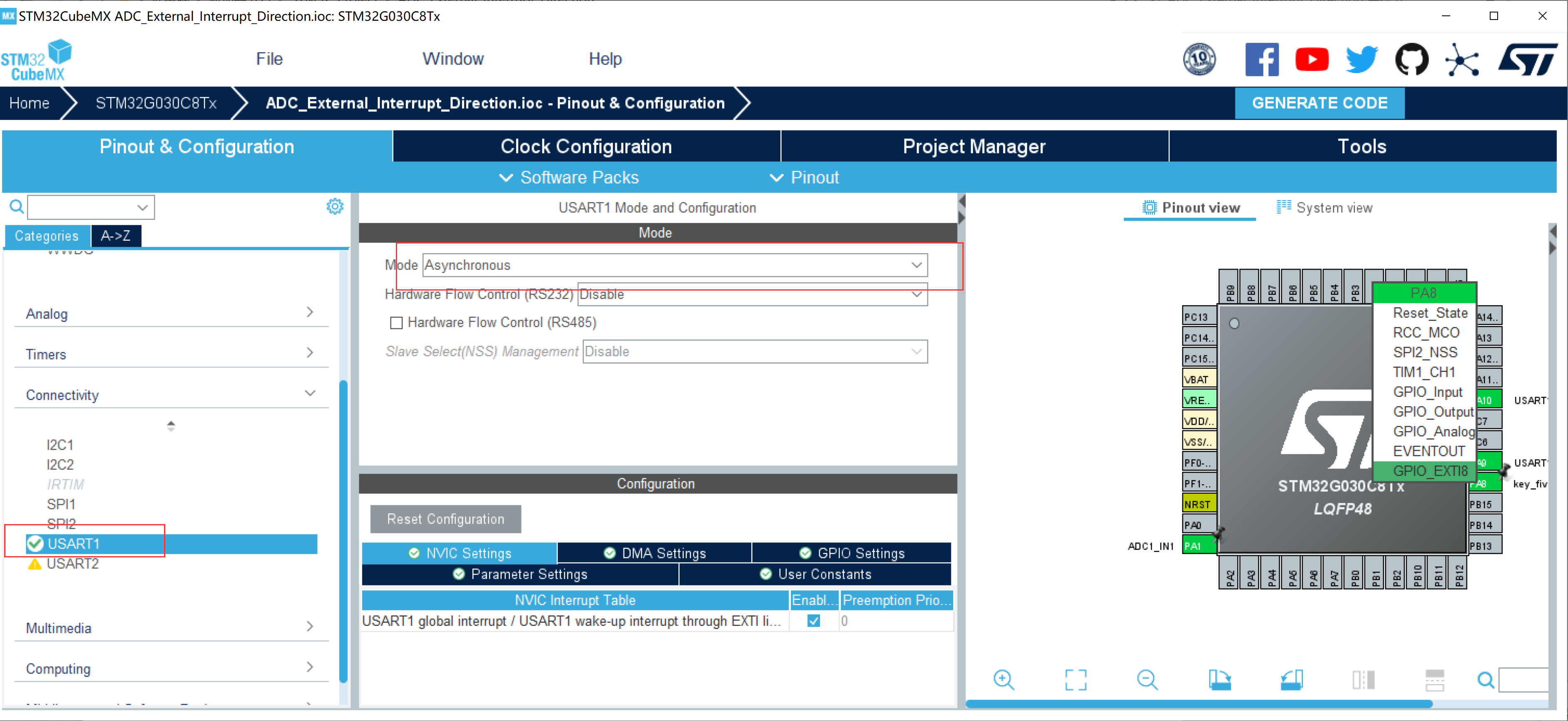

  1. 勾选USART1 并配置mode为 asynchronous （异步）

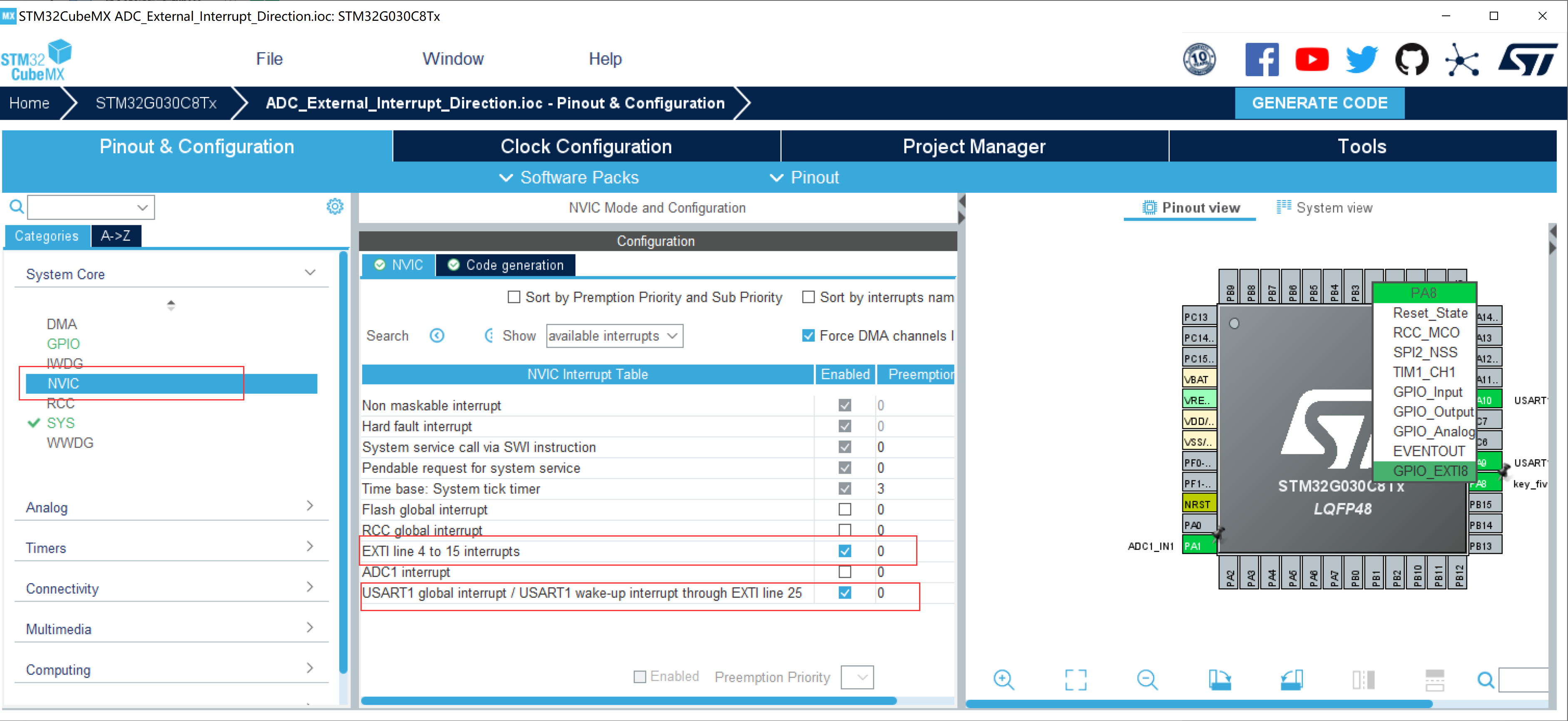

  1. 在NVIC 下勾选 EXTI line 4 to 15 interrupts 和 USART1 global interrupt/USART1 wake-up through EXTI line 25

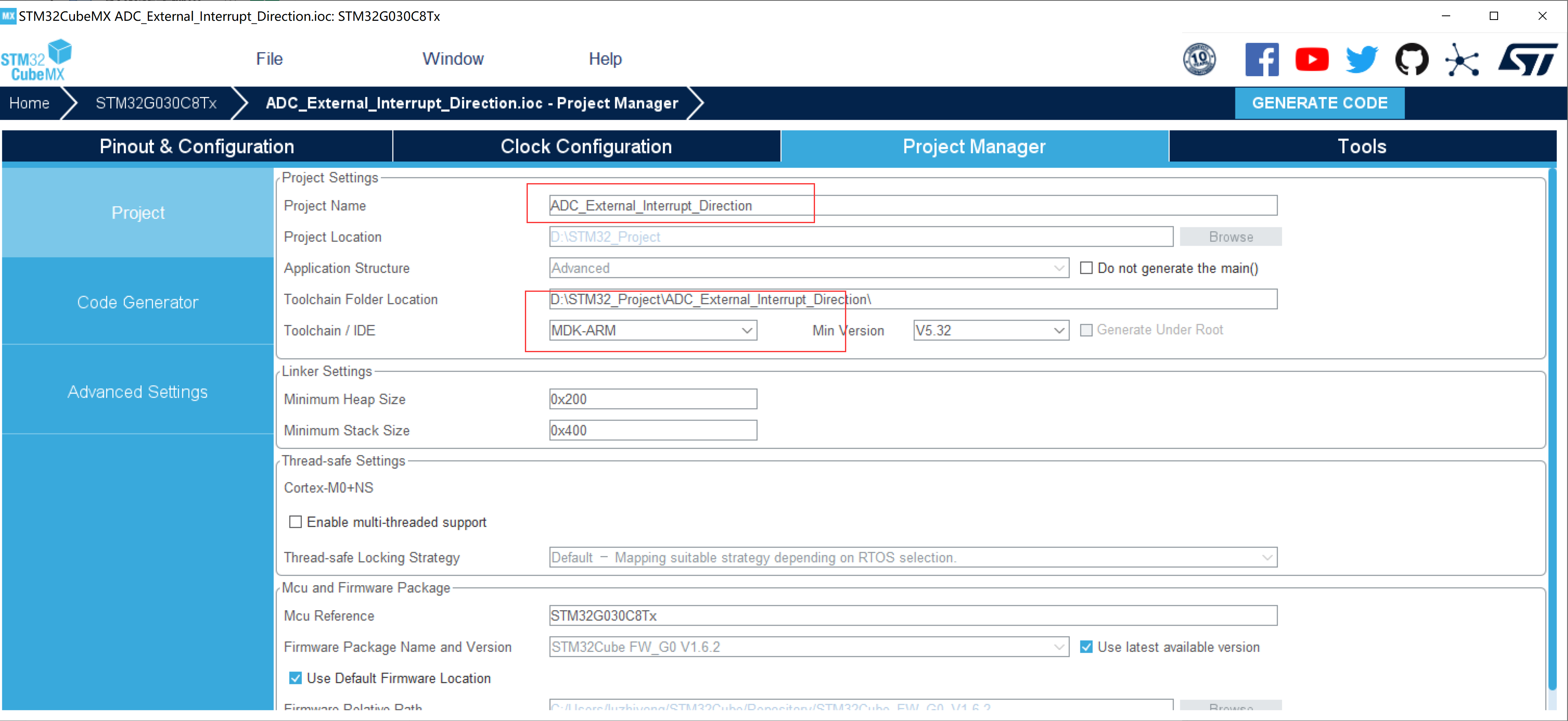

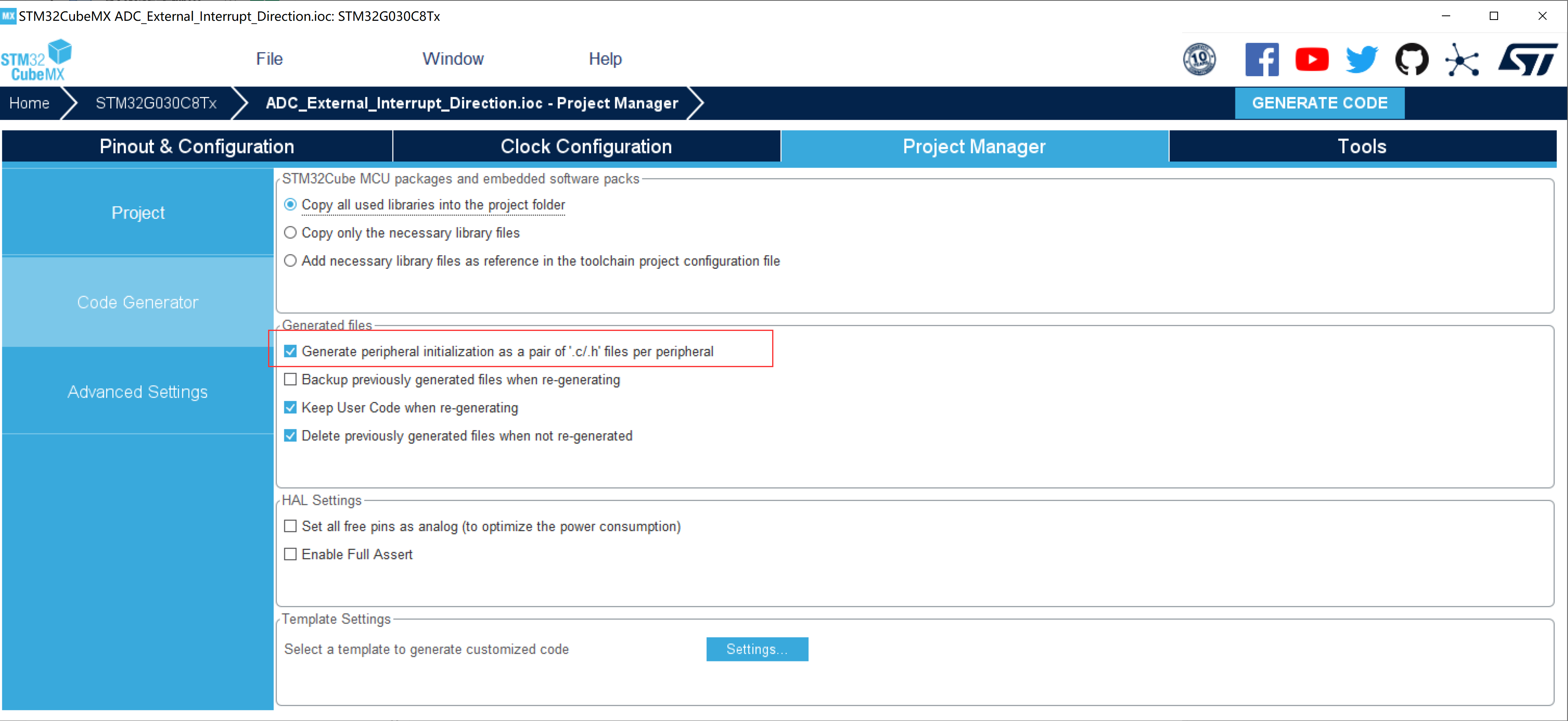

  1. Project Manager下配置项目名、路径、工具链 MDK-ARM V5，Code Generator勾选 Generate peripheral initialization as a pair of’c/.h fles per peripheral


  1. 生成初始化代码，使用Keil 5进行项目开发。

2.3 Keil 5 代码

main.c 关键函数
#include "main.h"
#include "adc.h"
#include "usart.h"
#include "gpio.h"


/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
#include "stdio.h"
#include "string.h"
    __ASM (".global __use_no_semihosting");

    struct FILE {int handle; };
     FILE __stdout;
    void _sys_exit(int x) { x = x; }
    void _ttywrch(int ch){ ch = ch;}
    int fputc(int ch, FILE *f)

    {
       uint8_t temp[1] = {ch};
       HAL_UART_Transmit(&huart1, temp, 1, 2);
       return ch;
    }
/* USER CODE END 0 */

/**
  * @brief  应用程序入口点。
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* 复位所有外设，初始化Flash接口和Systick。 */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* 配置系统时钟 */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* 初始化所有配置的外设 */
  MX_GPIO_Init();
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* 无限循环 */
  /* USER CODE BEGIN WHILE */

  printf("ADC Direction Detection Demo\r\n");


  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief 系统时钟配置
  * @retval 无
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** 配置主内部调节器输出电压
  */
  HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1);

  /** 初始化RCC振荡器，按RCC_OscInitTypeDef结构中指定的参数配置
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSIDiv = RCC_HSI_DIV1;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** 初始化CPU，AHB和APB总线时钟
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief 发生错误时执行此函数。
  * @retval 无
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* 用户可以在此添加自己的错误处理代码 */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief 报告源文件名和错误行号
  * @param file: 指向源文件名的指针
  * @param line: 断言错误行号
  * @retval 无
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* 用户可以在此添加自己的错误报告代码 */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
stm32g0xx_it.c 中 关键函数
#include "main.h"
#include "stm32g0xx_it.h"
#include "stdio.h"

/* External variables --------------------------------------------------------*/
extern UART_HandleTypeDef huart1;
extern ADC_HandleTypeDef hadc1;
#define ADC_UP_MIN      2100
#define ADC_UP_MAX      2199
#define ADC_RIGHT_MIN   3000
#define ADC_RIGHT_MAX   3099
#define ADC_DOWN_MIN    550
#define ADC_DOWN_MAX    750
#define ADC_LEFT_MIN    1550
#define ADC_LEFT_MAX    1750
#define ADC_CENTER_MIN  2500
#define ADC_CENTER_MAX  2850
/* USER CODE BEGIN EV */

/* USER CODE END EV */

/******************************************************************************/
/*           Cortex-M0+ 处理器中断处理器                                      */
/******************************************************************************/
/**
  * @brief 处理不可屏蔽中断。
  */
void NMI_Handler(void)
{
  /* USER CODE BEGIN NonMaskableInt_IRQn 0 */

  /* USER CODE END NonMaskableInt_IRQn 0 */
  /* USER CODE BEGIN NonMaskableInt_IRQn 1 */
  while (1)
  {
  }
  /* USER CODE END NonMaskableInt_IRQn 1 */
}

/**
  * @brief 处理硬故障中断。
  */
void HardFault_Handler(void)
{
  /* USER CODE BEGIN HardFault_IRQn 0 */

  /* USER CODE END HardFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_HardFault_IRQn 0 */
    /* USER CODE END W1_HardFault_IRQn 0 */
  }
}

/**
  * @brief 处理系统服务调用通过SWI指令。
  */
void SVC_Handler(void)
{
  /* USER CODE BEGIN SVC_IRQn 0 */

  /* USER CODE END SVC_IRQn 0 */
  /* USER CODE BEGIN SVC_IRQn 1 */

  /* USER CODE END SVC_IRQn 1 */
}

/**
  * @brief 处理挂起请求的系统服务。
  */
void PendSV_Handler(void)
{
  /* USER CODE BEGIN PendSV_IRQn 0 */

  /* USER CODE END PendSV_IRQn 0 */
  /* USER CODE BEGIN PendSV_IRQn 1 */

  /* USER CODE END PendSV_IRQn 1 */
}

/**
  * @brief 处理系统滴答定时器。
  */
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */

  /* USER CODE END SysTick_IRQn 1 */
}

/******************************************************************************/
/* STM32G0xx 外设中断处理器                                                   */
/* 在这里添加使用的外设的中断处理器。                                         */
/* 对于可用的外设中断处理器名称，请参阅启动文件（startup_stm32g0xx.s）。      */
/******************************************************************************/

/**
  * @brief 处理EXTI线4到15的中断。
  */
void EXTI4_15_IRQHandler(void)
{
  /* USER CODE BEGIN EXTI4_15_IRQn 0 */

  /* USER CODE END EXTI4_15_IRQn 0 */
  HAL_GPIO_EXTI_IRQHandler(key_five_Pin);
  /* USER CODE BEGIN EXTI4_15_IRQn 1 */

  /* USER CODE END EXTI4_15_IRQn 1 */
}

/**
  * @brief 处理USART1全局中断 / USART1通过EXTI线25唤醒中断。
  */
void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}

/* USER CODE BEGIN 1 */
/**
  * @brief 处理GPIO外部中断上升沿回调函数。
  * @param GPIO_Pin: GPIO引脚
  * @retval 无
  */
void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == key_five_Pin)
  {
    /* ADC读取和方向处理 */
    uint32_t adc_value = 0;

    HAL_ADC_Start(&hadc1);
    if (HAL_ADC_PollForConversion(&hadc1, 50) == HAL_OK)
    {
      adc_value = HAL_ADC_GetValue(&hadc1);
      HAL_ADC_Stop(&hadc1);

      /* 根据ADC值确定方向 */
      if (adc_value >= ADC_UP_MIN && adc_value <= ADC_UP_MAX)
      {
        printf("Direction: UP\r\n");
      }
      else if (adc_value >= ADC_RIGHT_MIN && adc_value <= ADC_RIGHT_MAX)
      {
        printf("Direction: RIGHT\r\n");
      }
      else if (adc_value >= ADC_DOWN_MIN && adc_value <= ADC_DOWN_MAX)
      {
        printf("Direction: DOWN\r\n");
      }
      else if (adc_value >= ADC_LEFT_MIN && adc_value <= ADC_LEFT_MAX)
      {
        printf("Direction: LEFT\r\n");
      }
      else if (adc_value >= ADC_CENTER_MIN && adc_value <= ADC_CENTER_MAX)
      {
        printf("Direction: CENTER\r\n");
      }
      else
      {
        printf("ADC Value: %d \r\n", adc_value);
      }
    }
  }
}
/* USER CODE END 1 */


实验现象


当按下五向按键的不同方向时，通过串口助手可以观察到相应的方向打印：

  • 按下左键时，串口助手显示"LEFT"。
  • 按下右键时，串口助手显示"RIGHT"。
  • 按下上键时，串口助手显示"UP"。
  • 按下下键时，串口助手显示"DOWN"。
  • 按下中间键时，串口助手显示"CENTER"。
  1. 结论

本实验通过配置STM32G030C8T6的PA8引脚为外部中断，并在中断处理函数中读取ADC值，成功实现了五向按键的方向检测，并通过串口助手打印方向信息。实验现象与预期一致，验证了实验的可行性和正确性。
串口助手打印五向按键方向.MP4
实验视频链接： https://www.bilibili.com/video/BV12o3be2EB6?t=12.3
