【电气专业知识问答】问：什么是励磁系统电压响应比？何谓高起始响应？

【电气专业知识问答】

问：什么是励磁系统电压响应比？何谓高起始响应？

答：励磁系统电压响应比又称励磁系统标称响应，是指励磁系统在强励发生后，励磁电压的上升速度，是衡量励磁系统动态性能的重要指标。

这一指标是指同步发电机在额定工况下，突然强行励磁，建立励磁系统顶值电压的条件下确定的，是在定义时间（除另有规定外，通常采用第一个0.5s）内，由励磁系统电压响应曲线所确定的励磁电压。在最初的0.5s内，由正常电压开始的平均上升速度，定义为励磁系统电压响应比。具体说来即是：要强行励磁过程中第一个0.5s时间间隔内，测得的励磁电压每秒变化的伏数，除以主机额定励磁电压所得值，为励磁系统电压增长速度。

对于自励式励磁系统，励磁系统电压响应比与电力系统的扰动形式有关，确定其响应比时应考虑适当的端电压降低和电流增加。

励磁系统电压响应比涉及机组的造价，目前世界各国尚无统一的指标。

（1）此值一般要求在0.8～1.2/s之间，即1s内励磁电压升高80%～120%。

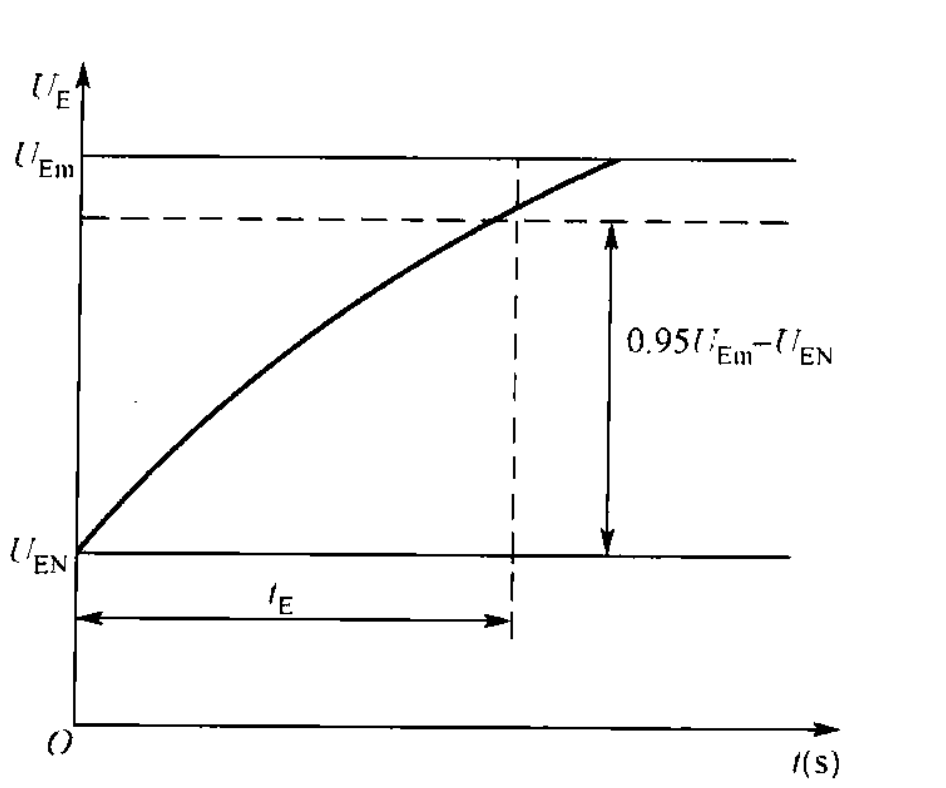

（2）高起始响应励磁系统此值要求不小于2/s。高起始响应励磁系统，是指在强行励磁条件下，具有“励磁电压达到顶值与额定电压差值的95%”时所需的时间等于或小于0.1s的性能的励磁系统。

机端静态自并励磁系统是采用可控整流直接供励磁电流的励磁系统，高起始响应是它的固有特性，通常其时间常数小于或等于0.033s。

对于交流励磁机旋转整流器励磁系统（无刷）或交流励磁机静止整流器励磁系统（有刷），均属三机系统，是可控整流间接控制主发电机励磁电流的励磁系统，时间常数相对大些（一般大于0.033s），为使反应时间满足高起始响应的要求，采用提高电压强励倍数，使励磁电压按高值Uc增长，而当励磁机强励电压达到顶值电压时，即将其限制等措施。

实际应用中，高起始响应励磁系统配合恰当的控制方式，或附加电力系统稳定器，有利于提高电力系统暂态稳定性，是电力系统的一项重要安全技术措施，因而，通常要求系统中的大型机组励磁系统具有高起始响应特性。
