【电气专业知识问答】问：励磁系统中晶闸管整流回路的组成及运行特点是什么？

【电气专业知识问答】

问：励磁系统中晶闸管整流回路的组成及运行特点是什么？

答：机端静态自并励励磁系统中，励磁功率单元是晶间管整流回路，其交流输入端与励磁变压器低压输出相连，其晶闸管直流输出经电刷连至发电机转子励磁绕组，作用是将励磁变压器输出的交流电转换为可控直流电，为发电机转子提供励磁电流。

交流励磁系统（无刷或有刷）中，将与发电机同轴的副励磁机的电枢产生的交流中频（如：400Hz）电源，经两组三相全控桥式整流后，通过电刷供给主励磁机的励磁绕组，作用是将副励磁机输出的交流电转换为可控直流电，为主励磁机提供励磁电流。

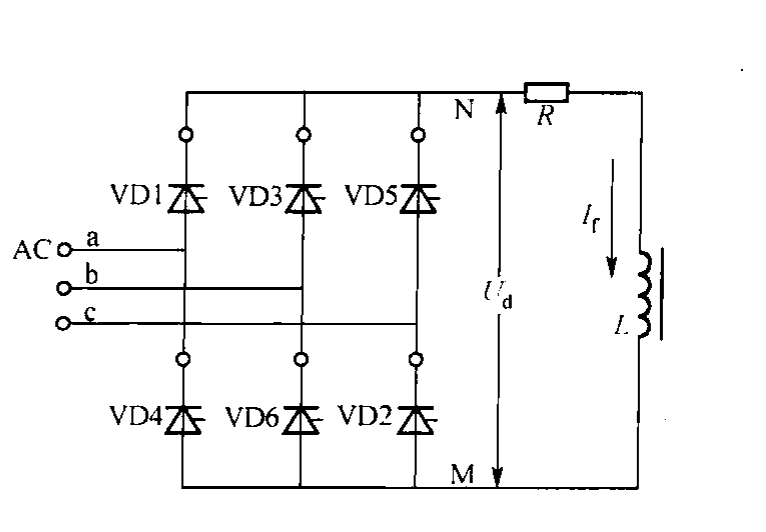

（1）组成。三相桥式全控整流电路与三相不可控整流回路比较，两者结构类同，其原理接线如图所示，由6只（或组，2只及以上并联成一组）晶闸管组成。其中3只（或3组）晶闸管组成一共阴极组，如图中的VD1、VD2、VD3；另3只（或3组）晶闸管组成一共阳极组，如图中的VD4、VD5、VD6。图中1、2、3分别输入a、b、c三相正弦交流电，经整流回路后，从端口输出直流电。

（2）运行特点。晶闸管具有可控的单向导电特性，即当晶闸管承受正向电压，同时又在控制极施加高于阴极电压的门极电位时导通；晶闸管导通后，无论门极电位如何，只要仍承受正向阳极电压作用和流过一定的正向电流，晶闸管继续维持导通，当晶闸管一旦受到反向阳极电压作用，而不论门极电压如何，晶闸管处于关断状态。图示为全控三相正弦交流电压波形，在此波形图上，三相电压波形有一些交点，如图所示的D. E、F、G、H、I点，在这些点上，最高电位相和最低电位相进行更替，如果在这些点上具备正向门极电压，则晶间管将如同二极管一样，在这些点上自动作截止一导通或导通一截止的更替，如把正向门极电压施加时刻滞后于这些交点的电角度称为控制角，用α表示，改变控制角a，同样可改变晶闸管的导通或截止，即可改变整流桥输出直流平均电压Ua的大小。

（3）输出。

1）在正常运行时，三相桥式全控整流电路接收AVR输出的控制信号，在同一交流输入电压Ei下，通过改变触发正向门极电压的时机，即控制角a，改变输出直流平均电压U. 的大小和方向，起到可控直流励磁电源的作用。

2）在强励情况下，感受AVR输出的控制信号，改变控制角α，迅速增大整流桥输出直流平均电压U。，满足强励的要求。

3）在发电机组内部事故情况下，同样受AVR控制，随着控制角的变化，迅速将晶闸管整流回路转为逆变回路，使相关的励磁能量迅速释放掉，起灭磁作用（对有刷或无刷交流励磁系统，指主励磁机的励磁电流能量；对机端静态自并励励磁系统，指发电机转子的励磁电流能量）。
