问：什么叫变压器的接线组别？什么是变压器的接线组别的"时钟表示法"？

答：变压器并列运行应满足绕组接线组别相同、电压比相等、短路阻抗电压百分数相等的条件。在使用一台变压器时，首先要了解这台变压器的一、二次侧各量的相位关系。

单相变压器的两个绕组之间有极性关系，三相变压器两侧都有三个统组，它们之间既有极性关系又有相互间如何连接的问题。

（1）三相变压器的接线组别，是指三相变压器或三个单相变压器组成的三相变压器组（下简称三相变压器组），变压器的一次绕组和二次绕组间电压或电流的相位关系。相位关系就是角度关系，具体来说，三相变压器一次绕组、二次绕组均可以为Y接线或为△接线，用Y接线时中性点可以出线或不出线，此外，每相的一、二次绕组相别也可互换，如原来的A相，可人为地把它改标为B相，B相可标为C相等，这样就使三相变压器，一、二次侧可有不同的组合，相应的一、二次侧电压、电流各量的相位就有很多种情况。用来说明这种关系的通用术语，就是所谓的变压器的接线组别。

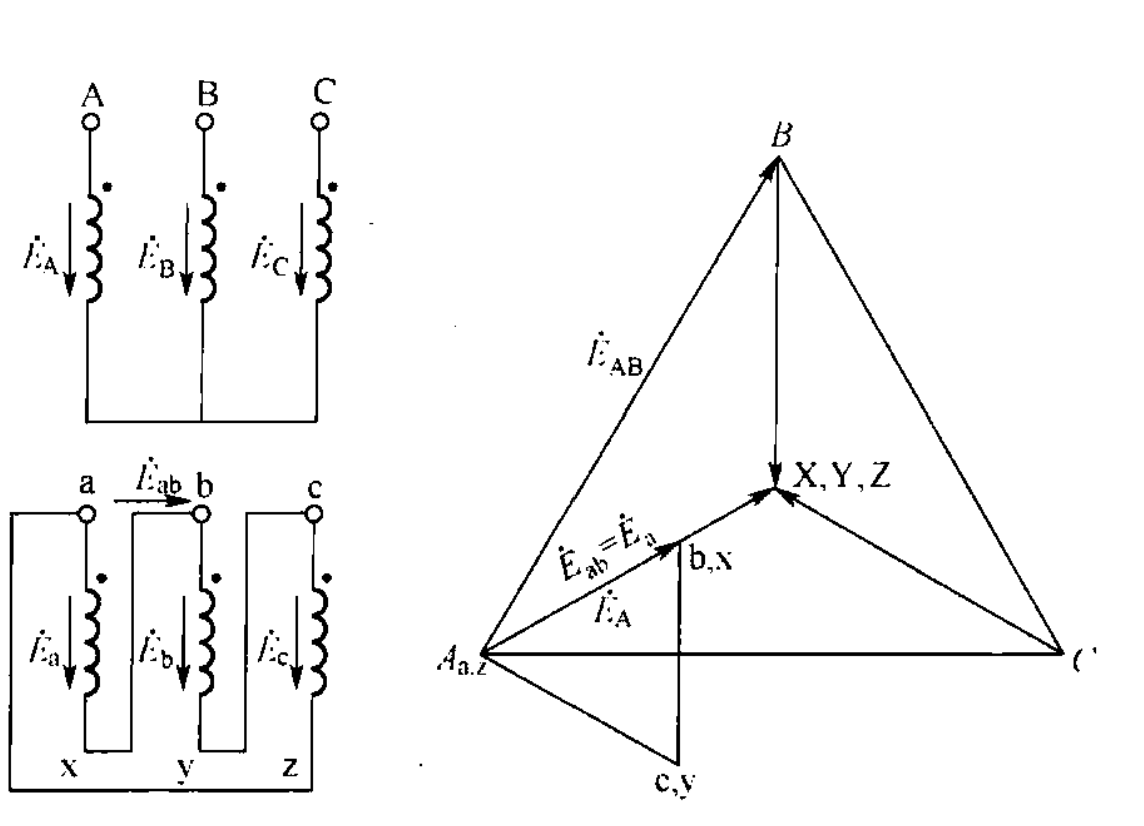

（2）时钟表示法。因为变压器一、二次侧各量的相位差都是30°的整数倍，于是人们就用同样有30°整数倍关系的时钟指针关系，来形象说明变压器的接线组别。规定：变压器一次侧线电压 AB为时钟的分针并固定在XT（12）位置上，而变压器二次侧线电压 ab为时钟的“时针”，例如：变压器一次侧为Y接线，而两次侧为△接线，当两侧均以同极性端作为首端，二次侧（△接线）每相极性端与超前相非极性端相连（即 a相极性端 a与超前相c 非极性端z相连；b相极性端b与超前相a非极性端x相连…），根据其实际连接相位关系，Ua滞后Uxa0°，此时Ua相当于在时钟的工位置，该变压器的接线组别称Y/△-1点钟接线。用时钟表示变压器的接线组别，叫时钟表示法，如图所示。

（3）影响变压器的接线组别变化的因素。

1）连接极性（即首、尾标号）或连接顺序的改变。如a改成x，x改成a等或△接线每相极性端与超前相非极性端相连（a-z 相连…），改为每相极性端与滞后相非极性端相连（a-y相连…）等会改变接线组别。

2）相别的改变（如原来的A相，人为地把它改标为C相，C相改成A相等），会改变接线组别。

3）接线方式的改变如Y改成△，△改成Y，也会改变接线组别。
